尼康10～30mm 1:（3.5～5.6）VR試頭（見圖1所示）無法彈出片朗兒饑身顯示屏顯示如圖2所示。



    拆修過程：該鏡頭使用到一定的程度后，光圈排線會因為累積疲勞而斷裂，圖2所示信息也提示鏡頭要進行維修。以下是筆者拆修尼康10～30 1:（3.5-5.6）VR鏡頭，更換光圈排線的操作方法和步驟。

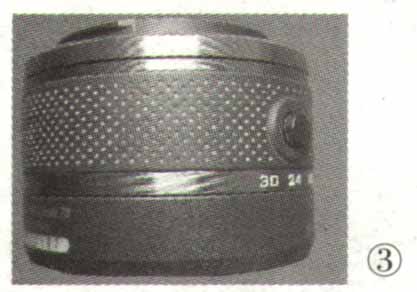

    1．將鏡身側面的橡膠皮圈拆去，如圖3、圖4所示。



    2．將鏡身外筒上一處的金屬覆蓋片挑起拿開，露出鏡頭外筒電刷機構，至如圖5所示狀態(tài)。

    3．將固定螺釘5-1擰下，拿開電刷S5-1。
    4．將鏡頭卡口座朝上放置，如圖6所示，擰下固定螺釘6-1、6-2、6-3，拿開鏡頭防漏光圈，擰下固定螺釘6-4、6-5、6-6，這3顆螺釘是用來固定鏡頭卡口座的，再擰下固定螺釘6-7，挑起鏡頭接口排線座，將其與卡口座分開，進而拿開卡口座，至如圖7所示狀態(tài)。

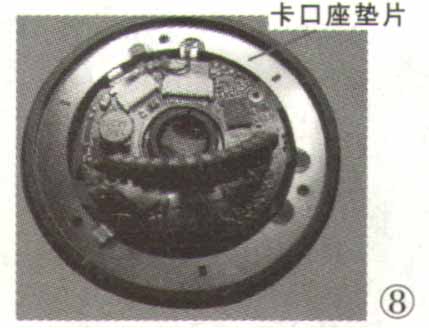

    5.將鏡頭卡口座拿開，至如圖8所示狀態(tài)。

    6．將鏡頭卡口座墊片拿開，至圖9所示狀態(tài)。
