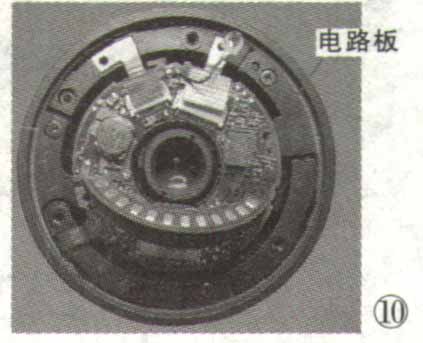

7.擰下鏡頭電路板固定螺釘9-1、9-2，以及鏡頭排線定位金屬片固定螺釘9-3、9-4，將排線9P-1、19p-2、9P-3從其對應的卡線槽中分離出來，至如圖10所示狀態。

    8.將鏡頭電路板拿開，至如圖11所示狀態。

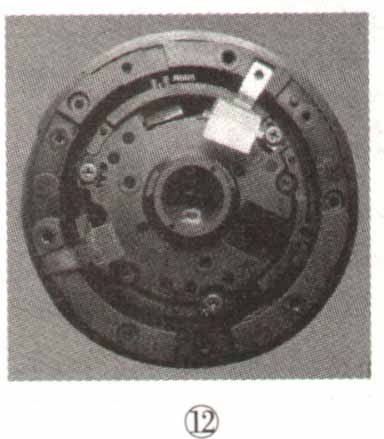

    9．這時可以看到鏡頭的排線9P-1已經斷了。該排線負責鏡頭光圈大小的控制和檢測。一旦這條線斷了，機身無法將電流輸送到鏡頭的控制機構，同時，鏡頭光圈的狀態也無法反饋到機身的CPU，據此，機身經自檢后給出報錯信息。將圖中的固定螺釘11-1、11-2、11-3擰下．至如圖12所示狀態。

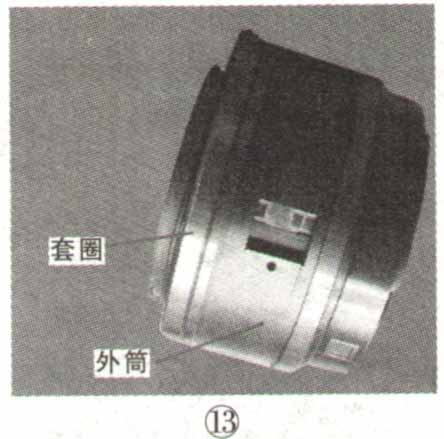

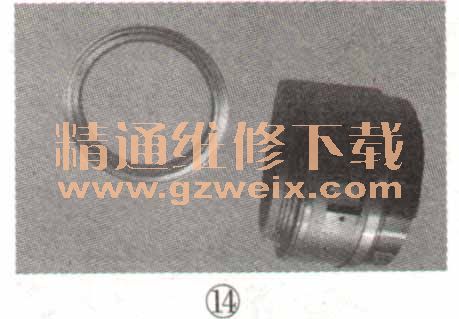

    10．將鏡頭側放，至如圖13所示狀態，一手抓住鏡身外筒，另一手抓住鏡身外筒套圈逆時針轉動，將套圈分離拿開，至如圖14所示狀態。



    11．按下鏡身外筒鎖定鈕，如圖15所示，一旋轉鏡身至如圖16所示狀態。



    12．將鏡身外筒沿圖右側即鏡頭卡口座方向順出，至如圖17所示狀態。

    13.擰下固定釘17-1以及相應的銅制鏡筒導軌釘套，至如圖18所示狀態。

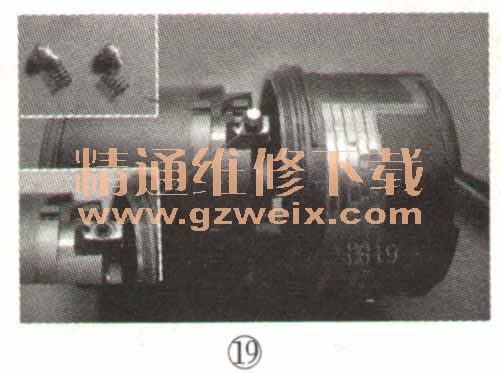

    14．這時先將鏡頭前筒分離出來，再將圖18中的前筒向圖中的左方緩緩順出，至如圖19所示狀態。因?yàn)殓R頭前筒有三個導柱，三個導柱相差120°排列著，其中2個導柱是由金屬短柱和小彈簧組合在一起的，順出來的時候稍不小心就可能將金屬短柱或者小彈簧弄丟。
