創維大屏幕LED液晶彩電采用的5800-P55TQC-00X0電源板,型號尾綴有0010/0020/0030/0040/0050/0070,型號又稱為168P-P55TQC-00。集成電路采用CM6510A+CM6900+TOP253EN+UC3843組合方案,輸出5V/3A、24V/6A、24V/1.5A、12V/5A電壓。5V/3A電壓為主板控制系統和信號處理電路供電;24V/6A為背光燈電路供電;24V/1.5A為伴音功放電路供電;12V/5A為小信號處理電路供電。應用于采用55LED10-8K81和55LEDIX-8M82模塊組成的55E60HR、55LED10等大屏幕創維LED液晶彩電中。

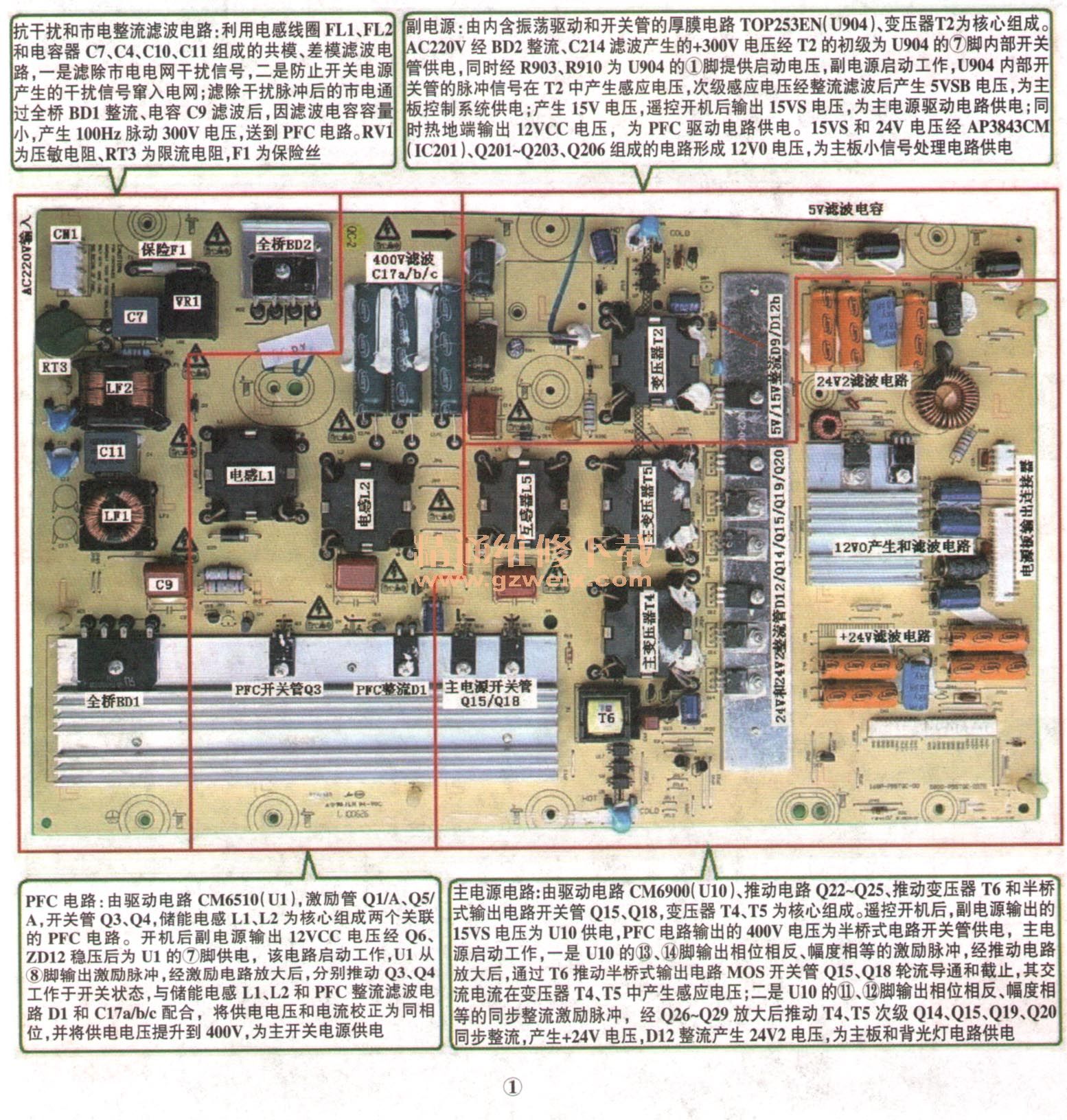

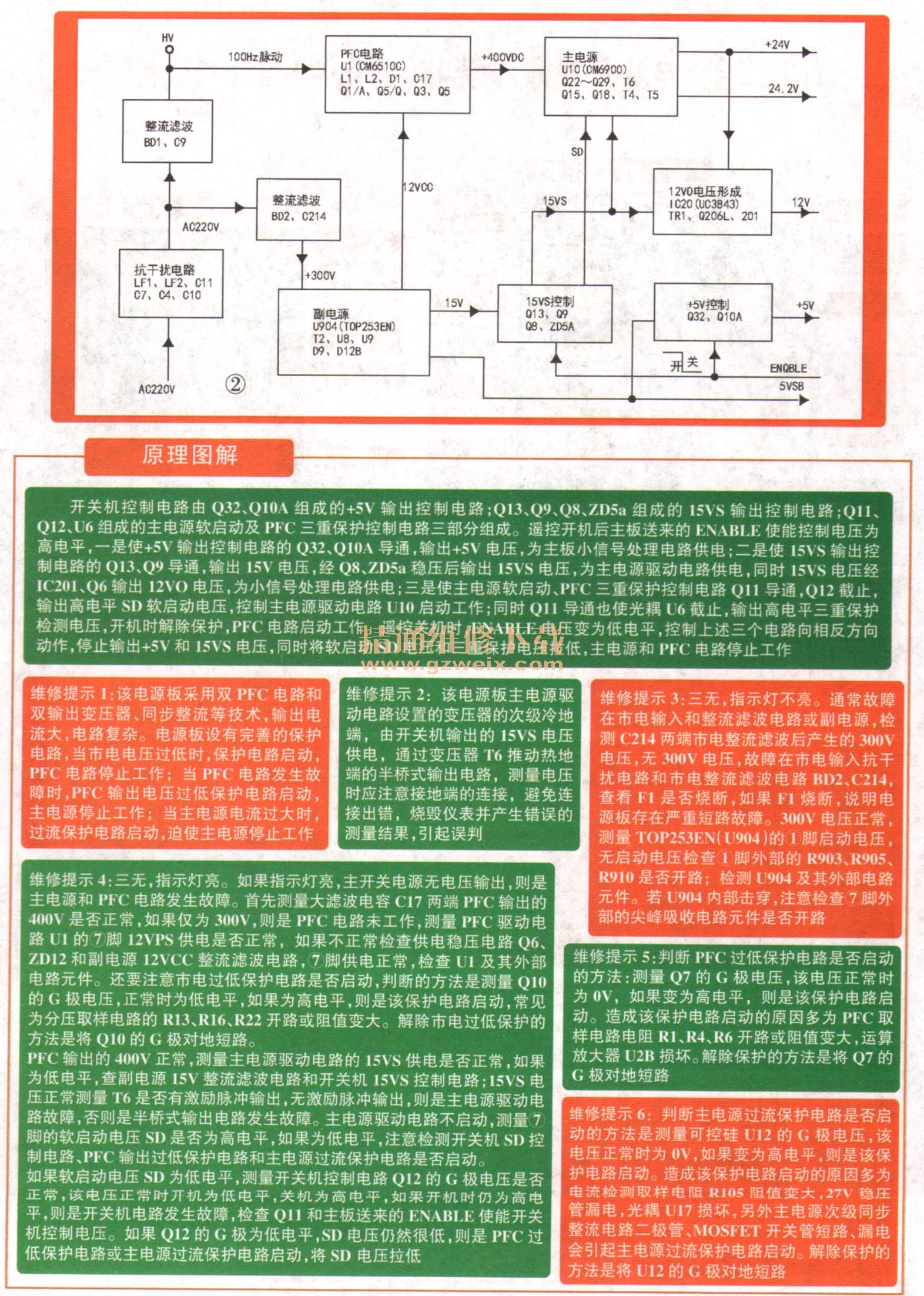

創維5800-P55TQC-00X0電源板實物圖解見圖1所示,電源板電路組成方框圖見圖2所示。
