一、電路組成

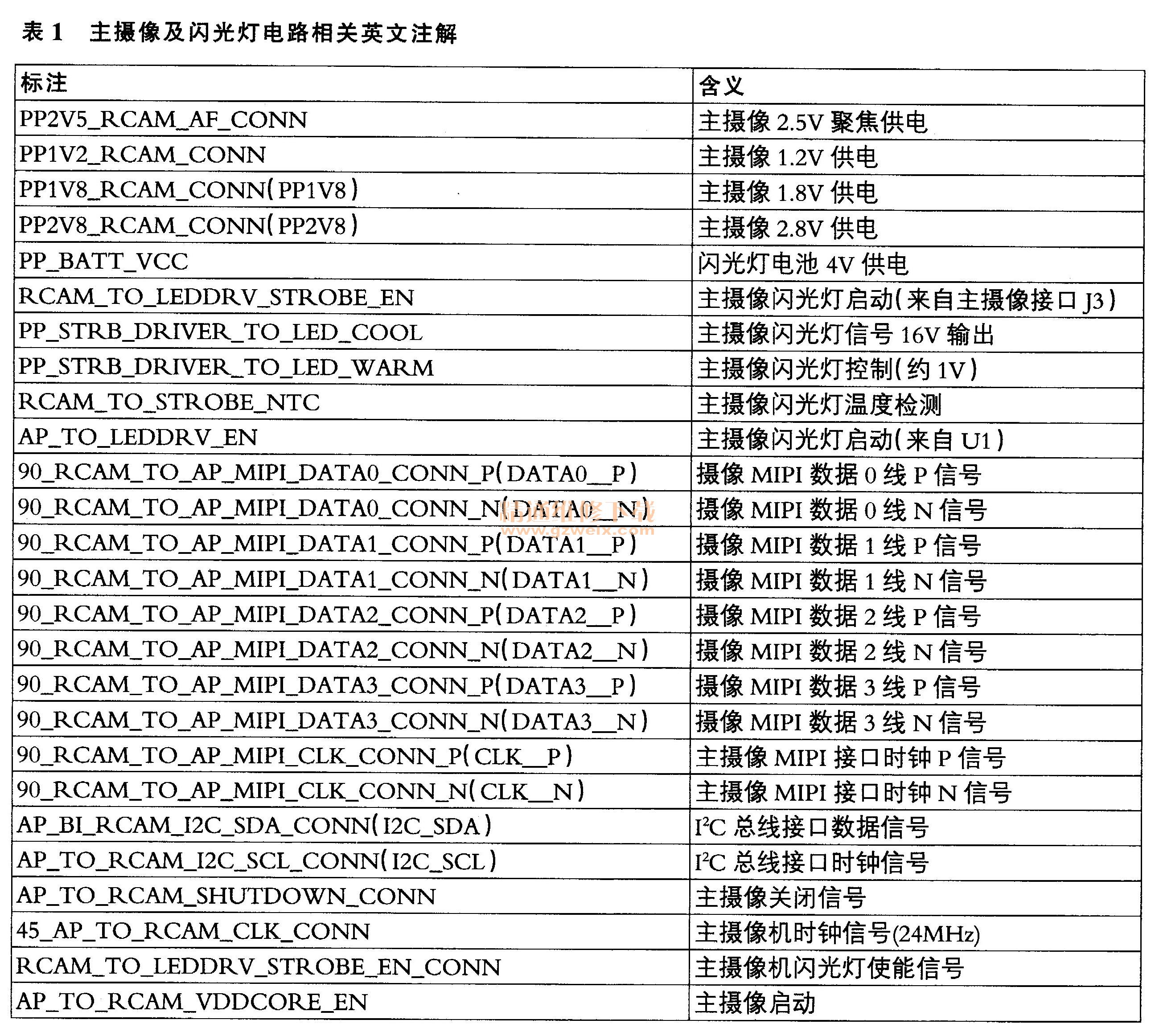

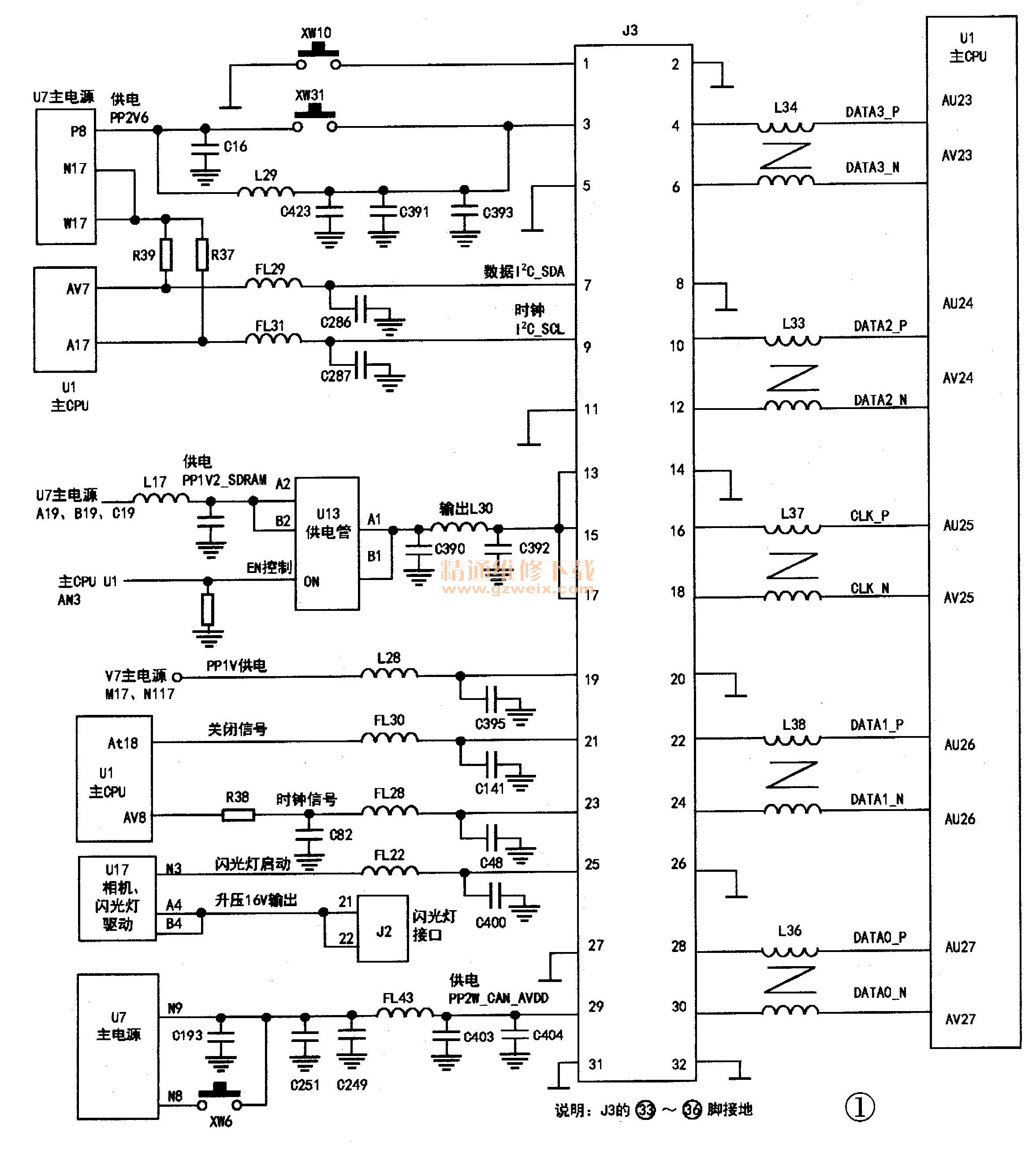

    該部分電路主要由主攝像頭、主攝像接口J3、供電管U13、電源IC U7、閃光燈IC U17、主CPU U1（A7）等元件組成，如圖1所示，相關英文標注如表1所示。



    工作原理分析：當啟動手機的主攝像功能時，在PP2V5we RCAM AFes CONN（2.5V）、PPIV8es RCAMCONN（1.8）、PP2V8 RCAM CONN（2.8）、PP BATT VCC （4V）四組供電及AP-TO RCAM VDD-CORE EN（主攝像啟動）和AP TOee LEDDRV EN（閃光啟動）等信號均正常的情況下，供電管U13啟動工作輸出PP1V2－ RCAM-CONN（1.2V）送到J3的13、15、17腳，同時主CPU U1 （Al）運行主攝像程序啟動本功能（包括閃光），這時U1通過AP_TO_RCAM-12C＿SCL CONN（I2C SC：總線接口串行時鐘信號）和AP BIes RCAM-I2C＿SDA CONN（I2C_SDA：總線接口串行數據信號）控制攝像過程中的各項操作。當主攝像操作完畢后，U1則輸出AP-TO RCAM-SHUTDOWN CONN（攝像機關閉信號）信號關閉攝像功能。
