蘋果5S手機的維修量相對較高，并且維修的價格也相當?shù)目捎^，但在實際的維修當中，真正能夠吃透該機電路原理，熟練維修的同行入士確實不多，經常出現在維修時引發新的故障，本文就從其充電電路原理圖（跟蘋果4或5代手機的充電電路有所不同）來進行分析，解決在維修中遇到的問題。
    蘋果5S手機的整機供電不同于其他品牌手機，整機的供電分為機內供電與機外供電，機內供電是由鋰電池提供，機外的供電由USB接口輸入。USB接口輸入的供電，可對機內電池充電和直接供電。
    蘋果5S手機的機內鏗電池供電有三種信號接口電路：PP_ BATT_ VCC（電池正極）、AP_BI _BATTERY_ SWI_ CONN（電池電量檢測）、GND（電池負極）。機內的電池供電輸入要分為PP_ BATT_ VCC的輸入與電池電量的檢測電路的輸入。機內電池供電的PP_ BATT_ VCC輸入，它又是由PP_BATT_ VCC的直接輸入與經過PP_ BATT_ VCC的轉換電路轉換成其他供電信號后共同來完成給機內電池正極的輸入供電。在蘋果5S手機中充電故障主要表現為不充電（接充電器無反應）、假充電（顯示充電但充不進），常見的故障點有以下五個方面：
    第一：尾插J7接觸不良或損壞。
    第二：充電控制管（開關）Q2虛焊或損壞。
    第三：充電過流保護IC（開關）U2損壞或虛焊。
    第四：電源管理芯片U7虛焊或損壞。
    第五：應用CPU（中央處理器）U1虛焊或損壞或主板斷線。
    下面著重解析蘋果5S手機的充電電路原理，同時結合本入的維修實踐，淺談該機充電電路常見故障的檢修方法。主要目的是能對同行朋友在同類手機故障的維修當中起到舉一反三之、觸類旁通之效果。

    一、蘋果5S手機充電電路元件組成及電路結構
    蘋果5S手機充電電路主要由電池接口J6、尾插座J7、充電控制管（Q2）、充電過流保護開關IC（U2）、主電源管理IC（U7）、應用CPU（中央處理器）U1以及外圍相關元件組成，如圖1所示。

    二、電池電量與溫度檢測電路原理和故障剖析
    電池電量檢測電路是由電源管理芯片U7和中央處理器U1共同來完成檢測的，而電池溫度檢測電路是由電源管理芯片U7單獨來完成檢測的。
    1．電池電量檢測原理

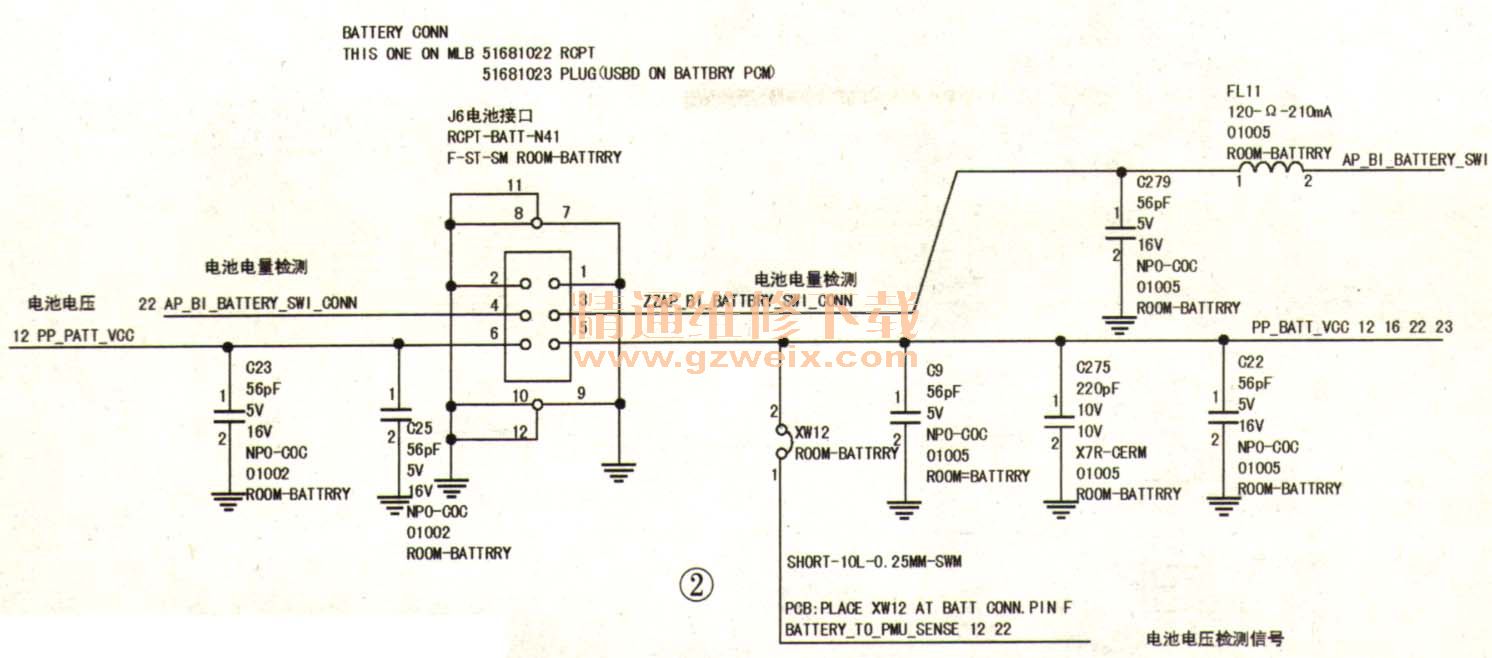

    電池電量檢測信號（AP_BI _BATTERY_SWI CONN—電池軟中斷指令），它是從電池接口座J6的③腳經過電感FL11濾波后送入電源管理芯片U7的H5腳，如圖2所示。

    2．電池溫度檢測原理
    電池溫度檢測信號BATTERY_NTC_CONN是從充電尾插接口J7的14腳經過電感FL2302濾波后轉換成BATTERY_TO_PMU_ NTC送入電源管理芯片U7的N3腳。
    3．電池電量與溫度檢測正常判斷
    電池電量與溫度檢測正常的手機，開機之后都可以在電池接口座J6的③腳測到1.8V的信號電平，如果此信號電平值過低，那么它們將會給手機產生以下幾方面的故障。
（1）充電不能達到飽和值，故障手機顯示正在充電，但并未對電池充入電量。
（2）故障手機無電池電量顯示。
（3）故障手機總是出現USB標志提示。
若手機出現以上的幾種故障表現，通常造成的原因都是電源管理芯片U7或CPU（中央處理器）U1虛焊或損壞。
    4．電池電量與溫度檢測的測試點

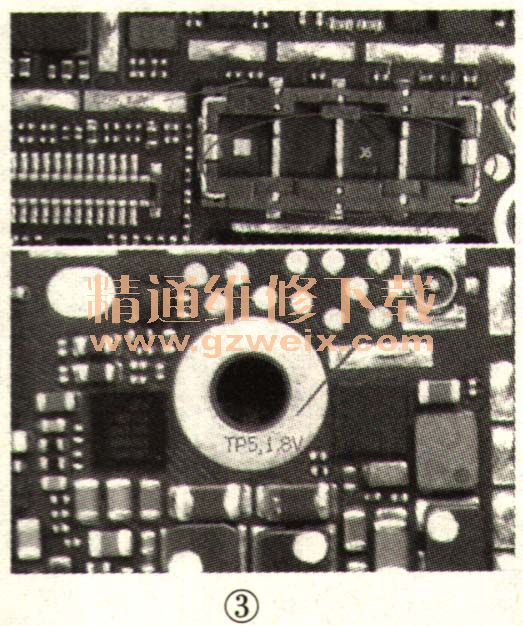

   電池電量檢測的測試點是電容C279（電壓為1.8V），電池溫度檢測的測試點是電容TP5（電壓為1.8V），如圖3所示。

    三、機外的USB供電輸入電路原理和故障分析
機外的USB供電輸入是通過尾插座與內聯排線，由接口內聯座J7向手機輸入供電的，它的供電分為直接向機內供電和給機內電池供電（也就給機內電池充電）兩種，我們在電路的分析上也要分開理解。
    1.  USB的接口電路原理
USB外部供電輸入是由內聯座J7接口座的41、42腳輸入。機外供電輸入信號是PP5V0_USB_CONN信號，如圖4所示。

    2．外部供電輸入開關控制電路原理

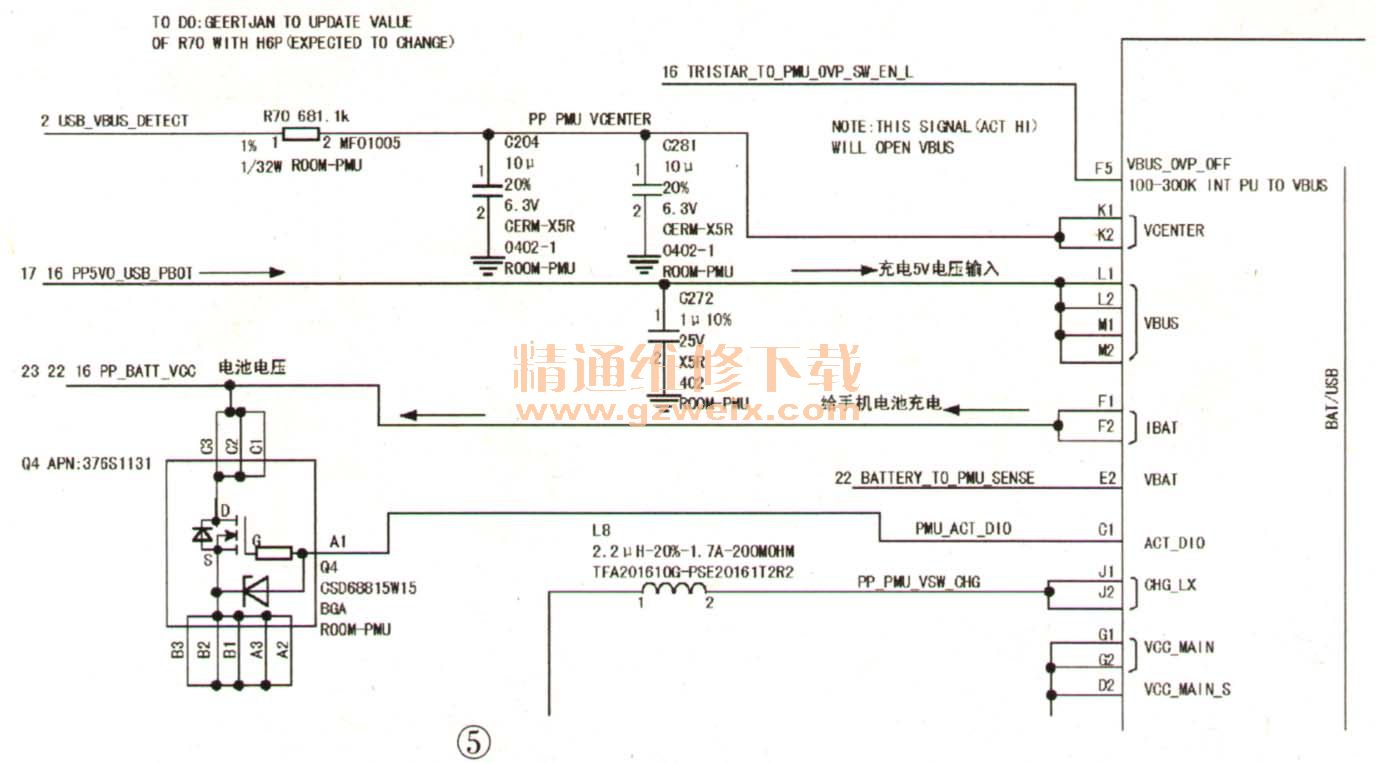

    電子開關管Q2是增強型P溝道的場效應管，當機外的USB供電信號PP5V0_USB_CONN輸入后通過外部供電開關管Q2的B1和A2、B2。腳后變成PP5V0_USB_PROT信號送到電源管理芯片U7的L1、L2、M1、M2腳，此時電源檢測到外部的供電輸入，從而啟動外部供電開機，如圖5所示。
