空調器維修工作中常用的工具見表4-1，需準備的材料器件見表4-2。



    4.1   維修設備連接工具
    氣帶、真空壓力表是空調器制冷系統與維修設備之間的連接工具。空調器維修至少需準備雙公制氣帶、公英制氣帶各一條，16～25kg/cm2壓力表2～5塊。維修R410A新型制冷劑空調器制冷系統，還需準備2塊53kg/cm2壓力表及氣帶。
    （1）氣帶

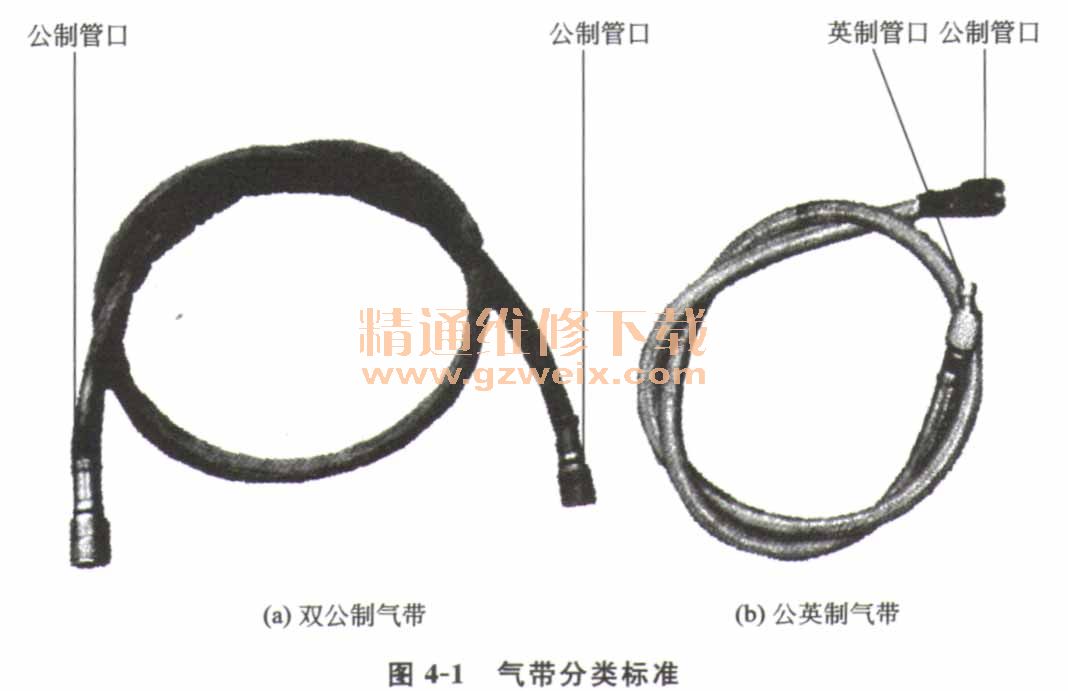

    如圖4-1所示是氣帶實物。氣帶管口有公制、英制之分。公制管口有外分隔環，英制管口內有頂針。兩管口均為公制稱為雙公制氣帶；一管口為公制、另一管口為英制稱為公英制氣帶。

    如果將氣帶比喻為自行車打氣筒，雙公制氣帶相當于老式打氣筒的氣嘴，管口只負責將氣帶安裝到氣門芯嘴上；公英制氣帶則相當于新式打氣筒的氣門芯嘴，管口既負責將氣帶固定在氣門芯嘴上，又負責氣門銷內閥門的開關控制。
    維修提示：
    由于公制管口、英制管口的結構不同，只能對應安裝在相應的接頭上，否則安裝不上。
    （2）真空壓力表
    如圖4-2所示是真空壓力表。真空壓力表，簡稱壓力表。單壓力表的表盤與側管口始終接通，不受閥門控制。側管口與下管口的通/斷受閥門控制，順時針旋轉手柄關閉閥門，側管口與下管口斷開；逆時針旋轉手柄打開閥門，側管口與下管口接通。

    高低壓壓力表的左側是低壓壓力表，右側是高壓壓力表。各壓力表與中下端管口的通斷，分別受控于對應的閥門。
    警告：
   如壓力表管口連接錯誤，會導致壓力表不起作用，具體表現是打開閥門跑氣，關閉閥門不能顯示制冷系統的壓力值。
    （3）壓力表與氣帶的連接

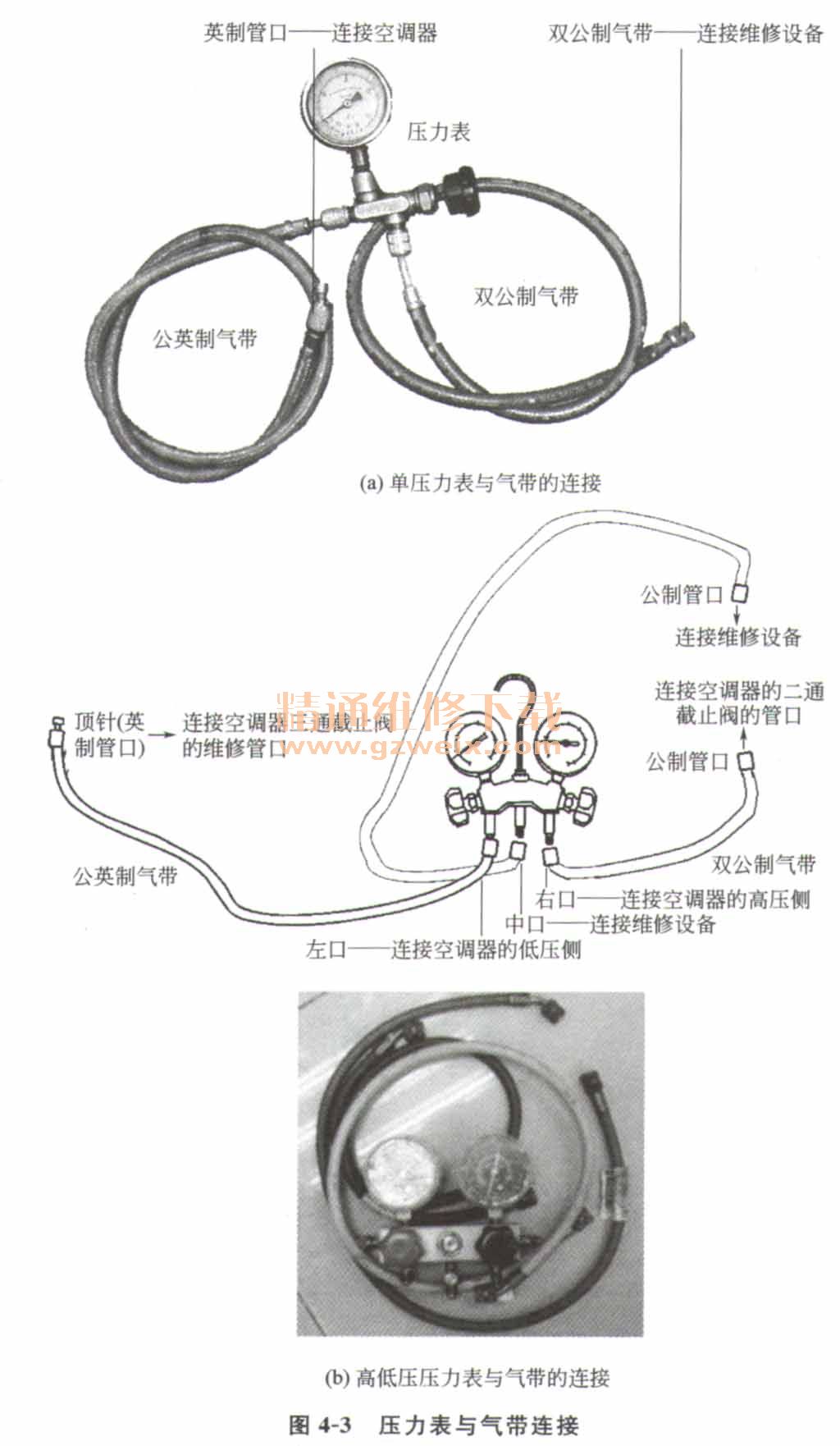

    如圖4-3所示是壓力表與氣帶的連接方法，也是維修分體空調器制冷系統必用的連接方式，單壓力表的側管口安裝公英制氣帶，下管口安裝雙公制氣帶。公英制氣帶的另一管口用于連接分體空調器的制冷系統，雙公制氣帶的另一管口用于連接維修設備，如制冷劑瓶、真空泵等。

    高低壓壓力表，左側管一般安裝公英制氣帶，右側管口安裝雙公制氣帶。
    （4）壓力表與空調器及維修設備的連接
    1.單壓力表與分體空調器的連接如圖4-4所示，采用的壓力表不同，連接方法也有些區別。

    公英制氣帶的英制管口安裝到室外機三通截止閥的維修管口，此時，英制管口的頂針會將維修管口內的閥針頂開，使氣帶（及壓力表）與制冷系統自動接通。雙公制氣帶的另一管口用于連接真空泵、制冷劑瓶等維修設備。
    2.高低壓壓力表與空調器連接如圖4-4 （b）所示，壓力表左側管口安裝好公英制氣帶，其英制管口安裝到空調器三通閥的維修管口上，再通過壓力表中管口連接制冷瓶等維修設備。使用時要打開壓力表的低壓閥，關閉高壓閥。
