第一節 海信MST7機芯1585電源＋高壓二合一板維修

    海信MST7機芯液晶彩電采用MSTAR公司的MST721 DU芯片，有4種主板，型號分為1563、 1718、 1754、 1779，其基本電路相同。適用機型：海信TLM19V09X、 TLM19V68、TLM19V68X、 TLM19V88、 TLM19V88X、 TLM22V88、 TLM22V88X、 TLM26P69DX、 TLM26V68、TLM26V68X等液晶彩電。

    MST7機芯電源板使用過1032、 1569、 1585、 1646等型號，1585板應用在19in （1in=25. 4mm）電視機中，1569板應用在22in電視機中，1032, 1646板應用在26in電視機中。本節以型號為1585板為例，介紹電源＋高壓二合一板的原理與維修。該板將電源電路和高壓板電路整合在一塊電路板上。電源電路采用SG6859A;高壓板振蕩與控制電路采用KA7500C。

    一、電源電路工作原理

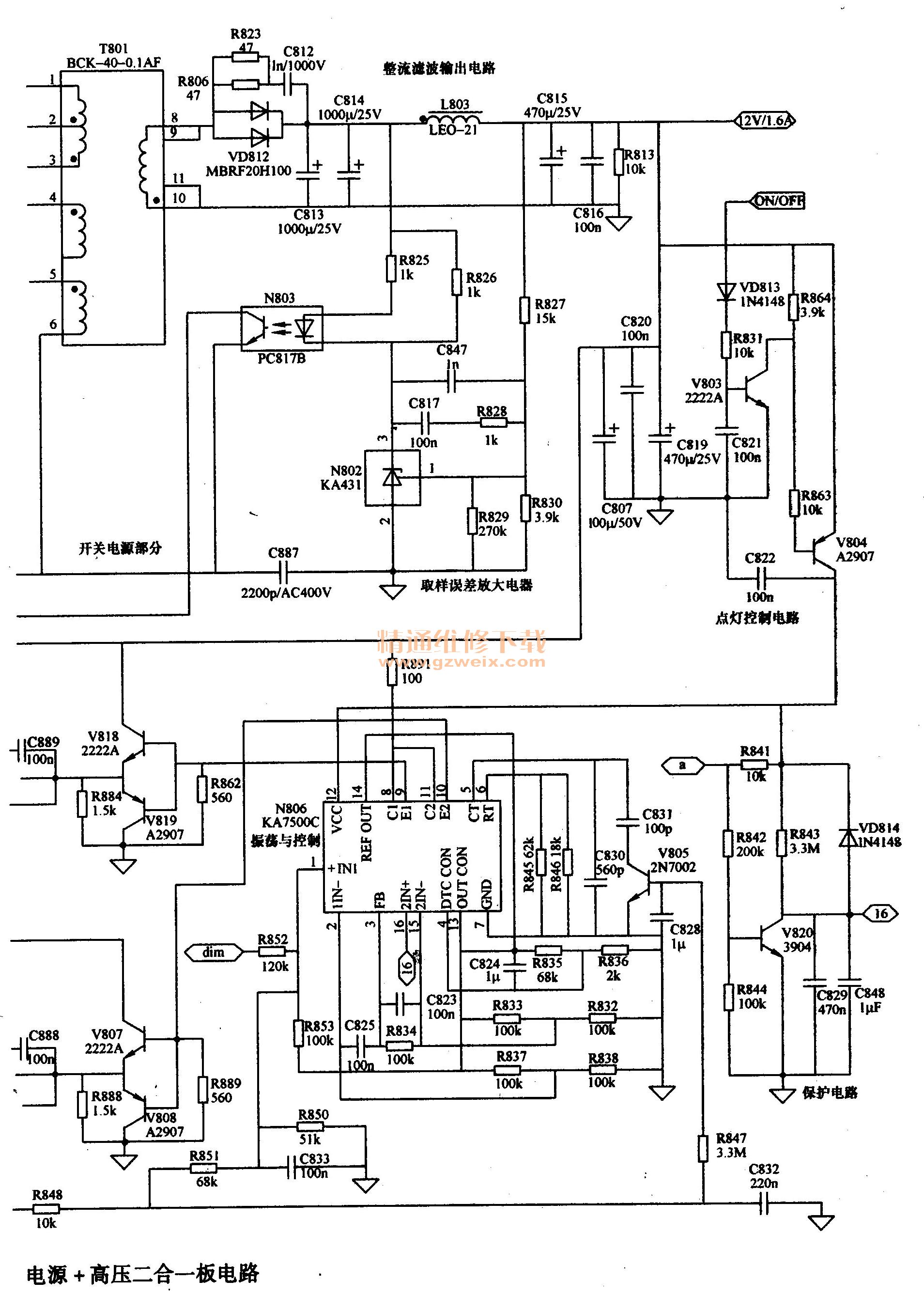

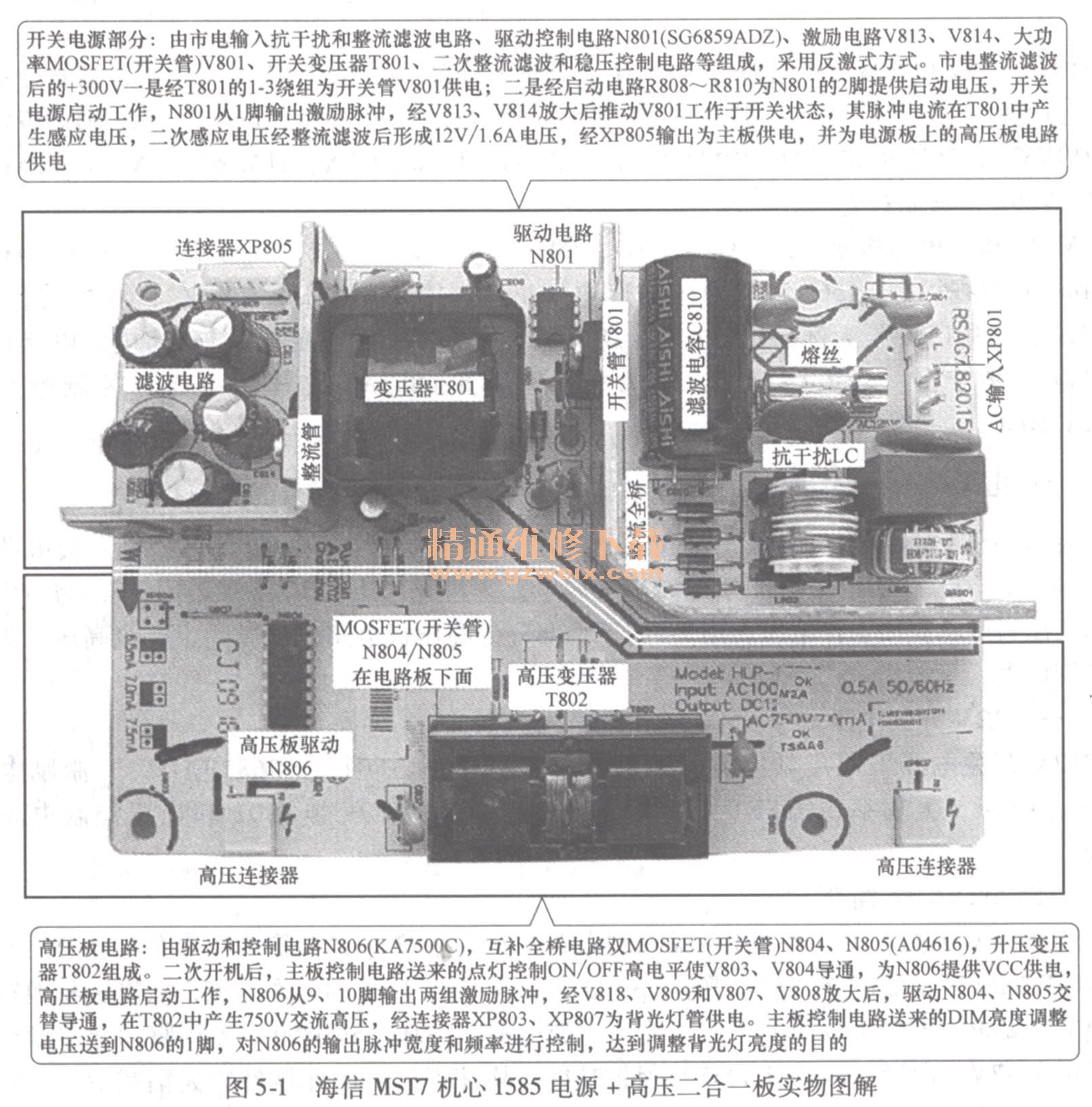

    海信MST7機芯1585電源＋高壓二合一板實物圖解如圖5-1所示；二合一板電路如圖5-2所示。在圖5-2的上半部分為12V電源電路，可以產生12V/1. 6A的電壓，為主電路板和高壓板電路提供工作電壓；圖5-2的下半部分為高壓板電路，可以產生交流高壓，為背光燈管供電。

    （一）12V開關電源
    12V開關電源采用反激式方式，由驅動控制電路N801 （SG6859ADZ）、激勵電路V813、V814、大功率MOSFET（開關管）V801開關變壓器T801和穩壓控制電路等組成。

    1. SG6859ADZ簡介

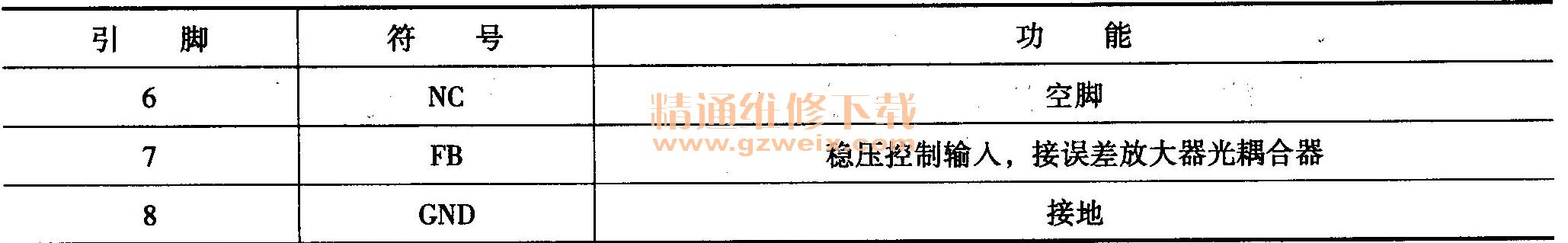

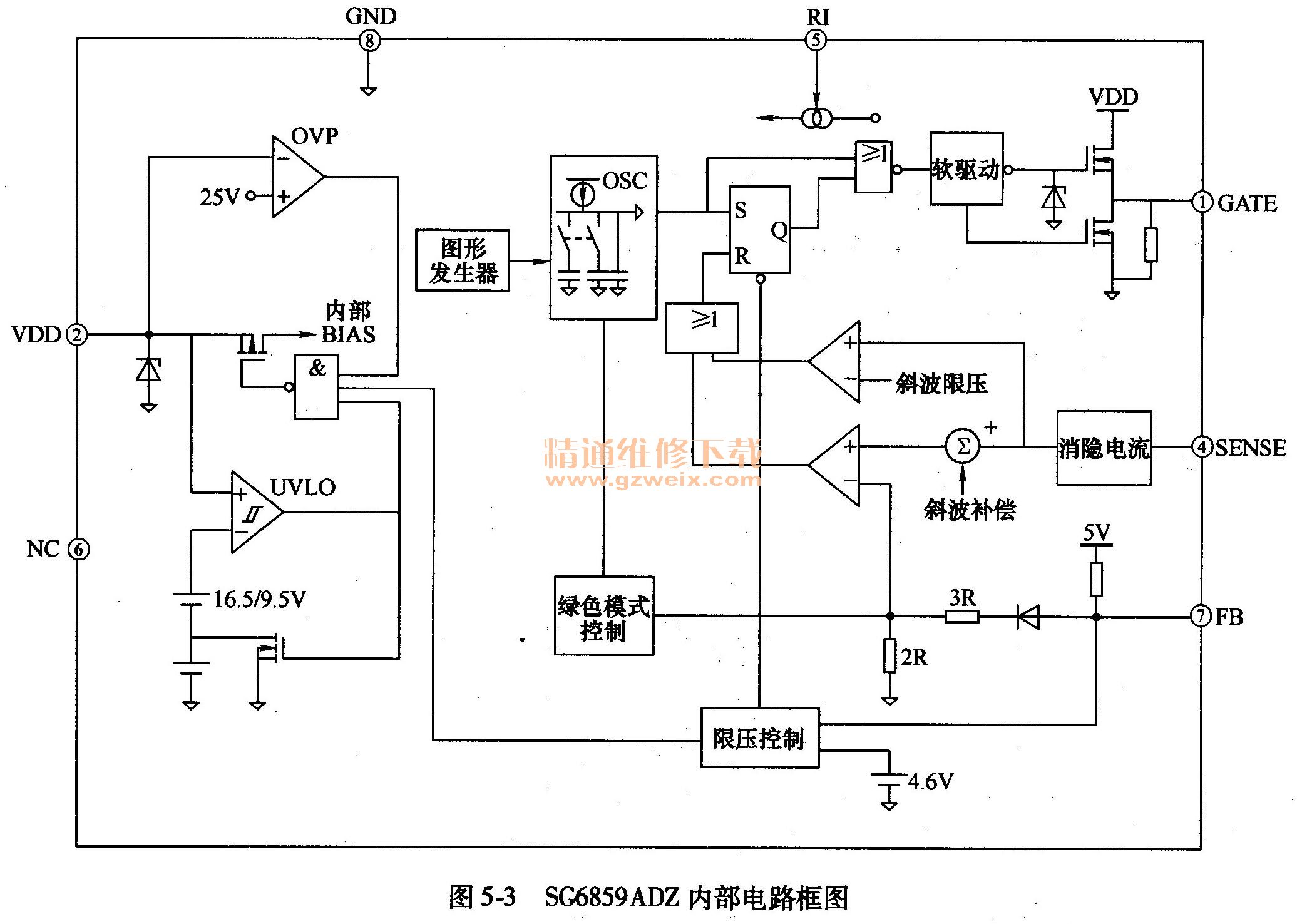

    SG6859ADZ是開關電源專用驅動控制電路，是一款符合節能需求且高度整合型的低成本AC-DC PWM集成電路。它僅需要9泌的啟動電流與3mA的工作電流，故能輕易地符合各項節能要求，同時可以保護外部開關管不受過電壓破壞。SG6859ADZ將驅動脈沖輸出電壓限定在17V，內置OVP與UVLO等保護功能，均使得外部的元器件數大幅減少，達到了降低設計成本的要求。SG6859ADZ內部電路框圖如圖5-3所示，其引腳功能見表5-1。

    2．啟動和振蕩電路
    AC 220V市電從連接器XP801輸入，經過交流抗干擾電路濾除高頻干擾信號，再經VD801～VD804橋式整流，C810濾波，獲得300V左右的直流電壓。由于該電路板沒有PFC電路，所以為主電源供電的為300V電壓。

    市電整流濾波后的300V電壓經開關變壓器T801一次繞組的1-3端加到開關管V801的漏極，同時經R808～R810降壓后為N801的2腳提供VDD啟動電壓，N801獲電后啟動工作，振蕩電路產生PWM脈沖，經內部電路處理后從1腳輸出，經V813、V814放大后，送到V801的柵極，V801在脈沖的驅動下工作于開關狀態，其開關電流在T801產生感應電壓。

    N801的2腳外部的C808、VD807、R807組成VCC供電電路，電源電路啟動后，T801繞組的5-6端的感應電壓經VD807、C808整流濾波，送到N801的2腳，替換下啟動電路，為N801提供穩定的工作電壓。

    T801二次繞組的感應電壓經VD812、 C813、 C814、 L803、 C815、 C816整流、濾波后，產生＋12V/1. 6A的輸出電壓，為主電路板和高壓板電路供電。

    （二）穩壓與保護電路
    1.穩壓控制電路
    當開關電源12V/1. 6A電壓因故升高時，經過R827, R830, R829取樣加到誤差放大電路，N802的1腳電壓升高，經N802內部比較放大后，3腳電壓降低，光耦合器N803的電流增加，將N801的7腳電壓降低，輸出的PWM脈沖變窄，開關管V801提前截止，輸出電壓回落到12V。

    2．過電流保護電路
    過電流保護電路由N801的4腳及其外部電路組成，對開關管V801的源極電壓進行檢測。當V801電流過大時，在源極電阻R822上的電壓降升高，該電壓經R815送到N801的4腳，當4腳的電壓達到設計值時，N801停止PWM脈沖輸出，開關電源停止、工作。

    二、電源電路故障維修
    由于海信MST7機芯1585電源＋高壓二合一板將電源和高壓板合二為一，因此引發的故障主要有兩種：一是指示燈不亮，多為12V開關電源部分發生故障；二是有聲無光，背光燈不亮或亮一下熄滅，則是背光燈高壓板電路發生故障。

    如果開機指示燈不亮，測量電源板有無12V電壓輸出，如果有電壓輸出，一是主電路板發生故障，二是電源板到主板之間的連接器接觸不良。

    為了區分是電源板故障還是主電路板故障，拔掉與主電路板的連接器XP805的插頭，將電源板拆下，在XP805的插座5、6腳12V/1. 6A輸出端接假負載，并用電阻跨接在XP805的5、6腳和4腳之間，為電源板提供ON/OFF點燈啟動電壓，然后通電對電源板進行維修。

    （一）熔絲熔斷
    1．根除短路故障
    測量AC 220V輸入電路的熔絲F801和限流防浪涌電阻RT801是否燒斷，如果F801或RT801之二燒斷，說明電源部分有嚴重的短路故障。首先排除電源短路漏電故障：一是檢查抗干擾電路的電容C801、C803、C804是否擊穿短路；二是檢查市電整流濾波電路VD801～VD804、C810是否擊穿短路；三是檢查開關電源的開關管V801是否擊穿。

    2．排查開關管擊穿原因
    如果V801擊穿，還要排除V801的擊穿原因，避免更換后再次損壞。造成V801擊穿的原因，．一是V801的漏極外接的VD806、C806、R804組成的尖峰脈沖吸收電路發生開路故障，失去尖峰脈沖吸收作用，將V801擊穿；二是N801的7腳外部的取樣誤差放大電路發生開路、失效、變質故障，造成開關電源輸出電壓升高，將V801擊穿；三是V801的柵極電路元器件發生故障．造成V801由于激勵不足出現過損耗損壞。

    （二）熔絲未斷
    1．測量300V電壓
    如果熔絲未斷，則故障在開關電源電路。首先測量大電容C810兩端形成的300V左右電壓，如果無300V電壓，則是市電輸入電路或整流濾波電路發生開路故障。

    2．測量 N801電壓

   如果300V電壓正常，則測量N801的2腳有無啟動電壓，該電壓應該在9～15V之間。如果2腳無啟動電壓，檢查2腳外部的R808-- R810啟動電路是否開路；如果2腳有啟動電壓，測量N801的1腳有無激勵脈沖輸出，如果其值在0～3V之間變動，說明N801工作是正常的。如果無激勵脈沖輸出，則是以N801為核心的振蕩控制電路發生故障，否則是N801的1腳外部的V813、V814、V801發生故障。如果驅動控制電路N801發生故障，首先檢測N801的各腳電壓和外圍元器件是否正常，外圍元器件正常時，更換N801。

    例5-1：開機三無。指示燈不亮。
    分析與檢修：觀察指示燈不亮，檢測電源板無12V輸出，判斷故障在電源電路中。通電測C810兩端電壓為0V，檢測熔絲F801已經熔斷，說明電源部分存在嚴重的短路故障。

    測量電源部分整流濾波電路，未發現短路元器件；檢查電源輸出電路，發現大功率MOSFET（開關管）V801擊穿，檢查V801外部元器件，發現尖峰脈沖吸收電路的R804引腳開焊，造成尖峰脈沖吸收功能失效，將V801擊穿。將R804補焊后，再更換V801，開機時指示燈亮后熄滅。開機指示燈亮，說明開關電源已經啟動，亮后熄滅，很可能是保護電路啟動。測量開關電源輸出端，有電壓輸出，然后降低到0V。

    考慮到V801擊穿，很可能將其S極電阻燒焦變大，檢查發現V801的源極電阻R822阻值變大，由正常時的0. 82Ω增大到10Ω以上，且不穩定，致使正常的電流在R822上的電壓降增大，保護電路誤啟動。更換R822后，故障徹底排除。
