第一章 微波爐的結構及故障判別
    1.1了解微波爐的整機結構
    微波爐是一種靠微波加熱食物的廚房電器，其微波頻率一般為2. 4GHz的電磁波，微波的頻率很高，可以被金屬反射，并且可以穿過玻璃、陶瓷、塑料等絕緣材料。

    1．1．1微波爐的外形結構
    從外觀上來看，微波爐主要是由外殼、爐門、操作顯示面板、爐門開關等部分構成的，如圖1-1所示，為典型的微波爐實物外形。

    由圖1-1所示，微波爐通過操作顯示面板進行微波加熱的操作，由顯示屏顯示微波爐的工作狀態。爐門門柜上的幾個開關是控制電路的組成部分，它與爐門連動對供電進行控制。
    1．1．2微波爐的整機結構

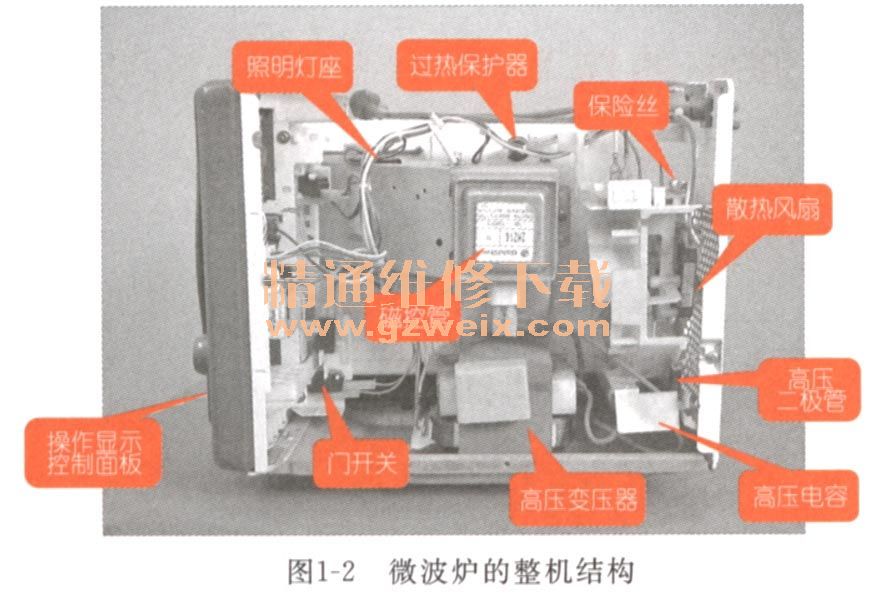

    微波爐的整機結構主要由微波加熱組件及其控制電路、燒烤加熱組件、爐門聯鎖開關組件、轉盤組件、過熱保護電路、風扇組件、操控顯示電路、控制電路、定時／火力控制組件、電源電路等部分組成，其中根據微波爐的控制方式不同，有的微波爐火力恒定不帶有定時／火力控制組件，如圖1-2所示。

    1．微波加熱組件及其控制電路
    微波爐的加熱組件主要是通過磁控管發射微波信號，實現對微波爐爐內的食物進行加熱。
    2．燒烤組件及其控制電路
    燒烤組件則主要是利用石英管發熱，實現對爐腔內的食物進行熱輻射。
    3．爐門聯鎖開關組件
    爐門聯鎖開關組件是由幾個微動開關組成，通過與控制電路連接，由爐門的開合機構控制爐門聯鎖開關的接通、斷開狀態，進而接通、切斷微波組件的供電。
    4．轉盤組件
    轉盤組件位于微波爐的爐腔內，食物放到轉盤組件上后，通過轉盤組件的旋轉，使食物受熱均勻。
    5．過熱保護電路
    過熱保護電路主要用于在爐內溫度過高的情況下，自動切斷供電保護，微波爐其他器件免受損壞。
    6．風扇組件
    風扇組件主要起散熱作用，微波爐的高壓器件在工作時會產生很大的熱量，通過風扇組件將熱量散發出去。
    7．操作顯示電路
    操作顯示位于微波爐的操作顯示面板上，用戶通過操作按鍵輸入人工指令，同時可經由顯示面板查看微波爐當前的工作狀態。
    8．控制電路
    控制電路對人工指令進行處理后，輸出控制信號，控制微波爐各組件運行、停止。
    9．定時伙力控制組件
    定時／火力榨制組件用以控制炊飯時間和微波強度。

     1．2掌握微波爐的信號流程

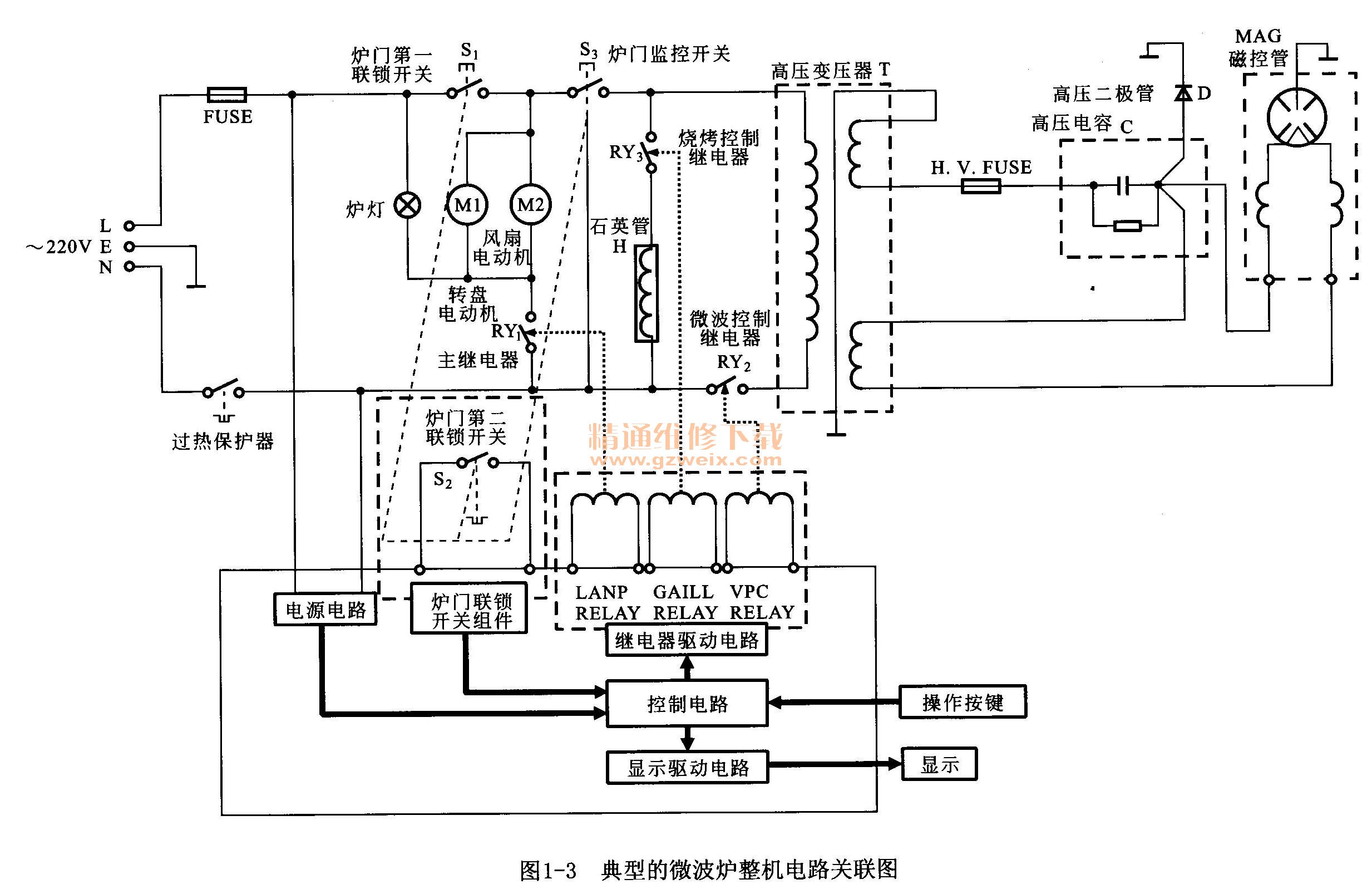

    一個典型微波爐的整機電路結構如圖1-3所示，控制給磁控管的斷續供電的時間比率，就可進行火力控制。將門聯開關盒過熱保護開關設置在交流220V的供電電路中，只要切斷供電微波爐就會停機從而可進行保護。

      （1）微波加熱信號處理流程

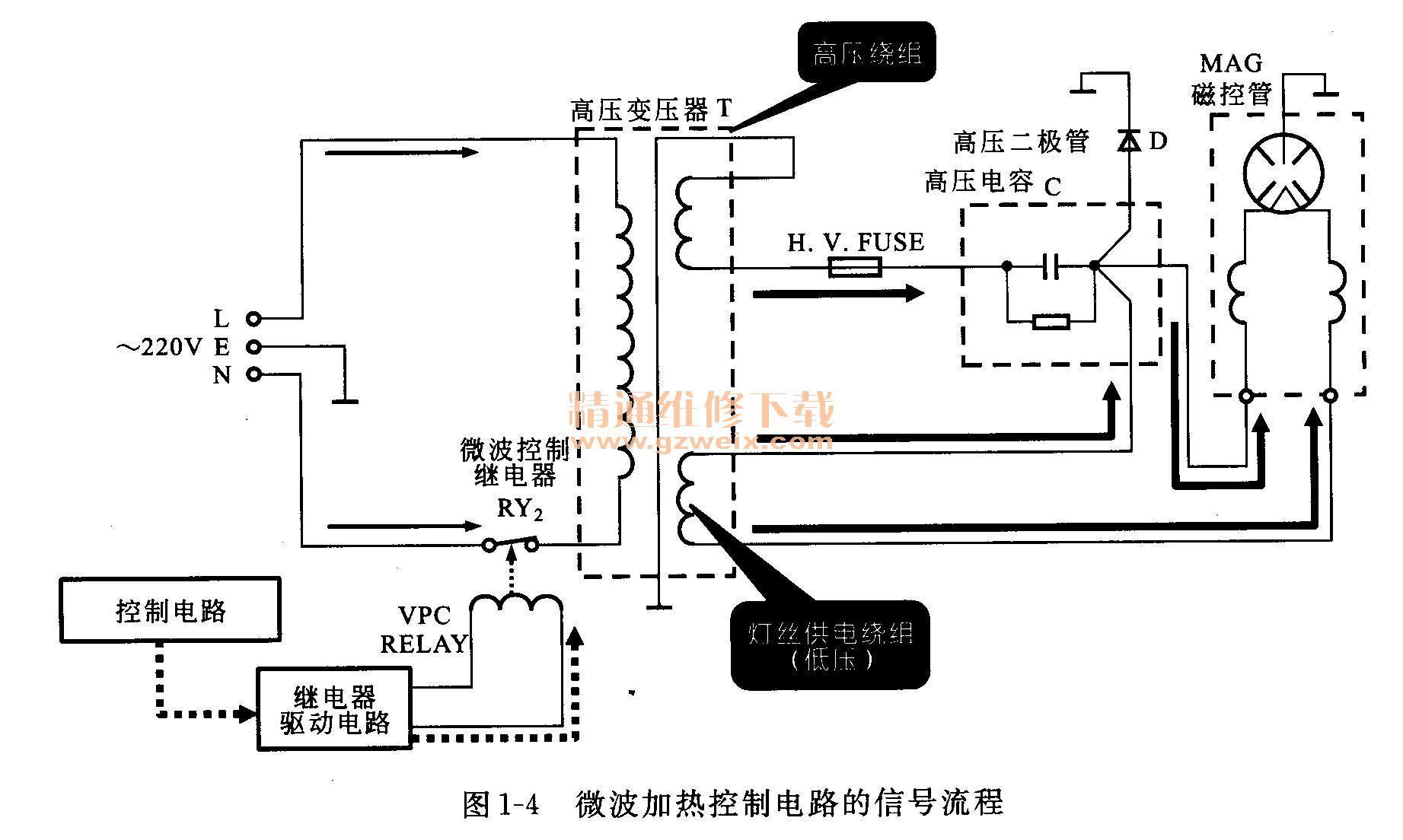

    如圖1-4所示，為微波加熱控制電路的信號流程。

    控制電路為繼電器驅動電路提供驅動信號，微波控制繼電器RY2接通。微波繼電器接通后，高壓變壓器的初級繞組端便有交流220V的工作電壓輸入，高壓變壓器次級有兩個繞組，其中高壓繞組輸出的交流高壓經保險絲（FUSE）后加到由高壓電容、二極管和磁控管組成的諧振電路上，為磁控管提供能源。燈絲繞組為磁控管提供燈絲電壓。
    （2）燒烤加熱信號處理流程
    如圖1-5所示，為燒烤加熱控制電路的信號流程。

    燒烤控制繼電器的接點接通交流220V電壓加到燒烤石英管上，石英管開始輻射熱量。
    （3）爐門聯鎖開關信號處理流程

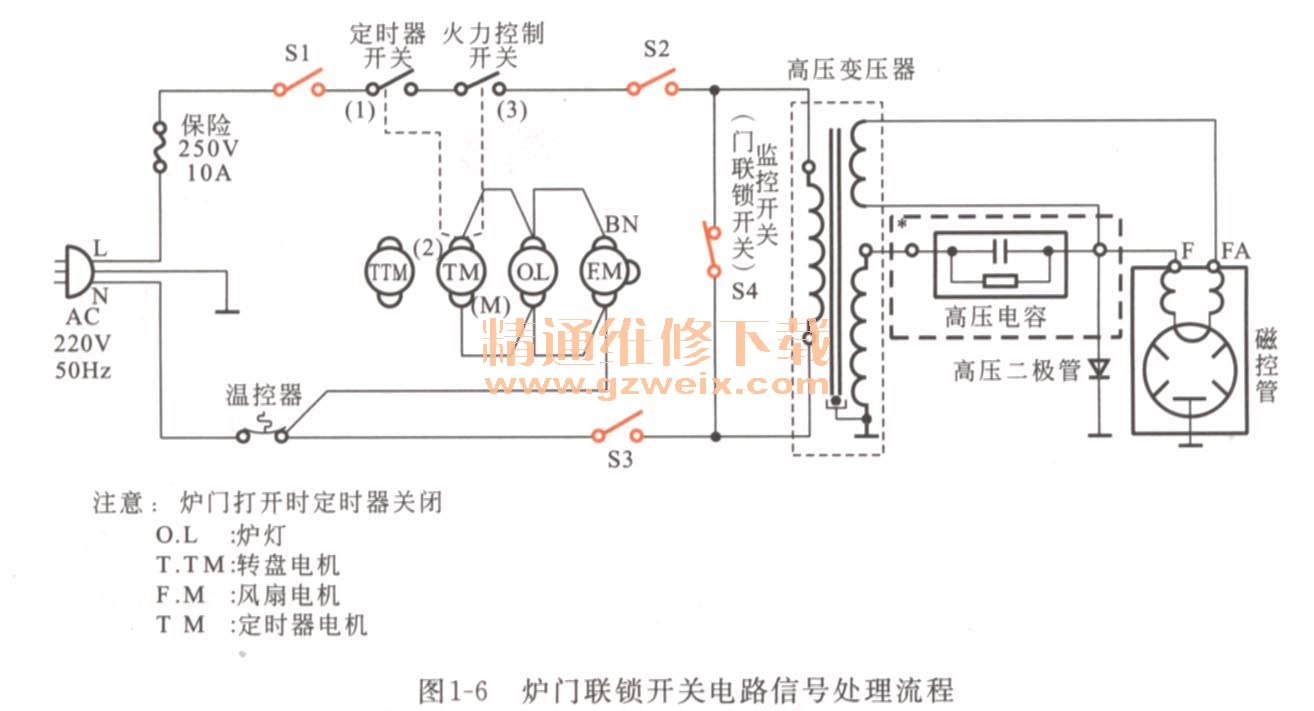

    如圖1-6所示，為微波爐的爐門聯鎖開關電路信號處理流程。

    微波爐的爐門一旦被打開，門聯鎖開關S1、S2、S3開關便會在爐門的作用下，將微波爐的電路斷開，而監控器開關S4則將高壓變壓器的輸入端短路，以防止門聯鎖開關失靈時，磁控管誤啟動。
    啟動電石氣、并設定微波火力后，微波爐的供電受門聯鎖開關的控制。當爐門關閉時，S1、S2、S3接通，監控器開關S4斷開，交流220V為高壓變壓器的輸入端供電。磁控管開始工作，對微波爐爐腔內的食物進行加熱。
    （4）電源供電電路的結構
    微波爐的電源供電電路，是將交流220V市電為微波爐各部分供電的電路。一部分是給微波組件供電，另一部分是給石英管供電，其次是給托盤電機和風扇電機供電。

    1．3搞清微波爐的故障判別法
    微波爐的故障判別方法主要采用故障初查法、觀察法、電壓檢測法、電阻檢測法和波形檢測法。通過檢測判斷出微波爐的故障部位，對損壞部位進行維修后，排除故障。
    1．3．1故障初查法

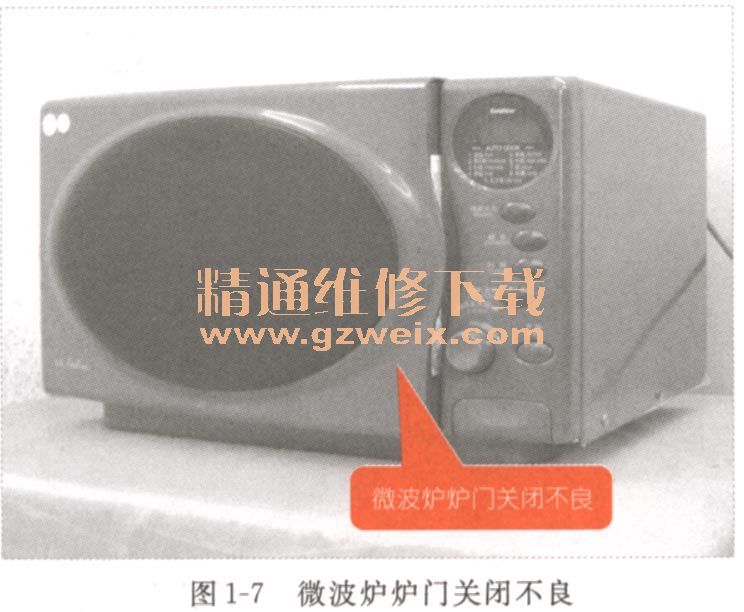

    初查微波爐的故障，主要通過檢查微波爐的爐門關閉是否良好，微波爐中器件的連接是否良好。微波爐的爐門若關閉不良，微波爐無法正常工作，如圖1-7所示。

    1．3．2觀察法

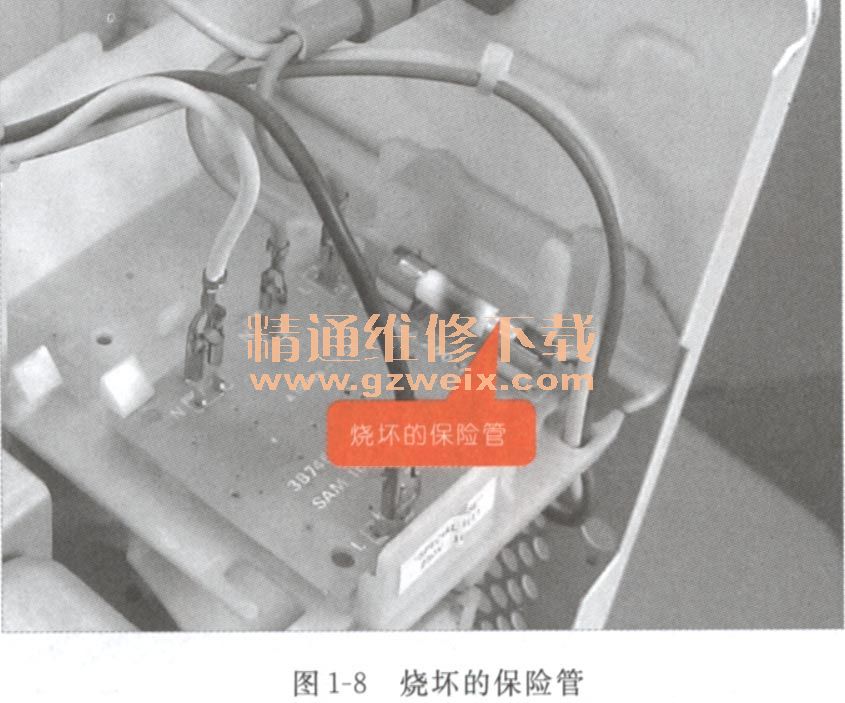

    當微波爐內部出現過載故障時，很可能會引起內部的某些元器件燒壞，此時，就需要通過嗅覺、視覺等感官直接觀察微波爐內的元器件或電路板，是否有燒壞的保險管、電容是否漏液等現象，電阻是否有短路現象，變壓器是否有燒壞的現象等。如圖1-8所示，為燒壞的保險管。

    1．3．3電壓檢測法
    電壓檢測法主要是在通電狀態，使用萬用表檢測關鍵點的電壓，將測量的電壓結果與微波爐正常情況下的數值比較，從而推斷出故障部位，最終找出故障元器件，進而排除故障，例如高壓變壓器的輸入電壓檢測方法，如圖1-9所示。

    1．3．4電阻檢測法

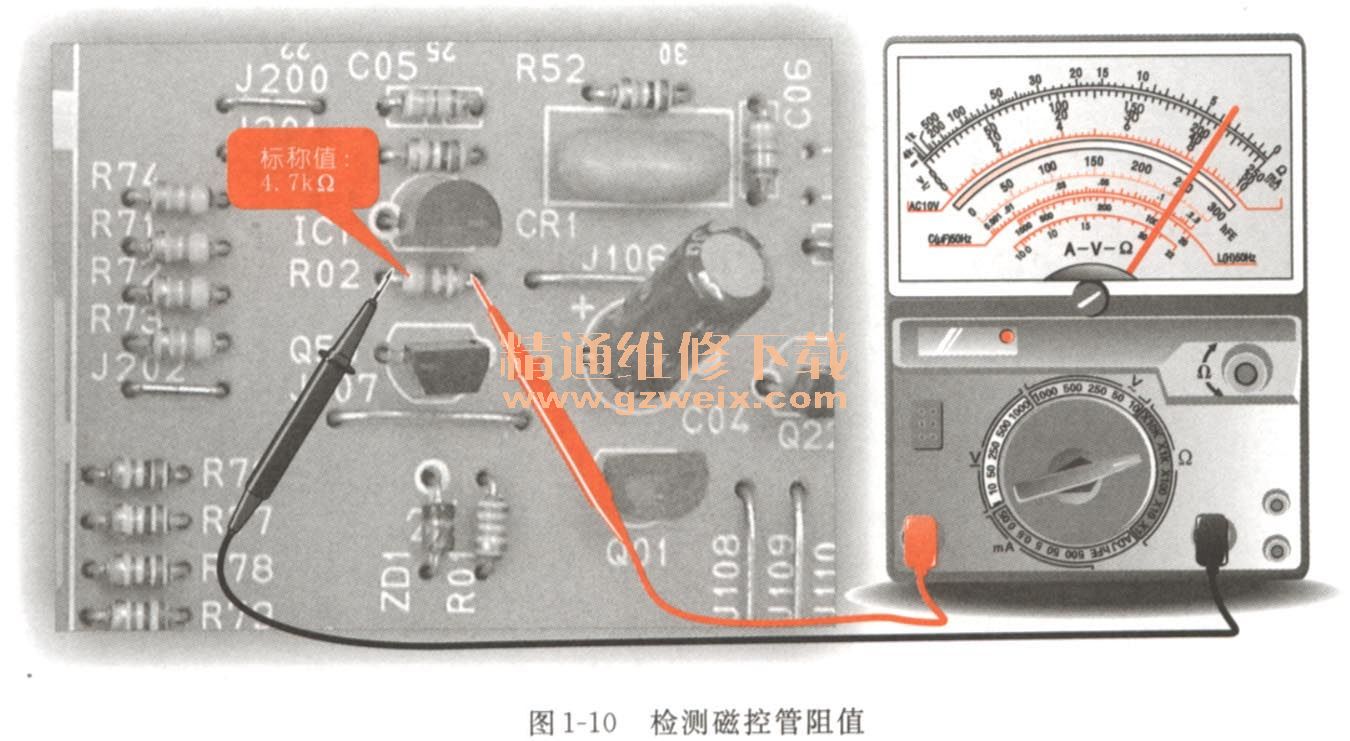

    通過電阻檢測法可以直接檢測可疑器件的阻值，然后與正常情況下的阻值進行比較，大致判斷元器件的好壞，或判斷微波爐電路中是否存在短路和斷路情況。例如，如圖1-10所示，為采用電阻檢測法，檢測微波爐電路板上的色環電阻，通過檢測得出的阻值與色環識讀的數值相比較，若測量的值相差太大，則可初步判斷該電阻已經損壞，更換為新的電阻即可。

    1．3．5波形檢測法
    波形檢測法即使用示波器檢測微波爐，微波爐通電后，一邊操作微波爐的開關，一邊檢測微波爐的信號波形。將檢測到得信號波形與正常情況下的波形相對照，若波形不正常，則可初步判斷故障部位。
    關鍵提示：

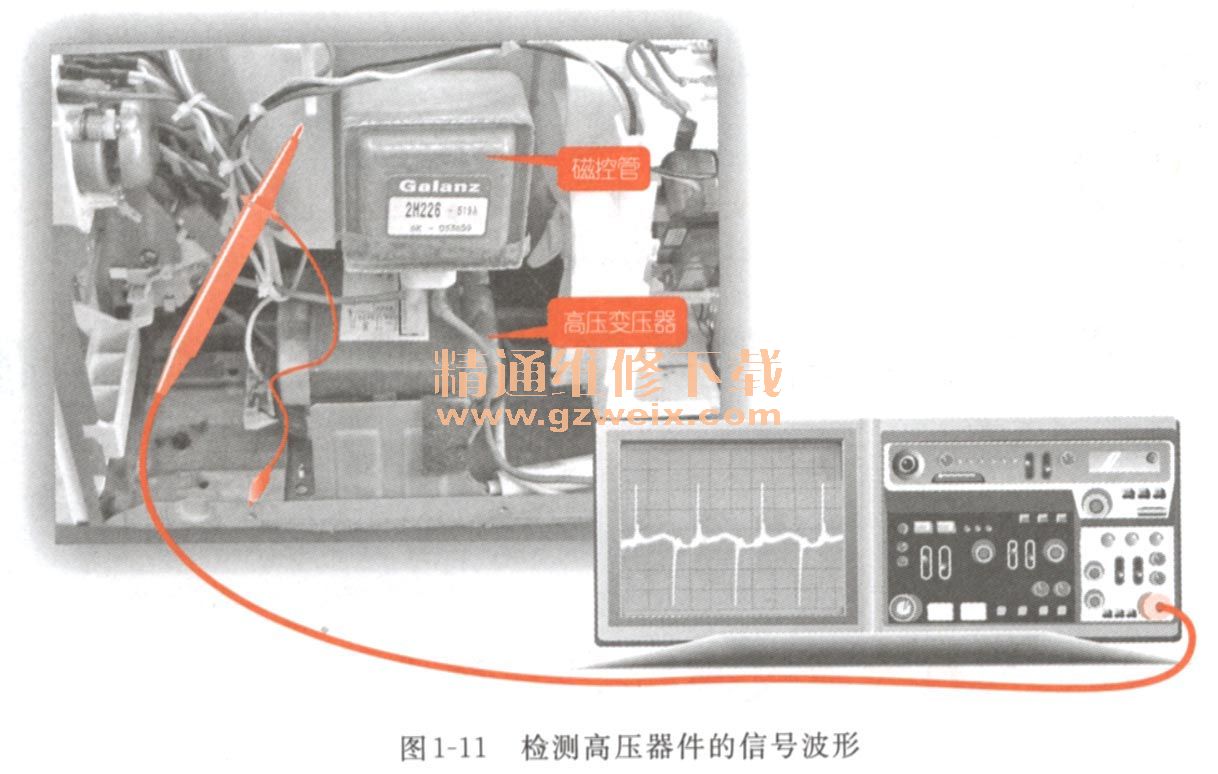

    使用示波器檢測微波爐的高壓部分時，切忌將示波器探頭與高壓器件連接，應采用感應檢測方式，將示波器探頭靠近檢測部位，測量高壓器件的波形，如圖1-11所示。如波形失常則有故障存在。

    1．4檢測微波爐的注意事項

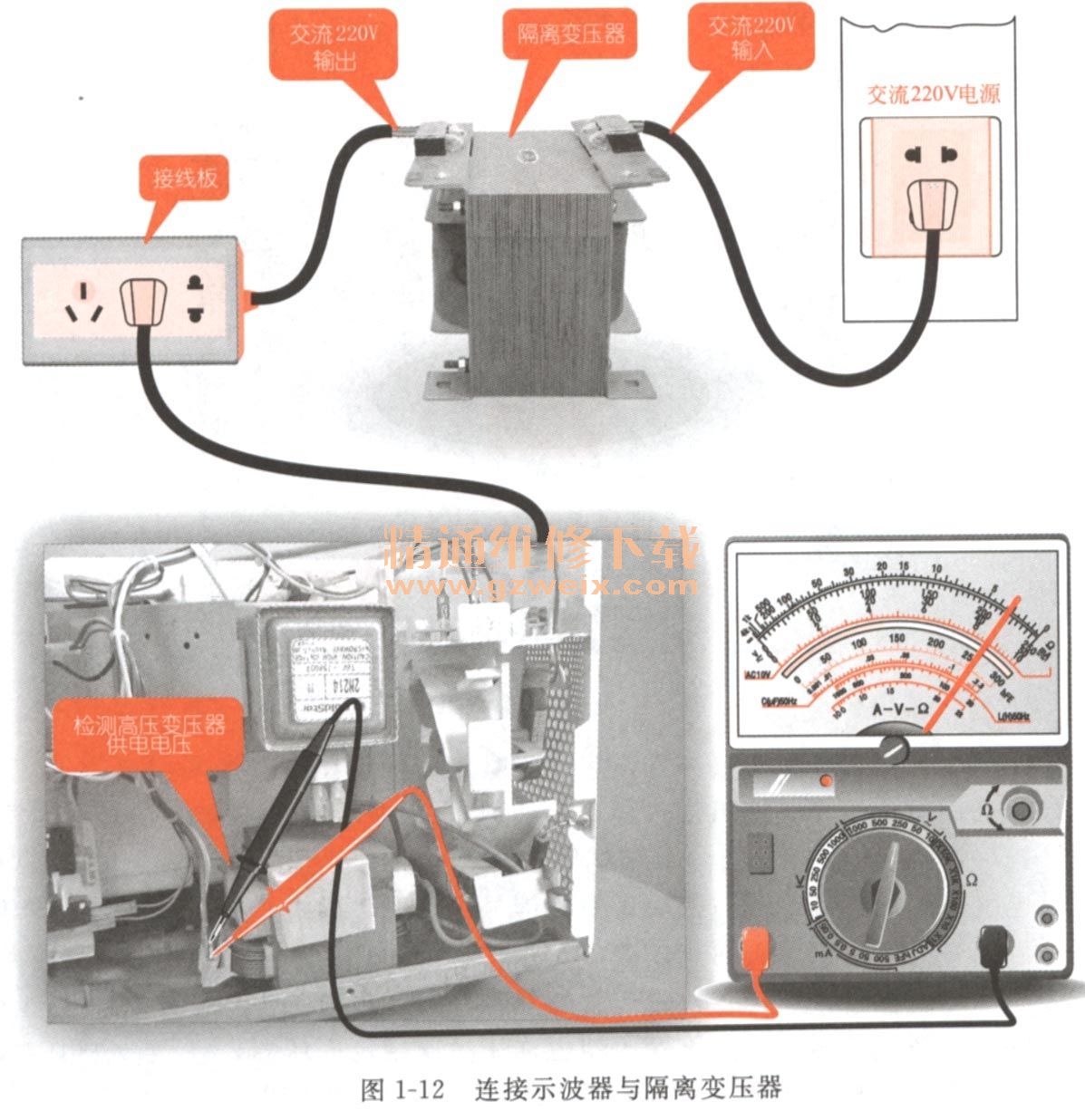

在檢測微波爐的過程中，不可避免地要對微波爐進行通電檢測，由于微波爐的電路中有高壓電路，在檢測時，若檢測的方法不正確或檢測失誤，很容易造成微波爐的二次損壞，甚至導致維修人員觸電事故的發生。因此，在對微波爐進行通電檢測前，應將微波爐與隔離變壓器連接，如圖1-12所示。
