第十一章 定時／火力控制組件故障維修
    11.1找到定時／火力控制組件
    微波爐的定時／火力控制組件主要用于控制微波爐的加熱時間和加熱強度，定時／火力控制組件主要位于微波爐的控制面板，如圖11-1所示，為定時／火力控制組件的安裝位置。

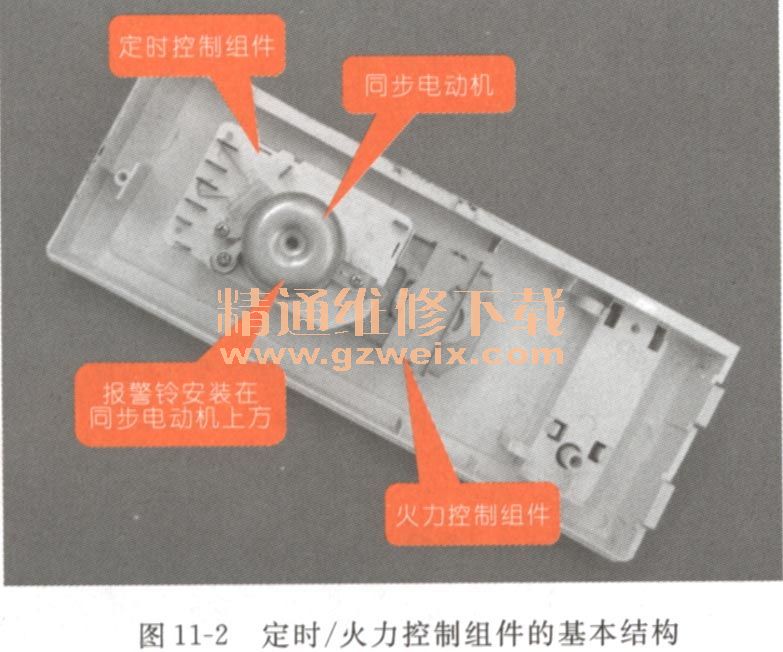

    如圖11-2所示，為定時／火力控制組件的基本結構，從圖中可以看出，定時組件與活力控制組件之間相互關聯，并通過同步電動機控制定時／火力控制組件的運作，由警鈴提示加熱時間等。

    1．同步電動機
    同步電動機是定時／火力控制組件中的核心器件，同步電動機是驅動定時器的動力源，其轉速與電源頻率同步（1500轉／分），如電機損壞定時器則不能工作。如圖11-3示，為同步電動機的基本結構。

    2．報警鈴

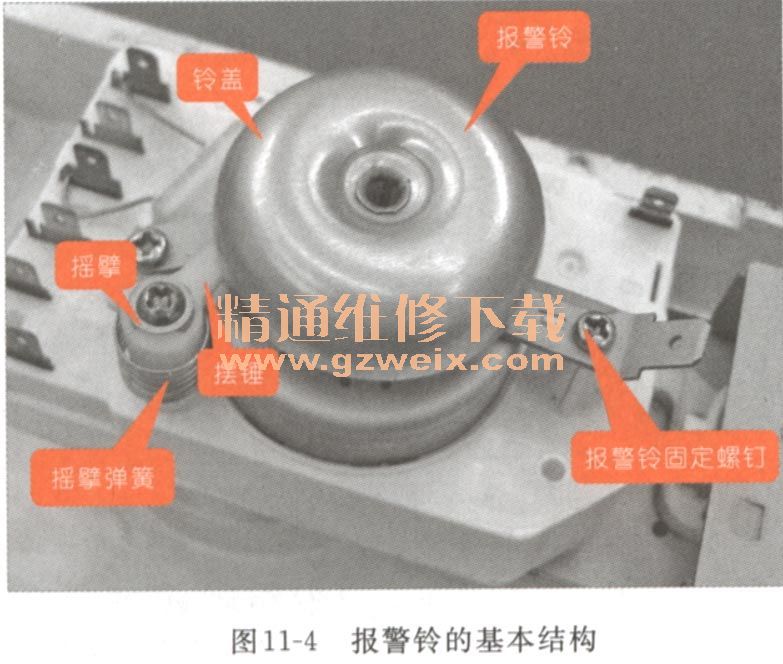

    如圖11-4所示，為報警鈴的基本結構。從圖中可以看出，報警鈴安裝在同步電動機的上端，通過兩個固定螺釘固定在定時控制組件上，主要由鈴蓋、擺錘、搖擎、搖孽彈簧等構成。

    3．定時伙力控制組件

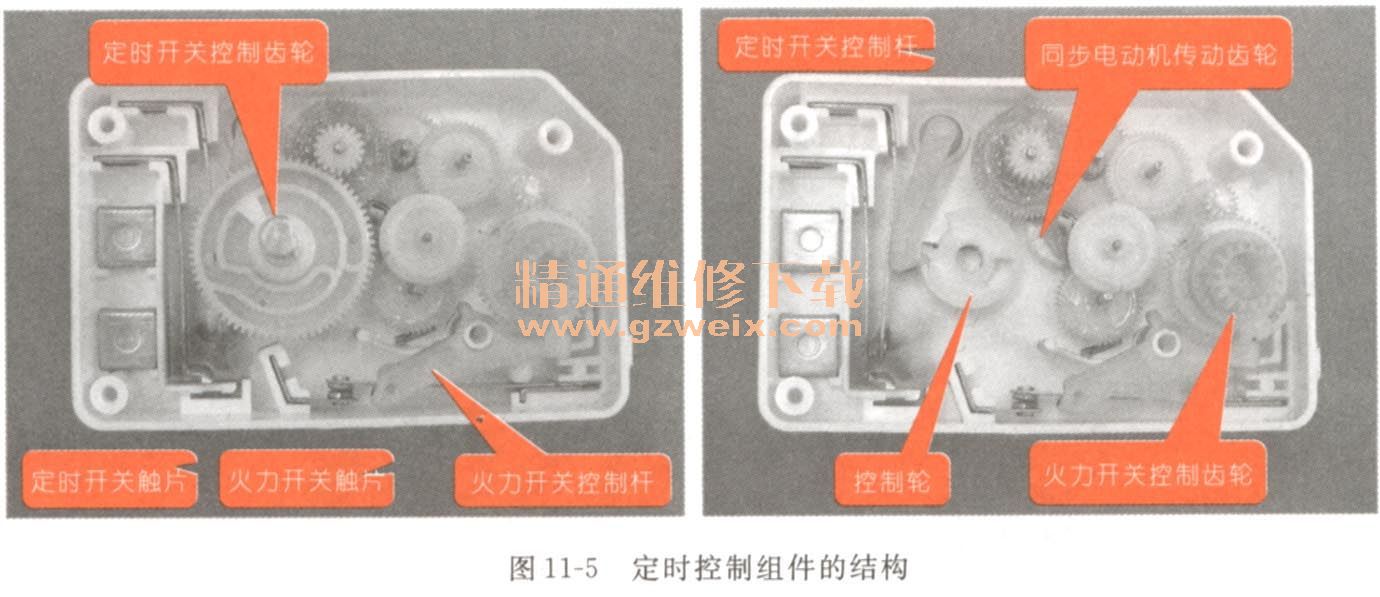

    如圖11-5所示，打開定時／火力控制組件的外殼，可以看到內部許多的齒輪其組件，其中包括定時開關控制齒輪、定時開關觸片、火力開關觸片、火力開關控制桿、定時開關控制桿、同步電動機傳動齒輪、控制輪、火力開關控制齒輪等。

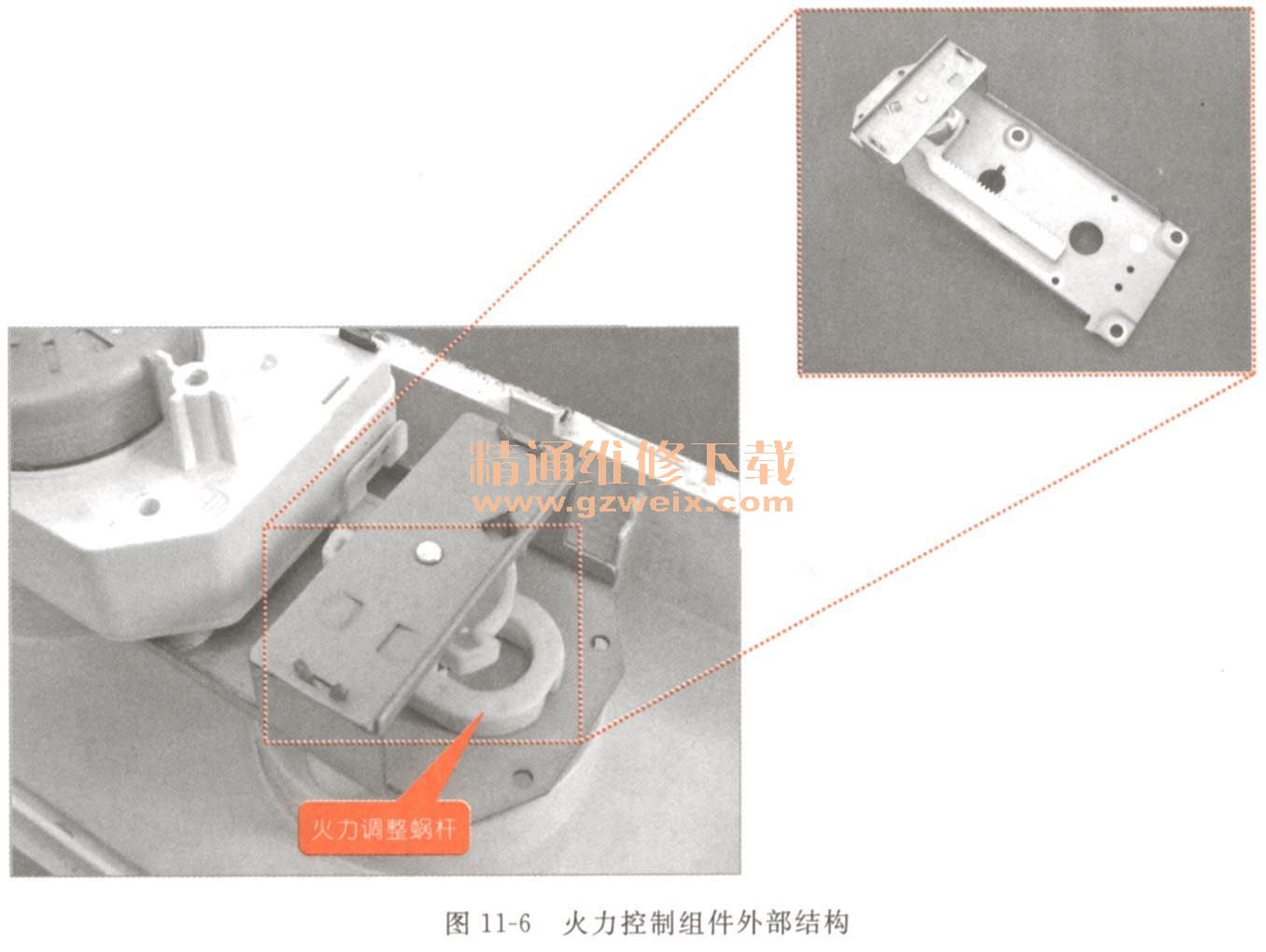

    圖11-6所示，為火力控制組件的外部結構，從圖中可以看出，火力控制組件主要通過火力調整蝸桿進行火力大小控制的傳輸。

    11.2搞清定時／火力控制組件的工作原理
    對微波爐操作時，轉動微波爐的定時控制旋鈕，微波爐的同步電動機開始轉動，帶動微波爐內部的齒輪運轉，使定時控制組件的觸片觸點接觸，如圖11-7所示。

    1．微波爐關閉爐門通電后，爐門聯鎖開關閉合，接通定時／火力控制組件的供電電路。
    2．旋轉定時器控制旋鈕，設定微波爐的微波炊飯時間。此時，定時控制開關接通，如圖11-8所示。

    3．定時設定后，旋轉微波爐火力控制旋鈕，調整微波爐的微波加熱火力。此時，火力控制開關接通，如圖11-8所示。
    4．當微波爐的定時／火力均設定完成后，同步電動機開始運轉，帶動定時／火力控制組件中的齒輪轉動。
    5．當定時／火力控制組件的控制開關接通后，AC 220V電源便向高壓變壓器提供工作電壓，微波加熱組件開始進行加熱工作。
    6．當微波爐微波加熱的時間達到設定的時間后，同步電動機帶動齒輪運轉，斷開定時控制開關，此時微波爐停止加熱，如圖11-9所示。

    7．微波爐停止加熱的同時，報警鈴開始工作，提示用戶微波炊飯完成。

    11．3看懂定時/火力組件故障檢修過程
    故障現象描述
    微波爐通電后，設定微波爐的加熱時間、微波火力后，微波爐設定的時間失靈，微波爐不停的工作。
    電路分析指導

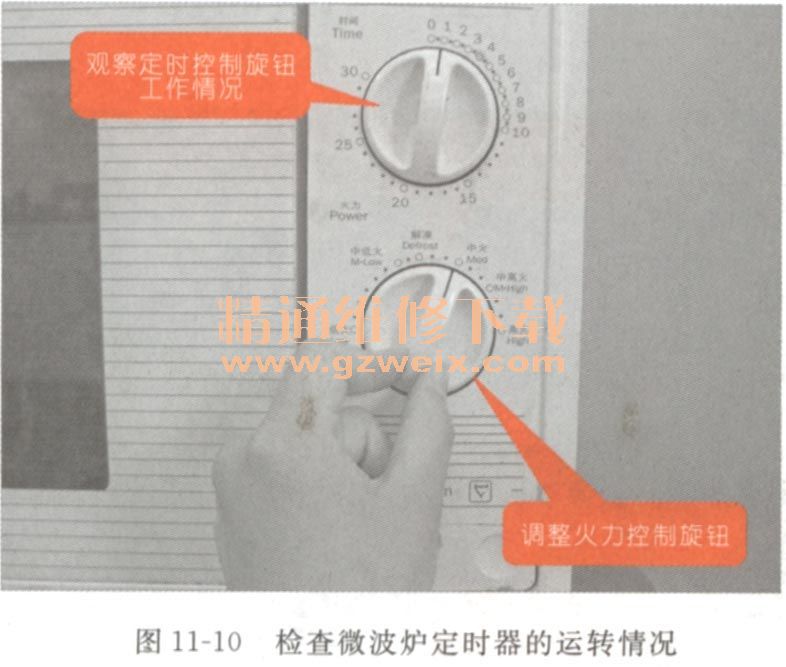

    出現此故障時，可以斷定為微波爐的定時／火力控制組件出現故障。檢查時，對微波爐再次通電，調整微波爐的定時／火力控制旋鈕，觀察微波爐的定時旋鈕是否有運轉情況，如圖11-10所示。發現定時控制旋鈕無反應，此時，應將定時／火力控制旋鈕拆下檢查內部是否損壞。

    電路檢修指導
    取下微波爐的定時／火力控制組件，檢查微波爐的定時控制組件內部的齒輪、定時控制開關等組件。

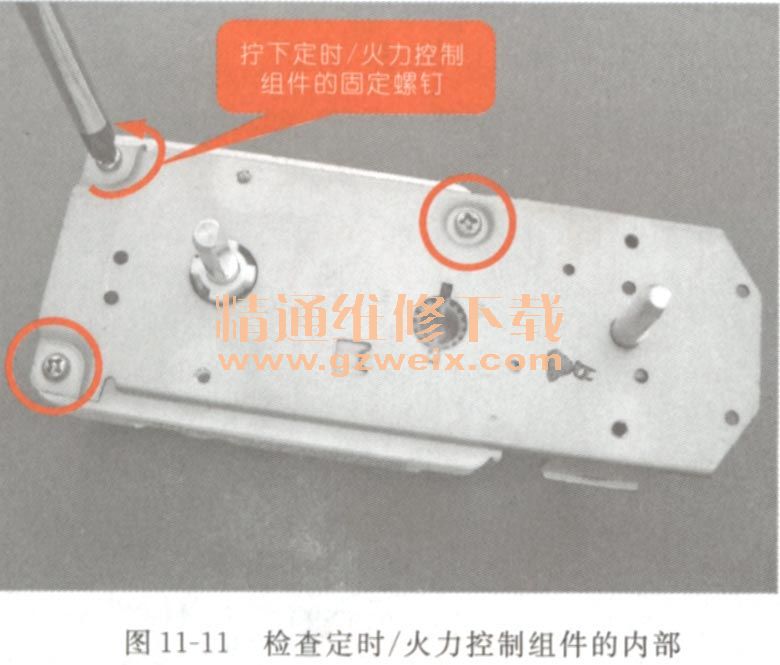

    （1）如圖11-11所示，使用合適的螺絲刀將定時／火力控制組件的固定螺釘擰下。拆開定時／火力控制組件的內部。

    （2）如圖11-12所示，擰下定時控制組件的固定螺釘后，再位于側端的固定卡扣使用一字螺絲刀將其撬開。

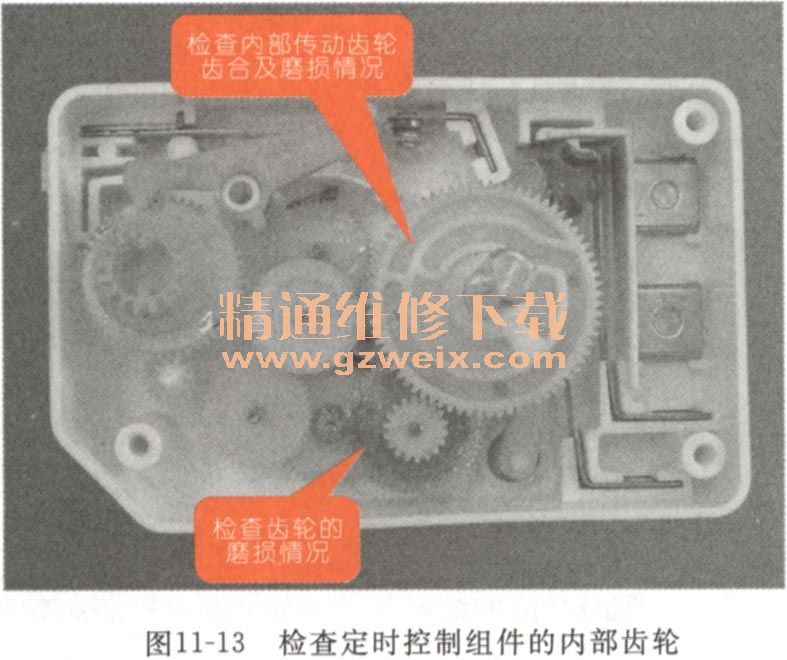

    （3）檢查定時控制組件的內部齒輪連接是否良好，同時查看齒輪是否有磨損的情況，如圖11-13所示。

    （4）經檢查齒輪沒有磨損現象，連接狀態也無異常。將定時控制組件的定時控制齒輪取下，檢查其下方的定時開關控制桿連接狀態，如圖11-14所示。

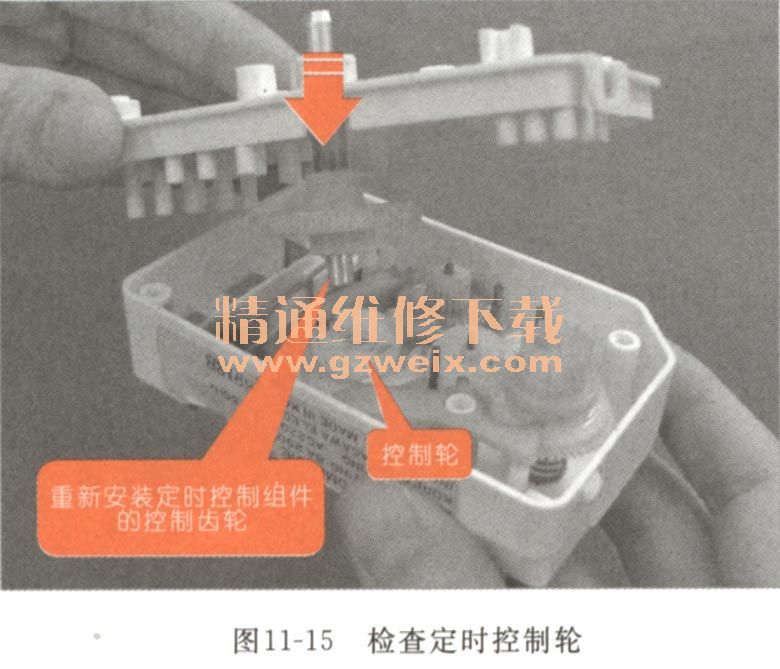

    （5）經檢查定時開關控制杠桿并沒有與控制輪凹點連接，此時，重新安裝定時控制組件的定時開關控制齒輪，如圖11-15所示。

    （6）將定時／火力控制組件裝回后，重新對微波爐進行通電，此時微波爐定時控制恢復正常。此時，表明故障排除。
    關鍵提示：
在對定時／火力控制組件的檢修過程中，要注意其內部的齒輪連接狀態。若齒輪的連接有松動，連接不緊密很容易造成定時／火力控制組件的控制失靈。
