洗衣服是人們?nèi)粘Ｉ�活中必不可少的一�?xiàng)工作，洗衣機將人們從繁重的洗衣服勞動中解脫出來。隨著人們生活水平的提高，洗衣機已走進千家萬戶。下面介紹機械控制型和電腦控制型洗衣機的電氣系統的檢測方法。
    一、波輪普通式洗衣機分析與檢修
    （一）波輪雙筒式洗衣機的構成

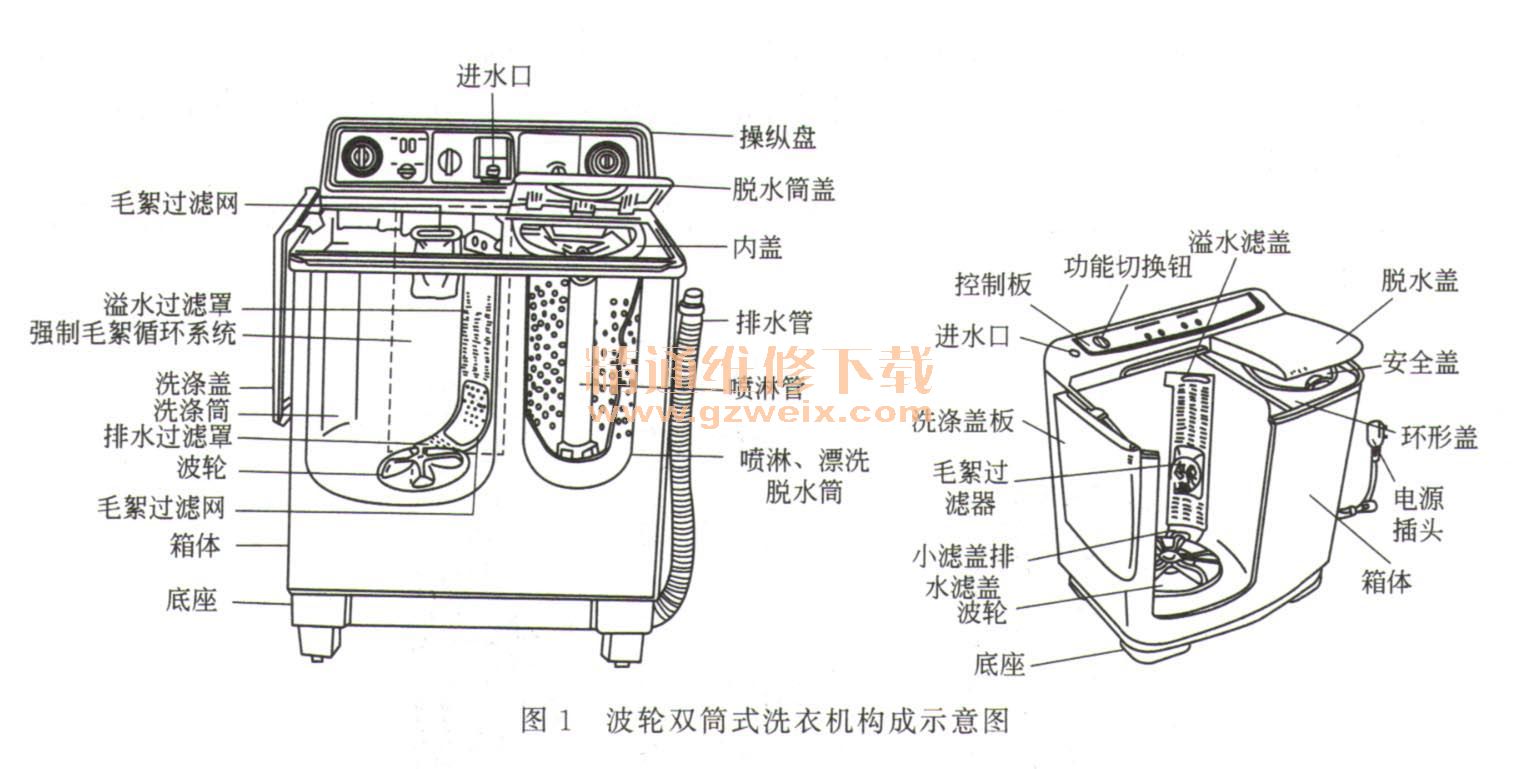

    波輪雙筒式洗衣機由洗衣筒、波輪、電動機、定時器、傳動部件、箱體、箱蓋及操作盤等組成，如圖1所示。

    （二）基本工作原理
    波輪雙筒洗衣機的工作原理包括洗滌原理、漂洗原理和脫水（甩干）原理三部分。而洗滌和漂洗過程還有毛絮過濾功能。
    1．洗滌原理

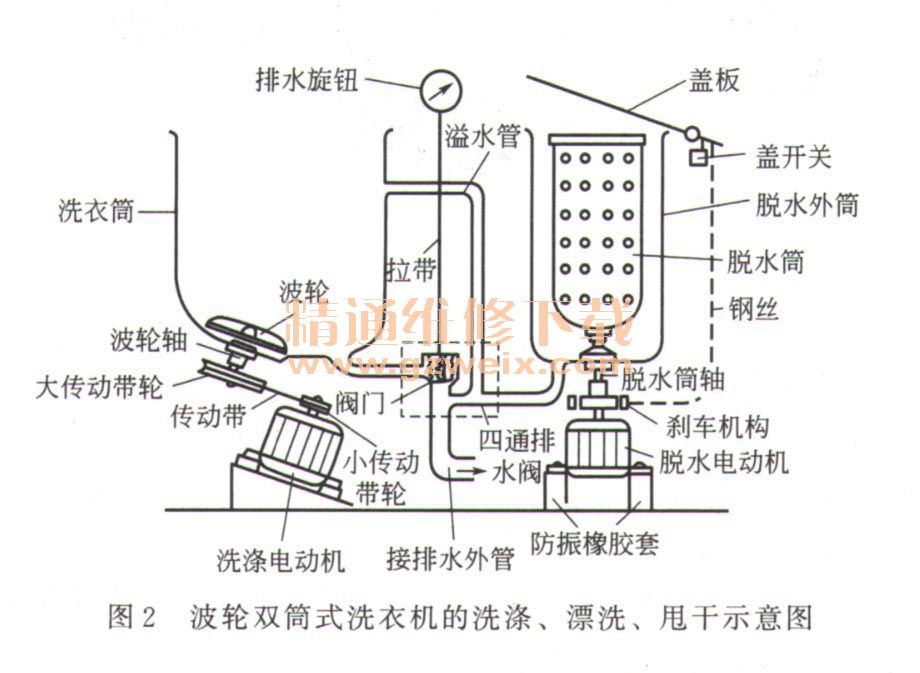

    參見圖2，洗滌電動機在定時器的控制下按正轉、停止、反轉的周期運轉，通過傳動帶驅動裝在洗衣筒底部的波輪隨之旋轉，帶動筒內的衣物和洗滌液上、下、左、右連續地翻滾，使衣物間、衣物與筒壁間進行揉搓，實現去污清洗的目的。
    2．漂洗原理
    漂洗就是將洗滌后衣物上殘留的污物和洗衣粉清理干凈。普通雙筒洗衣機采用的漂洗方式主要有蓄水漂洗、滋水漂洗和噴淋漂洗三種。
    （1）蓄水漂洗參見圖2，蓄水漂洗是將經過洗滌后的衣物放入洗衣筒內，注滿清水后，將洗滌定時器設在需要的漂洗時間位置，使電動機、波輪相繼轉動，進行漂洗。第一次漂洗結束后，擰動排水旋鈕，打開四通排水閥，排掉污水，再注入清水，直至將衣泡沫漂凈為止。目前，該方法是最常用的漂洗方法。

    （2）溢水漂洗溢水漂洗是將經過洗滌后的衣物放入洗衣筒內，然后一直向筒內注入清水，設置定時器使波輪開始轉動，開始漂洗，從衣物上漂洗下來的泡沫和污水通過洗衣筒上的溢水口流出，再經排水管流入下水道，直至將泡沫漂凈為止。
    （3）噴淋漂洗和以上兩種漂洗方式不同的是，具有噴淋漂洗功能的普通雙筒洗衣機是通過脫水筒（甩干筒）來完成的。將進水選擇鈕調到“脫水側進水”，自來水就通過淋水器均勻地為脫水筒內的衣物淋水，不斷稀釋后的污水和泡沫被高速運轉脫水筒甩出桶外，最終將污水和泡沫漂洗干凈（甩凈）。
    3．甩干原理
    參見圖2，為了使衣物盡快干燥，需要通過甩干筒將溢水、蓄水漂洗后的衣物甩干。將衣物放入甩干筒，蓋好筒蓋，蓋開關閉合，再通過甩干定時器設置甩干時間，甩干電動機得到供電后開始高速運轉，帶動甩干筒高速運轉，將衣物上的水從甩干筒的脫水孔甩到筒外，開始甩干。到達甩干時間后，甩干定時器的觸點斷開，甩干電動機停轉，甩干結束。
     4過濾原理

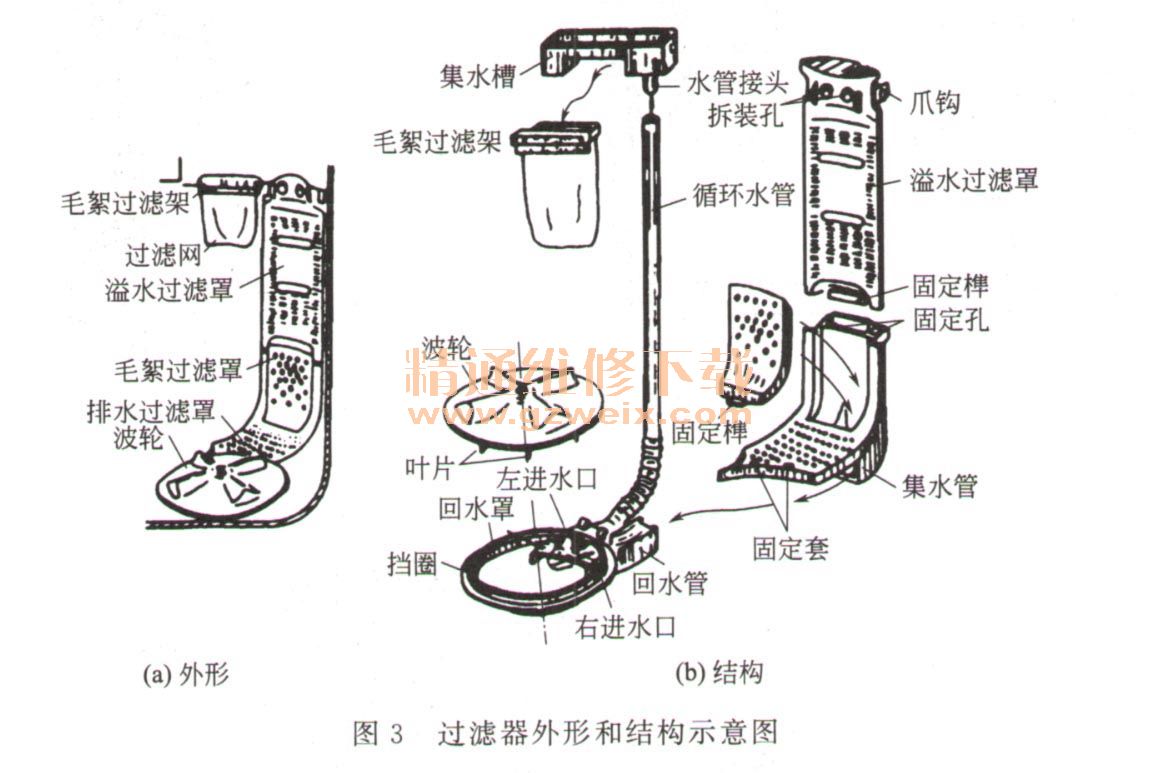

    為了避免洗滌、漂洗過程中產生的毛絮、紙屑等雜物粘到衣物上，洗滌筒內設置了強制過濾系統，如圖3所示。

    波輪底部的葉片和洗滌筒底部的擋圈構成一個離心泵。洗滌或漂洗時，筒內的水被該離心泵抽到左、右進水口內，通過循環水管，再經集水槽注入毛絮過濾網，由它濾除毛絮、紙屑后，再流回筒內。這樣，重復以上過程，洗滌水中的毛絮、紙屑等雜物被收集在毛絮過濾網內，而不粘到衣物上，實現過濾清潔的目的。
    另外，洗滌筒的底部還有排水過濾罩，以免排水時雜物堵塞排水閥或排水管。
（三）海爾XPB70-71 GS型波輪雙筒洗衣機

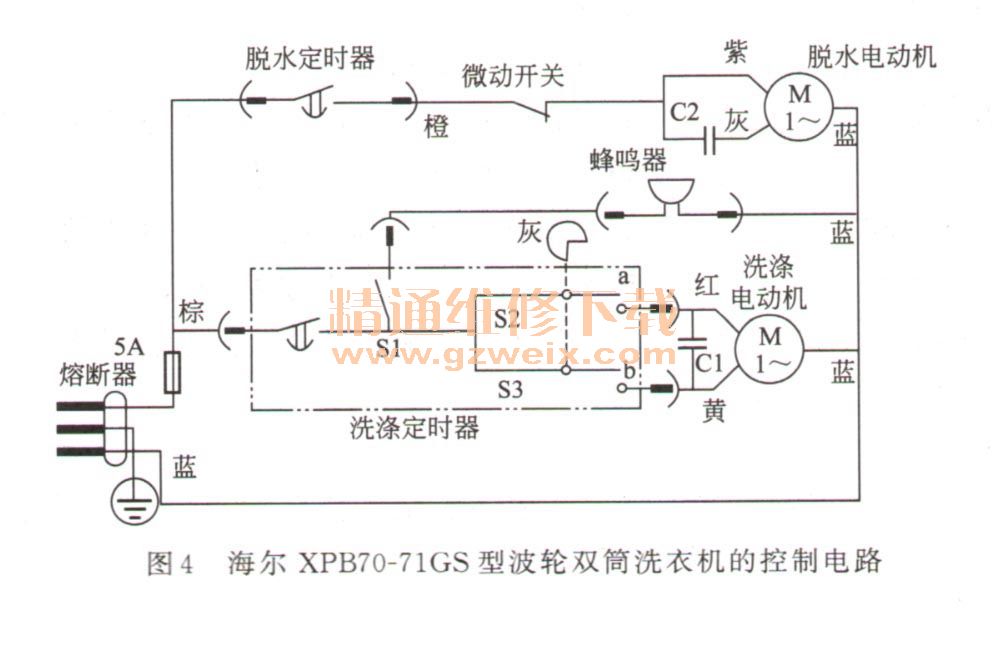

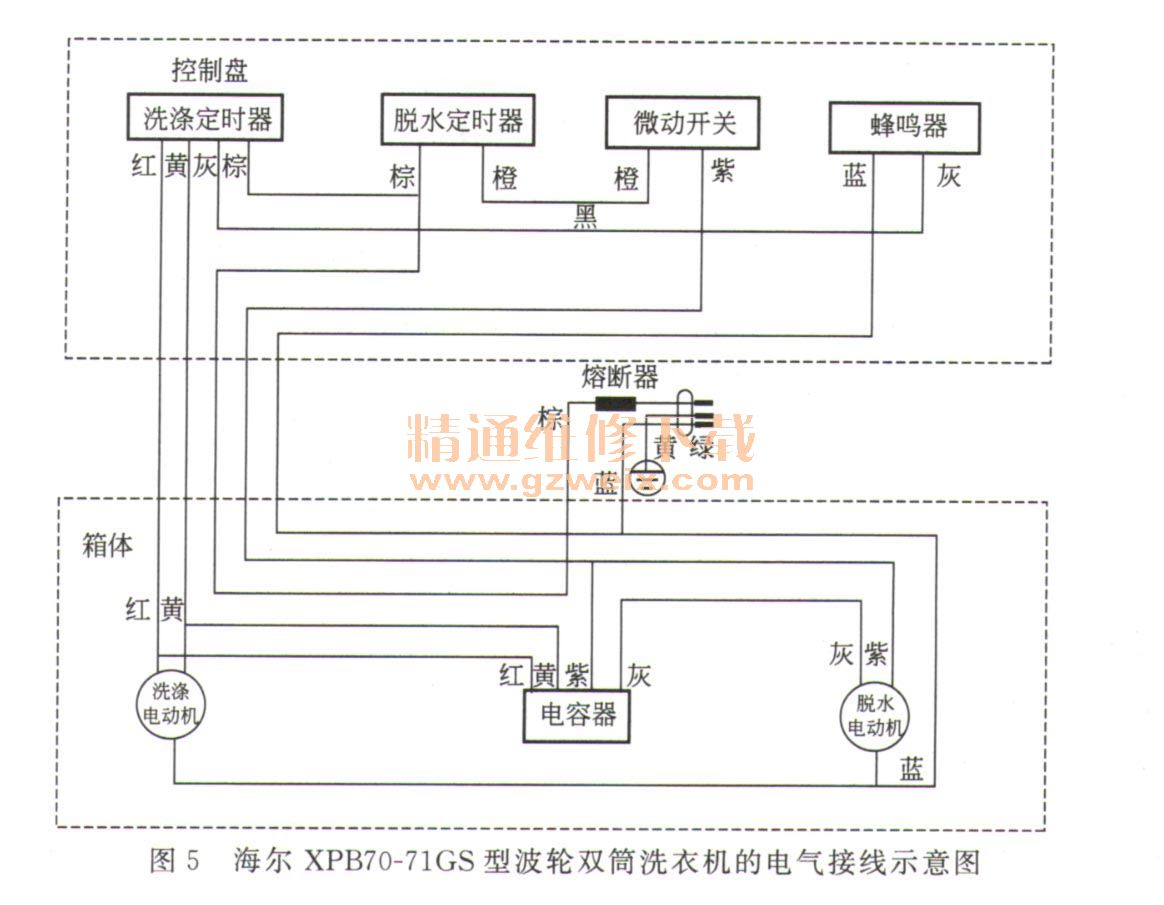

    海爾XPB70-71GS型波輪雙筒洗衣機的控制系統由定時器、開關、蜂鳴器等構成，如圖4所示。它的電氣接線圖，如圖5所示。



    1．洗滌控制
    該機通上市電電壓，擰動洗滌定時器選擇好洗滌時間后，洗滌定時器的主觸點接通，隨著定時器的運轉，觸點S2和S3輪流接通。當S2接通期間，220V市電電壓通過該開關為洗滌電動機供電，在啟動電容C1的配合下，洗滌電動機開始順時針運轉；當S2接通期間，洗滌電動機就會逆時針運轉。電動機按正轉、停止、反轉的周期運轉后，通過傳動帶帶動波輪運轉，實現衣物的洗滌。在洗滌結束前15s，定時器內的觸點S1接通，為蜂鳴器供電，蜂鳴器開始鳴叫，提醒用戶洗滌即將結束。
    2．脫水控制
    當蓋嚴脫水筒的上蓋使微動開關（蓋開關）接通，并且旋轉脫水定時器使其觸點接通后，市電電壓不僅加到脫水電動機的主繞組兩端，而且在運轉電容C2的作用下，使流過副繞組的電流超前主繞組90°的相位差，于是主、副繞組形成兩相旋轉磁場，驅動轉子運轉，帶動脫水筒旋轉，實現衣物的甩干脫水。
    3．標準、輕柔控制
    該機的定時器將水流開關和定時器結合在一起，通過定時器外面的搖桿就可以控制定時器內部凸輪的滑動，也就可以控制觸點S2、S3的接通時間，改變了洗滌電動機的運行時間，也就實現了標準洗滌和輕柔洗滌兩種洗滌方式的控制。
    （四）具有噴淋功能的波輪雙筒洗衣機

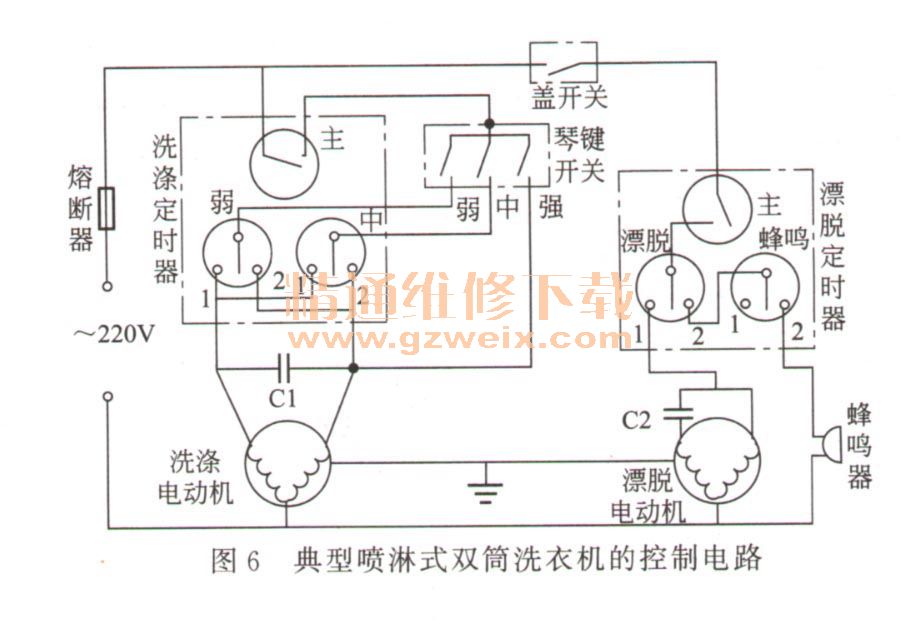

    圖6是典型噴淋式雙筒洗衣機的控制電路。

    1.洗滌控制
    該電路的洗滌控制與圖5相比，區別是設置了強洗、中洗和弱洗功能選擇開關，中洗、弱洗和圖5所示電路的工作原理相同，不同的是強洗部分的工作原理。當開關選擇強洗后，220V市電電壓通過洗滌定時器的主觸點開關和該開關為洗滌電動機供電，在啟動電容C1的配合下，洗滌電動機開始單向連續運轉，直到洗滌時間結束為止。
    2．漂洗控制
    具有漂洗功能的定時器和普通脫水定時器不同，此類定時器有3對觸點，其中，主凸輪觸點控制漂洗、脫水和蜂鳴器的總時間；漂脫觸點控制漂洗和脫水時間；蜂鳴觸點控制蜂鳴器的供電時間。
    需要噴淋漂洗時，順時針旋轉漂脫定時器旋鈕，設置漂脫時間后，主觸點閉合，漂脫凸輪驅動動觸點分別與靜觸點1、2接通。當接通靜觸點1時，漂脫電動機得到供電開始帶動脫水筒運轉，進行漂脫；當接通觸點2時，漂脫電動機停轉，進行浸泡。經5次漂脫和浸泡后，漂脫過程結束。在漂脫結束前，漂脫凸輪驅動動觸點接通靜觸點2，使漂脫電動機停轉，同時蜂鳴觸點的動觸點也與靜觸點2接通，為蜂鳴器供電，蜂鳴器鳴叫，提醒用戶漂脫即將結束。當漂脫定時器設定的漂脫時間結束后，它的主觸點斷開，蜂鳴器停止鳴叫。
    3．脫水控制
    需要脫水甩干時，逆時針旋轉漂脫定時器旋鈕，設置脫水時間后，主觸點閉合，漂脫凸輪驅動動觸點與靜觸點1接通，漂脫電動機得到供電開始帶動脫水筒運轉，進行甩干。脫水即將結束時，漂脫凸輪驅動動觸點接通觸點2，漂脫電動機停轉，同時蜂鳴觸點的動觸點也與靜觸點2接通，為蜂鳴器供電，蜂鳴器鳴叫，提醒用戶脫水即將結束。當漂脫定時器設定的漂脫時間結束后，它的觸點斷開，蜂鳴器停止鳴叫。
