7．內筒的拆裝方法
在拆掉波輪以后再拆內筒。拆卸內筒的方法和步驟如下。
第一步，取下波輪軸上的墊圈，如圖25①所示。
第二步，用7in （lin=0.0254m）管鉗或洗衣機離合器拆卸專用扳手卸下固定離心筒的六角扁螺母，如圖25②所示。
第三步，取出六角扁螺母下面的法蘭盤墊圈，如圖25③所示。
第四步，拆下控制臺，將它掛在箱體后部，要注意不能拉斷或劃破導線和軟管。
第五步，用十字螺絲刀拆下內筒護圈的緊固螺釘，再取下內筒護圈，如圖25④,⑤所示。
第六步，輕輕搖晃內筒，使之松動，然后用手握住平衡圈，慢慢向上提起，就可取出內筒，如圖25⑥所示。
【提示】在拆卻內筒時，切忌逆時針方向扭轉內筒，否則有可能將離合器內部的抱簧折斷；離合器外軸被銑成扁形，內筒底部連接盤中心孔也沖成與外軸相配合的扁孔，裝配時應注意兩者相吻合；裝配內筒時，先裝好止退墊片，并按對角順序依次逐步擰緊六角螺母；裝上波輪后，用手撥動波輪，檢查波輪與內筒有無相撞等異常現象，若有，應及時排除。
安裝內筒時，用手提住內筒的平衡圈，將它慢慢向下復位。擰緊固定內筒的螺母，固定在內筒底部的法蘭盤與離合器脫水軸為方孔對方軸，配合間隙很小，裝配時要在孔軸吻合后，再向下按內筒。
8．后蓋板的拆裝方法

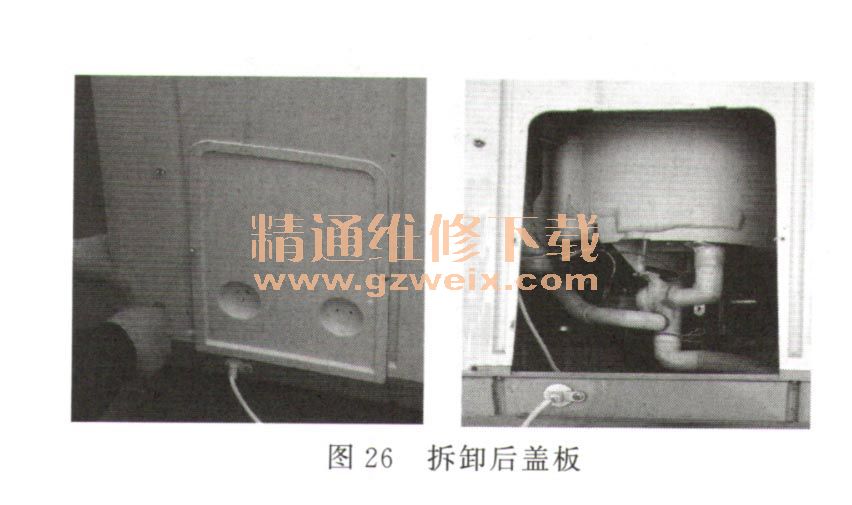

后蓋板也叫檢修窗蓋板，它的拆裝方法很簡單，用十字螺絲刀從洗衣機的后側拆下幾固定后蓋板的螺釘，向下抽出后蓋板即可。拆下后蓋板后，可以看到排水閥、電動機等部件，如圖26所示。
9．防鼠板、底座的拆裝方法
首先將洗衣機向后翻倒，用十字螺絲刀拆下防鼠板上的螺釘，向上提起防鼠板，使其從底座上拆下，如圖27①所示；然后拆下底板上固定排水內軟管的螺釘；最后拆下底板與箱體的緊固螺釘，就可將底板拆下，如圖27②、③所示。
10．離合器的拆裝
離合器固定在底盤上，一般在拆掉波輪、離心筒以后再拆它。
（1）離合器的拆卸
第一步，將洗衣機翻倒，卸下底座。

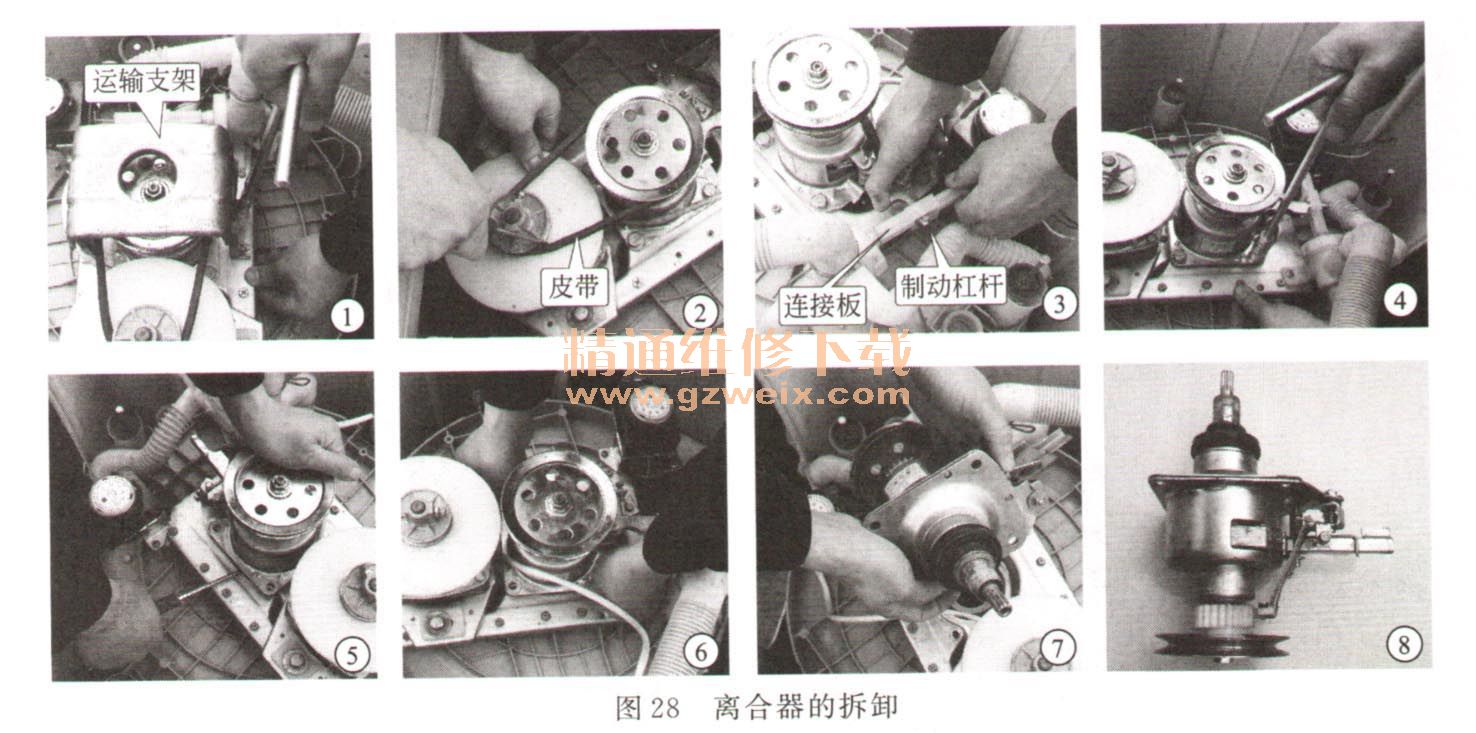

第二步，拆下運輸支架上的螺栓，如圖28①所示。隨后，取下運輸支架。
第三步，取下傳動皮帶，如圖28②所示。
第四步，將離合器制動杠桿從連接板（排水閥與牽引器間的連接板）的方孔中取出來，如圖28③所示。
第五步，用套筒扳手拆下將離合器固定在底盤上的螺釘，如圖28④所示。
第六步，將一字形螺絲釘插入離合器與底盤間的縫隙，輕輕撬離合器外殼兩側的安裝板，使離合器脫離外筒（盛水筒），如圖28⑤所示。
第七步，雙手提著離合器外殼兩側的安裝板往上拔，就可將離合器連同帶輪拔出，如圖
6-28⑥所示。
第八步，仔細查看離合器的零件是否完好和有無銹蝕等，若有，需進一步拆卸離合器。
（2）離合器的裝配將離合器安裝到底盤上。4顆緊固螺釘要按對角位置依次逐步擰緊在底盤上，以確保離合器的軸與盛水筒底部、底盤平面垂直。
（3）離合器的調整離合器正確的工作狀態應該是：在洗滌時，由棘爪將棘輪撥過一個角度，撥松其內部的抱簧，使洗滌軸與脫水軸脫離；在脫水時，棘爪放松棘輪，撥緊抱簧，使洗滌軸與脫水軸嚙合。所以，調整也應分兩種狀態進行。
洗滌狀態時的調整：排水電磁閥處于斷電狀態，將擋套螺栓旋松，移動擋套位置，使擋套與制動杠桿之間的距離為1-2mm；然后旋緊擋套固定螺釘，此時棘爪與棘輪的嚙合關系如圖29（a）所示。
脫水狀態時的調整：用手撥動排水電磁鐵拉桿（或牽引器連接板），使它置于吸合狀態，這時棘爪、棘輪之間的關系如圖29 （b）所示。如棘爪還與棘輪接觸，則應進行適當調整，使棘爪放松棘輪且兩者之間的距離為1-2mm。
11．電動機的拆裝
（1）電動機的拆卸電動機固定在底盤的鋼架上，拆卸時需將洗衣機放倒。
第一步，拆下底座，這時洗衣機底部的中心基座已露出來。
第二步，將固定在機箱上的導線松開，把電動機的導線束從與其綁扎在一起的導線束中分解出來，并將其拆開（注意記下接線位置），然后用電烙鐵或萬用表表筆給電動機的
電容器放電。
第三步，用一字形改刀撬出電動機皮帶輪上的v帶，旋轉電動機的風扇，卸下V帶，如圖30①所示。
第四步，用套筒扳手拆下電動機的安裝螺栓（（2個），這樣就可以從中心基座上拆下電動機連同皮帶輪，如圖30②、③所示。
第五步，用套筒扳手套住電動機皮帶輪的緊固螺栓，拆掉螺栓后，就可以從電動機軸上取下皮帶輪和風扇，如圖30④、⑤所示。
（2）電動機的安裝安裝電動機時，需對V帶的張力進行調整，如圖31所示。先旋松電動機安裝螺栓（2個），將V帶置于離合器皮帶輪和電動機的皮帶輪上，邊確定皮帶的張力，邊旋緊電動機的安裝螺栓。如果皮帶過緊，則不能正確地進行布量和布質的檢測，這時即使負載較少，也會造成高水位。相反，如果皮帶過松，則呈滑移狀態，即使負載很多，也會造成低水位。另外，在安裝電動機時，電動機的導線束必須很好地固定在電動機絕緣塊的導線掛鉤上，否則會斷線而損壞洗衣機。
12．排水電磁閥的拆裝方法
排水電磁閥的拆裝步驟如下。
第一步，排水電磁鐵固定在外筒的底上，拆卸時需將洗衣機放倒，拆下后蓋板。
第二步，將固定在機箱上的導線松開，找出排水電磁鐵的連接頭，將其拆開（注意記下接線位置），并將導線的捆扎帶解開。
第三步，卸下底盤上排水電磁閥的固定螺釘。
第四步，用尖嘴鉗拔出固定銜鐵的銷釘，卸下排水電磁閥。
第五步，仔細觀察排水閥是否完好，用手拉動拉桿，檢查其內部彈簧是否具有足夠大的彈性。
第六步，按照排水電磁鐵拆卸相反的順序安裝好排水電磁鐵，并連接好它的電路。
【注意】安裝排水電磁閥時，別忘記裝上防水罩，且防水罩的喇叭口朝下，以免電磁閥被淋濕。
13．排水電動機（排水牽引器）的拆裝方法
排水電動機（排水牽引器）的拆裝步驟如下。
第一步，將洗衣機一放倒，拆下后蓋板。
第二步，將固定在機箱上的導線松開，找出排水電動機的連接頭，將其拆開（注意記下接線位置）。

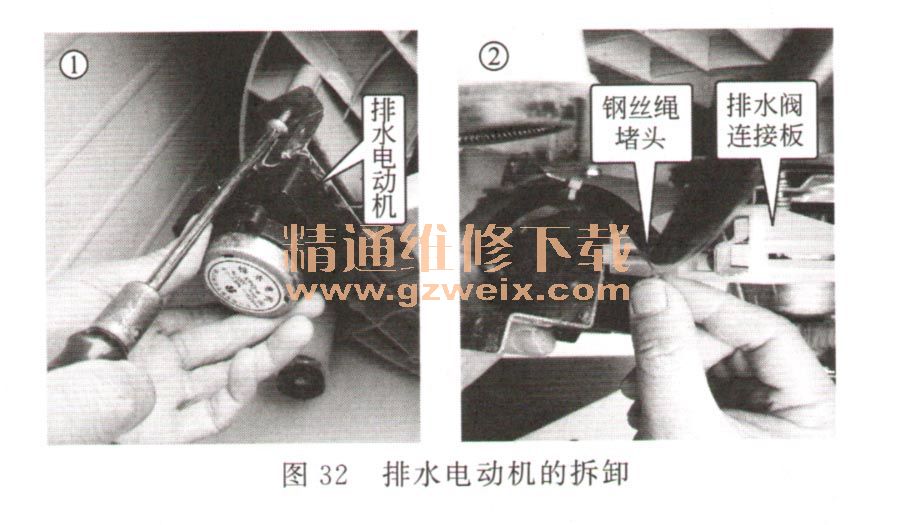

第三步，卸下旋在底盤上的排水電動機固定螺釘，如圖32①所示。
第四步，從排水閥連接板上取出排水電動機鋼絲繩堵頭，卸下排水電動機，如圖32②所示。
第五步，仔細觀察排水牽引器是否完好，用手拉動拉桿，檢查其內部彈簧是否具有足夠大的彈性。
第六步，按照排水電動機拆卸相反的順序安裝好排水電機，并連接好它的電路。
14．排水閥的拆裝方法
排水閥（即排水閥座）裝在洗衣機的底盤上，它與盛水筒排水口用橡膠套管連接并膠合密封，還與盛水筒上側的溢水管連接。排水閥的排水口與排水短管用彈簧卡子固定，閥芯拉簧從閥蓋中心穿出鉤在排水電動機連接板（或電磁鐵拉桿）上，如圖33所示。拆卸步驟如下。
第一步，用尖嘴鉗拔出固定銜鐵的銷釘；第二步，松開與底盤連接的固定螺釘；第三步，取下排水短管和溢水管；第四步，握住閥體左右轉動并向外拔，使之與外筒的排水口分離。
安裝排水閥座的注意事項：一是在安裝排水閥時，應先用膠水將橡膠套與外筒排水口粘合；二是更換排水閥后，可依靠排水閥底部的腰形螺釘固定孔來調整電磁鐵的行程，通常應為14～17mm，并應調整好離合器制動桿的位置。
15、吊桿的拆裝方法

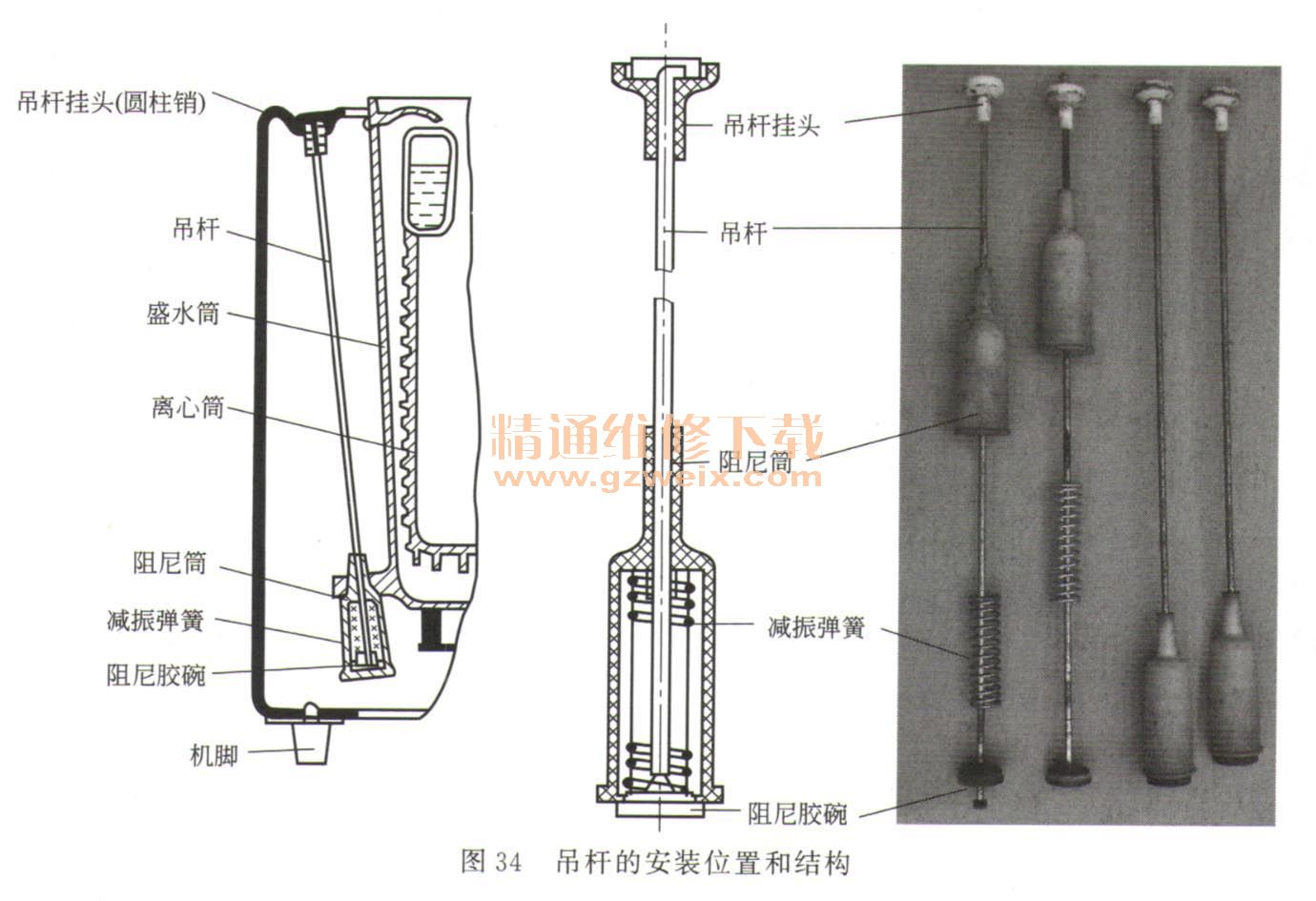

由于中心基座上裝有離合器和電動機，為了使整臺洗衣機保持平衡，有的洗衣機在中心基座上裝有配重塊，在這種情況下，四根吊桿是一樣的；有的洗衣機在中心基座上不使用配重塊，而是利用吊桿來保持平衡，在這種情況下，四根
吊桿是不一樣的，裝有電動機一側的吊桿與未裝有電動機一側的吊桿不同，裝有電動機一側的吊桿內彈簧的長度要長一些。故在拆裝全自動洗衣機的吊桿時要特別注意，若安裝不當，會造成洗衣機工作時不平衡而影響使用。波輪全自動洗衣機使用的吊桿安裝位置與結構如圖34所示。
