二、波輪全自動洗衣機分析與檢修
    （一）波輪全自動洗衣機的構成

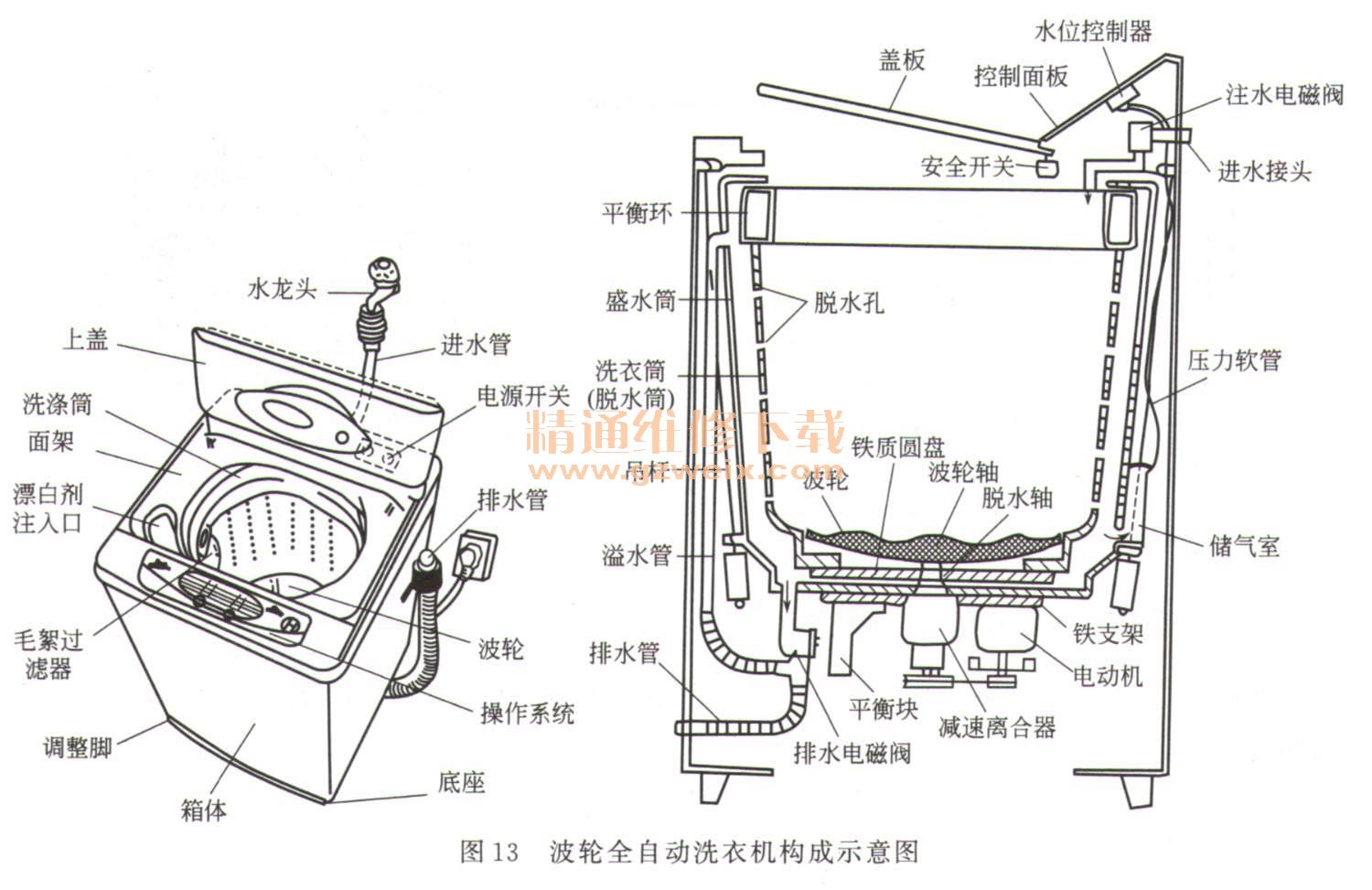

    典型的波輪全自動洗衣機由盛水筒、洗衣筒（脫水筒）、波輪、吊桿、水位開關、注水（進水）電磁閥、排水電磁閥（排水泵）、電動機、減速離合器、箱體、箱蓋及控制系統等組成，如圖13所示。

    （二）基本工作原理
    波輪全自動洗衣機的工作原理包括進水、洗滌、排水、漂洗和甩干（脫水）幾部分。而洗滌和漂洗過程還有毛絮過濾功能。
    1、洗滌、脫水、進水／排水原理
    用戶對水位高低、洗滌和漂洗時間等項目進行設置后，水位開關（傳感器）檢測到筒內無水或水位太低，告知控制系統后，控制系統輸出控制信號使注水電磁閥打開進水口，自來水通過注水電磁閥流入盛水筒內，使水位逐漸升高。當水位到達設置值后，水位開關將水位
到達的檢測信號送給控制系統，控制系統輸出控制信號，使注水電磁閥關閉，注水結束。隨后，控制系統發出控制信號，使電動機供電電路為電動機供電，控制電動機按正轉、停止、反轉的周期運轉，通過傳動帶傳動，減速器減速后驅動波輪正轉、停止、反轉交替工作，帶動筒內的衣物和洗滌液上、下、左、右連續地翻滾，使衣物之間、衣物與筒壁之間進行摩擦，實現去污清洗的目的。
    設置的洗滌時間結束后，控制系統切斷電動機的供電回路，同時輸出控制信號接通排水電磁閥的供電回路，電磁鐵動作，不僅使排水電磁閥開始排水，而且還帶動離合器制動臂使離合器的棘爪和棘輪分離，制動帶松開，準備脫水。排水結束后，控制系統控制電動機單向運轉，帶動洗滌筒高速旋轉，將衣物上的水從洗滌筒的脫水孔甩出筒外，實現甩干處理。到達甩干時間后，控制系統切斷排水電磁閥的供電，不僅使排水電磁閥關閉，而且使棘輪將棘爪固定，制動帶抱緊，回到洗滌狀態。重復以上過程，完成第1次和第2次漂洗后，再進行最后的脫水和排水過程。完成以上工作后，控制系統自動切斷電源系統，洗衣工作徹底結束。
    2．過濾原理

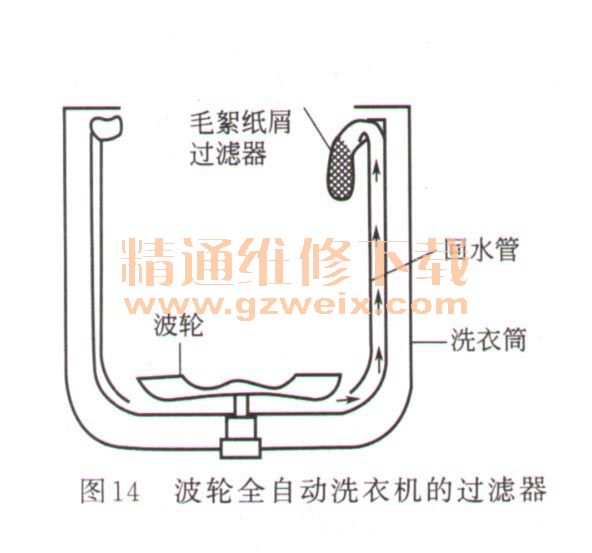

    為了避免洗滌、漂洗過程中產生的毛絮、紙屑等雜物粘到衣物上，洗滌筒內設置了強制過濾系統，如圖14所示。

    在洗滌筒內壁上嵌有扁形回水管，回水管的下端為進水口，置于洗滌筒的底部，上端接毛絮過濾器。波輪底部的葉片和洗滌筒底部的擋圈構成一個離心泵。洗滌或漂洗時，波輪旋轉，筒內的水被該離心泵抽到進水口內，通過回水管注入毛絮過濾網，使洗滌水中的毛絮、紙屑等雜物被收集在毛絮過濾網內，而不粘到衣物上，實現過濾清潔的目的。
【提示】部分型號的波輪全自動洗衣機設置了立體循環水流功能，洗滌水通過水道上來后，再通過內筒中部或上端的槽口噴流而出，形成瀑布狀的立體水流，有利于降低纏繞現象和提高洗滌效率，如圖15所示。

（三）電腦控制型波輪全自動洗衣機
    下面以海爾WA-407SCHWW型波輪全自動洗衣機為例介紹電路的原理與故障代碼。該機的電氣構成如圖16所示，接線圖如圖17所示。



    1．進水電路
    進水電路由水位傳感器、電腦板上CPU、進水電磁閥及其供電電路構成。
    按啟動／暫停鍵后，若盛水筒內無水或水位太低，被水位傳感器檢測后，產生電信號提供給電腦板上的CPU、CPU將其與對應的水位數據比較后，輸出注水的指令，控制進水電磁閥的供電電路為進水電磁閥供電。進水電磁閥的線圈獲得220V市電電壓后，使它的閥芯動作，打開閥門，開始為盛水筒注水，使水位逐漸升高。當水位達到設置值，被水位傳感器檢測后，為CPU提供相應的電壓信號，被CPU識別后停止輸出進水的控制信號，進水電磁閥失去供電而關閉，進水結束。
    2．洗滌電
   洗滌電路由電腦板上的CPU、電動機及其供電電路構成。
    當CPU識別到水到位后，CPU開始執行洗滌程序。此時，CPU兩個引腳交替輸出電動機供電的市電過零觸發信號，控制兩路供電電路為電動機的繞組交替供電，電動機在運行電容的配合下正向或反向運轉。
    3、排水電路
    排水電路由水位傳感器、電腦板上的CPU、排水牽引器及其供電電路構成。
    洗滌結束后，CPU開始執行排水程序。此時，CPU輸出排水供電的市電過零驅動信號，控制供電電路為排水牽引器供電，它內部的電動機運轉，通過機械系統一方面打開排水閥的閥門，開始排水，使水位逐漸下降；另一方面將離合器組件轉換為脫水狀態，準備脫水。當水位下降到一定位置后，水位傳感器將檢測的信號送給CPU、CPU判斷排水正常，繼續排水。如果CPU在設置時間內沒有檢測到水位傳感器的檢測信號，則判斷排水不良，停止排水并使該機進入保護狀態，同時控制蜂鳴器鳴叫，提醒用戶洗衣機出現排水故障。
    4、脫水電路
    排水結束后，進入脫水狀態。脫水期間，CPU仍輸出排水的市電過零驅動信號，使排水閥繼續排水，同時間歇輸出電動機供電的觸發信號，使電動機間歇反轉，進入間歇脫水狀態。當設置的間歇脫水時間結束后，CPU輸出連續的電動機過零觸發信號，使電動機開始高速運轉，實現快速脫水。
    脫水期間若打開筒蓋，門蓋開關（安全開關）的觸點斷開，被CPU識別后，CPU切斷輸出電動機供電觸發信號，不僅使電動機停轉，而且使排水閥復位，控制離合器剎車，實現開蓋保護。另外，若脫水期間，振動過大，門蓋開關動作時，該保護電路也會動作。
    （四）電腦控制型波輪全自動洗衣機的故障代碼

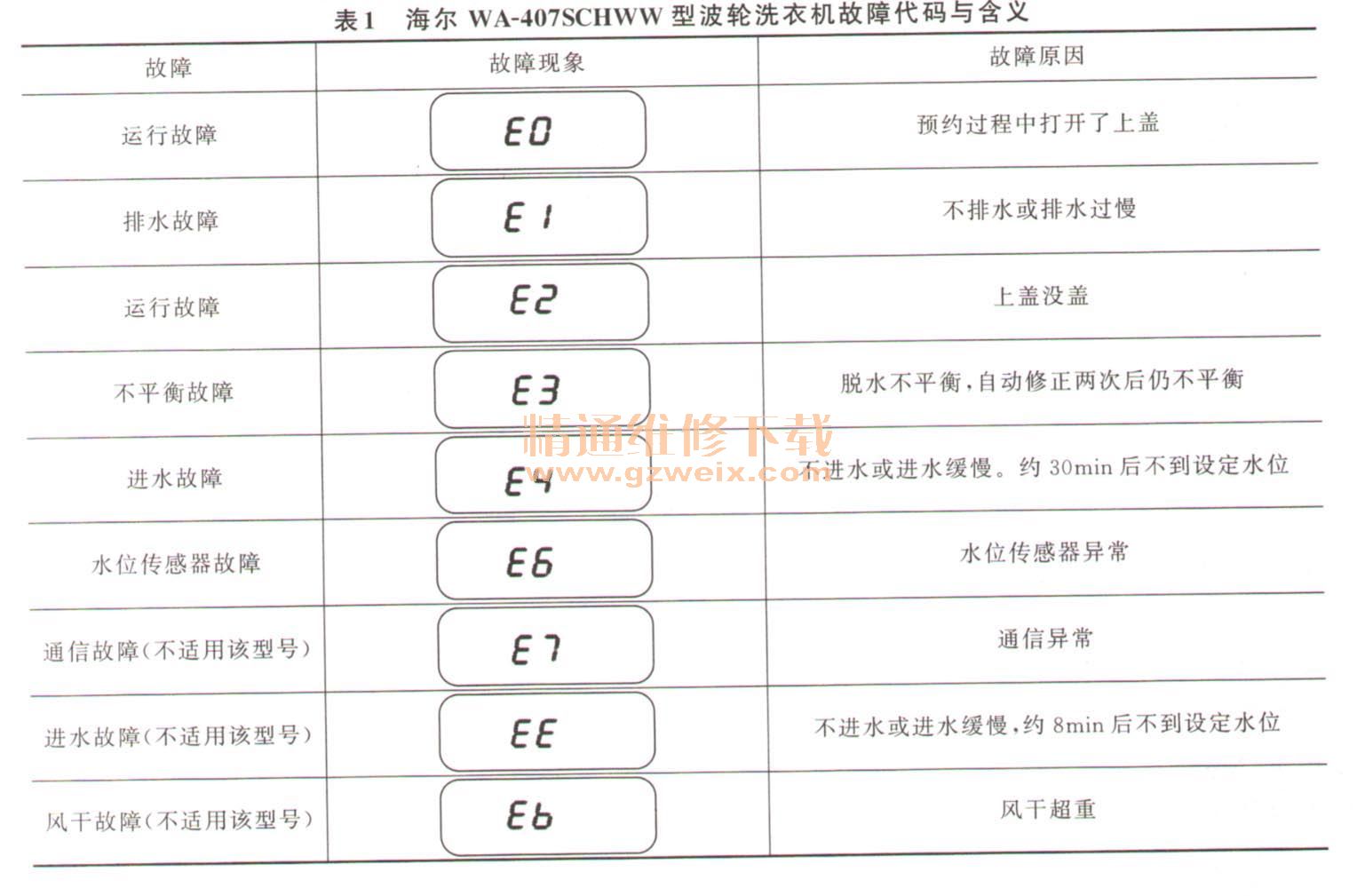

    下面以海爾WA-407SCHWW型波輪洗衣機為例介紹電腦控制型波輪洗衣機故障代碼。該機具有故障自動檢測和報警功能，所以出現故障被微處理器識別后，微處理器控制整機停止工作或不能工作，并利用顯示屏顯示E0～E4、E6、E7、EE、Eb的故障代碼，提示該機的故障原因或故障部位，如表1所示。

    （五）波輪全自動洗衣機常見故障檢修
    波輪全自動洗衣機的常見故障檢修方法如下。
    1．一通電漏電保護器就跳閘
    該機一通電保護器就跳閘的主要原因是電動機、排水電磁閥等漏電。
    首先，檢查電動機是否漏電，若是，為電動機進行烘干處理；若電動機正常，檢查排水閥否漏電。若是，維修或更換；若正常，檢查進水電磁閥是否正常。若不正常，維修或更換；若常，檢查電源電路開關和供電線路。
    2．整機不工作
    整機不工作故障的主要原因：一是供電線路異常；二是熔斷器熔斷；三是電源電路異常；是同步控制電路異常；五是微處理器電路異常。下面根據保險絲（熔絲管）是否熔斷分別進行介紹。
    （1）整機不工作，熔斷器熔斷熔斷器熔絲管熔斷，說明電腦板、電動機等負載電路有過流現象。首先，測量電腦板市電電壓輸入端阻值是否過小，若是，說明電腦板市電輸入的元器件短路（多為濾波電容、壓敏電阻擊穿），維修或更換電腦板即可；若正常，檢查電動機運行電容是否正常。若異常，更換即可；若正常，檢查進水電磁閥、排水牽引器是否正常。若不正常，更換即可；若正常，檢查電動機。
    （2）整機不工作，熔斷器正常熔絲管正常，說明沒有過流現象，但電源電路、微處理器電路未工作。首先，測量市電插座有無220V市電電壓輸入，若沒有，檢查插座與供電線路；若正常，測電腦板有無220V市電電壓輸入。若沒有，檢查供電線路；若有，說明電腦板上的電源電路、微處理器電路異常，維修或更換電腦板即可。
    3．指示燈亮，但不能進水
    該故障的主要原因：一是供水管路異常；二是啟動／暫停鍵異常；三是水位傳感器異常；四是進水電磁閥異常；五是電腦板異常。
    首先，檢查供水管路是否正常，若不正常，維修或連接；若正常，測進水電磁閥的線圈有無供電。若有，維修或更換進水電磁閥；若沒有，說明供電或控制電路異常。此時，檢查水位傳感器是否正常。若不正常，維修或更換即可；若正常，檢查啟動／暫停鍵是否正常。若不正常，更換即可；若正常，維修或更換電腦板。
    【提示】對于海爾WA-407SCHWW型波輪全自動洗衣機，它的水位傳感器異常，被CPU識別后會通過顯示屏顯示E6的故障代碼。而不進水時，顯示屏會顯示E4的故障代碼。
    4．進水慢
    該故障的主要原因：一是供水管路異常；二是進水電磁閥異常；三是排水電磁閥異常；四是排水牽引器異常；五是電腦板異常。
    首先，檢查供水管路是否正常，若不正常，維修或連接；若正常，查看是否排水閥在排水。若是，檢查排水牽引器和排水閥；若沒有排水，測進水電磁閥的供電是否正常。若不正常，維修或更換電腦板；若正常，維修或更換進水電磁閥。
    【提示】對于海爾WA-407SCHWW型波輪全自動洗衣機出現進水慢故障，顯示屏會顯示E4的故障代碼。
    5．始終進水
    該故障的主要原因：一是水位傳感器異常；二是進水電磁閥電路異常；三是電腦板異常。
    首先，測進水電磁閥的線圈有無供電，若無，維修或更換進水電磁閥；若有，檢查水位傳感器是否正常。若不正常，維修或更換水位傳感器；若正常，維修或更換電腦板。
