導讀:本文以電路的功能為主線介紹變頻空調器主要單元電路的結構類型及工作原理,對應的軟件程序設置,易損件的硬件及造成的故障現象。
3.1室外機的220VAC供電控制電路
室外機的220VAC工作電壓,由室內機電腦板控制,具體講由室內電腦板上的體積最大的繼電器觸點開關的通斷控制。

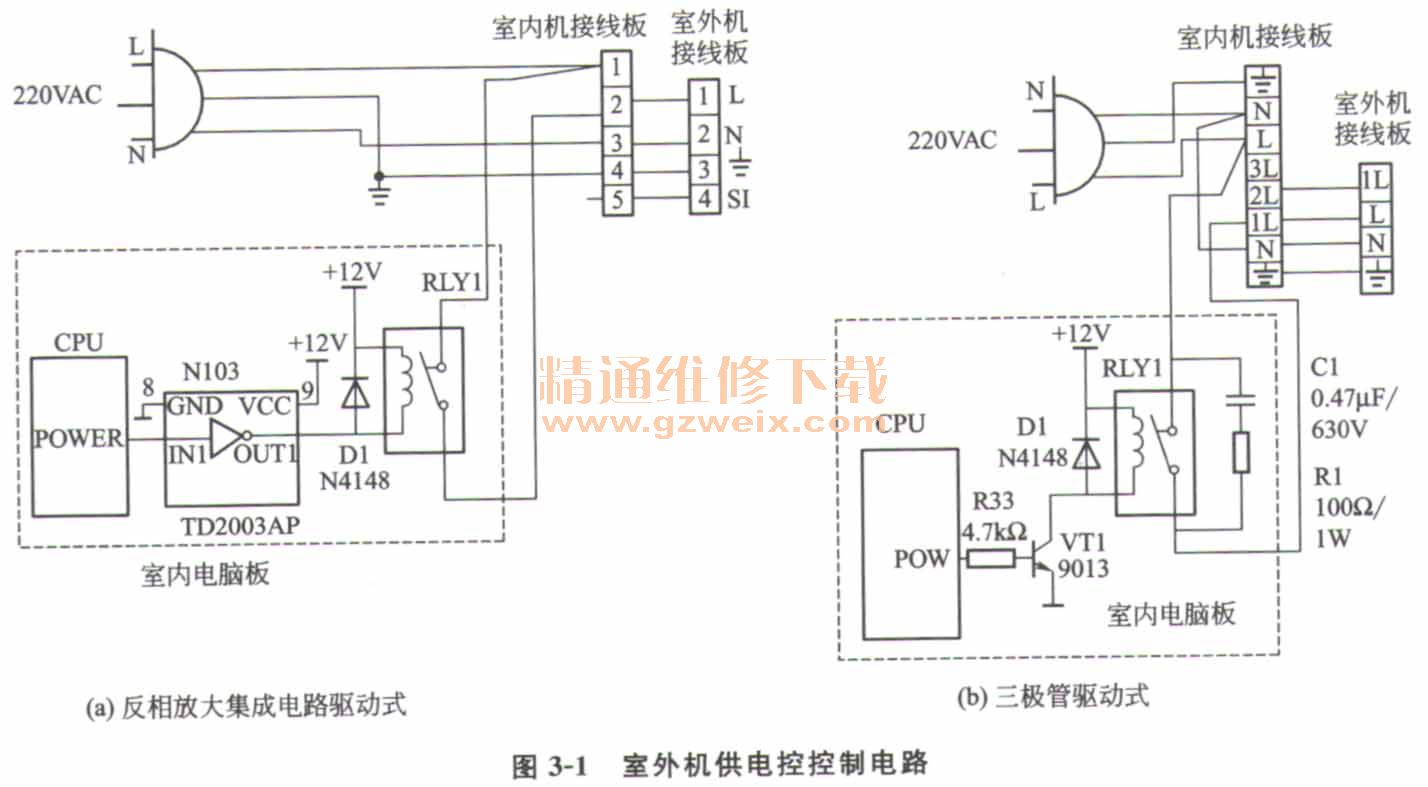

如圖3-1所示是兩種常見的室外機的220VAC供電控制電路,分為三極管驅動方式、反相放大集成電路驅動方式,兩者的工作原理基本相同,下面以圖3-1 (a)為例進行介紹。

開機后,室內電腦板上CPU的電源控制POWER端輸出+5V左右高電平,提供給反相放大器TD2003AP的輸人端IN1,被反相放大后由輸出端OUT1輸出0. 8V左右低電平,使繼電器RLY1的線圈兩端形成約11V的電壓差,電流流經線圈就會形成磁場,磁場吸動銜鐵移動至接通觸點開關,RLY1的觸點被接通,就會通過220V-L并經由室內機接線板的2腳,提供給室外機。室外機220VAC供電的走向如下。
220VAC的L線→室內機接線板1腳→RLY1的觸點開關→室內機接線板的2腳→室外機接線板的1腳。
220VAC的N線→室內機接線板3腳→室外機接線板的2腳。
經驗:
這部分電路不工作,會造成室外機無220VAC,室內外機無法通信,會出現空調器報警通信故障代碼現象。易損件的器件是RLY1繼電器,其損壞的典型表現是觸點開關不能接通,但測所連接反相驅動器的輸出端為0. 8V左右正常值。
資料:
當室內機接收開機指令后就向室外機供電,但海信KFR-2106GW/BP機在室內機接收不到室外通信信號時,則室內機向室外機供電30s左右停止,空調器則表現為壓縮機啟動又停止。
3.2壓縮機電路
壓縮機電路,又稱變頻模塊IPM逆變電路,是室外機及整機的核心,室內外機的大部分單元電路都是為壓縮機電路服務的。壓縮機的工作狀態及運轉速度受許多因素影響。
如圖3-2所示是變頻空調器的壓縮機電路框圖。室外電腦板上CPU把采集到的室外各種溫度信息、電流信息、電網電壓信息,及室內機傳送過來的室溫和設定溫度信息,按軟件程序進行綜合運算后,輸出六路PWM脈寬調制信號,經變頻模塊驅動電路放大后,控制變頻模塊把+300V(或+380V)直流電壓,轉化為電壓和頻率可控的三相電U、V、W,輸送給變頻壓縮機,達到調節壓縮機轉速的目的。

資料:
1.變頻壓縮機所需三相電,有的用U、V、W表示,也有的用R、T、S表示。
2.電腦板上CPU和變頻模塊上的PWM1、PWM2、PWM3、PWM4、PWM5、PWM6六路壓縮機控制信號,分別是U、V、W三相電控制信號的正反相信號,表示方法還有“PWM1 + 、PWM1-、PWM2 +、 PWM2-、PWM3 +、 PWM3-”或“U+、U- 、V+、V-、W+、W-”或“Z、Y、X、-U、-V、-W”或UP、VP、WP、UN、VN、WN (P表示正極性信號、N表示負極性信號)。
3.2.1交流變頗壓縮機電路
交流變頻壓縮機電路,由室外電腦板、變頻模塊驅動電路、變頻模塊IPM、變頻壓縮機等組成。有的變頻模塊內置驅動電路。
(1)室外電腦板+變頻板+變頻模塊式的壓縮機電路

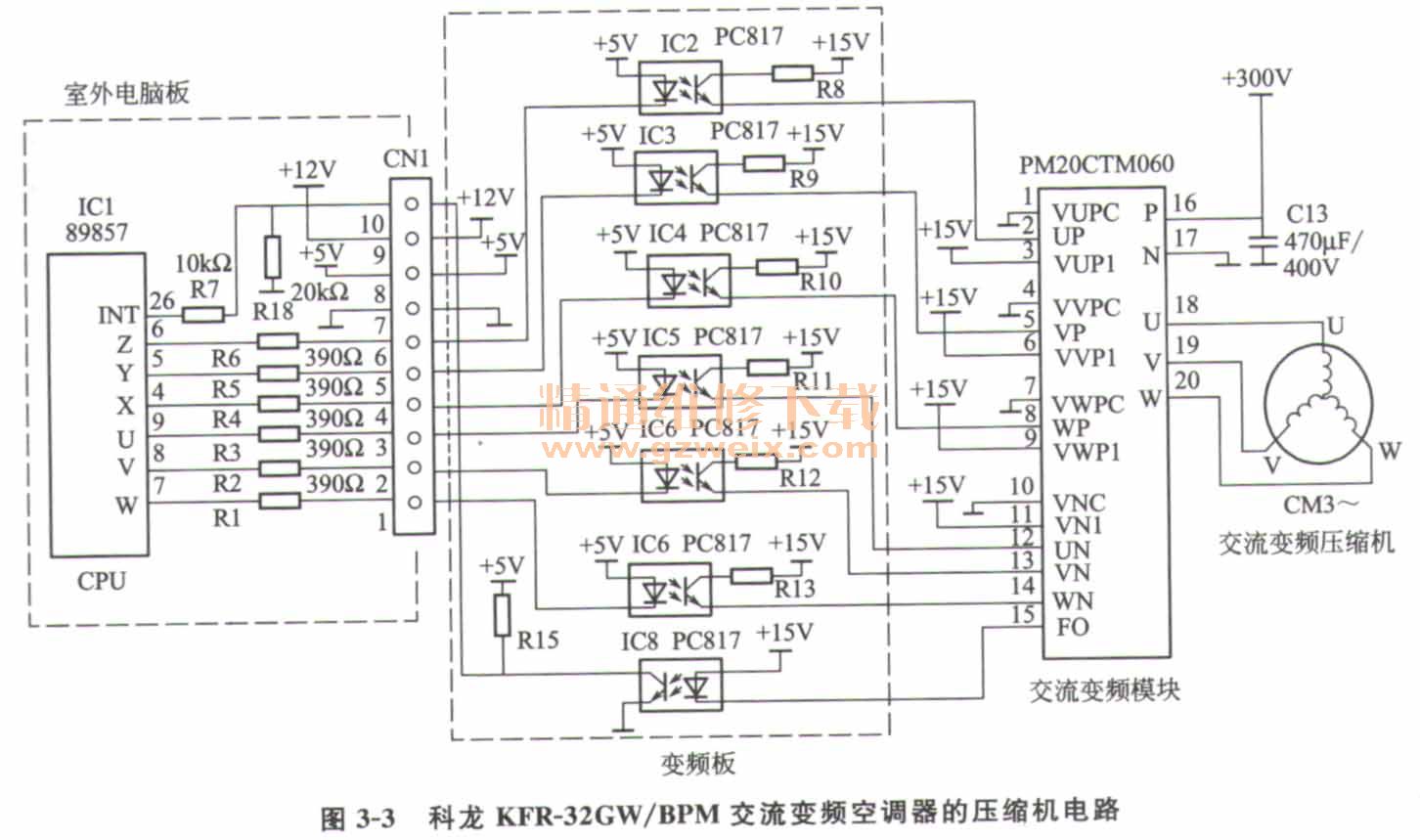

如圖3-3所示是科龍KFR-32GW/BPM交流變頻空調器的壓縮機電路,由室外電腦板、變頻板、交流變頻模塊、壓縮機等組成。

制冷/熱運行時,室外電腦板上的CPU由Z、Y、X、U、V、W腳輸出六路PWM脈沖,經隔離電阻R6~R1,送IC2~I(xiàn)C7進行放大及強弱電隔離后,提供給交流變頻模塊PM20CTM060的UP、VP、WP、UN、VN、WN (P表示正極性、N表示負極性)腳,控制PM20CTMO60內六個IGBT輪流導通的時間及順序,在20、19、18腳形成三路相位差為120°的正弦電壓,驅動變頻壓縮機CM3運轉在相應的轉速上。
當要求空調器制冷/熱量大時,CPU輸出的PWM壓縮機控制信號的占空比大時,變頻模塊的18~20腳輸出的U、 V、W三相電的電壓及頻率高,壓縮機轉速快;反之相反。
當交流變頻功率模塊出現過熱、過流、短路等故障時,其15腳FO端就會輸出一個故障信號,通過IC8光電禍合器,送給CPU的INT(中斷),CPU據此立即停機保護,并令室內外機停轉并令室內機的“壓縮機燈閃”以報警“出現故障”,室外機“LED4燈閃爍14次”以報警“IPM變頻模塊故障”。此時,進人故障自診(按室內機面板上的“應急開關”)則室內機“運行燈亮”表示“IPM模塊故障”。
