第一章 變頻空調器的整機結構和工作原理
    1．1變頻空調器的整機結構
    目前，變頻空調器逐漸成為空調器中的主流產品，因此，為了能夠正確識別、使用、維護和維修變頻空調器，了解和掌握變頻空調器的原理、主要部件的結構特點和維修技能已成為現在維修人員的當務之急。

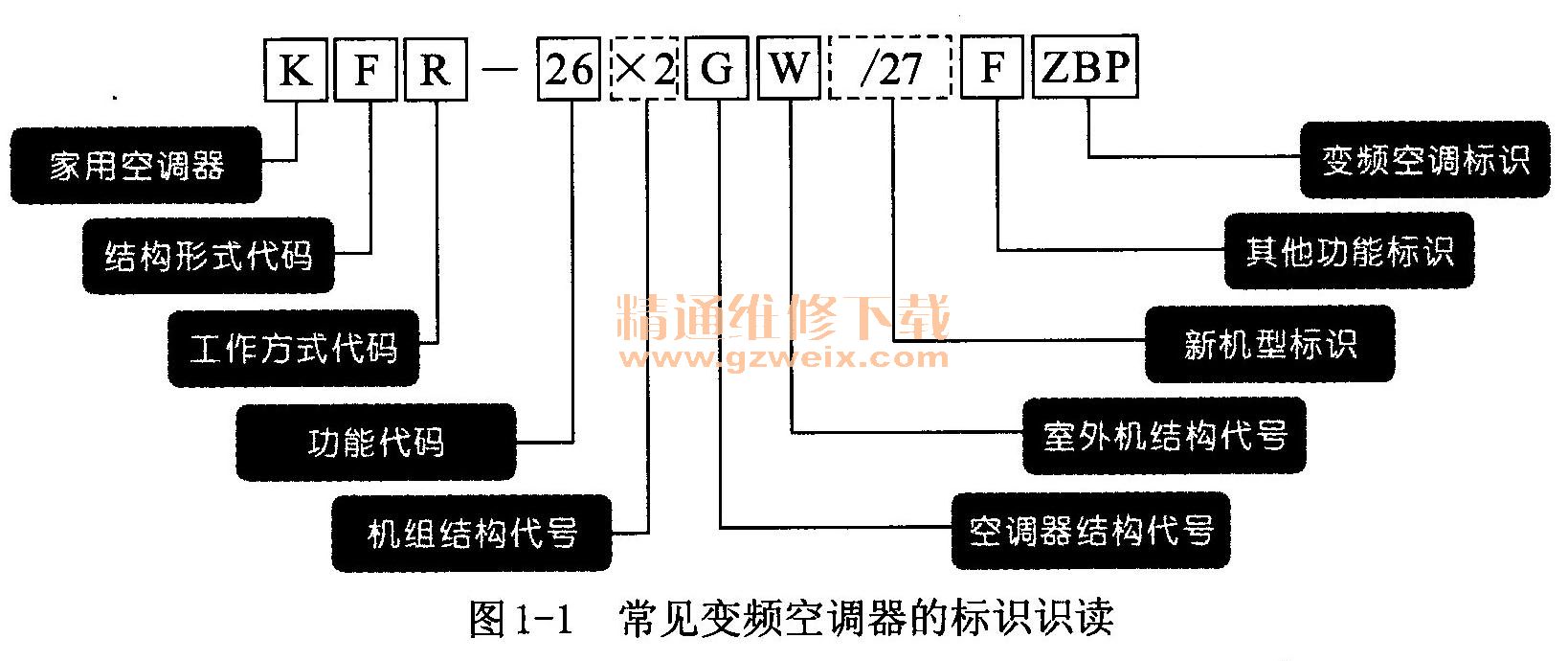

    變頻空調器如此廣泛，在選用時，要如何快速地判斷空調器是變頻空調器還是定頻空調器呢？這就需要根據變頻空調器的標識進行區分，如圖1-1所示。

    常見變頻空調器的標識，可參見表1-1所列。

    例如：海信KFR-26GW/27FZBp型空調器，根據該空調器的標識可知該空調器為熱泵型分體壁掛式變頻空調器，具有負離子健康功能，其額定功率為2. 6kW，新型機功率為2. 7kW。
    關鍵提示：
    有些空調器其室內機和室外機進行單獨標注，例如：海信KFR-35GW/06ABP型空調器，該空調器室內機的參數規格標識為“KFR-35G/06ABP”，室外機標識為“KFR-35W/06ABP”，如圖1-2所示。

    其中，室內機型號KFR-35G/06ABP中，"35”表示該空調器制冷量為35kW，“G”表示分體壁掛式空調器室內機，“06”表示改進序號，“A”表示設計序號，"BP”表示變頻。
    室外機型號KFR-35W/06ABP中，“35”該空調器制冷量為35kW，"W”表示室外機，“06ABP”與室內機的含義相同。
    由此可見，變頻空調器對于改進機型的標識有兩種方法，一種是以功率（如：/27）方式表示，這種比較常見，其含義也明確；另一種是以序號（如：/06）方式，這種方式含義只有生產廠商明確，不便于用戶理解。

    1.1.1分體壁掛式變頻空調器的室內機結構

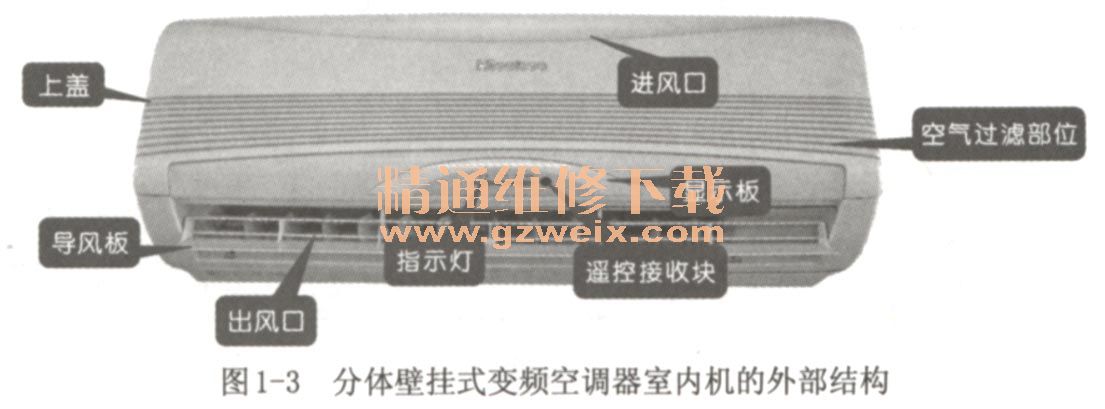

如圖1-3所示為分體壁掛式變頻空調器室內機的外部結構，主要由進風口、空氣過濾部件、顯示板、指示燈、遙控接收塊、導風板、出風口等部分構成。

    將分體壁掛式變頻空調器室內機分解后，可清楚地看到上蓋、導風板、過濾網、空氣凈化器、管路組件、貫流風扇組件、機殼、底座以及電路板組件等構成，其結構如圖1-4所示。

    分體壁掛式變頻空調器室內機的電路主要分為控制電路、電源電路、顯示接收電路和通信電路等，這些電路之間進行信號的相互傳輸，實現變頻空調器的正常運轉，而由于分體壁掛式變頻空調器室內機安裝較緊湊，其控制電路、電源電路和通信電路均位于同一塊電路板上，如圖1-5所示。

    1.電源電路
    電源電路為分體壁掛式變頻空調器的動力源，該電路主要由變壓器、整流元器件、濾波電容、穩壓元器件等構成，如圖1-6所示。

    2．通信電路
    通信電路是室內機和室外機傳輸信號的通道，該電路主要由光電禍合器構成，位于電源電路旁邊，如圖1-6所示。
    3．控制電路

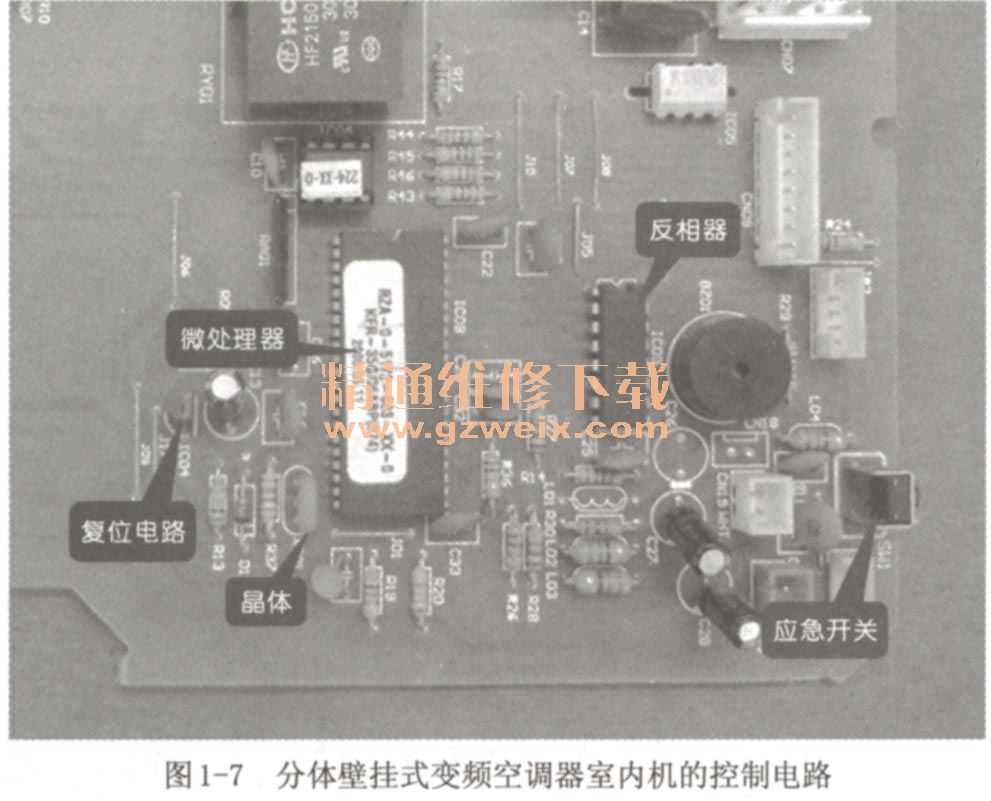

    控制電路是分體壁掛式變頻空調器的核心控制部分，該電路主要由微處理器等元器件構成的，其實物如圖1-7所示。

    4.顯示接收電路
    顯示接收電路用于顯示空調器當前的工作狀態，并接收遙控器送入的遙控信號，主要由指示燈、遙控接收器等構成。
