第2章 變頻空調器故障特點和判別方法
   2.1變頻空調器的故障特點與基本檢修方法
    空調器工作的環境比較惡劣，一般都在炎熱的環境或是寒冷的環境，因而發生故障的情況比較多，在檢修變頻空調器的過程中，可根據空調器的故障特點大致判斷出故障原因，并遵循檢修流程查找出故障點，對變頻空調器進行檢修。
    2．1．1變頻空調器的故障特點
變頻空調器出現故障后通常會出現壓縮機間歇工作、制冷／制熱效果不良、自動停機、通電無反應、室外機不工作等故障。
    變頻空調器是在普通空調器的基礎上加入了變頻驅動電機，實際上是在壓縮機電機的驅動電路中采用了變頻控制電路，其他的部分基本上沒有多大的區別。
    1.變頻壓縮機間歇運轉的故障
    變頻空調器的壓縮機主要由變頻模塊控制，并由過熱保護電路對壓縮機進行保護控制。變頻壓縮機出現間歇運轉的故障后，往往會引起變頻空調器出現制冷／制熱效果不
良、有噪聲、顯示故障代碼等故障。

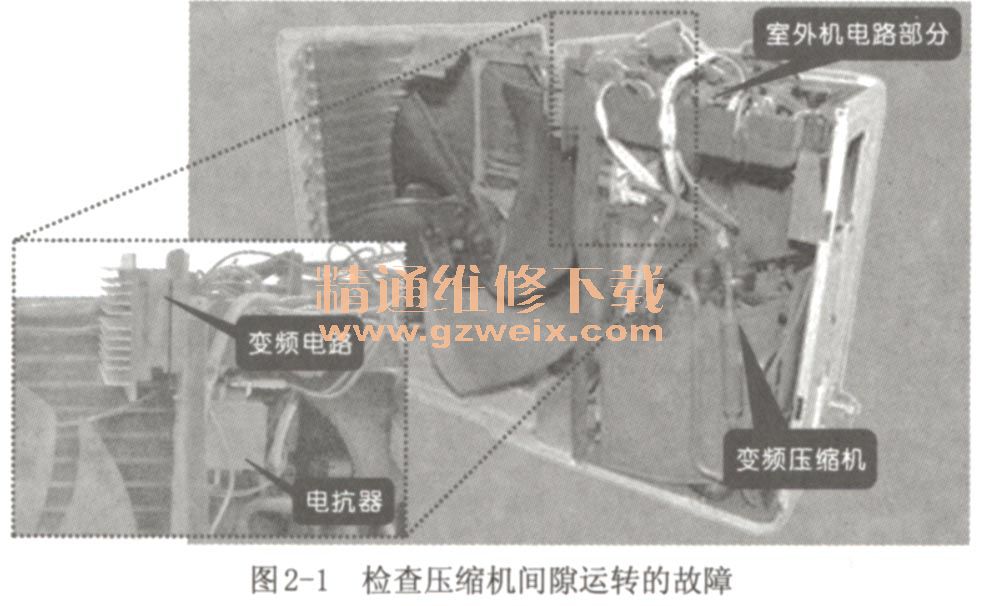

    當變頻空調器出現壓縮機間歇運轉的故障時，應重點檢查變頻壓縮機的過熱保護器、保護電路、電抗器、變頻驅動電路等是否存在故障，如圖2-1所示。

    2.變頻壓縮機不運轉的故障

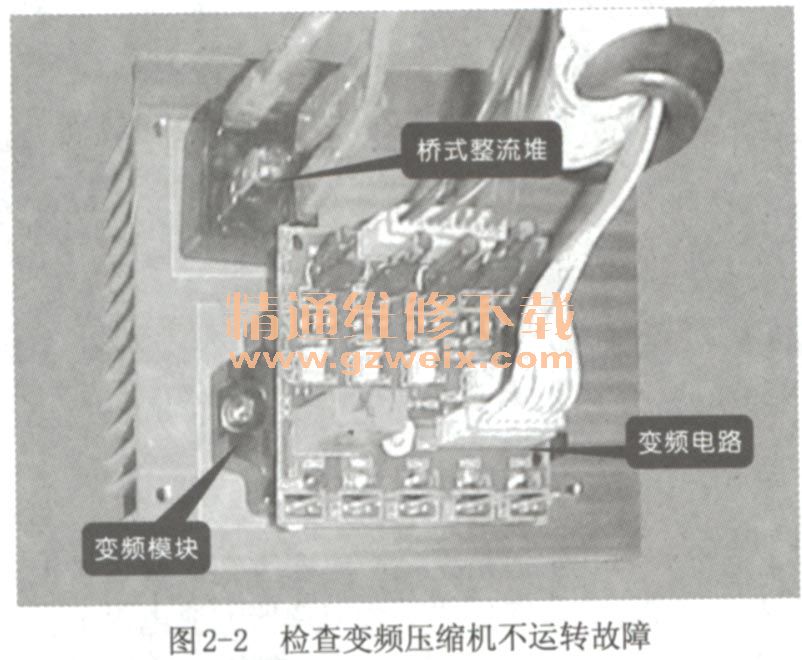

    變頻壓縮機不運轉通常是由于橋式整流堆、變頻電路、控制電路、電源電路等引起的，且壓縮機不運轉，常導致變頻空調器出現不制冷、不制熱的故障。排查變頻壓縮機不運轉的故障時，可先檢測橋式整流堆和變頻電路，再對控制電路、電源電路電路進行檢測，如圖2-2所示。

    3.變頻電路故障
    變頻電路由控制電路對其進行驅動控制，并由電源電路為其提供280V左右的直流電壓，當變頻電路工作后，進而驅動變頻壓縮機運轉。變頻電路損壞除了導致壓縮機不運轉的故障外，還會引起變頻空調器出現故障代碼、運行停機、啟動跳閘等故障。

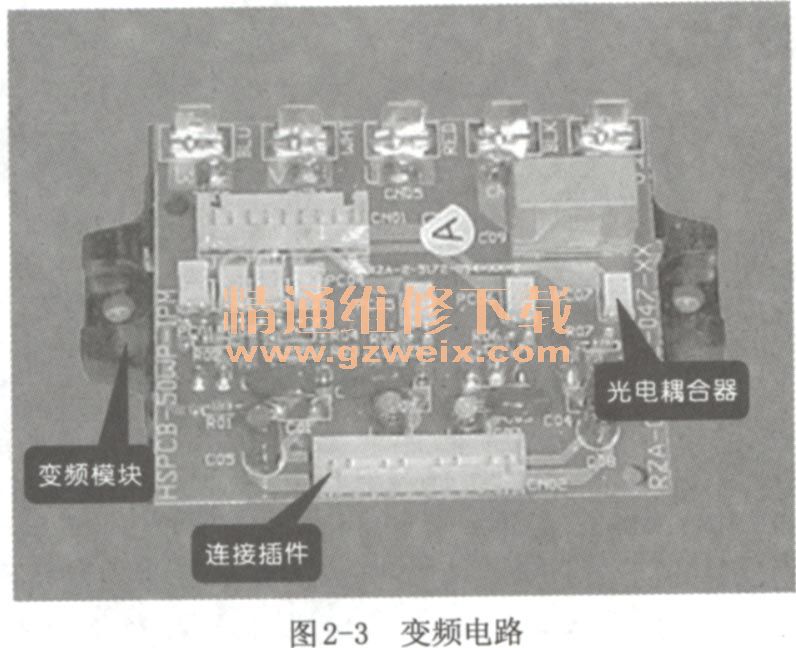

    檢修變頻電路的故障時，應注意變頻電路的高壓供電橋式整流堆。檢修變頻電路，可重點對其內部的變頻模塊、光電禍合器、保護二極管等進行檢修，如圖2-3所示。

    4.通電無反應的故障
    變頻空調器出現通電無反應的故障時，往往表現為通電后，使用遙控器控制變頻空調室內機、室外機均無反應。出現此種現象，通常是由遙控接收電路、控制電路、電源電路所引起的。在檢查開機無反應的故障時，可先確定變頻空調器的熔斷器是否良好，如圖2-4所示，再依次排除遙控接收電路、電源電路等故障原因。

    5.不通電的故障

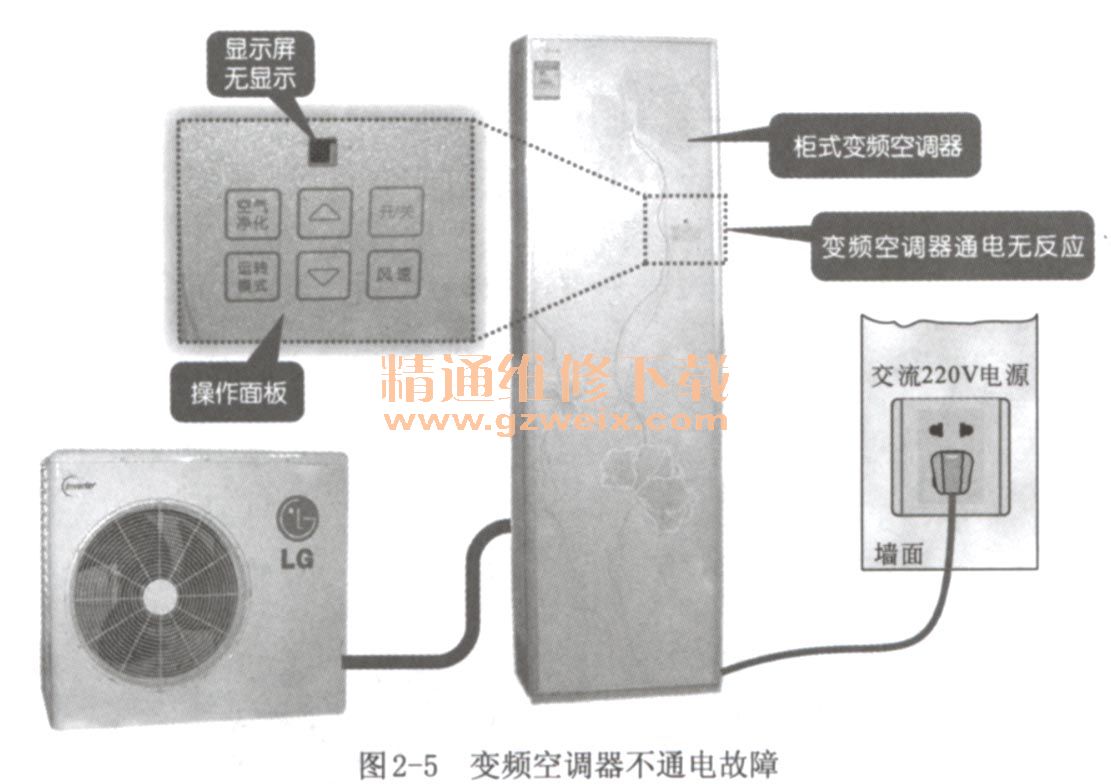

    變頻空調器不通電故障，即是指通電無反應。變頻空調器連接電源后，分體柜式變頻空調器顯示屏無任何顯示，或者分體壁掛式變頻空調器無通電提示音。分體柜式變頻空調器使用操作面板操作時，無任何反應，且用遙控器控制時空調器也無開機情況，如圖2-5所示。

    變頻空調器出現不通電的故障，往往是由電源電路、通信電路、控制電路損壞所導致的。檢修時，可重點對電源電路和通信電路進行檢測。
    6.開機跳閘的故障
    開機跳閘的故障，是指變頻空調器通電后良好，當開機啟動時，室內的整個電路就出現保護器跳閘的現象。出現此種現象，說明變頻空調器的內部電路有短路或漏電的情況。此種故障，往往是由于空調器的風扇電機的啟動電容損壞、變頻模塊擊穿、電源電路、濾波器、橋式整流堆、濾波電容或電抗器損壞所導致的。
    變頻空調器的啟動電容主要用于控制變頻空調器的室外風扇、變頻模塊的啟動工作等，當啟動電容損壞后，通常會引起線路中的電流沖擊較大，從而導致開機跳閘的故障。如圖2-6所示為變頻空調器室外機電路中的濾波電容。

    7.制冷管路異常的故障
    變頻空調器制冷管路主要包括室內機管路、之外及管路等，例如蒸發器、四通閥、干燥過濾器、毛細管、冷凝器等，制冷管路出現異常后，通常表現為制冷／制熱效果差、不制冷／制熱、管路結霜、不制冷、管路泄漏等故障。如圖2-7所示為變頻空調器的制冷管路。

    8.自動停機的故障
    變頻空調器的自動停機故障，通常表現為變頻空調器運行一段時間后，變頻空調器不運轉，當重新啟動后又出現運行一段時間停機的現象。

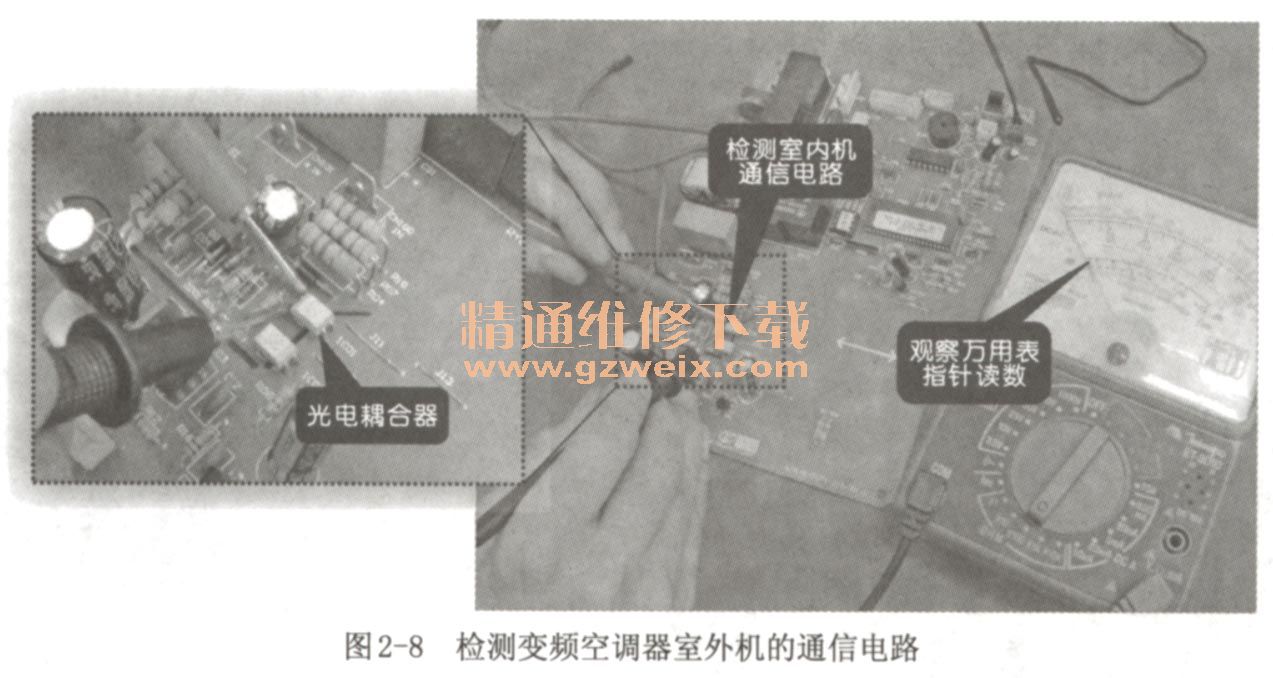

    變頻空調器出現自動停機的故障大多是由變頻空調器的通信電路、保護電路、控制電路、電源電路等出現故障所導致的。檢修過程中，可重點對保護電路進行檢測，如圖2-8所示。

    9.室內機工作，室外機不工作的故障
    變頻空調器室內機工作，室外機不工作故障。該故障是指變頻空調器通電后，室內機可以工作，而室外機壓縮機不運轉，四通閥無動作、室外風扇不運轉故障。

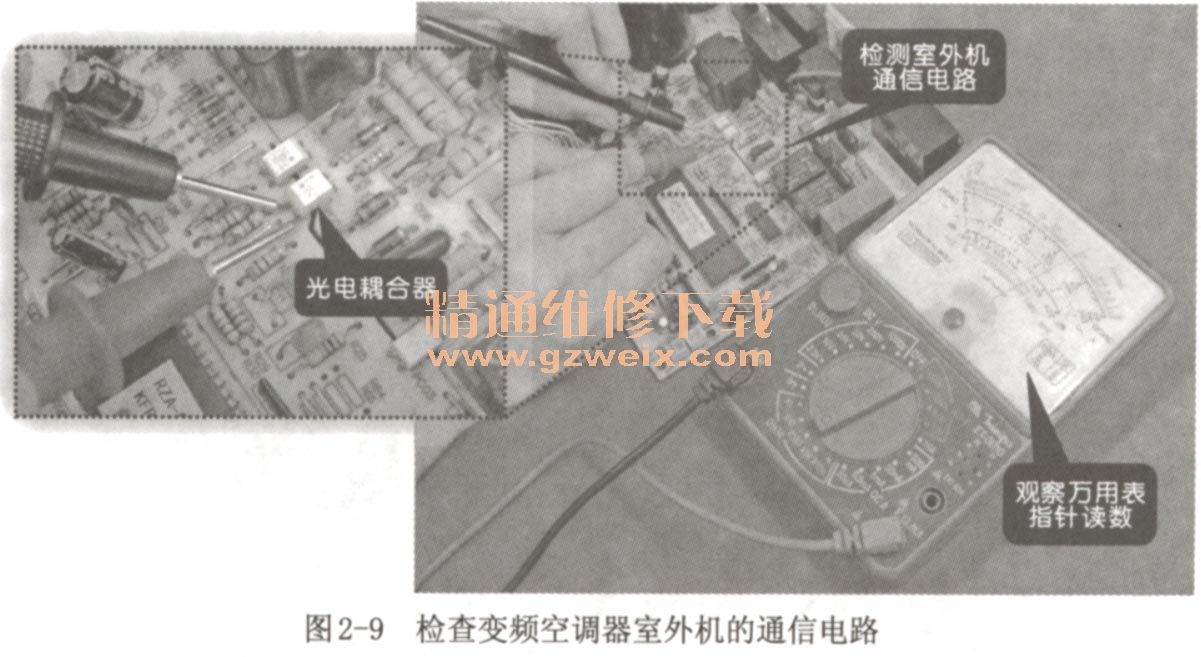

    變頻空調器出現此種故障現象時，主要是由于通信電路、室外機控制電路、室外機電源電路、室內外機連接端子損壞所導致的。如圖2-9所示為檢查變頻空調器室外機的通信電路。
