3．2．3認識變頻空調器室外機風扇組件
    變頻空調器的室外機風扇組件，通常安裝在冷凝器內側，將室外機外殼拆下后，就可以看到室外機風扇組件，如圖3-67所示。壁掛式變頻空調器與柜式變頻空調的室外機結構相同，都采用軸流風扇加速室外機空氣流動，對冷凝器進行散熱。

    1.室外風扇組件的結構
    變頻空調器室外機風扇組件主要是由軸流風扇、風扇電機等構成的，如圖3-68示。

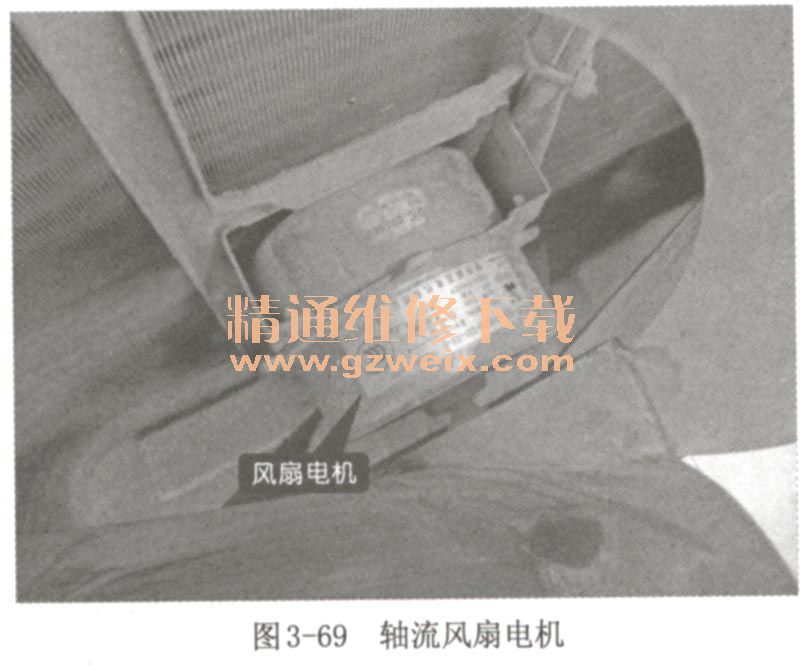

    室外風扇電機的主要作用是帶動軸流風扇將冷凝器散發的熱量吹向室外，加速冷凝器的冷卻。如圖3-69所示為軸流風扇電機。

    室外風扇組件，除了機械部件外，還包括風扇電機驅動電路和風扇啟動電容，如圖3-70所示。室外機微處理器通過反相器控制繼電器導通／截止，從而控制風扇電機的運轉。

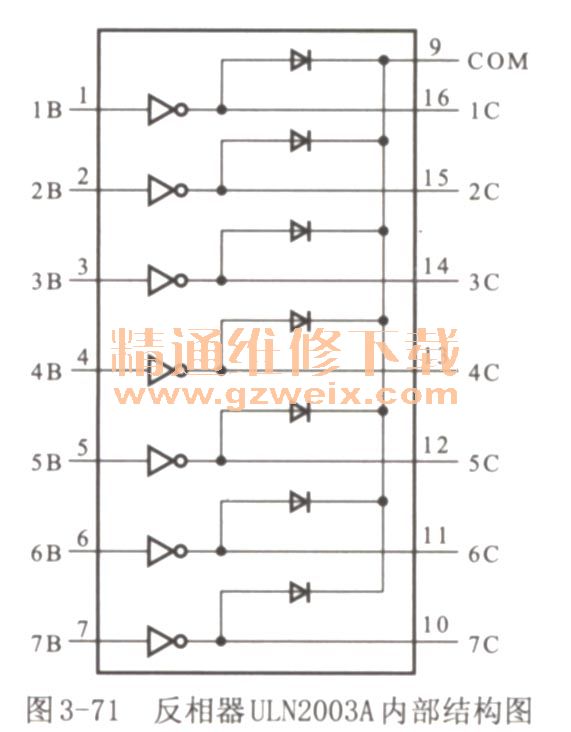

    如圖3-71所示為反相器ULN2003A的內部結構圖。

    2．室外機風扇組件的工作原理動性

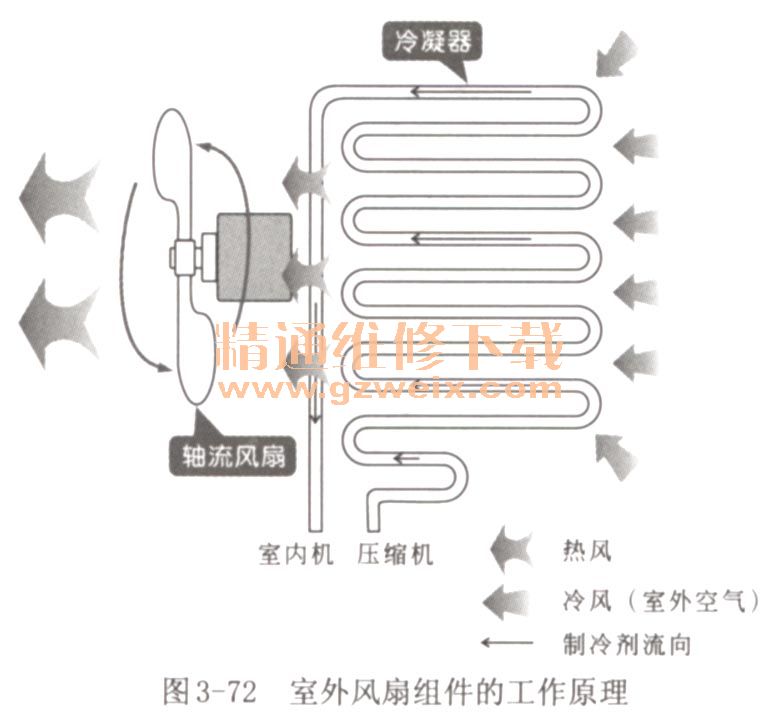

     如圖3-72所示為室外風扇組件的工作原理。室外風扇運轉后，室外空氣會在扇葉的帶動下，將冷凝器散發的熱量帶走，加速冷凝器散熱。

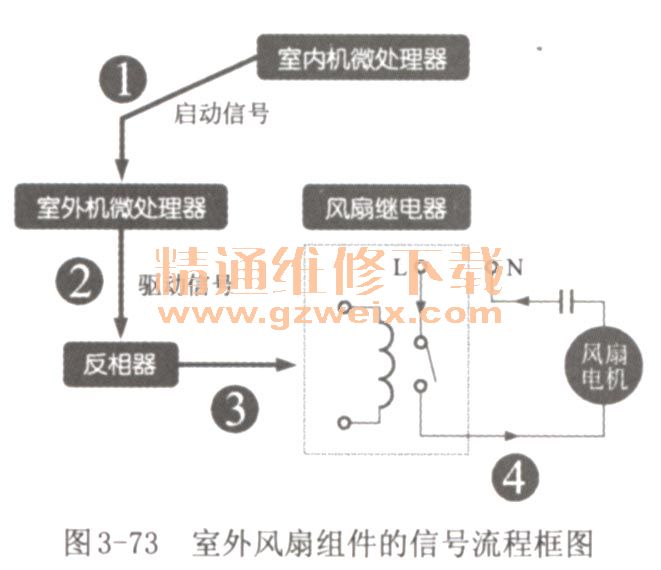

    如圖3-73所示為室外風扇組件的信號流程框圖。1變頻空調器啟動后，室內機微處理器通過通訊電路向室外機微處理器發出啟動信號。2室外機微處理器接收到啟動信號后后，向反相器發出驅動信號，3由反相器控制繼電器工作。4繼電器導通后，便接通室外風扇電機的供電電壓，室外風扇開始運轉。

    如圖3-74所示為海信KFR-35GW/06ABP變頻空調器室外機風扇驅動電路。從圖中可以看出，1室外機微處理器U02向反相器U01（ULN2003A）輸送驅動信號，該信號從①、⑥腳送入反相中。2反相器接收驅動信號后，控制繼電器RY01和RY02導通或截止。3通過控制繼電器的導通／截止，從而控制風扇電機的供電電壓，并經啟動電容為啟動繞組供電，會使風扇電機運轉。

    關鍵提示：
    變頻空調器的室外機風扇與室內風扇一樣，也具有變速功能，室外機微處理器根據空調器當前運行模式，通過控制繼電器轉換不同的觸點，來改變室外風扇電機的轉速。
