3.4變頻空調器閘。組件的檢修方法
變頻空調器的閘閥組件是室外機的制冷管路系統中的組成部分,主要有四通閥、單向閥、電子膨脹閥以及二通、三通截止閥等部件。
3.4.1認識變頻空調器閘閥組件

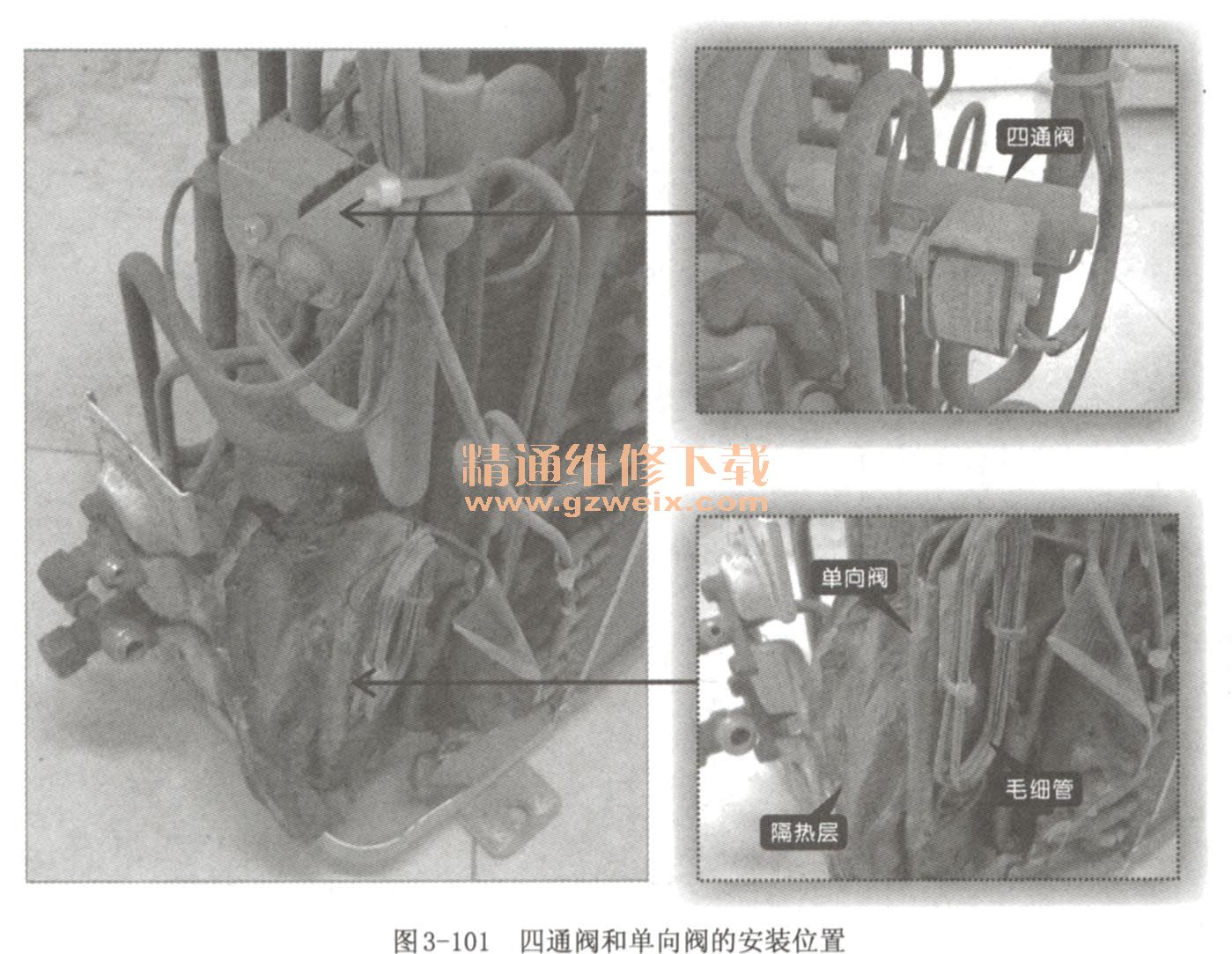

拆開變頻空調器的室外機,在室外機的管路部分可找到四通閥和單向閥,如圖3-101所示。四通閥安裝在室外管路的上部,它有四根管口與制冷管路相連;單向閥與毛細管相連,由隔熱層保護。

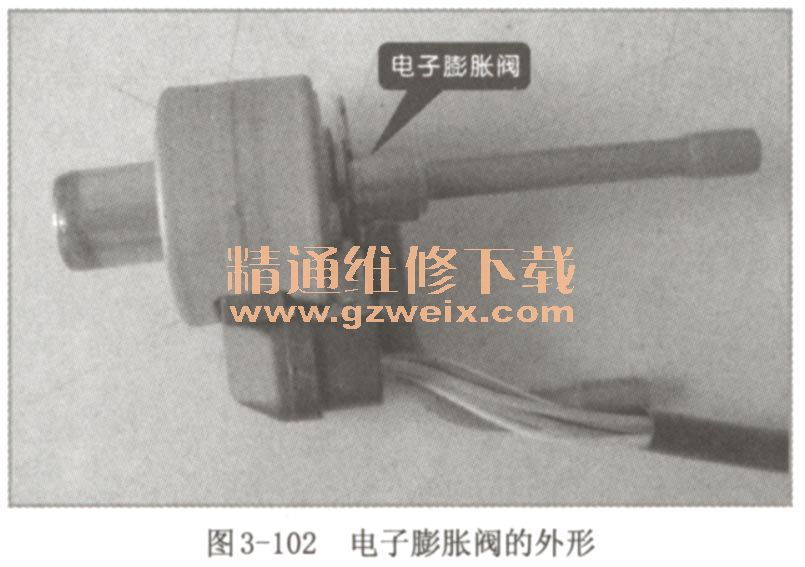

新型變頻空調器中,多使用電子膨脹閥代替毛細管作為節流裝置,并且電子膨脹閥還具有控制制冷劑流量的功能。如圖3-102所示為電子膨脹閥的外形。

1.變頻空調器閘閥組件的結構
(1)四通閥的結構

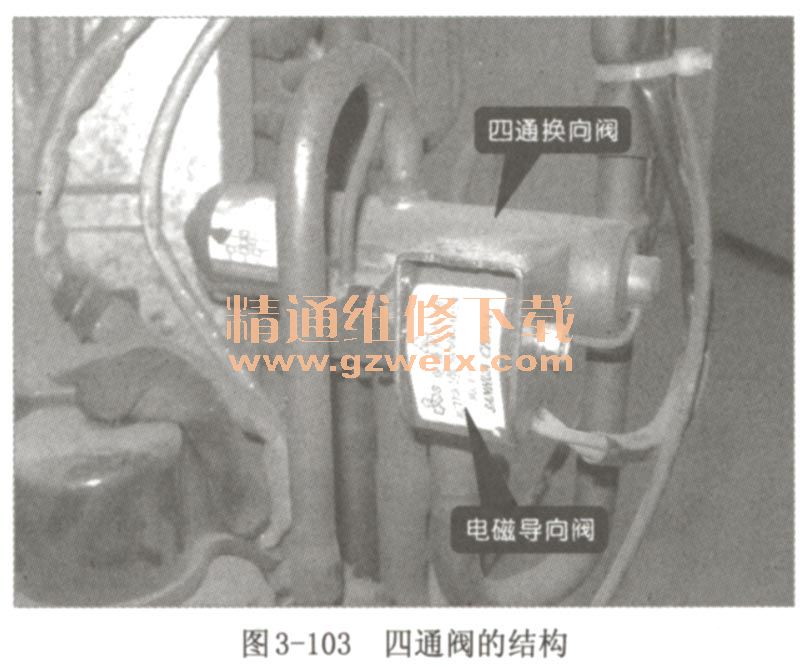

變頻空調器中常使用電磁四通閥,即四通閥,來控制制冷劑流向,從而改變空調器的工作狀態,實現冷暖狀態的轉變。如圖3-103所示為四通閥的外形和安裝位置,它安裝在管路系統中,與多個管路相連,受電路控制。

電磁導向閥是由閥芯、彈簧、電磁線圈等構成的。四通換向閥是由滑塊、活塞和4根連接管路構成的。如圖3-104所示為電磁導向閥和四通換向閥的內部結構。

(2)單向閥的結構

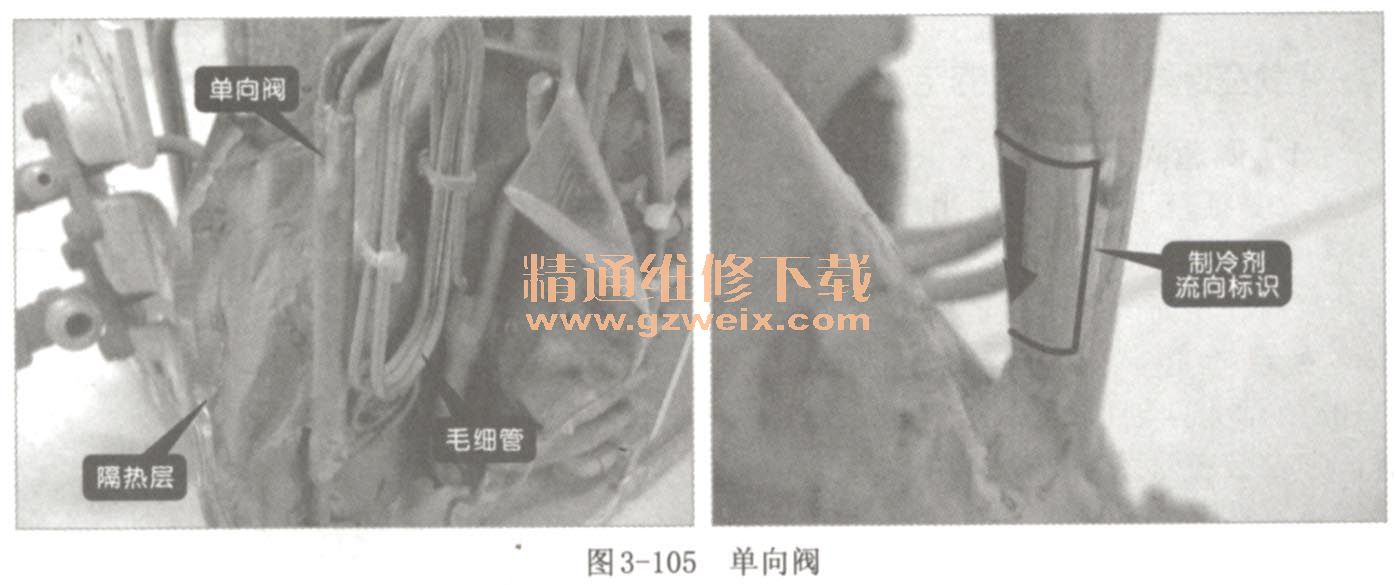

單向閥與毛細管直接連接,并且其表面有方向標識,如圖3-105所示。單向閥在空調器停機時,可防止制冷劑回流,平衡制冷系統內部壓力,以便再次啟動。單向閥根據內部結構的不同,可分為針形單向閥和球形單向閥。針形單向閥,主要是由尼龍閥針、閥座和限位環構成的,如圖3-106所示。球形單向閥,主要是由鋼球、閥座和限位環構成的,如圖3-107所示。



關鍵提示:
在更換單向閥時,一定要根據原單向閥的方向標識來安裝新單向閥,以防方向裝錯影響空調器工作。
(3)電子膨脹閥的結構
電子膨脹閥與毛細管相比,具有反應迅速、容量范圍大、可自動控制制冷劑流量等特點。如圖3-108所示為電子膨脹閥的內部結構。電子膨脹閥主要是由步進電機和針形閥等構成的。

2.變頻空調器閘閥組件的工作原理
(1)四通閥的控制電路及相關結構

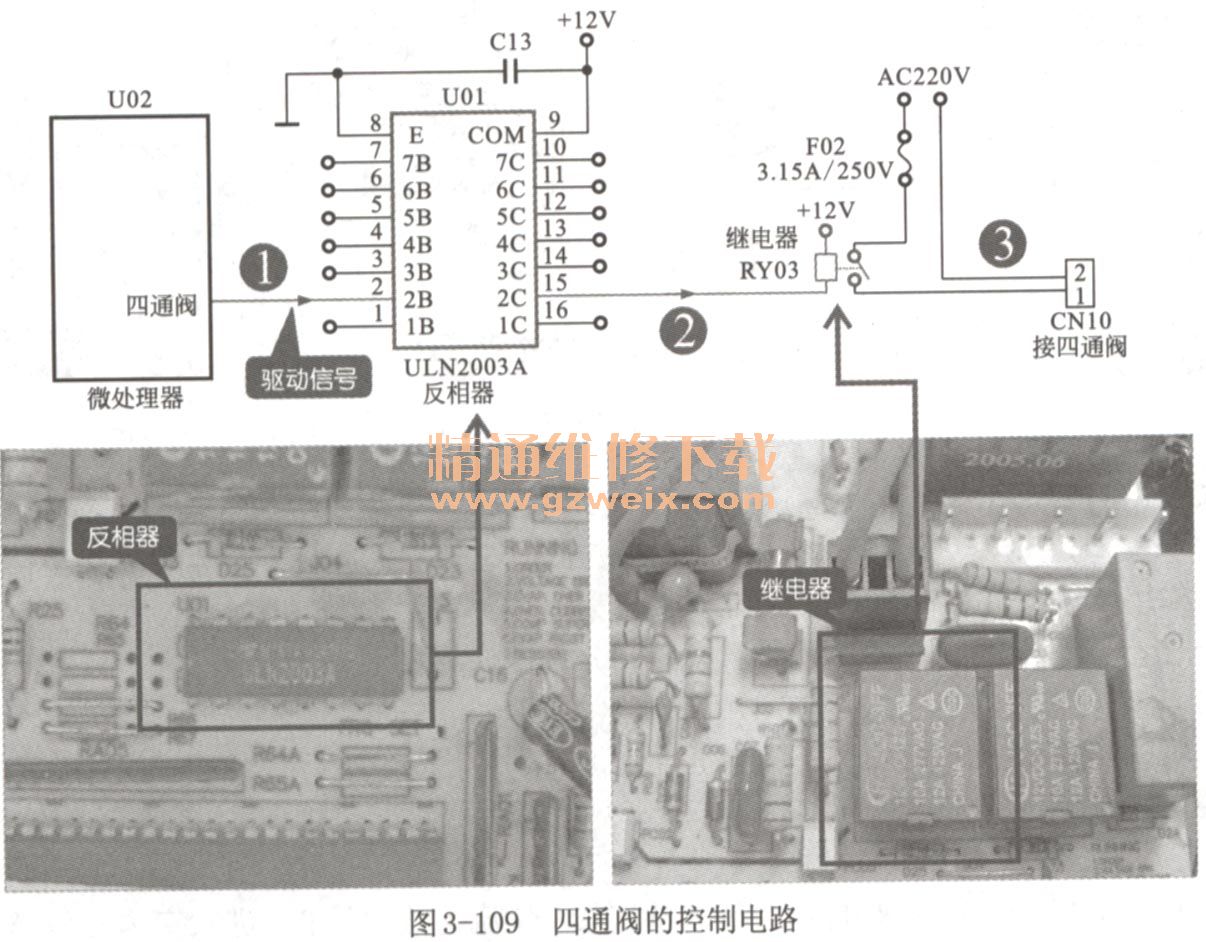

在變頻空調器中,四通閥的線圈供電是由微處理器控制的,微處理器的控制信號經過反相放大器后去驅動,再由繼電器控制四通閥的供電。圖3-109是四通閥的控制電路。1室外機微處理器U02輸出控制信號,送入反相器U01(ULN2003A)的②腳,由其送入反相器中。2反相器放大的控制信號,由其15腳輸出,使繼電器RY03工作。母通過繼電器的觸點是控制四通閥的供電電壓,從而對電磁導向閥閥芯的位置進行控制。

四通閥的工作主要是由電磁導向閥控制,其工作原理如圖3-110所示。電磁導向閥的閥芯位置受電磁線圈的控制,從而改變導向毛細管的連接狀態。當電磁線圈無電流時,使閥芯向左移動,此時導向毛細管G被截止,導向毛細管E與F導通;當電磁線圈通電動作時,閥芯向右移動,此時導向毛細管E被截止,導向毛細管F與G導通。

如圖3-111所示為四通換向閥的工作原理。電磁導向閥動作,使導向毛細管截止或?qū)ǎ瑥亩鴮?shí)現對四通換向閥的控制。當導向毛細管E,F(xiàn)導通時,區域H的壓強小于區域I的壓強,因而滑塊被活塞帶動,向左移動,使連接管B和連接管C相通,連接管D和連接管E相通;當導向毛細管F、G導通時,區域H的壓強大于區域工的壓強,滑塊被活塞帶動,向右移動,使連接管C和連接管D相通,連接管A和連接管B相通。

如圖3-112所示為制熱狀態下四通閥的工作原理。

1當變頻空調器處于制熱狀態時,電磁導向閥的線圈通電,內部閥芯在電磁場、彈簧等的作用下,向右移動,導向毛細管E被截止,導向毛細管F和G導通。
2制冷管路中的制冷劑通過四通換向閥分別流向?qū)蛎?xì)管E和G。
3導向毛細管E截止,區域H形成高壓區。
4導向毛細管F和G導通,區域工形成低壓區。
5活塞受到高、低壓的影晌,帶動滑塊向右移,使連接管C和D相通,連接管B和A相通。
6從壓縮機排氣口出來的制冷劑,從連接管A流向連接管B,進入室內蒸發器,向室內散熱。
7制冷劑經由室內蒸發器向室外冷凝器流動,通過冷凝器吸收熱量,然后流入四通閥。
8制冷劑通過連接管C和D回到壓縮機吸氣口。
9最后,制冷劑經過壓縮機處理,再次由排氣管送入四通換向閥的連接管A,開始新的制熱循環。
如圖3-113所示為制冷狀態下四通閥的工作原理。

1當變頻空調器處于制冷狀態時,電磁導向閥的線圈斷電,閥芯向左移動,導向毛細管G被截止,導向毛細管EF導通。
2制冷管路中的制冷劑通過四通換向閥分別流向?qū)蛎?xì)管E和G。
3導向毛細管G截止,區域工形成高壓區。
4導向毛細管E和F導通,區域H形成低壓區。
5活塞受到高、低壓的影響,帶動滑塊向左移動,使連接管B和C相通,連接管A和D相通。
6從壓縮機排氣口出來的制冷劑,從連接管A流向連接管D,進入室外冷凝器,向室外散熱。
7制冷劑經由室外冷凝器向室內蒸發器流動,向室內制冷,然后流入四通閥。
8此制冷劑通過連接管B和C回到壓縮機吸氣口。
9最后,制冷劑經過壓縮機處理,再次由排氣管送入四通換向閥的連接管A,開始新的制冷循環。
(2)單向閥的工作原理
如圖3-114所示為針形單向閥的工作原理。當制冷劑流向與針形單向閥標識相同時,尼龍閥針被制冷劑推到限位環內,單向閥導通,允許制冷劑流過;當制冷劑流向與標識相反時,尼龍閥針被制冷劑推到閥座上,單向閥截止,不允許制冷劑流過。

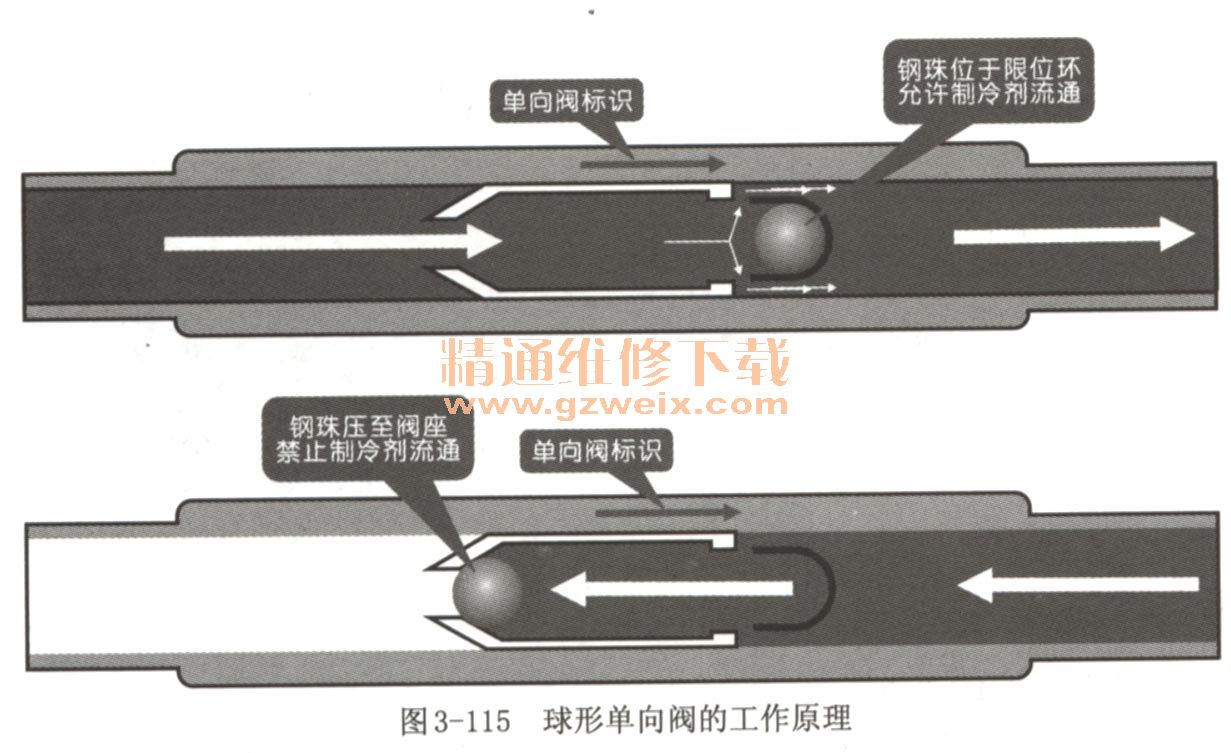

如圖3-115所示為球形單向閥的工作原理。當制冷劑流向與球形單向閥標識一致時,鋼球被制冷劑推到限位環內,單向閥導通,允許制冷劑流過;當制冷劑流向與標識不一致時,鋼球被制冷劑推到閥座上,單向閥截止,不允許制冷劑流過。

(3)電子膨脹閥的工作原理

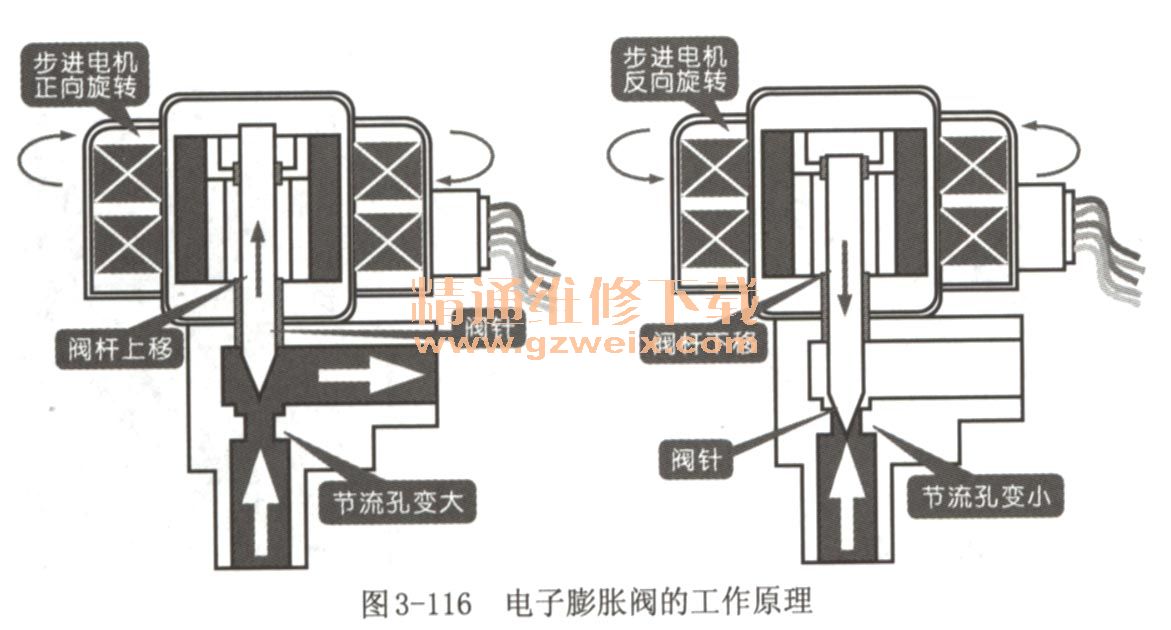

如圖3-116所示為電子膨脹閥的工作原理。微處理器根據蒸發器出口的溫度,來控制電子膨脹閥的步進電機運轉,驅動電機正轉或反轉。當步進電機正轉時,閥桿向上移動,節流孔變大,制冷劑流量增大;當步進電機反轉時,閥桿向下移動,節流孔變小,制冷劑流量減小。
