5．2．2變頻空調器控制電路的檢修方法
    變頻空調器室內機、室外機控制電路其結構基本相同，因此，在對其進行檢修時，檢修流程及方法也無任何區別，這里主要以海信KFR-35GW/06ABP變頻空調器室外機控制電路為例進行介紹。

    1.變頻空調器控制電路的檢修流程
    變頻空調器控制電路出現故障后，常導致變頻空調器出現不開機、制冷／制熱異常、不工作、控制失常、室外機不工作等故障。
    檢修變頻空調器控制電路時，可先對控制電路中的供電電壓、晶振信號、復位電壓等進行檢測，若測得這幾個數據信號均正常，則需再檢測控制電路中的元器件是否如圖5-46所示為控制電路的檢修流程。

    2.變頻空調器控制電路的檢測方法
    ①變頻空調器控制電路出現故障后，應先檢測控制電路的工作電壓是否正常。將變頻空調器通電后，萬用表調整至DC 10V擋，黑表筆搭在接地端，紅表筆檢測微處理器U02供電端①腳，如圖5-47所示。正常情況下，應可以測得＋5V的電壓值。若測得電壓不正常，須對變頻空調器的電源電路進行檢測。

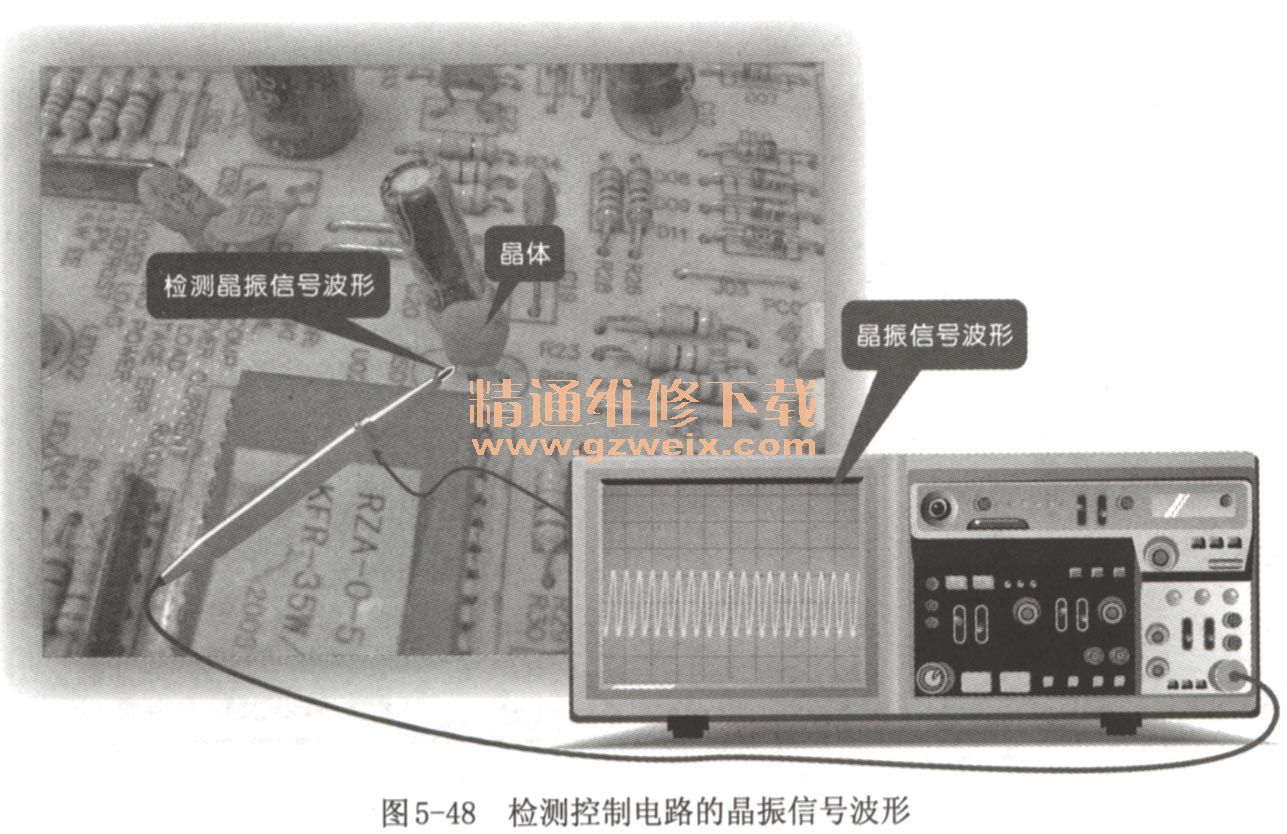

    ②若供電電壓正常，可使用示波器檢測晶體引腳端的晶振信號波形。如圖5-48所示，使用示波器的接地夾接地，示波器探頭檢測晶體的引腳端，即可測得晶振信號。若晶振信號正常，則需對控制電路中的外圍元器（如，電阻、電容、排電阻等）進行檢測。

    ③經檢測晶振信號波形不正常，則需對復位電壓進行檢測。檢測時，可通過檢測復位電路的輸入、輸出電壓值判斷復位電路是否損壞，如圖5-49所示。若測得復位電路＋5V的輸入電壓端②腳電壓不正常，則應重點檢測電源電路；若測得輸入電壓正常，應檢測輸出端①腳的電壓，若該引腳的電壓遠小于輸入電壓幾乎為零，則說明復位電路出現故障。

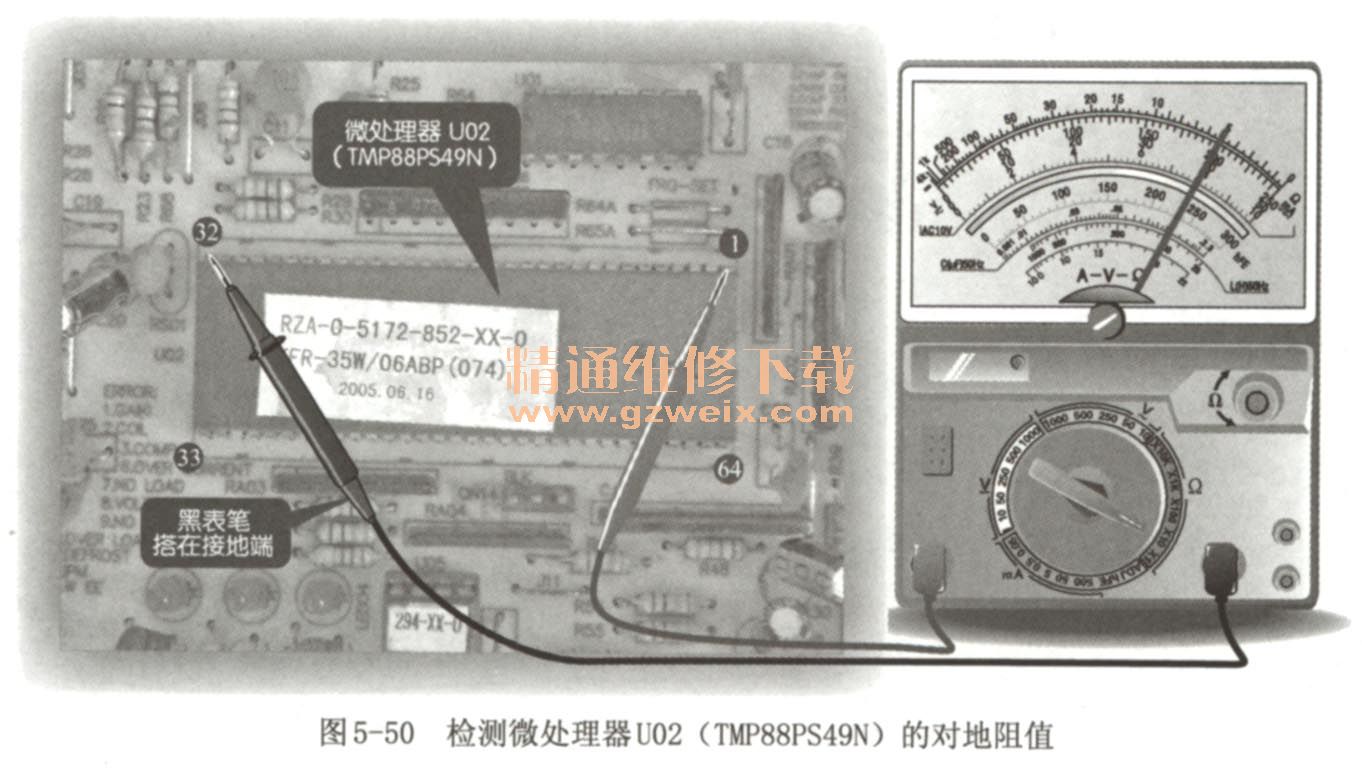

    ④ 檢測復位電壓正常，此時，可通過檢測微處理器U02（TMP88PS49N）的引腳對地阻值，判斷微處理器是否損壞。檢測時，可將萬用表搭在微處理器的引腳接地端32腳，紅表筆依次檢測其他引腳，如圖5-50所示。測得微處理器U02（TMP88PS49N）對地阻值，可參見表5-1。若測得阻值與正常值相差過多，則說明微處理器已經損壞。
