3.干燥過濾器的結構和作用
    干燥過濾器是室外機制冷管路中的過濾部件，通常安裝在毛細管與冷凝器之間，如圖4-13所示。

    關鍵提示：

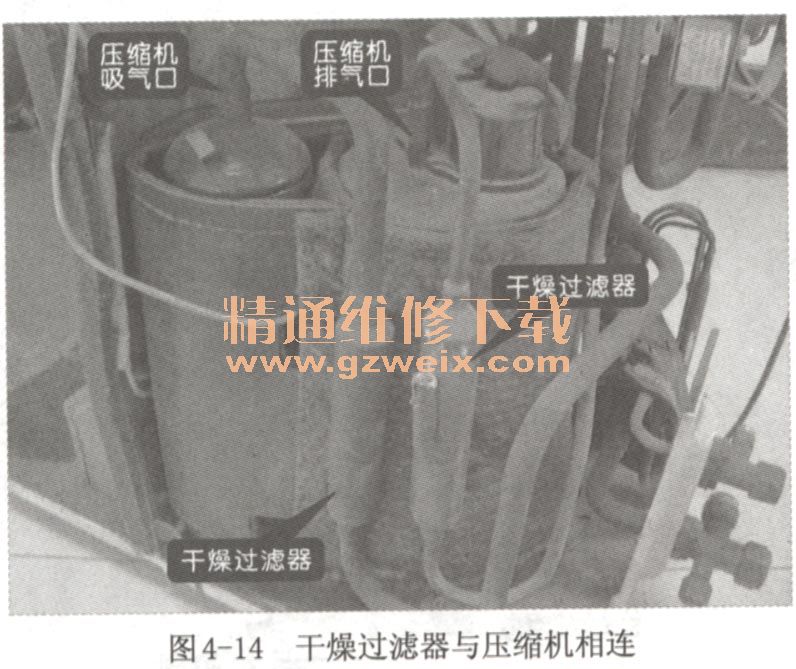

    在某些空調器室外機中，干燥過濾器會與壓縮機的吸氣口和進氣口相連，如圖4-14所示。

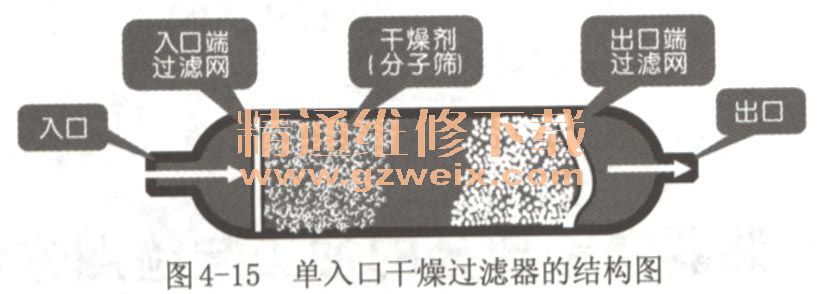

    常見的干燥過濾器有單入口和雙入口兩種。如圖4-15所示，單入口干燥過濾器的兩端各有一個端口，其中較粗的一端為入口端，用以連接冷凝器；較細的一端為出口端，用來與毛細管相連。

    如圖4-16所示，雙入口干燥過濾器有兩個入口端，其中一個是用來接冷凝器，另一個則是工藝管口，用于進行制冷管路檢修等操作，而出口端仍然用來連接毛細管。

    干燥過濾器主要有兩個作用：一是吸附管路中多余的水分，防止產生冰堵故障，并減少水分對制冷系統的腐蝕；二是過濾，濾除制冷系統中的雜質如灰塵、金屬屑和各種氧化物，以防止制冷系統出現臟堵故障。

    4.節流式分液器的結構和作用
    對于變頻空調器這種制冷量較大的空調器，其冷凝器盤管往往多根并排設計，這就需要用節流式分液器，將制冷劑分成多路送到冷凝器中，以便提高熱交換效如圖4-17所示為節流式分液器的外形。

    如圖4-18所示為節流式分液器的內部結構。它是由分液本體和節流噴嘴環構成。制冷劑由節流噴嘴環進入分液器，然后沿著圓錐體從各分支出口流向冷凝器。
