為了讓初學者更容易掌握維修技能，本教程采用圖文的形式來講解。

    第一章 空調器室內／外機的基本維修技能

    空調器是空氣調節器的簡稱，用于對空氣進行各種調節如冷卻、加熱、過濾、除濕等，以達到調節空氣溫度、濕度、潔凈度及氣流速度。空調器的制冷能力以制冷量（即單位時間內從封閉的房間除去的熱量）表示，單位為W（瓦特）。

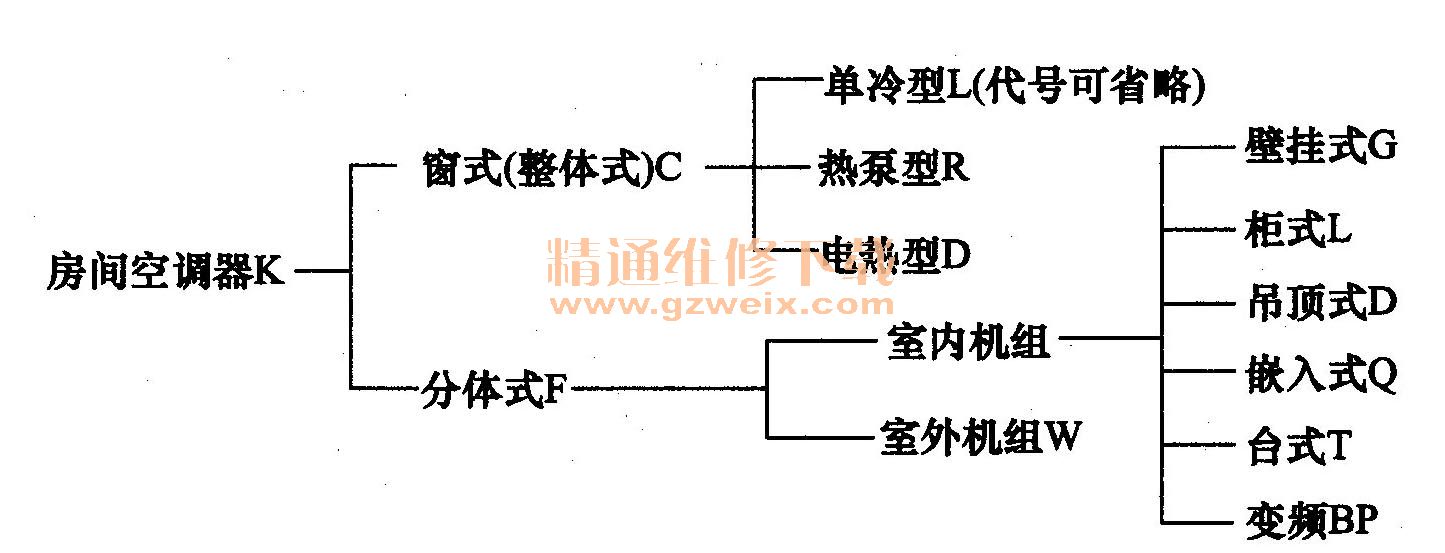

空調器按結構分類如下：

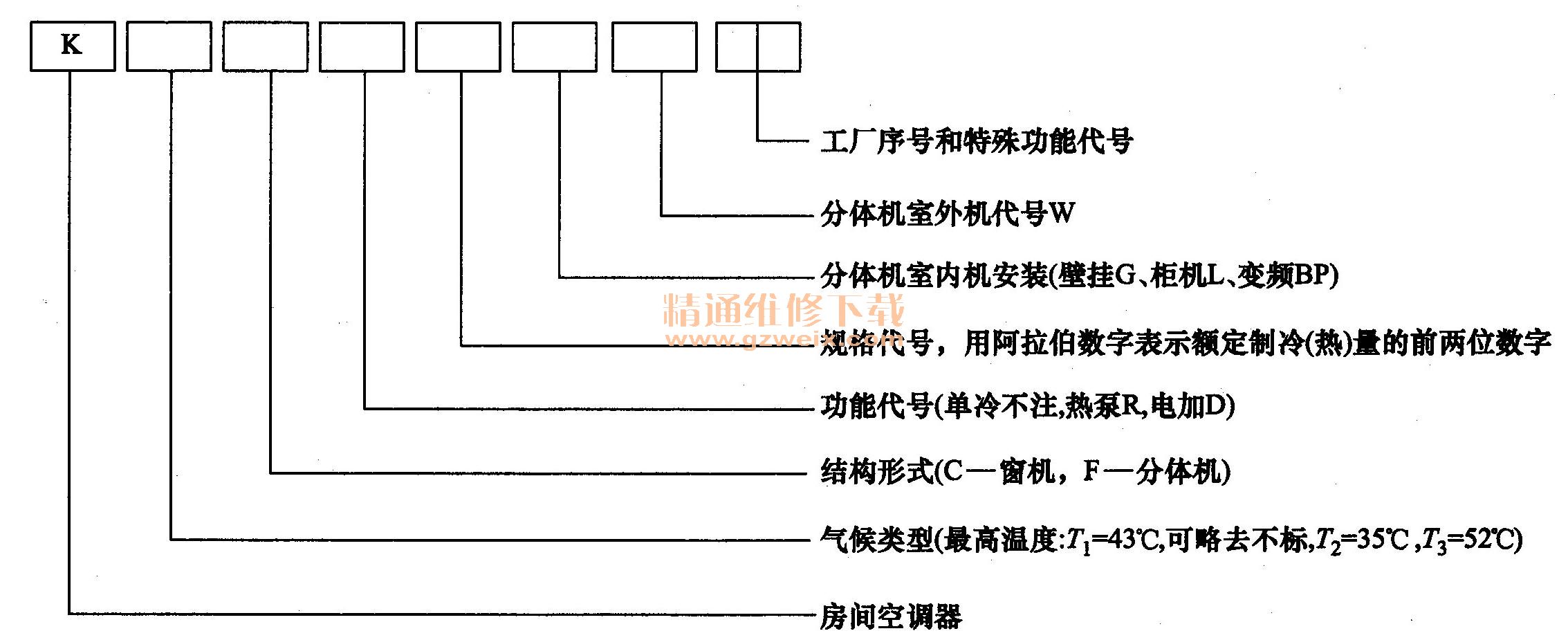

空調器型號命名方法如下：

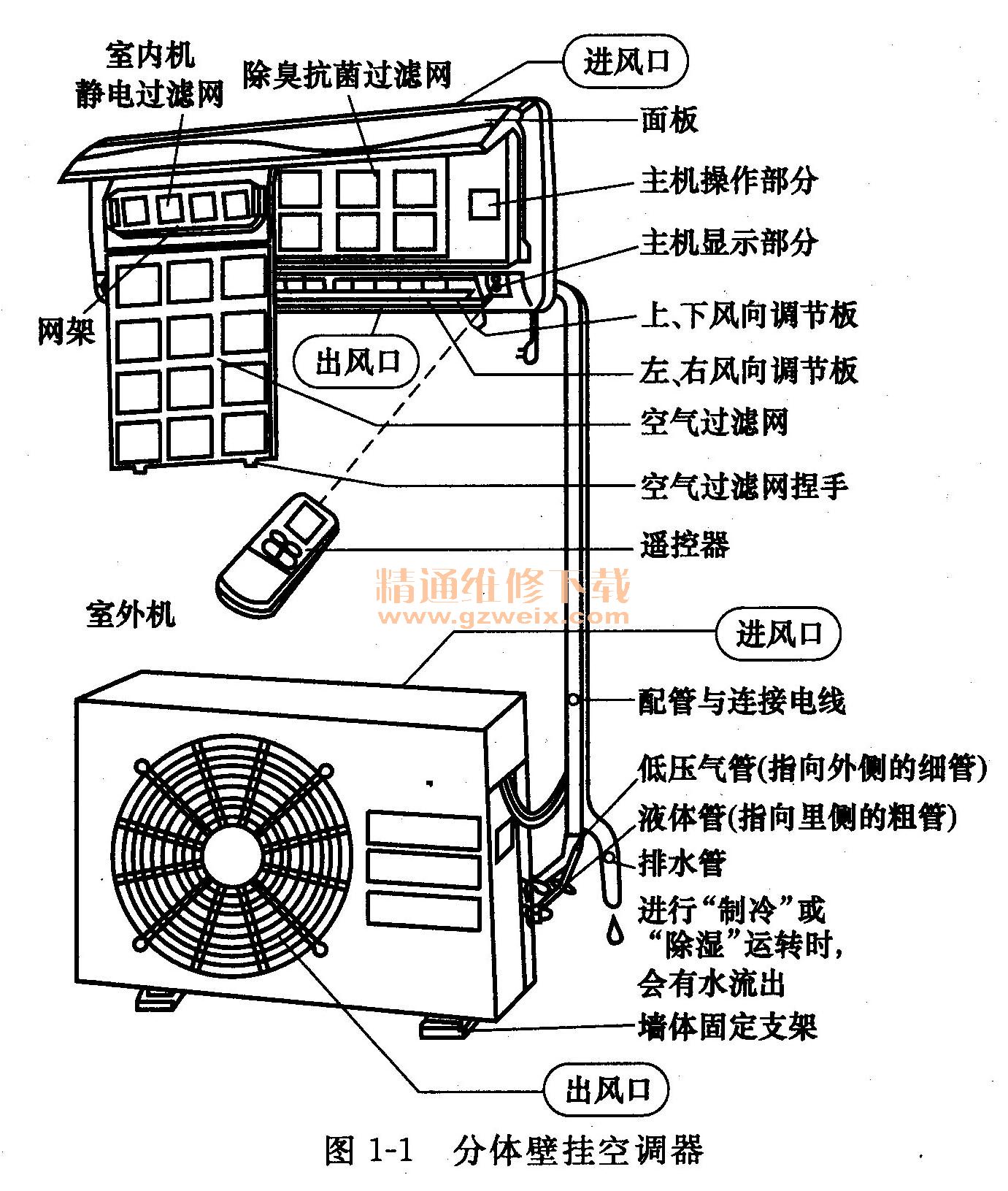

    在實際動手維修空調器之前，我們先來了解一下空調器的理論知識，空調器的種類雖然有多種，但基本結構是相同的，均由壓縮機、室外熱交換器（通常稱冷凝器）、室內熱交換器（通常稱蒸發器）、毛細管、截止閥、電氣控制器件等組成。熱泵空調器還裝置有四通換向閥、單向閥、輔助毛細管。下面以最受歡迎、普及率最高的分體機壁掛空調器為例介紹如圖1－1所示。

    我們平時了解空調器，主要從外觀及銘牌上標注的技術參數去認識，它的內部結構是怎么樣的，檢修需要哪些基本的技能，這里明確告訴大家，空調器70％以上的故障通過“看、聽、摸”就能準確判斷出來，并通過簡單的維修工具就可以排除，下面仍以分體壁掛機為例，跟大家一起探秘。

1.1室內機的維修技能
    室內機一般安裝在距地面1. 7～2. 2m，距側墻面0. 25m以上，距屋頂0. 15m以上。室內機應保持水平且底部高于過墻孔，否則室內機會出現漏水現象。
（1）掀開室內機進風格柵

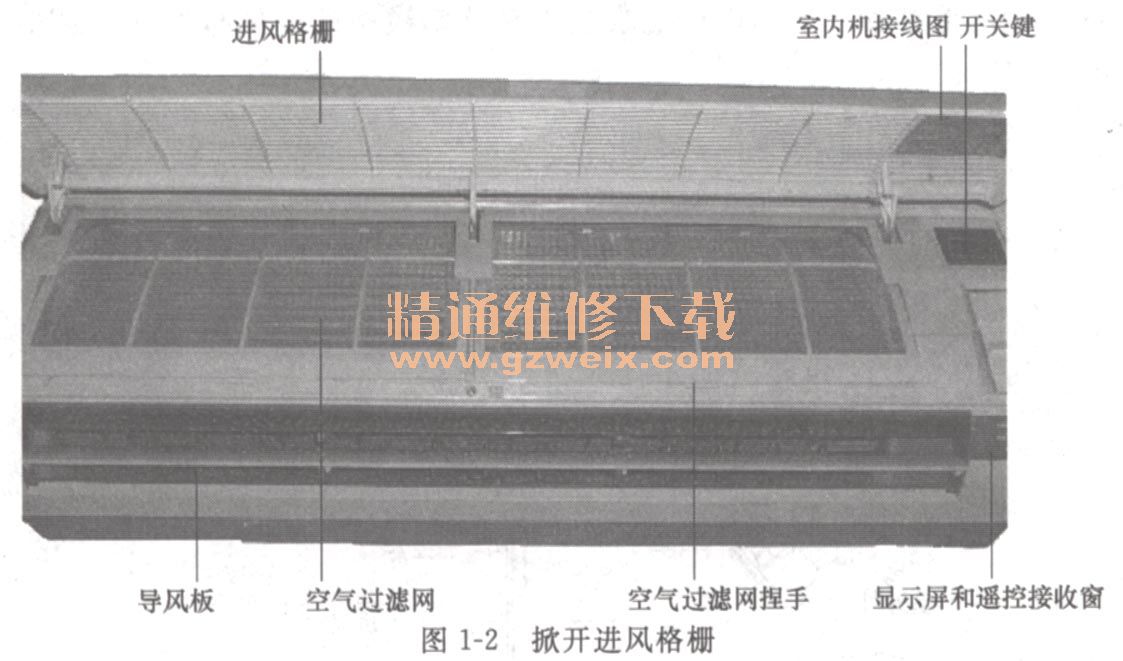

    室內機正前方是進風格柵，也是室內機的外殼，室內空氣由此被吸入。按壓室內機左右側的“打開”處，掀開進風格柵，就會看到空氣過濾網、開關鍵、顯示屏和遙控器接收窗等，同時還可以看到進風格柵里側的室內機接線圖，如圖1－2所示。

    ①空氣過濾網簡稱過濾網，用于過濾除塵，防止灰塵進入空調器，影響制冷（熱）
效果。
    ②導風板又稱擺風板，用于關閉和打開室內機的出風口。關機后導風板關閉出風口。空調器運行時導風板自動打開出風口，以排出被室內機制冷（熱）后的空氣。
    ③顯示屏用于顯示空調器的工作狀態或故障代碼。
    ④遙控接收窗里側設置有遙控接收器，用于接收和解碼遙控器發出的用戶指令。
⑤開關鍵用于對空調器輸入操作指令，實現人機對話。

維修提示：
    空氣過濾網應保持干凈，否則會影響通風散熱，引起制冷（熱）差甚至不制冷（熱）室內機漏水等現象。遙控接收窗臟會引起遙控不起作甩遙控距離范圍變小。

（2）抽出過濾網
    捏住空氣過濾網的捏手向下拉，就可抽出空氣過濾網，露出室內熱交換器，如圖1－3所示。

    空調器制冷時，從毛細管節流后的低溫低壓液態制冷劑排至室內熱交換器，在流經室內熱交換器的過程中不斷吸收室內空氣的熱量而氣化成為低溫低壓的氣態制冷劑，被制冷劑奪走熱量的室內空氣溫度會降低，從而實現了制冷目的。
    空調器制熱時，壓縮機排出的高溫高壓制冷劑改為先流經室內熱交換器，在對室內空氣放熱過程中逐漸冷凝為液態制冷劑，使室溫升高，達到制熱目的。

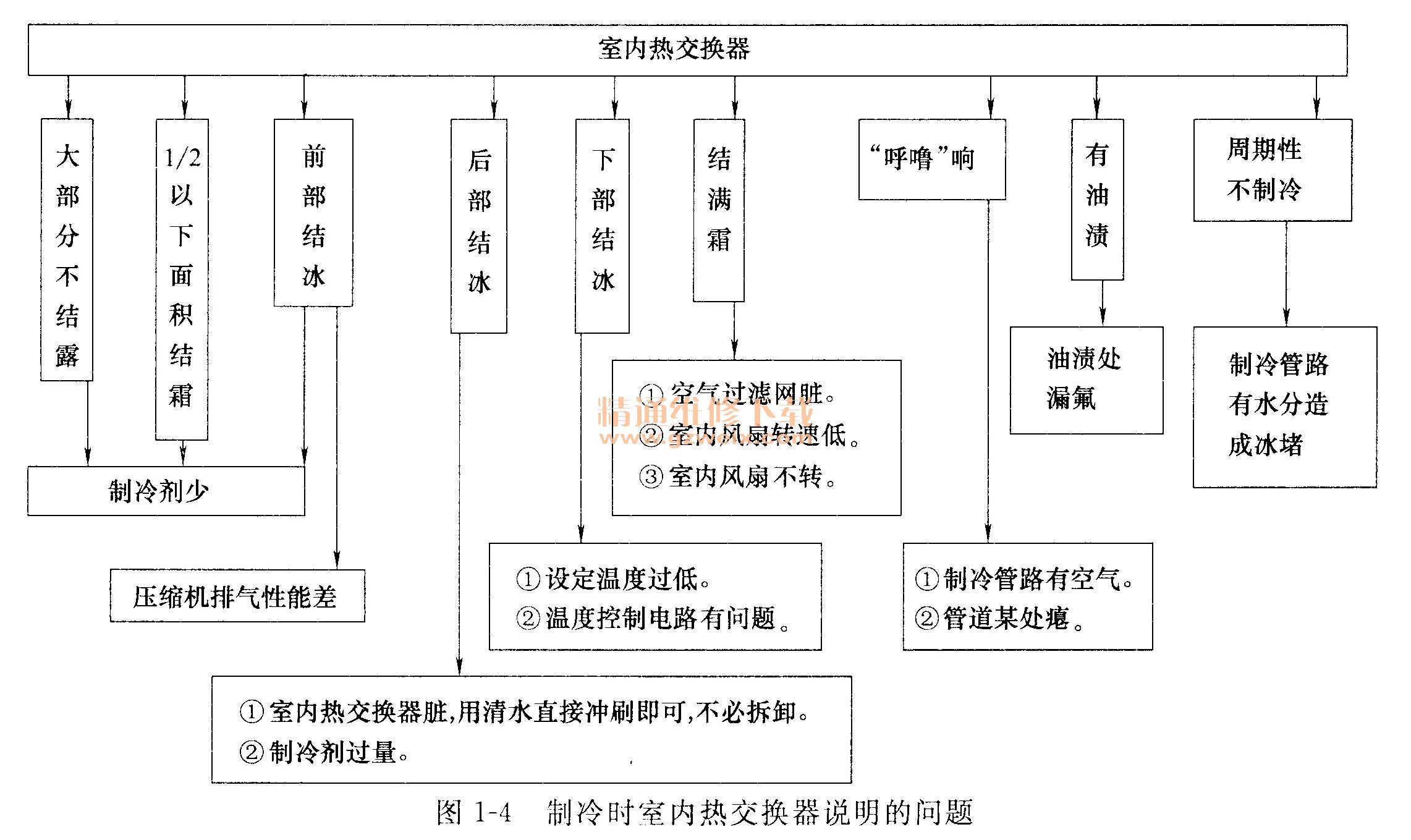

    室內熱交換器在空調器制冷時用于實現制冷劑由液態到氣態轉換，為實現制冷劑的良性循環，設計要求制冷劑在流至室內熱交換出口時正好完全蒸發氣化完畢。制冷時室內熱交換器說明的問題如圖1－4所示。

（3）拆掉進風格柵
拆掉進風格柵所有固定螺釘→抽出導風板并調整一個角度→手抓住進風格柵下端兩側向外拉出一些→再向上推進風柵格柵，以使其頂部的固定卡子與主機脫離，此步需要注意手感，以避免塑料卡子損壞。拆一下進風格柵，就可看到室內熱交器全貌、室溫?zé)崦綦娮琛��?nèi)盤溫?zé)崦綦娮琛㈦姎夂小��?dǎo)風電機等，如圖1－5所示。

    ①室溫?zé)崦綦娮栌糜跈z測室溫，固定在室內熱交器表面的塑料卡槽內。
    ②內盤溫?zé)崦綦娮栌糜跈z測室內熱交換器銅制盤管的溫度，固定在室內熱交換器側端的專用銅管內。
③導風電機用于控制導風板的開閉及上下擺動速度。
維修提示：
    ①同環境溫度下，室溫?zé)崦綦娮琛��?nèi)盤溫?zé)崦魞啥说碾娮韬蛢啥穗妷簯?yīng)相同，否則可能是其中的一個有問題。
②室內熱交換器的“U”形焊口相對易漏，漏點處有油漬。

（4）拆開電路盒
如圖1－6所示，拆開電路盒，就可看到電腦板、遙控接收器、室內外連接線端子板。

維修提示：
    ①電腦板連接的各插頭有異物、松動是造成接觸不良的常見原因，引起的現象視插頭的功能而定。
    ②測室內外接線端子的壓縮機等控制線對N線之間交流電壓，可判斷出室外的壓縮機工作電壓是否正常。
    ③懷疑室內外機連接線不通時，可拆下室內外機接線端子上的所有連接線，擰在一起，然后測室外側的室內外機連接線之間的通斷，正常應均導通，否則肯定有一根開路。
（5）電腦板

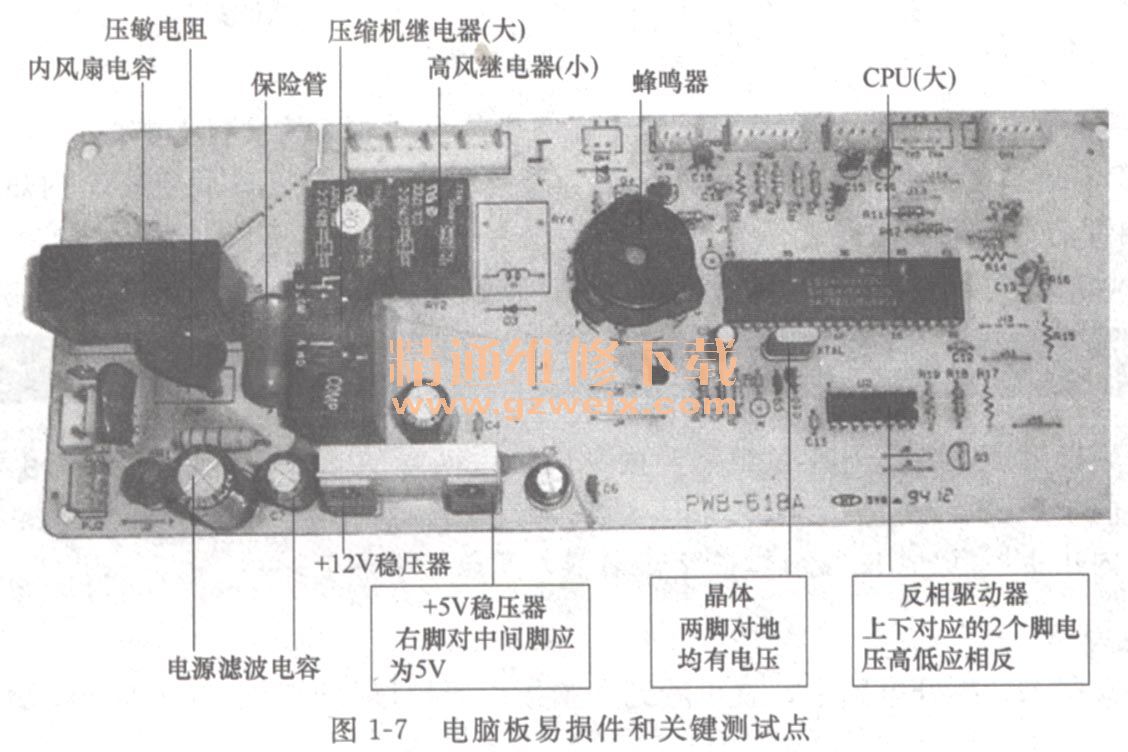

    圖1－7是電腦板上的易損件和測試關鍵點。電腦板是整機的控制核心。通電就啟動工作，開始接收用戶指令，當接收到開機指令時，接通相應繼電器觸點，啟動壓縮機、內外風扇電機、導風電機運轉，空調器開始運轉制冷。

維修提示：
    ①保險管發黑、有霧狀、內部有金屬珠任意一種情況肯定損壞，原因是后級器件有擊穿、短路形成很大的電流，更換前需查明原因。
    ②壓敏電阻燒崩、裂紋、有炭點任意一種情況肯定損壞，會造成保險管熔斷。
    ③內風扇電容，電源濾波電容任意部位鼓包、漏液、引腳有異物或潮濕肯定損壞。
    ④＋ 12V（標注有7812），＋5V穩壓器（標注有7805）字面左腳是輸入端、中間腳是地端、右腳是輸出端，要求輸入端電壓高于輸出端電壓3V以上。
    ⑤CPU是電腦板及整機的控制核心，＋ 5V電源和晶體均是它啟動工作的必備條件。

（6）變壓器
如圖1－8所示，變壓器用于將220VAC降壓為14. 5 VAC左右，作為電腦板的工作電源。拆下電腦板移動一角度，就可看到變壓器，初級引線粗線（多為紅色）、次級引線細。

維修提示：
    變壓器燒焦肯定損壞。初級阻值無窮大，或初級有220VAC、次級無交流電壓，均可說明初級開路。
（7）內風機
    圖1－9是測試內風機的方法，萬用表測試內風機繞組應有一定阻值，否則為損壞。拆掉內風機蓋板，就可看到內風機。

 （8）室內熱交換器拆卻方法

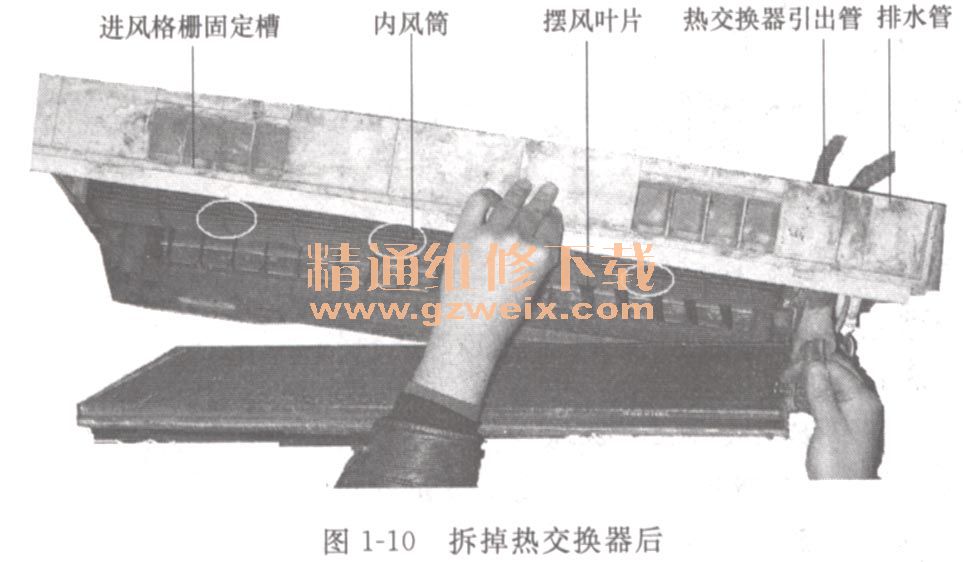

    如圖1－10所示熱交換器拆卸方法，收氟→拆下室內機→取下室溫、內盤溫?zé)崦綦娮?rarr;手冊室內熱交換器引出管使之與室內機垂直（冊的次數不能超出3次）→拆下室熱交換器固定螺絲→撬開熱交換器側端的固定卡→雙手緊握熱交換器移出即一些，然后連同引出管、排水管一同取出。

    拆下室內熱交換器后，就會看到內風筒（又稱軸流風筒）、擺風葉片、排水管等。

維修提示：
    內風筒臟會造成停機后室內機漏水，需拆下來用水沖洗，將異物清除即可；葉輪片裂損或斷裂會引起異音，可試著修復。

1．2室外機的維修技能
（1）室外機外部器件
    圖1－11所示室外機各部位名稱。除進風口在背部（右側端也有）、出風口在前部外，其他均在左側端。

    ①進風口用于空氣流通，要求距離墻面10cm以上。
    ②二通、三通閥用于控制室外機內制冷管道與外界的通／斷。空調器出廠時二通閥、三通閥均關閉，以保存室外機充注的制冷劑。安裝、維修、移機時按要求的順序打開和關閉閥門可實現排空、收氟、放氟操作。另外，三通閥側端的閑置管口稱為維修管口，用于安裝壓力表等維修設備，維修時就是通過此管口檢測制冷系統壓力、并抽真空、加注制冷劑等。
    ③高壓管又稱供液管，用于室內外之間的管道連接。制冷運行被室外機熱交換器散熱冷凝、毛細管節流后的低壓液態制冷劑，由此排出送室內熱交器。通過看摸高壓管口說明問題見圖2－12所示。

④低壓管又稱回氣管或氣管，制冷時被室內熱交換器完全蒸發氣化后的低溫低壓氣態制冷劑，由此管被室外機的壓縮機吸入。看摸低壓管說明的問題見圖2－13所示。

 （2）拆下室外機前殼蓋

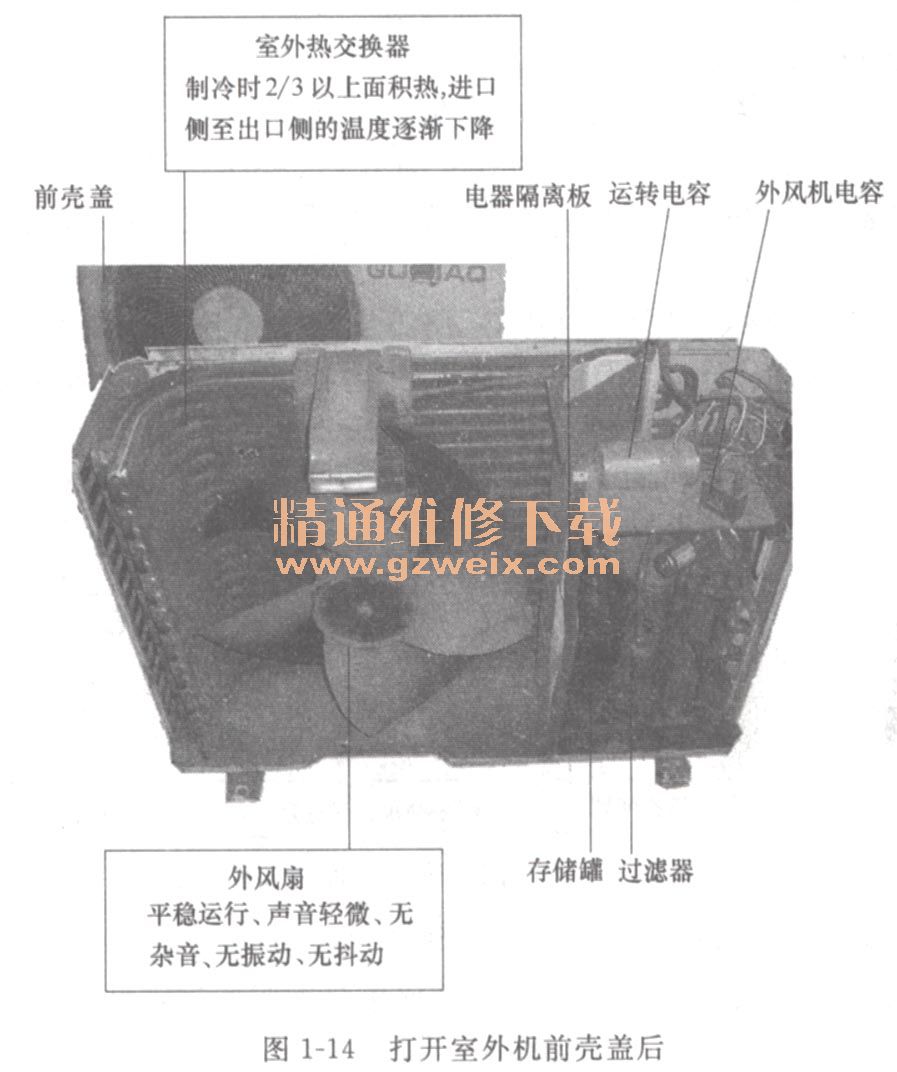

    如圖1－14所示，拆卸室外機前殼所有固定螺釘，摘掉前殼，就會看到電器隔離板、室外熱交換器、外風扇扇葉、外風機及電容等。

    ①電器隔離板將電氣器件隔離開，防止沖刷熱交換器時水濺到電氣器件上。
    ②儲液罐連接在壓縮機的低壓管（粗），存儲尚未蒸發為氣體的液態制冷劑，防止液態制冷劑進入壓縮機，“液擊”內部閥片導致?lián)p壞。
    ③過濾器濾除有形物，防止臟物進入管徑很細的毛細管造成堵塞。
    ④運轉電容壓縮機運轉條件之一。
    ⑤外風機電容外風機運轉條件之一。

維修提示：
運轉電容、外風扇機電容，外皮收縮、任意部位鼓包、漏液、引腳有腐蝕肯定損壞。

    ⑥室外熱交換器流經制冷劑，使制冷劑攜帶的熱（冷）量與室外空氣交換。
    制冷運行時，流經壓縮機排出的高溫高壓氣態制冷劑，直接送室外熱交換器逐漸散熱冷凝為液態。設計要求，制冷劑在流出冷凝器時正好被全部液化，因此，手摸室外熱交換器大部分應發熱。室外熱交換器說明的問題見圖1－15所示。

    制熱運行時，低壓低溫液態制冷劑流經室外熱交器，制冷劑逐漸吸熱蒸發為氣態。設計要求，制冷劑在流出蒸發器時正好被全部液化。

（3）拆下室外機后殼蓋
    圖1－16所示，拆下室外機后殼蓋后，就會看到壓縮機、毛細管、四通換向閥、單向閥、輔助毛細管、外盤溫?zé)崦綦娮璧取?br/>

    ①壓縮機由低壓管口（粗）吸入氣態低溫低壓制冷劑，壓縮為高溫高壓氣態制冷劑后由高壓管口（細）排出，以實現制冷劑的循環流通及制冷劑的液態→氣態轉換。看摸壓縮機能說明的問題如圖1－17所示。

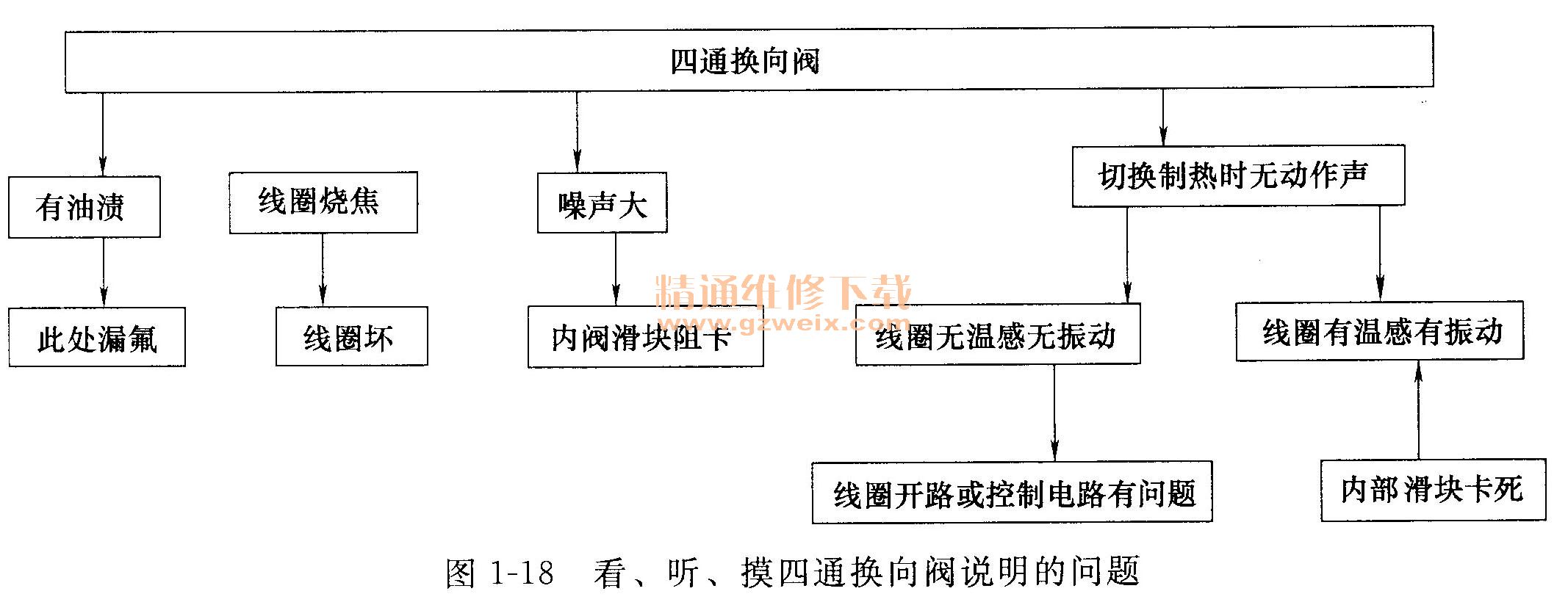

    ②四通換向閥只有熱泵冷暖空調器才有（單冷機無），用于切換制冷劑在壓縮機外的管道走向，使壓縮機排出的高溫高壓制冷劑在制冷時先流經室外熱交換器，在制熱時先流經室內熱交換器。看、聽、摸四通換向閥說明的問題如圖1－18所示。

    ③毛細管是內徑很細的一段銅管，介于粗內徑的室內、外熱交換器之間，用于節流降壓，以降低制冷劑的壓力及沸點溫度。
    ④單向閥與輔助毛細管配合改變制冷劑的節流量。制冷時制冷劑順向流入單向閥，將內部閥門吹開，使制冷劑通過，并使輔助毛細管旁通；制熱時制冷劑逆向流入單向閥，將閥門關閉，使制冷劑只能經并聯的輔助毛細管通過。
    ⑤輔助毛細管制冷時不起作用，制熱時參與節流工作，以使室外機的液態制冷劑壓力及沸點進一步降低，更利于制冷劑吸熱蒸發。
