第1章 定頻空調器主板基礎知識

    第1節主板分類及形式
    一、主板分類
    1．按功能分類
    ①單冷型主板：對應使用在單冷型（KF）空調器之中。
    ②冷暖型主板：對應使用在冷暖型（KFR）空調器之中。
    ③冷暖輔助電加熱型主板：對應使用在冷暖輔助電加熱型（KFR+D）空調器之中。
    2．按室內機主板數量分類
    ①單塊主板：是目前最常見的主板形式。
    ②兩塊主板：多見于早期空調器之中，一塊為強電板，另一塊為弱電板。強電板一般有電源電路、繼電器電路等強電電路，弱電板一般為控制電路及弱信號處理電路。
    3．按室外機有無主板分類
    ①室外機無主板：是目前常見的主板形式。
    ②室外機有主板：多見于早期空調器或目前的高檔空調器。
    4．按室內風機形式分類
    ①使用抽頭電機的主板：多見于早期空調器。
    ②使用PG電機的主板：是目前最常見的主板。
    5．按主板供電電源分類
    ①使用變壓器降壓的電源電路：是目前最常見的主板。
    ②使用開關電源的電源電路：多見于具期空調器或目前的高檔空調器。

二、常見主板設計形式
1．單冷抽頭電機主板

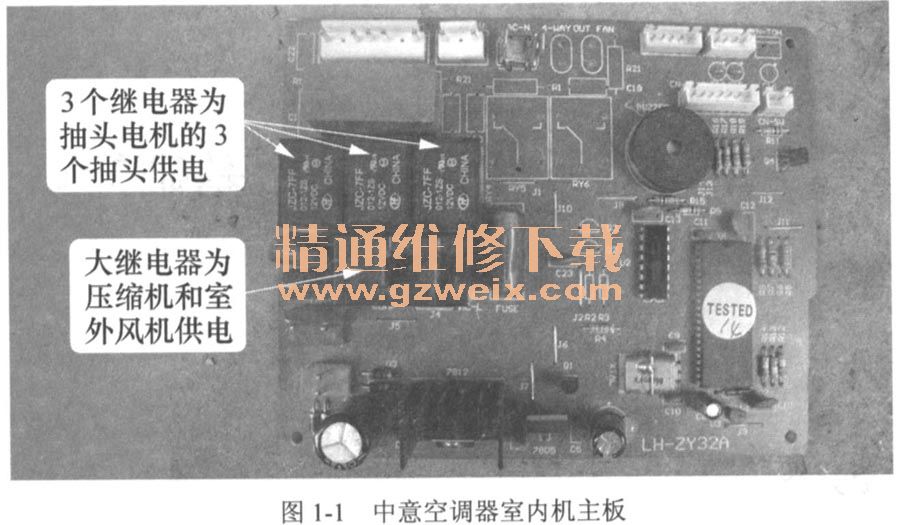

中意空調器室內機主板見圖1-1。

2．冷暖抽頭電機主板
冷暖抽頭電機主板見圖1-2。

3．單冷PG電機主板

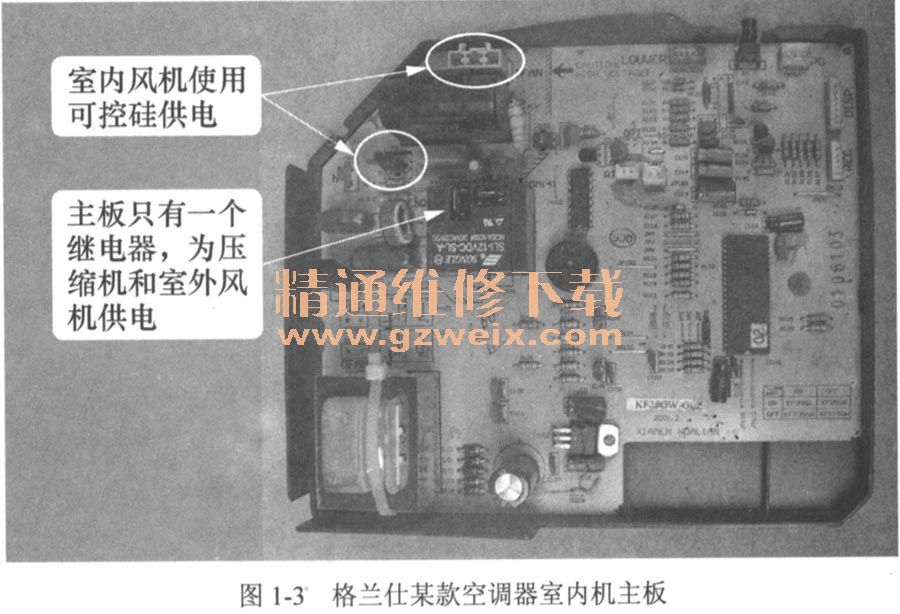

單冷PG電機主板見圖1-3。

4．冷暖PG電機主板

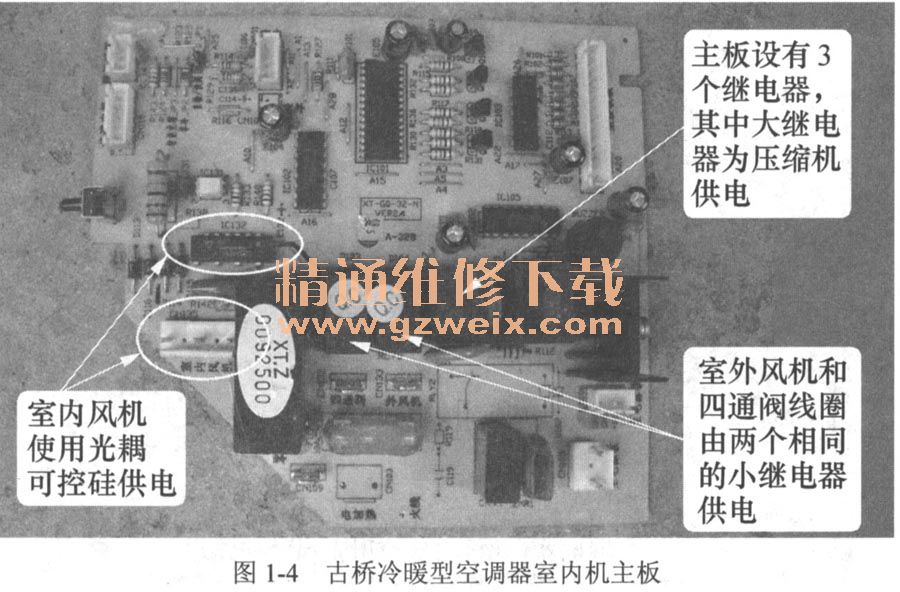

古橋冷暖型空調器PG電機主板見圖1-4。



5．冷暖輔助電加熱主板

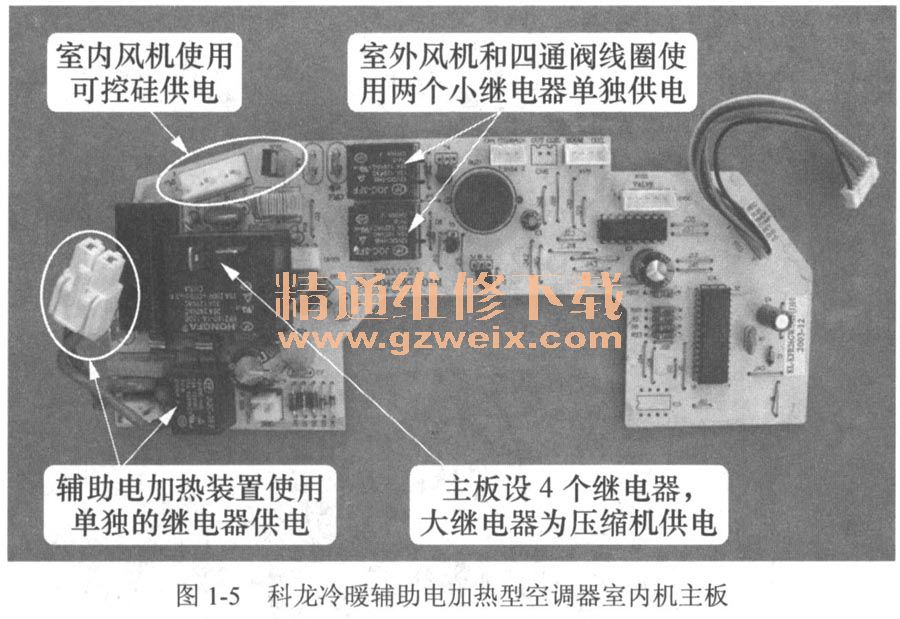

科龍冷暖輔助電加熱型空調器主板見圖1-5。

6．室內機和室外機均有主板

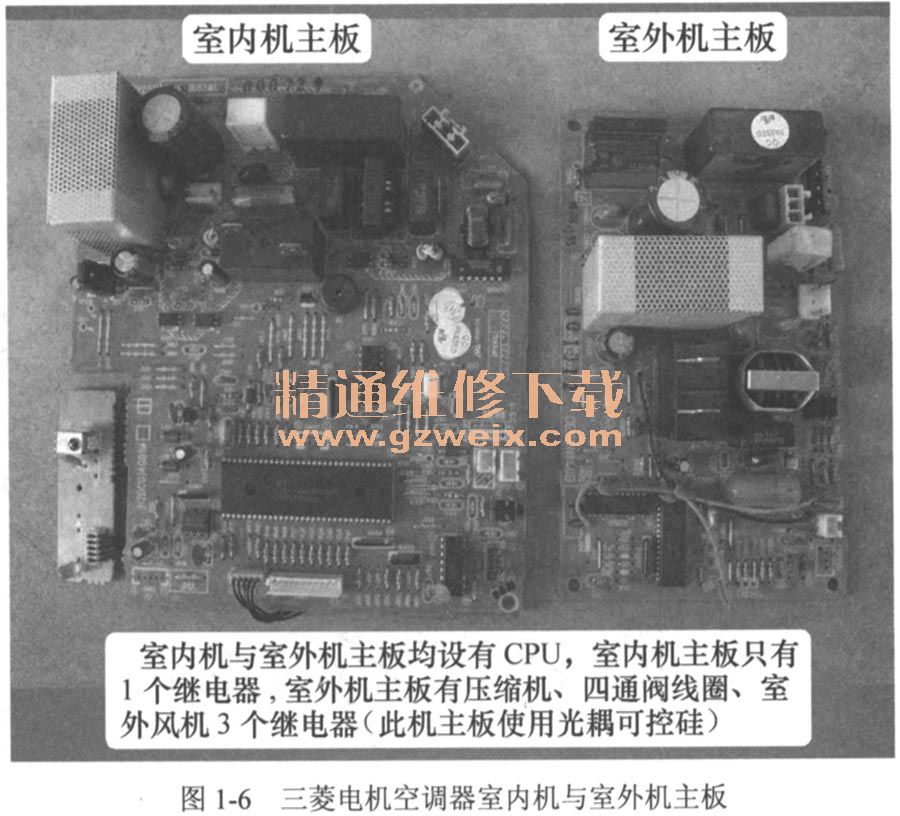

三菱電機空調器室內機和室外機主板見圖1-6。

7．室內機有兩塊電路板

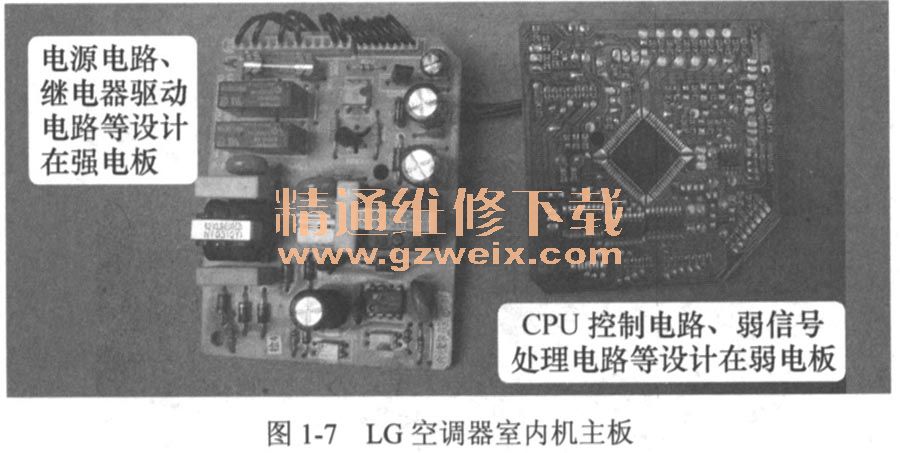

LG空調器室內機有兩塊電路板，見圖1-7。

8．使用開關電源的主板

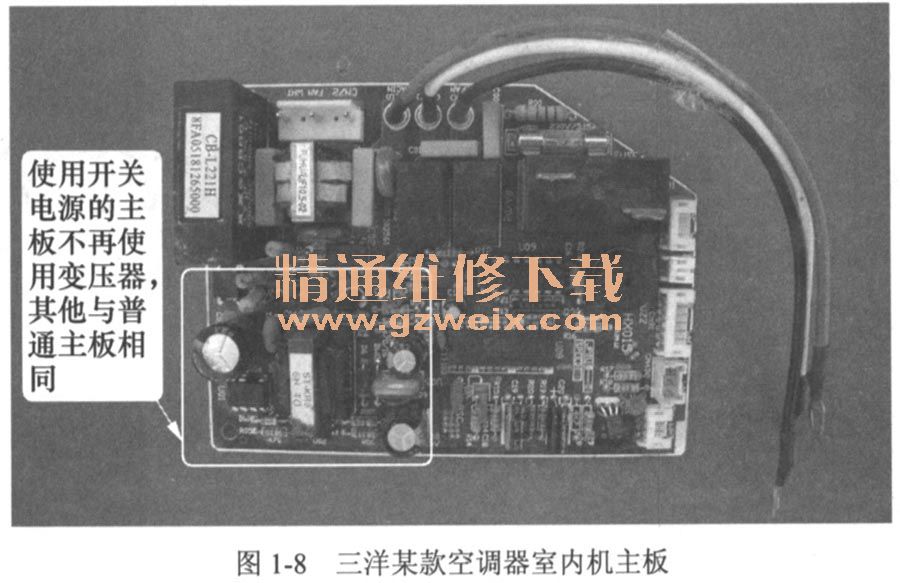

三洋空調器使用帶開關電源的主板，見圖1-8。
