故障說明：春蘭KFR-72LW/VH1d柜式空調器，開機后不制冷，室外風機運行但壓縮機不工作。

測量壓縮機引線供電端子電壓為交流0V，原因為室外機的交流接觸器沒有吸合，測量交流接觸器的線圈電壓也為交流0V，檢查室外機主板壓縮機控制輸出端（即主板上接交流接觸器的端子）電壓為交流0V。

    使用萬用表直流電壓擋，測量插座上壓縮機繼電器控制引線電壓為12V，而室外風機引線電壓為0.7V左右。將室外風機與壓縮機控制引線直接短接，壓縮機運行，說明室外機主板和壓縮機正常，故障點在室內機主板。

    到室內機檢查，測量主板上連接室外機引線插座的壓縮機控制引線仍為直流12V，排除室內外機連接線故障，用萬用表測量反相驅動器輸入端電壓為直流5V，說明CPU輸出正常，故障原因為反相驅動器損壞。

    1．室內機主板和室外機主板外觀圖
    如圖4-23所示，本例空調器電控系統共有3塊電路板：室內機顯示板、室內機主板、室外機主板。主控CPU設計在室內機主板，壓縮機控制信號由CPU發出，經反相驅動器放大后通過插座和室內外機引線送到室外機主板，驅動壓縮機繼電器吸合，交流接觸器線圈也得到供電，觸點閉合為壓縮機供電，壓縮機開始工作。

    2．室內機主板控制原理
    如圖4-24所示，主板CPU和反相驅動器IC 107 （ULN2003）均使用貼片封裝，功能和普通封裝相同。工作時CPU57腳輸出壓縮機控制信號到反相驅動器IC 107的⑦腳，經反相放大后由⑩腳輸出，再經插座的6號引線去室外機主板驅動壓縮機繼電器，實際檢查結果為反相驅動器的一組引腳（⑦腳和⑩腳）損壞。

    3．代換方法
查看反相驅動器IC107的一組弓｝腳（③腳和14腳）空閑，決定將驅動壓縮機繼電器的工作改由③腳和14腳來完成，電路原理見圖4-25。

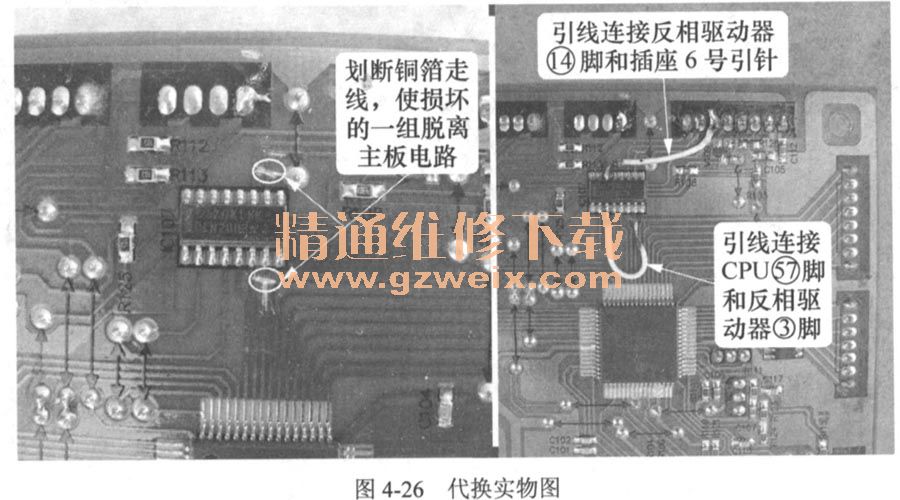

    代換方法如圖4-26所示，將⑦腳和⑩腳與主板連接的銅箔走線劃斷，使其脫離電路，使用一根引線連接CPU的57腳和反相驅動器的③腳，再使用一根引線連接反相驅動器14腳和插座的6號引針。改好線路后上電試機，壓縮機運行，制冷恢復正常。

    總結：本例正常的維修方法是更換反相驅動器，但是貼片封裝的配件不易購買，且更換比較麻煩，而使用本例介紹的方法既可以節省費用，也可保證空調器的正常使用。當然如果原機主板反相驅動器沒有空閑的一組引腳，只能更換整個器件了。

六、降壓電阻開路，壓縮機不運行
    故障說明：海信KFR-25GW空調器，開機后室外風機工作但是壓縮機不工作，測量室外機和室內機接線端子上均沒有交流220V的供電電壓，判斷可能為主板的繼電器驅動電路出現故障。電路原理圖參見圖4-1。

    1．測量繼電器線圈引腳和反相驅動器輸出引腳電壓
    如圖4-27所示，開機后使用萬用表直流電壓擋測量繼電器線圈的①腳電壓，正常值約為0.7V，而實測為直流14V，說明線圈阻值正常但反相驅動器未輸出低電平；在反相驅動器的16腳上測量電壓仍為14V，可排除主板走線斷路故障，應檢查輸入端①腳電壓。

    2．測量反相驅動器輸入引腳和CPU輸出引腳電壓
    如圖4-28所示，使用萬用表直流電壓擋測量反相驅動器的①腳電壓，正常值約為5V，實測電壓為0V，說明16腳未輸出低電平是由于①腳電壓為0V所致，應向前級檢查測量CPU壓縮機控制端子輸出電壓，實測CPU25腳電壓為3.7V的正常值。CPU輸出電壓正常而反相驅動器輸入端電壓為0V，說明中間有開路故障，應重點檢查電阻阻值。

   3．測量限流電阻阻值和短接限流電阻

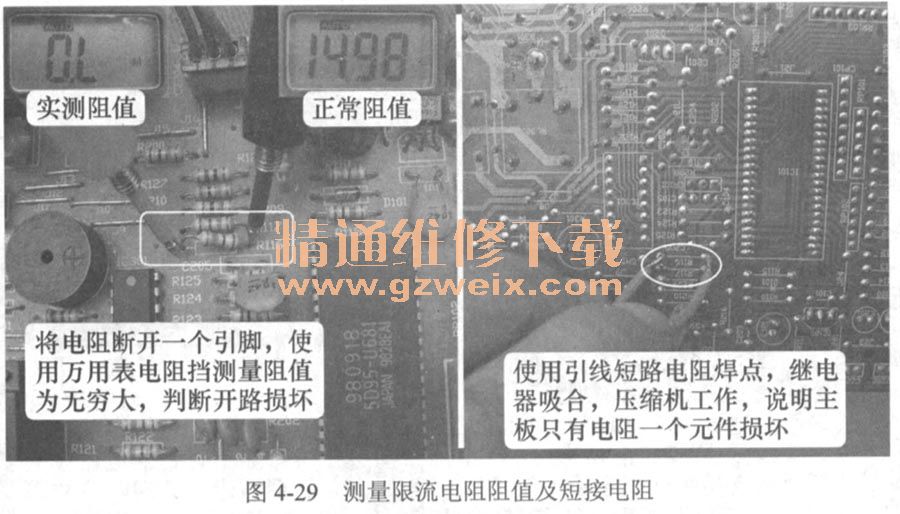

    如圖4-29左圖所示，關機并拔下電源插頭，使用萬用表電阻擋測量串接電阻R116阻值，表面色環標注為15kΩ，在路測量阻值為無窮大，將電阻斷開一個引腳測量阻值仍為無窮大，判斷電阻開路損壞。

為確定反相驅動器和繼電器是否正常，遙控開機后使用引線短接電阻兩端焊點，如圖4-29右圖所示，能聽到繼電器觸點吸合的聲音，同時壓縮機開始工作，由此判斷主板只有電阻一個元件損壞。

維修措施：如圖4-30所示，更換電阻（由15kΩ更換成10kΩ），更換后上電開機，測量反相驅動器輸入端①腳電壓約為直流2V，壓縮機繼電器吸合，空調器開始制冷，故障排除。

    4．經驗總結
    ①本例由于電阻開路損壞（如果電阻阻值變大和本例故障現象相同），反相驅動器輸入端電壓為0V，導致輸出端未輸出低電平，壓縮機繼電器不能吸合，空調器不制冷故障。此類故障多見于早期的空調器主板，目前的大部分空調器主板已將電阻取消，由CPU相關引腳直接連接反相驅動器輸入端。

    ②在實際維修中，如果空調器急需使用而暫時又沒有合適阻值的電阻，可以將電阻取下，直接使用引線短路焊點以便應急使用，如圖4-31所示。

七、繼電器線圈損壞，柜機左右導風板不能運行
故障說明：華寶KFR-50LW/K2D1柜式空調器，出風框左右導風板不能運行。
1．故障現象

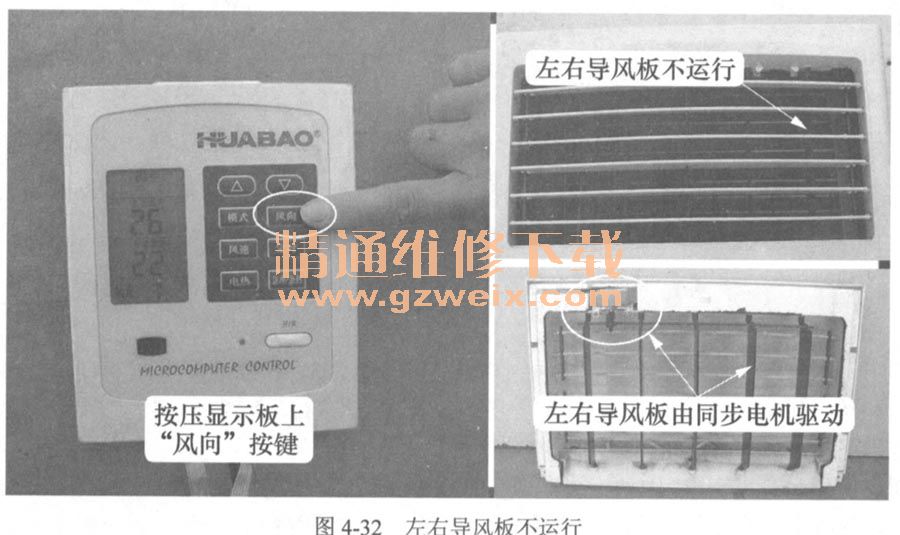

    如圖4-32所示，開機后空調器制冷正常，按壓面板上的“風向”按鍵，能聽到蜂鳴器響一聲，但左右導風板并不運行。

    2．測量同步電機線圈阻值和供電電壓

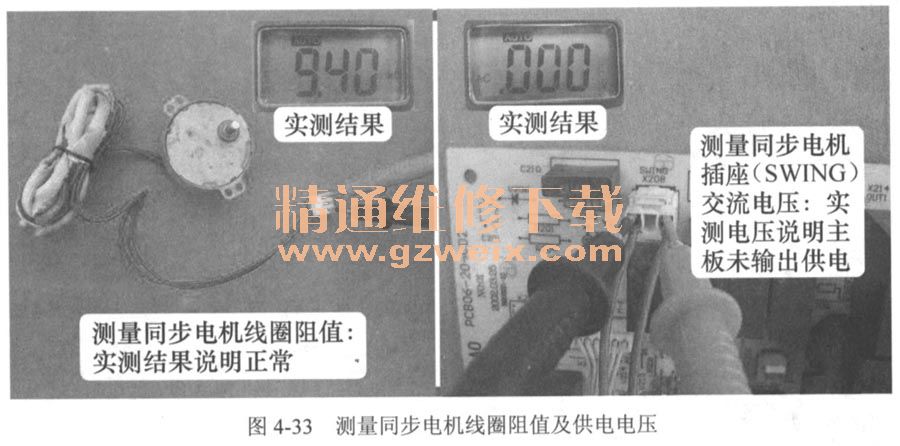

    如圖4-33所示，首先使用萬用表電阻擋測量驅動左右導風板的同步電機線圈阻值，正常值約為10kΩ，實測結果為9.4kΩ，說明線圈正常；使用萬用表交流電壓擋測量同步電機插座電壓，正常值應為交流220V，實測電壓為0V，說明主板未輸出交流供電。

    3．測量連接線插座電壓
    本機電控系統由顯示板和主板兩部分組成，顯示板為控制部分電路，主板為繼電器驅動電路，由兩組引線連接。使用萬用表直流電壓擋，黑表筆接地（實接7812的鐵殼），紅表筆接X202的3號引線（SWING），測量電壓，如圖4-34所示，同步電機不運行時正常電壓為直流12V，運行時約為0.7V，實測電壓說明顯示板輸出的驅動信號正常。

    4．測量繼電器線圈電壓及電阻
    使用萬用表直流電壓擋測量繼電器（主板代號為K203，相當于測量圖4-12中的RL2的1-2位置）線圈兩端電壓，如圖4-35左圖所示，正常值約為直流12V，實測結果為直流11V，說明電壓正常，應檢查繼電器線圈阻值是否正常。

斷電后使用萬用表電阻擋測量繼電器K203線圈阻值，正常值約為300Ω，實測結果為無窮大，判斷繼電器線圈開路損壞，測量過程如圖4-35右圖所示。

維修措施：更換繼電器，如圖4-36所示，開機后按壓“風向”按鍵，使用萬用表交流電壓擋測量同步電機插座電壓為交流220V，左右導風板也開始運行。

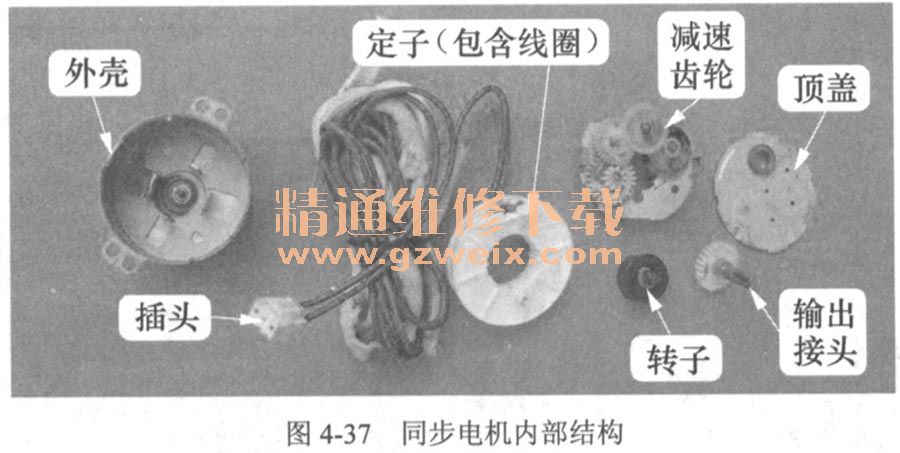

    總結：本例由于繼電器線圈損壞，觸點不能閉合，同步電機因無供電而停止運行，所以左右導風板不能旋轉。同步電機由外殼、定子（包含線圈）、轉子、減速齒輪、輸出接頭、頂蓋組成，常見故障有線圈開路損壞、齒輪打滑等，如圖4-37所示。

    5．柜式空調器顯示板與主板連接引線插頭
    早期生產和目前生產的部分柜式空調器CPU（即控制電路）設計在顯示板上面，通過連接引線驅動主板的繼電器，從而對整機進行控制。主板插座中驅動繼電器引線的電壓值，根據反相驅動器（2003）的設計位置分為高電平和低電平兩種。

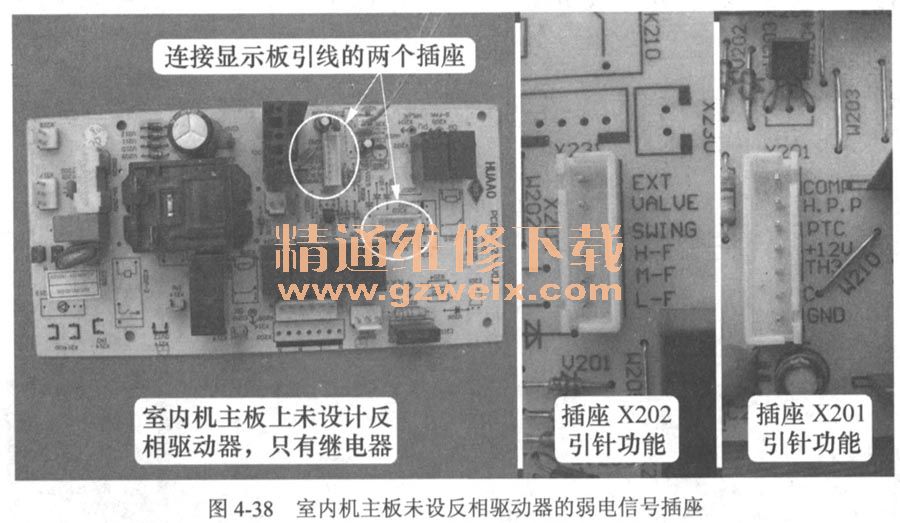

①以華寶KFR-50LW/K2D 1為代表，如圖4-38所示，反相驅動器設計在顯示板上，工作時插座的電壓為低電平（約0.7V），引線功能及電壓值見表4-1。

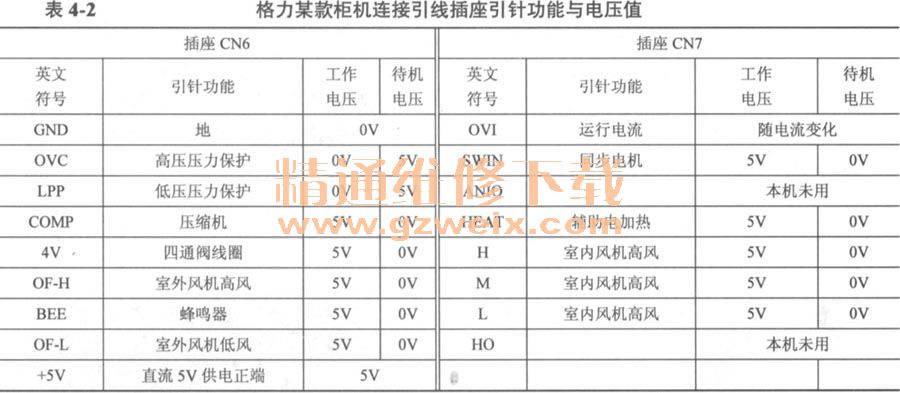

②以格力的一款柜機為代表，如圖4-39所示，反相驅動器設計在室內機主板上，工作時插座的電壓為高電平（5V），引線功能及電壓值見表4-2。

    說明：OVC、LPP引針工作電壓指室外機高壓壓力開關斷開和低壓壓力開關斷開時的電壓，待機電壓指正常閉合時的電壓。

八、驅動三極管損壞，輔助電加熱裝置不工作

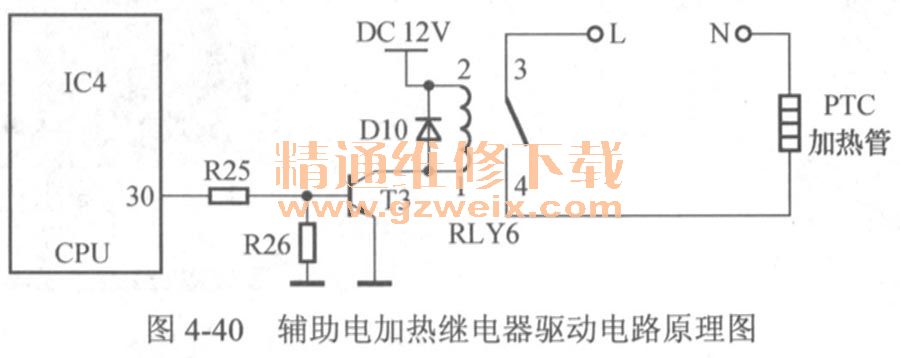

    故障說明：科龍KFR-26GW/N2F空調器，冬季使用時制熱效果差，圖4-40所示為輔助電加熱繼電器驅動電路原理圖。

    1．測量制熱系統運行壓力
    如圖4-41所示，用遙控器制熱開機，工作約10min后，手摸蒸發器表面溫度較高并且均勻，二通閥和三通閥的溫度較高并且接近，從出風框感覺吹出的風較熱，系統運行壓力約為2.1MPa，綜合判斷制熱系統工作正常。
蒸發器溫度及測量系統運行壓力" src="/article/UploadPic/2013-8/20138214252438576.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    2．測量電加熱工作電流及線圈阻值
    如圖4-42所示，使用萬用表電流擋測量輔助電加熱裝置的工作電流為0A，查看工作條件已具備，說明是由于主板或加熱管損壞導致；拔下插頭，使用萬用表電阻擋測量電加熱裝置阻值，正常值約為100Ω，實測結果為130Ω，說明電加熱管正常，應測量輔助電加熱插座電壓。

    說明：不同功率的加熱管阻值不同，一般符合功率大阻值小、功率小阻值大的特點，本例加熱管功率為400W。

    3．測量輔助電加熱裝置電壓
    如圖4-43左圖所示，使用萬用表交流電壓擋測量主板上輔助電加熱裝置插座電壓，正常值應為交流220V，而實測電壓為0V，說明主板未輸出供電。

    使用萬用表直流電壓擋，黑表筆接地（實接濾波電容負極），紅表筆接繼電器線圈①腳測量驅動電壓，如圖4-43右圖所示，正常值為低電平（約0.3V），實測結果為直流14V，說明繼電器線圈正常，為驅動電路出現故障。

   4．測量三極管基極電壓
    如圖4-44所示，使用萬用表直流電壓擋，黑表筆接地（實接霍爾反饋插座的“地”腳），紅表筆接三極管T3基極，測量電壓（相當于測量CPU輸出端子），正常值為直流5V，實測電壓為5V，說明CPU輸出電壓正常，應重點檢查三極管是否損壞。

5．測量三極管
如圖4-45所示，拔下空調器電源，使用萬用表二極管擋測量三極管，由于為NPN型三極管，因此紅表筆接基極（B），黑表筆接集電極（C）和發射極（E），正常值時為正向導通，而實測結果均為無窮大，說明三極管開路損壞。

    維修措施：更換三極管，如圖4-46所示，更換后用遙控器制熱開機，運行一段時間后室內風機吹風，測量輔助電加熱裝置電流約為2A，說明已經開始工作，同時室內機吹風溫度已明顯升高，故障排除。

    總結：空調器在冬季制熱時，如果室外溫度低于0℃，由于冷凝器換熱能力下降，效率大大降低，表現為制熱效果差，因而目前生產的空調器通常設計有輔助電加熱裝置，增加制熱效果。本例由于驅動三極管損壞，繼電器不能吸合，輔助電加熱裝置未工作，出現制熱效果差的故障現象，所以在冬季檢修空調器時，如用戶反映如本例故障，在檢查制熱系統工作正常后，應著重檢查輔助電加熱裝置是否工作（根據工作電流是否正常來判斷）。
