五、7812損壞，整機不工作

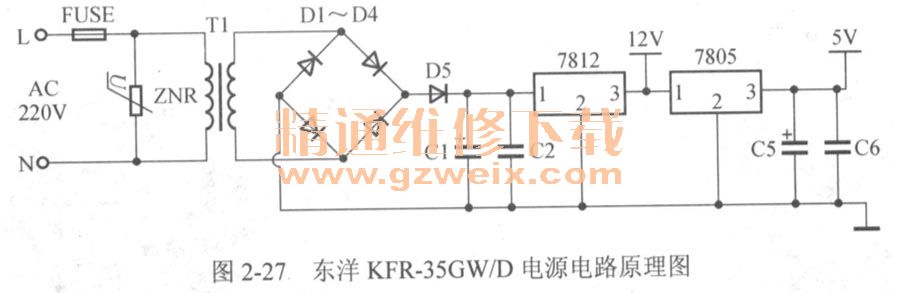

故障說明：東洋KFR-35GW。空調器，整機不工作，導風板不能自動復位，測量空調器插頭阻值為294Ω，插座交流220V電壓正常，說明變壓器正常。導風板不能自動復位說明CPU沒有工作，應當首先測量工作電壓5V是否正常。圖2-27所示為電路原理圖。

1．測量直流5V電壓
如圖2-28所示，使用萬用表直流電壓擋，黑表筆接7805的表面鐵殼（鐵殼為地端，相當于接②腳），紅表筆接③腳輸出端，正常電壓為直流5V。
實測電壓為直流0V，應當測量國腳輸入端電壓是否正常。

    2．測量直流，2V電壓

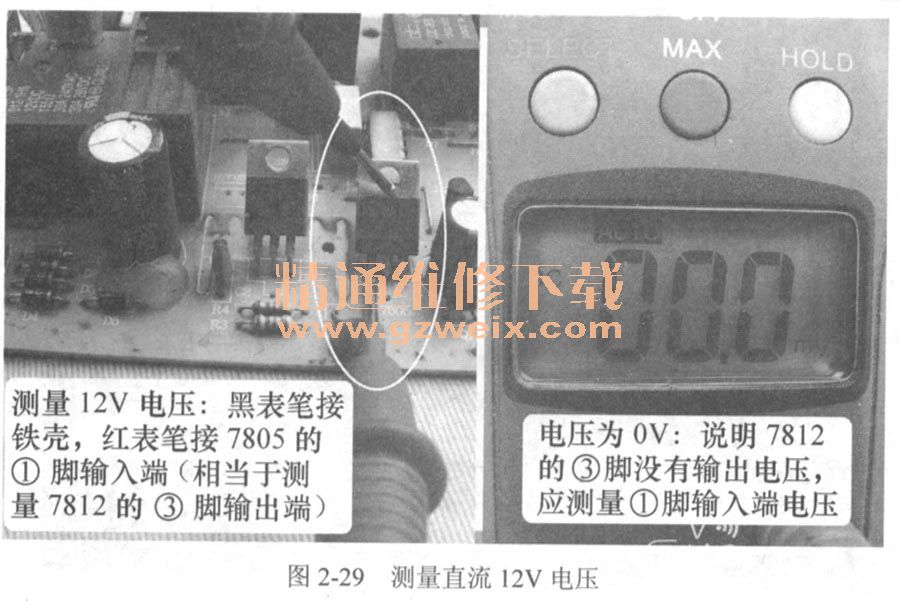

    仍然使用萬用表直流電壓擋，如圖2-29所示，黑表筆不動，紅表筆測量7805的①腳輸入端，電壓由7812輸出端直接供給，正常為直流12V。

    實測電壓為0V，應當測量7812輸入端電壓是否正常。
    3．測量7812輸入端電壓
    如圖2-30所示，使用萬用表直流電壓擋，黑表筆不動（7805和7812的鐵殼都是接地，在主板上是相通的），紅表筆接7812的①腳輸入端，電壓由變壓器次級經整流和濾波電路提供，正常約為直流16V。

實測為直流18V，說明前級整流電路正常，為7812損壞或12V負載有短路故障。

    4．測量12V對地阻值

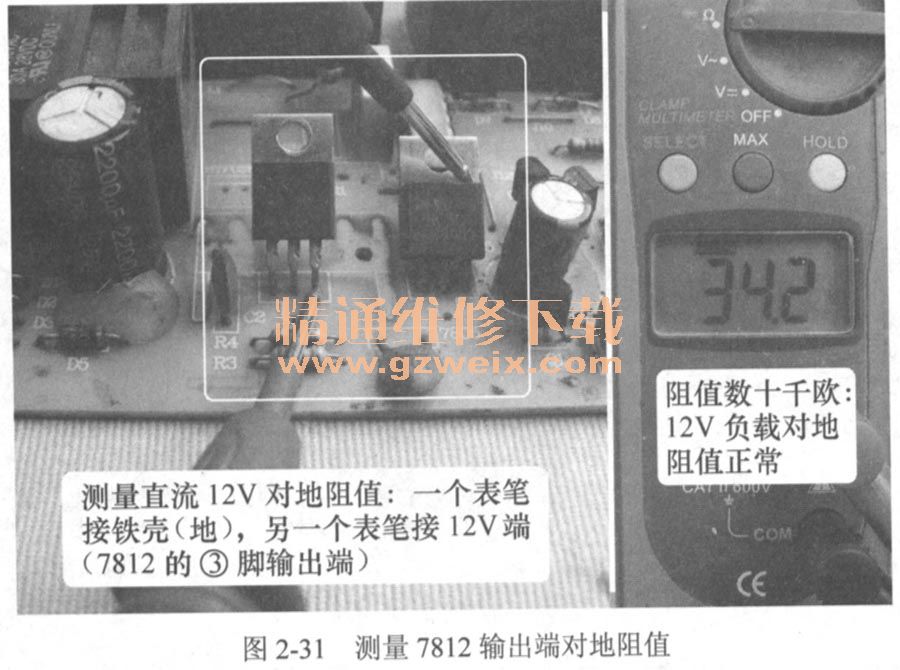

    如圖2-31所示，使用萬用表電阻擋，黑表筆不動仍舊接地，紅表筆接7812的③腳輸出端，正常阻值為數十千歐，實測結果說明對地負載電阻正常，可大致判斷7812損壞。

說明：12V對地阻值，主板不同結果也不相同，圖中數值為實測結果。

    5．短接7812的①腳和③腳
    使用引線短接7812的①腳和③腳，萬用表直流電壓擋黑表筆接7805的②腳，紅表筆接③腳，實測電壓為直流5V，確定7812損壞。操作過程及測量結果如圖2-32所示。

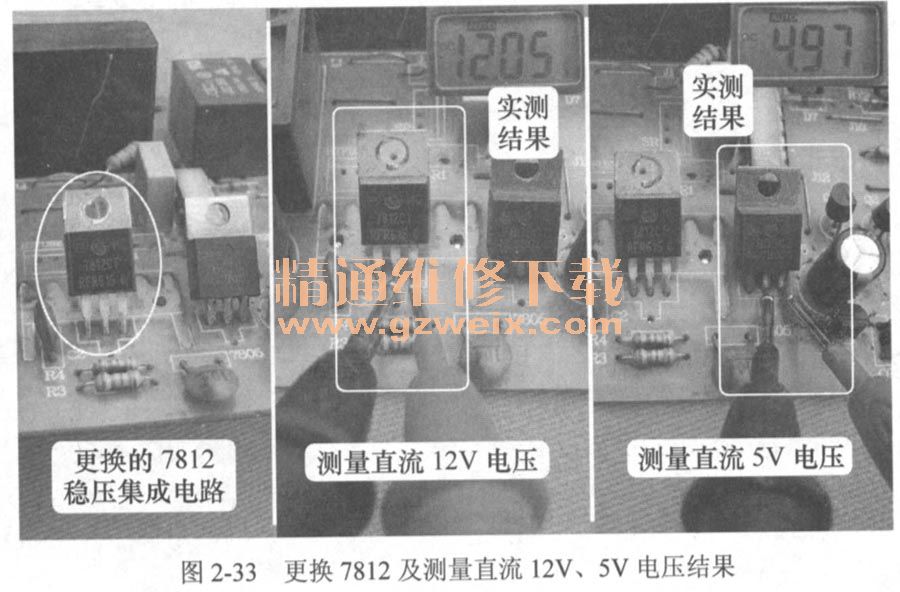

維修措施：更換7812穩壓集成電路，如圖2-33所示，上電后導風板自動關閉，測量7812輸出端電壓為直流12V、7805輸出端電壓為直流5V，遙控開機，空調器開始運行，制冷恢復正常。

    總結：實測12V電壓為0V，而7812輸入端電壓正常時，不能直接確定7812損壞，應先測量12V電壓對地阻值，確定負載無短路故障，才能確定損壞。
    7812和7805的最高輸入電壓為直流35V，因此短接7812的①腳和③腳不會過壓損壞7805，可以短時間試機，建議不要長時間使用。

六、7805損壞，整機不工作

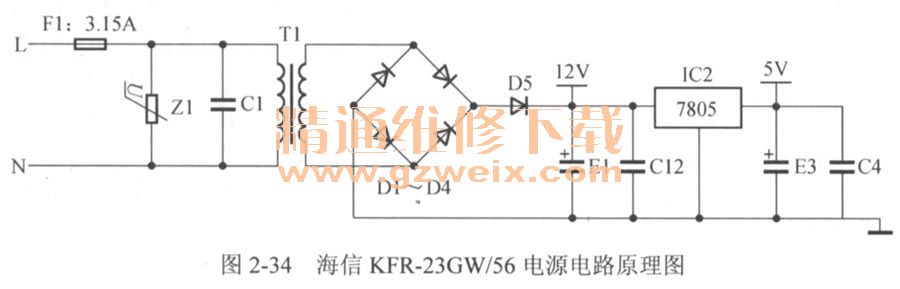

    故障說明：海信KFR-23GW/56空調器，上電后整機不工作，導風板不能自動關閉，也不能接收遙控信號，測量插頭阻值正常，說明變壓器初級繞組正常，重點檢查電源電路和CPU三要素電路。圖2-34所示為電源電路原理圖。

    1．測量直流5V電壓

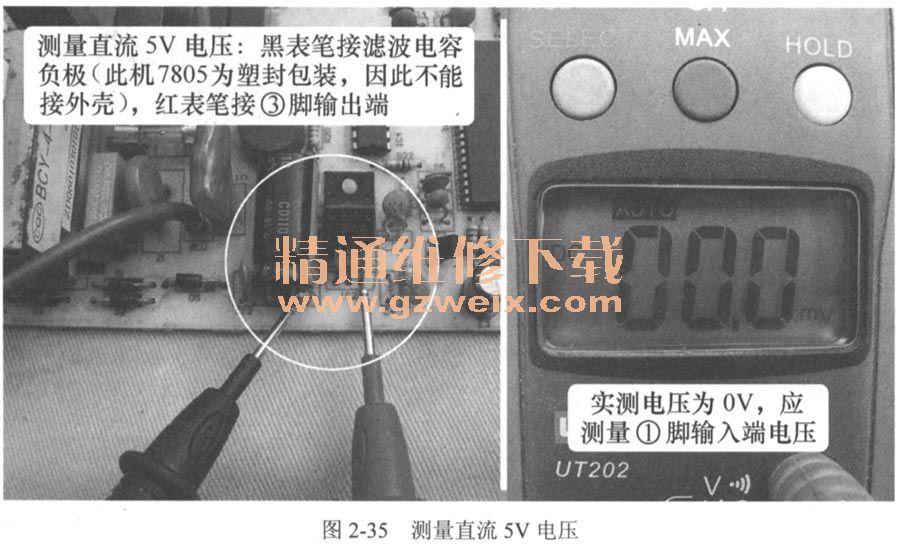

    如圖2-35所示，使用萬用表直流電壓擋，黑表筆接主濾波電容負極（相當于接7805的②腳），紅表筆接③腳，正常電壓為直流5V。

    實測為0V，應測量7805的①腳輸入端電壓。

    2．測量直流，2V電壓
    如圖2-36所示，使用萬用表直流電壓擋，黑表筆不動仍接濾波電容負極，紅表筆接7805的①腳輸入端，正常電壓約直流13V，實測電壓直流16V也屬正常，此電壓為變壓器降壓后由次級繞組經整流、濾波電路直接提供，由于沒有設7812穩壓集成電路，因此直流12V電壓隨交流220V電壓波動而變化。

    3．測量5V對地阻值
    如圖2-37所示，使用萬用表電阻擋，黑表筆接濾波電容負極，紅表筆接7805的③腳輸出端，正常阻值為數千歐，實測結果說明5V負載正常，判斷7805損壞。
說明：因?yàn)榄h(huán)溫和管溫傳感器電路并聯，所以5V負載對地阻值較低。

維修措施：更換7805，上電后使用遙控器開機，空調器運行，再次使用萬用表直流電壓擋測量7805輸出端電壓為5V，如圖2-38所示。

    總結：7805和7812的檢修方法一樣，如果輸出端沒有正常的電壓輸出，在確保輸入端電壓正常且負載沒有短路故障后，即可判斷7805或7812損壞。

七、整流硅橋損壞，整機不工作
    故障說明：三菱重工SRK388HENF掛式空調器，上電后整機不工作，導風板不能自動復位，測量電源插頭L、N阻值正常，插座交流電源也正常，應重點檢查5V電壓和CPU三要素電路。
    通電后使用萬用表直流電壓擋測量直流12V和5V電壓均為0V，使用交流電壓擋測量變壓器次級插頭輸出的交流13V電壓正常，斷電使用二極管擋測量硅橋開路損壞，由于沒有相同型號的硅橋更換，決定使用4個二極管代替。圖2-39所示為代換的電路原理圖。

    1．硅橋位置及外觀
    硅橋?qū)嶋H上就是將4個整流二極管封裝為一體而成的，設計在電源電路上，位于7812附近。圖2-40所示為硅橋在主板上的安裝位置、實物外觀及等效電路圖。

    2．二極管連接方法

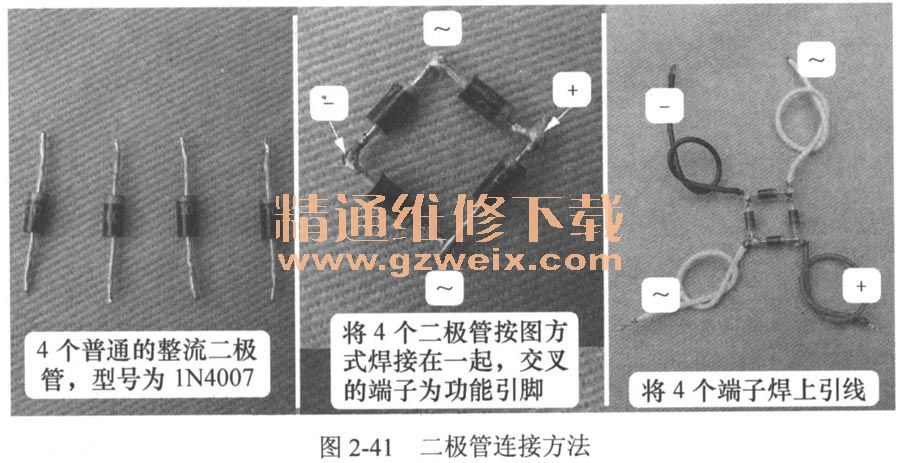

使用4個二極管，按圖2-41所示方法焊接，并接上引線，可以看出4條引線的功能和硅橋4個引腳的功能相同。

    3．安裝二極管

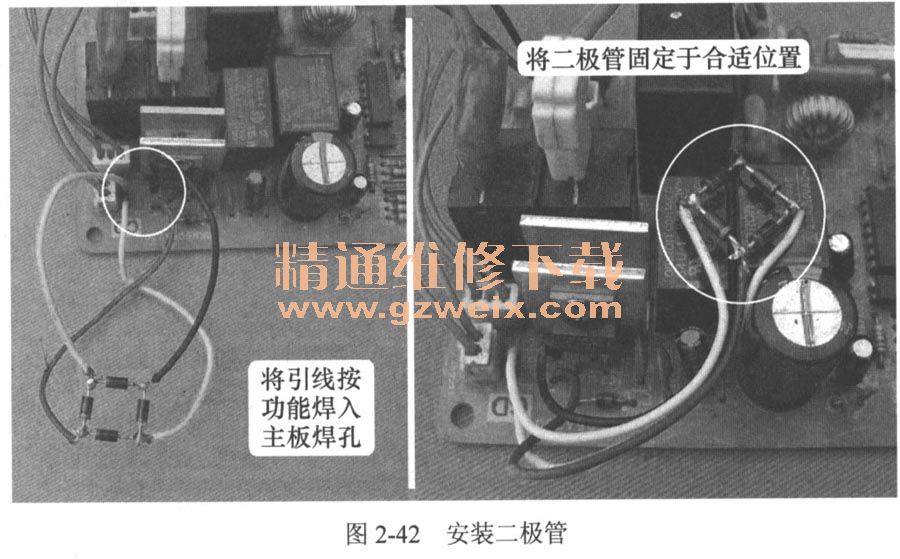

    如圖2-42所示，將引線按功能焊在主板相對應的焊孔內，在保證絕緣的前提下固定在合適位置。

維修措施：使用4個二極管代替硅橋，上電試機，空調器工作正常。
