第3章 遙控信號和傳感器電路故障
第1節 遙控信號電路故障

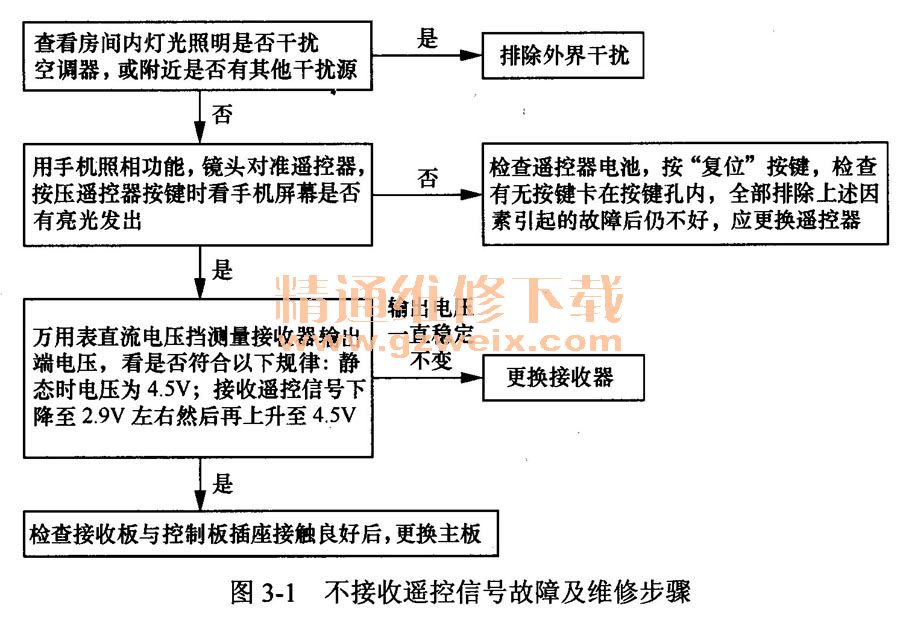

空調器不接收遙控信號在維修中是比較常見的故障，通常由遙控器或接收器引起，圖3-1所示為維修步驟，同時應急開關電路損壞也占到一定的比例，本節介紹此類故障的維修方法。

    注：實際檢修中，80％的遙控不能開機故障是由遙控器和接收器故障引起的，外界干擾和主板損壞的情況只占很小的比例。

一、遙控器電池倉彈簧接觸術良，顯示屏不顯示
    故障說明：海信KFR-25GW空調器，遙控器不顯示。
    1．檢查電池倉彈簧是否生銹
遙控器使用兩節1.5V的電池提供電源，由于電池倉彈簧生銹造成接觸不良，無法為主板供電在實際維修中占到一定比例，因此首先檢查彈簧表面是否生銹，如圖3-2所示。本例經檢查正常。

    2．按壓“重設”鍵

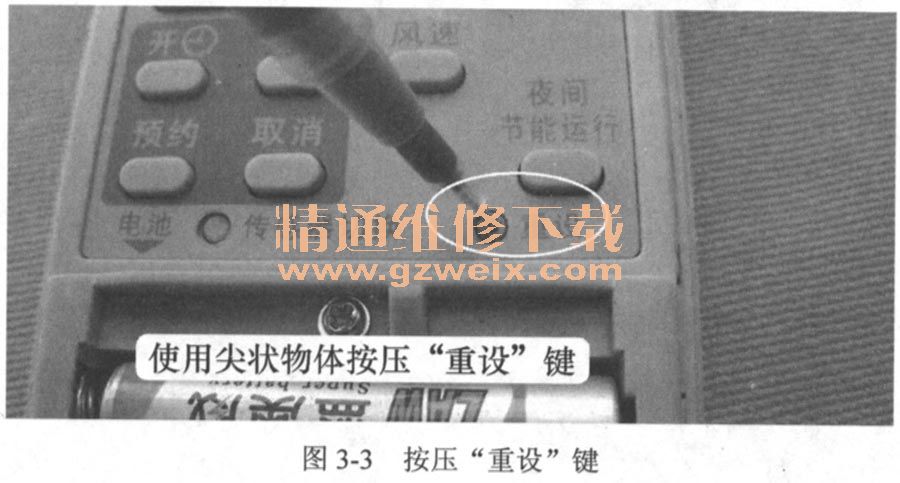

    遙控器主板CPU死機，或者更換電池時由于CPU沒有及時復位，也會造成此類故障。使用尖狀物體（如圓珠筆尖）按壓“重設”鍵，如圖3-3所示，遙控器主板正常時顯示屏應能正常顯示，本例按壓“重設”鍵之后故障依舊。

3．測量電池電壓
電池沒電或者電壓低也會造成此類故障。使用萬用表直流電壓擋測量兩節電池的電壓，如圖3-4所示，正常為1.5V左右，如果兩節電池電壓均低于1.3V應更換電池。本例實測結果說明電池電壓正常。

    4．測量主板供電
    拆開遙控器外殼，使用萬用表直流電壓擋測量主板上濾波電容兩端電壓（相當于測量CPU供電電壓，測量時黑表筆接負極、紅表筆接正極），如圖3-5所示，正常電壓為直流3V，而實測為0V，說明主板沒有得到供電，向前級檢查，發現主板電池負極彈簧焊點虛焊。

    維修措施：補焊電池倉負極彈簧焊點，如圖3-6所示，裝上電池后顯示屏顯示正常，按壓遙控器上“開關”鍵，空調器開始運行。

5．經驗總結
①遙控器更換電池后如果不能正常顯示，應按壓一下“重設”鍵（有些遙控器稱為“復位”鍵），其作用是將遙控器CPU重新復位，使CPU能正常工作。
    ②有些遙控器沒有設計此鍵，在更換電池后如果不能正常工作，可以取出電池等待5min左右（這樣可以將主板上電解電容所存的電量放凈）再安裝；如果仍不能正常工作，應使用一段引線直接短接電池倉的正極和負極彈簧，強制放電，再安裝電池即能正常工作，如圖3-7所示。

二、發射二極管損壞，遙控器不發射信號

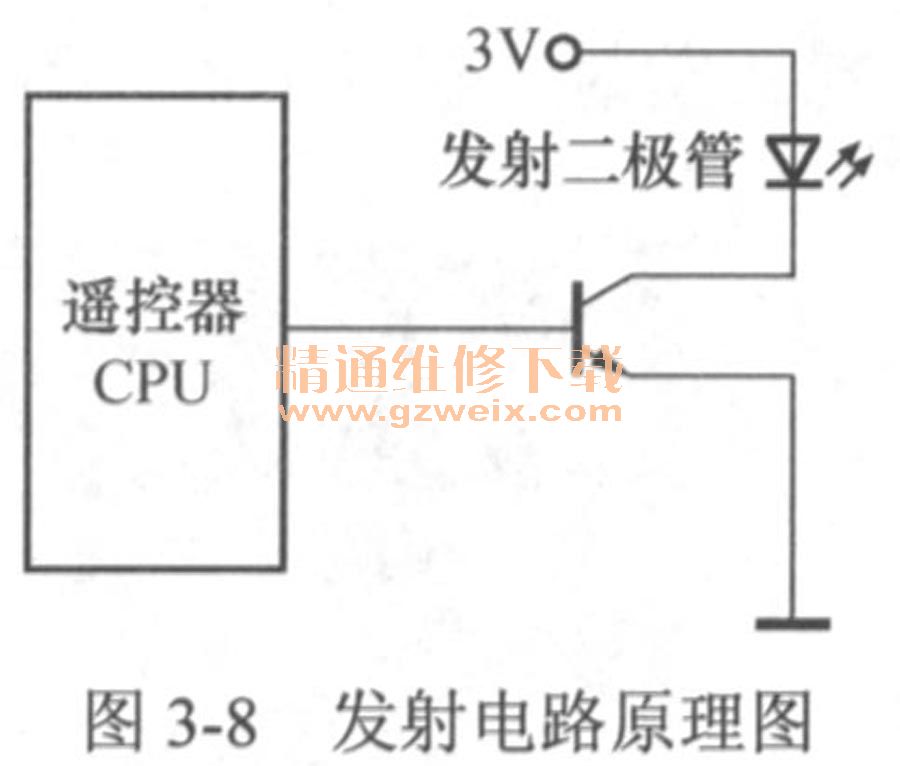

    故障說明：某品牌空調器的遙控器顯示正常，按壓按鍵時顯示屏也有發射信號的標志，但是空調器沒有任何反應。圖3-8所示為遙控器發射電路原理圖。

    1．使用檢測儀檢測遙控器
    由于遙控器和接收器損壞均能造成不接收遙控信號故障，因此首先使用遙控器檢測儀檢測遙控器是否正常，如圖3-9所示。實測時按壓遙控器按鍵檢測儀指示燈沒有閃亮，判斷遙控器有故障。

    2．測量電池電壓
    由于電池電壓低也會造成此類故障，因此使用萬用表直流電壓擋測量電池電壓，如圖3-10所示，實測電壓結果說明電池電壓正常。

    3．測量發射二極管
    根據顯示屏顯示正常且按壓按鍵時有發射信號的標志，可以判斷CPU工作正常，故障點應在發射二極管或驅動電路。拆開外殼使用萬用表二極管擋測量容易出現故障的發射二極管，如圖3-11所示，正常測量結果為正向?qū)�通、反向無窮大，而實測結果為正反向均為無窮大，判斷發射二極管開路損壞。

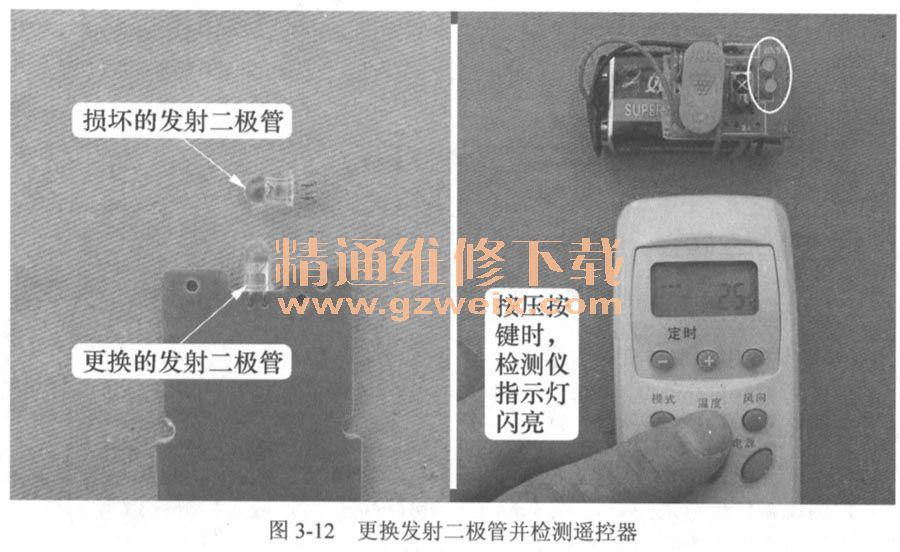

維修措施：更換發射二極管，如圖3-12所示。更換后使用遙控器檢測儀測試，按壓遙控器按鍵時指示燈閃亮，說明遙控器故障已排除。

    4．經驗總結
    ①空調器遙控器和彩色電視機遙控器使用的發射二極管相同，更換時可以互換。
    ②使用帶照相功能的手機也能檢測遙控器是否發射信號，如圖3-13所示，方法如下：打開手機照相功能，將遙控器發射二極管對準手機攝像頭，正常的遙控器在按壓按鍵時，從手機屏幕上應能看到發射二極管發出的白光，如果未發出白光，可以判斷遙控器損壞。

三、接收器引腳受潮輕微短路，不接收遙控信號

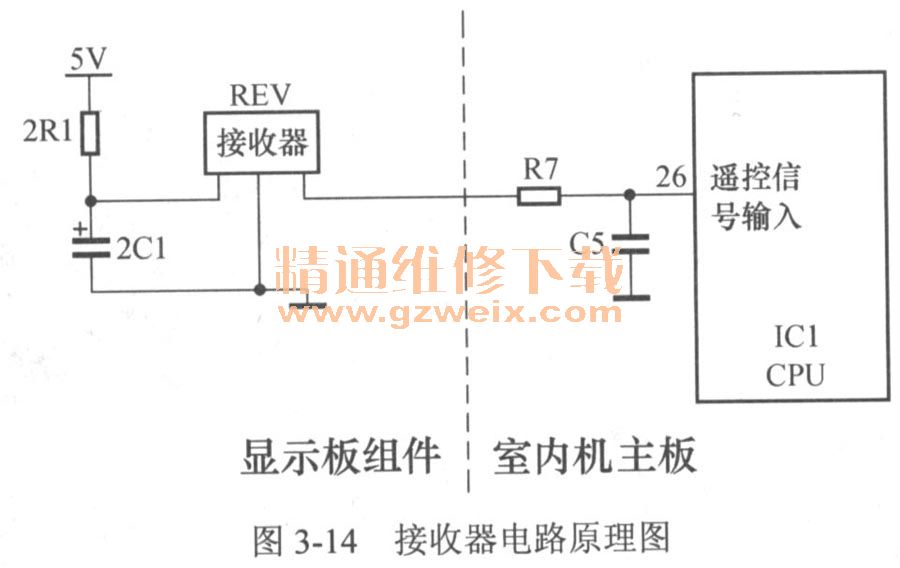

    故障說明：美的KFR-26GW/11 Y空調器，按壓遙控器按鍵時室內機主板有時能接收信號，有時不能接收信號。此類故障常見原因有遙控器損壞、接收器受潮輕微短路、接收器供電電壓低、空調器附近有強烈的電磁干擾。圖3-14所示為接收器電路原理圖。

    1.檢查空調器室內機的安裝位置
    電磁干擾常見有日光燈、節能燈、紅外線等直射接收器，或者附近有強烈電磁場，經檢查本例沒有上述現象。
    2．檢測遙控器和測量接收器供電引腳電壓

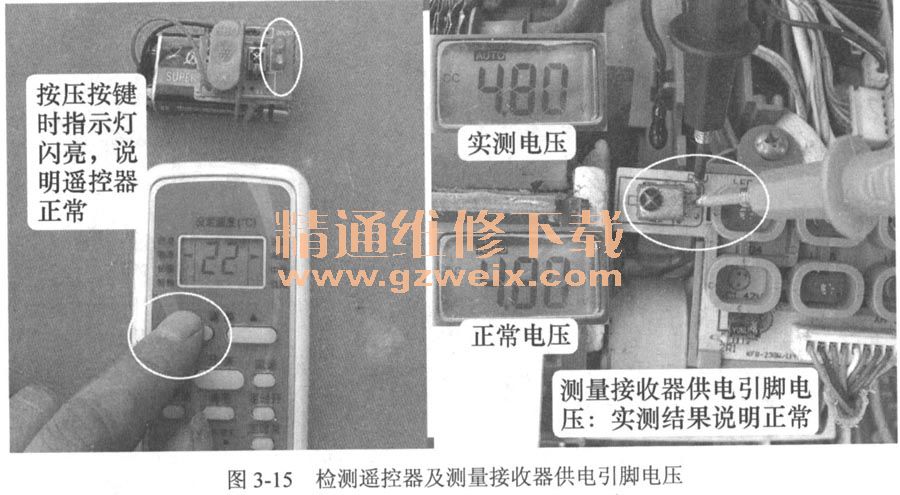

    首先使用檢測儀檢測遙控器，如圖3-15左圖所示，按壓按鍵時檢測儀指示燈閃亮，說明遙控器正常，故障在主板接收器電路。
    使用萬用表直流電壓擋，黑表筆接地，紅表筆接供電引腳，測量接收器供電電壓，如圖3-15右圖所示，正常電壓為直流4.8V，實測結果說明供電電壓正常。

說明：由于接收器供電引腳串接100Ω電阻，因此供電電壓為4.8V。

    3．測量接收器輸出引腳電壓
    使用萬用表直流電壓擋，黑表筆接地，紅表筆接信號引腳，測量電壓，如圖3-16所示，正常值為不接收遙控信號時略低于供電電壓，實測電壓在4V左右來回變化，初步判斷故障由接收器輕微短路引起。使用電吹風加熱接收器約．3min，再上電試機，每按一次遙控器按鍵蜂鳴器便響一次，說明故障已排除。

說明：如果用電吹風加熱后故障仍未排除，應更換接收器。

    維修措施：使用電吹風加熱接收器。

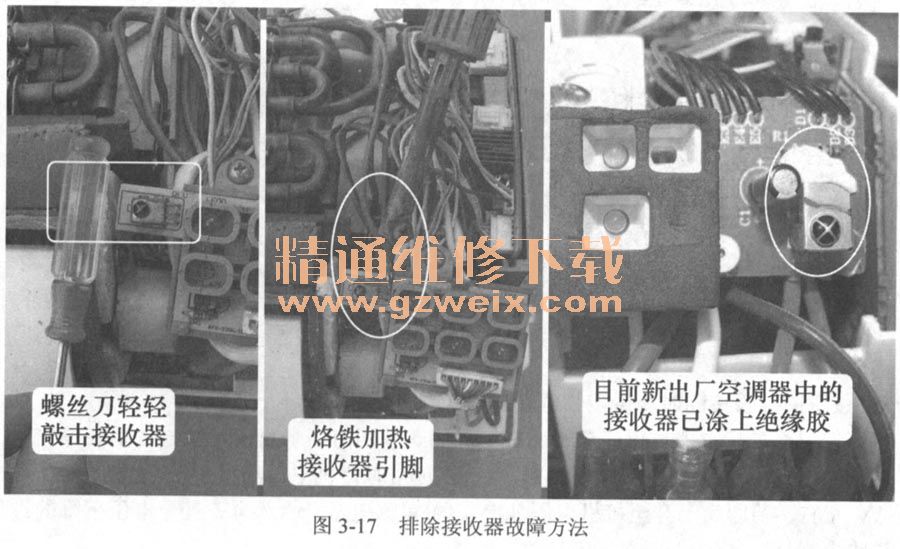

    總結：空調器使用2～3年以后，接收器引腳輕微短路會引起本例故障，可以說是一種通病，故障率很高，多見于早期生產的空調器。目前生產廠商在空調器出廠時均將接收器引腳涂上一層絕緣膠，如圖3-17所示，以防止此類故障發生。在維修此類故障時，如果沒有電吹風，可以使用螺絲刀把輕輕敲擊接收器表面或者使用烙鐵加熱接收器引腳，一般也能排除故障。

四、接收器損壞，不接收遙控信號

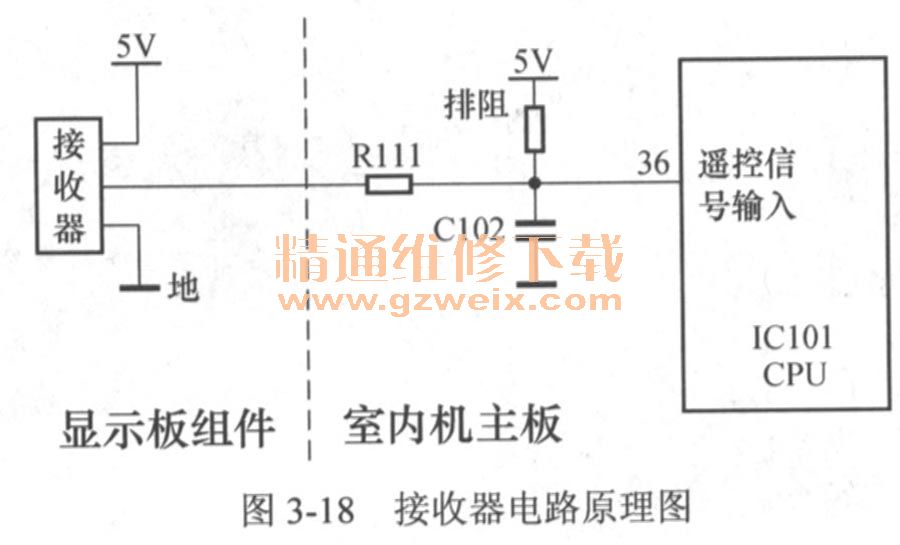

    故障說明：海信KFR-25GW空調器，按壓遙控器按鍵空調器沒有反應。圖3-18所示為接收器電路原理圖。

    1．檢測遙控器及測量接收器供電引腳電壓

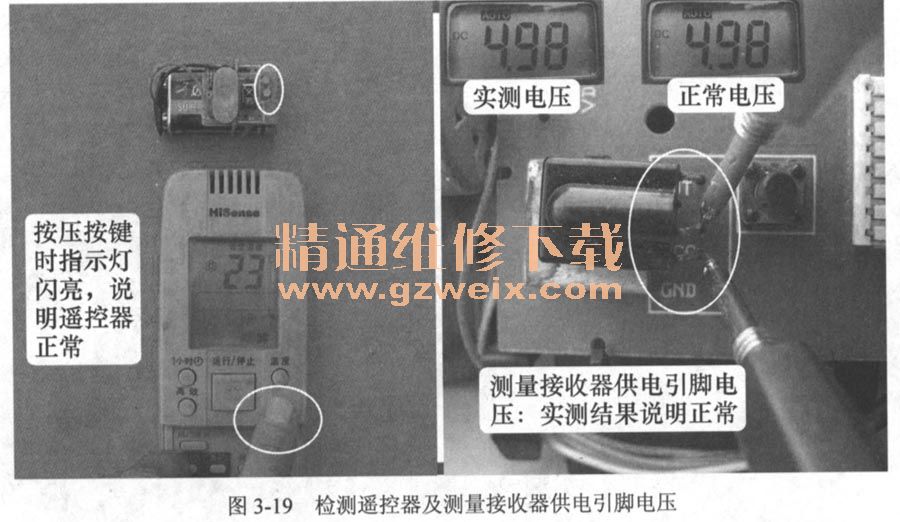

首先使用檢測儀檢測遙控器，如圖3-19左圖所示，按壓按鍵時檢測儀指示燈閃亮，說明遙控器正常，故障在主板接收器電路。

    使用萬用表直流電壓擋，黑表筆接地，紅表筆接供電引腳，測量接收器供電電壓，如圖3-19右圖所示，正常電壓為直流5V，實測結果說明供電電壓正常。

    2．按壓遙控器按鍵時測量接收器輸出引腳電壓
    將遙控器對準接收器按壓任意一個按鍵，同時使用萬用表直流電壓擋，黑表筆接地，紅表筆接輸出引腳，測量電壓，如圖3-20所示。正常時待機電壓約4.8V，接收遙控信號時降低至3V左右，隨即又上升至待機電壓4.8V，而實測電壓一直為4V且無電壓下降的過程，判斷接收器損壞，未輸出信號。

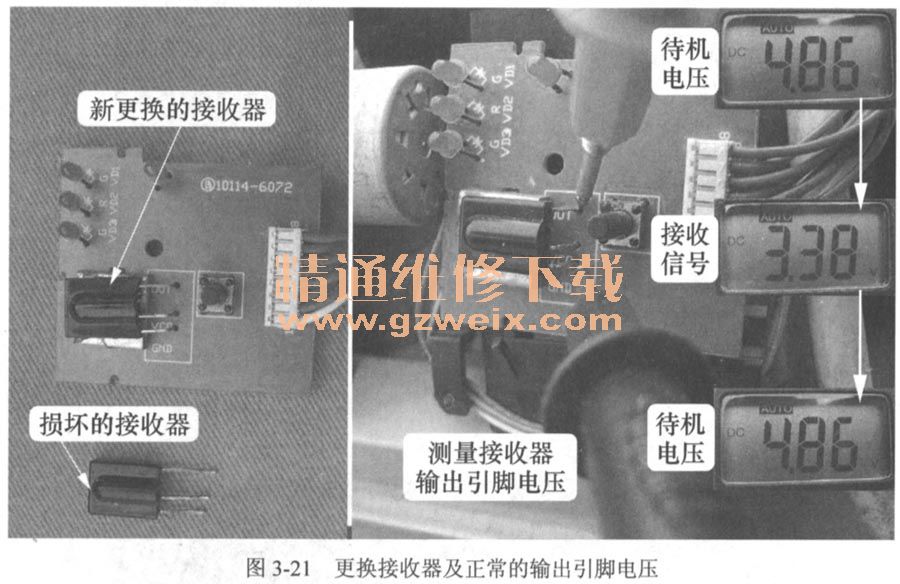

    維修措施：更換接收器，如圖3-21所示，在按壓遙控器按鍵的同時測量接收器輸出引腳電壓，實測有電壓下降過程，然后迅速上升至待機電壓，室內機主板蜂鳴器響一聲后，空調器按遙控器設定模式運行。
