五、管溫傳感器損壞，開機報管溫傳感器故障
    故障說明：美的KFR-26GW/I1Y空調器，通上電源后“化霜”指示燈一直閃，按壓遙控器“開關”鍵，主板蜂鳴器響一聲，但室內風機和室外機均不運行。由于主板能接收遙控信號但整機不能工作，應首先測量輸入部分電路的傳感器分壓點電壓。

    1．測量環溫和管溫傳感器分壓點電壓

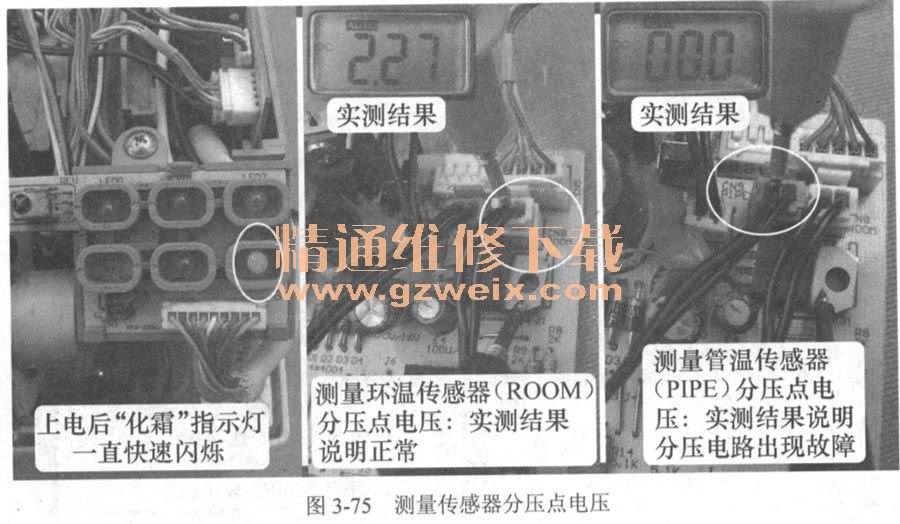

如圖3-75所示，首先使用萬用表直流電壓擋，黑表筆接地（實接7805鐵殼），紅表筆接環溫和管溫傳感器插座的分壓點，測量電壓，結果應接近2.5v，實測環溫傳感器分壓點電壓2.2v正常，管溫傳感器分壓點電壓為0v，說明管溫傳感器分壓電路有故障，應重點檢查傳感器和分壓電阻。

    2．測量環溫與管溫傳感器阻值
    斷開空調器電源，使用萬用表電阻擋測量兩個傳感器的阻值，如圖3-76所示，在房間溫度約25℃時阻值接近10kΩ，且兩個傳感器阻值應基本相同，實測環溫傳感器阻值9.8kΩ為正常，管溫傳感器阻值為無窮大，說明其開路損壞。
    說明：本例空調器傳感器使用型號為25 ℃/1OkΩ。

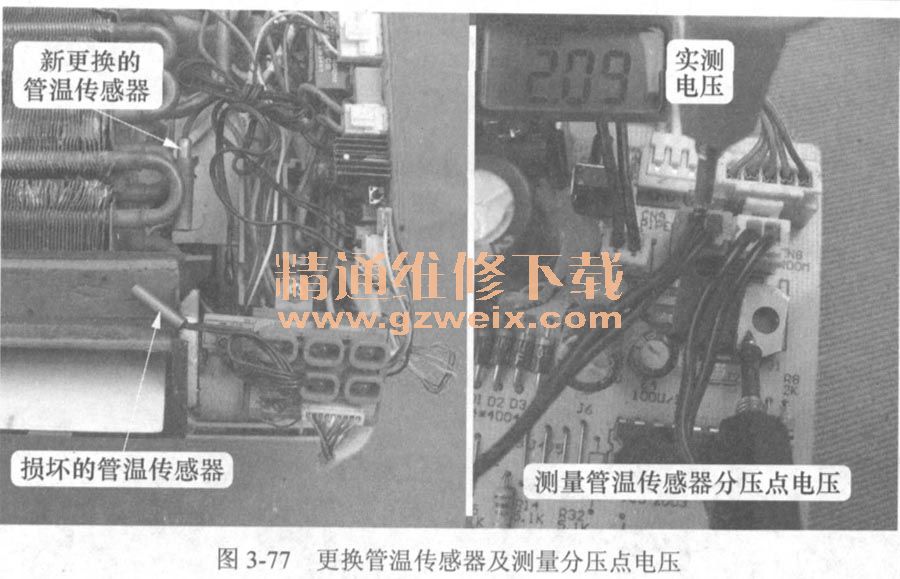

維修措施：更換管溫傳感器，如圖3-77所示，更換后測量管溫傳感器插座分壓點電壓為直流2.1V，遙控開機空調器制冷正常，故障排除。

應急措施：如果暫時沒有相同型號（本例為25℃/10kΩ）的傳感器更換，而用戶又著急使用空調器，可以使用以下兩個方法。

    （1）使用電阻
    制冷模式下蒸發器的正常溫度為10℃左右，25℃/ 10kΩ的傳感器10℃時對應阻值20kΩ，因此使用阻值為20kΩ的電阻，直接焊在管溫傳感器的兩個焊點上（需取下?lián)p壞的管溫傳感器），開機后空調器即能工作在制冷狀態，待有相同型號的配件再更換。
    說明：制熱時蒸發器正常溫度約為60℃，3種傳感器的溫度及阻值對應關系參見表3-1，代換后沒有防冷風功能，制熱開機后室內風機直接運行。

    （2）將兩個25℃/5kΩ的傳感器串聯

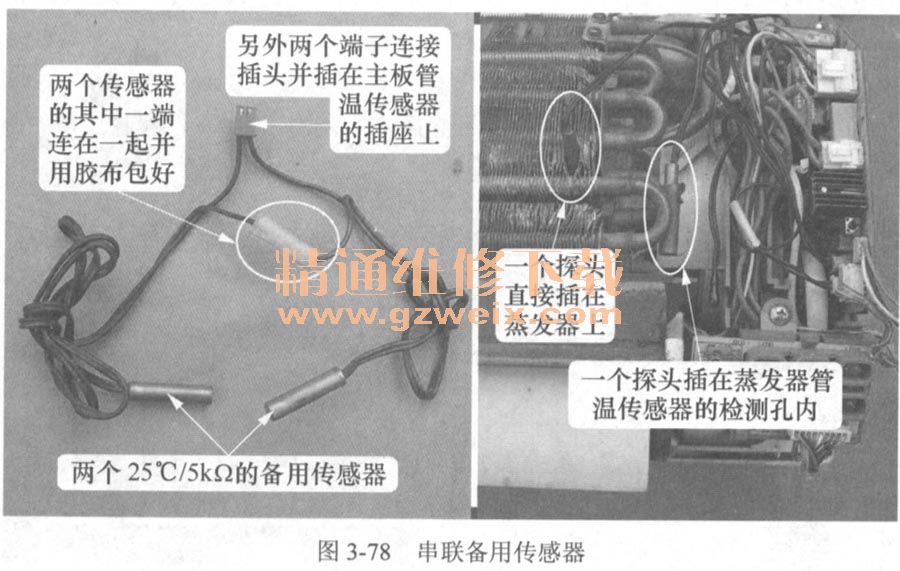

    如果有兩個25℃/5kΩ的備用傳感器，可以將兩個傳感器串聯使用，如圖3-78所示。兩個傳感器的其中兩個端子連在一起并用膠布包好防止漏電，另外兩個端子連接插頭插在主板管溫傳感器的插座上，將其中的一個探頭插在蒸發器管溫傳感器的檢測孔內，另外一個探頭直接插在檢測孔附近的蒸發器內，開機后空調器能正常工作在制冷或制熱模式。

總結：上電不開機時顯示板組件即報故障代碼，應重點檢查環溫和管溫傳感器。如果不清楚故障代碼的含義，也應重點檢查環溫和管溫傳感器。

    六、管溫傳感器阻值變大損壞，室外機工作5min后停機
    故障說明：海信KFR-25GW空調器，遙控器制冷模式開機。開始整機工作正常，但5min后室外機停止工作，空調器也不再制冷。電路原理圖參見圖3-43。

    1．查看故障代碼
    如圖3-79所示，按壓遙控器上的“傳感器切換”鍵，顯示板組件上的“電源”、“定時”指示燈閃，查看代碼含義為制冷防結冰保護，說明CPU檢測到蒸發器溫度低于0℃，常見原因有制冷系統故障導致蒸發器結冰、室內風機轉速慢或過濾網臟堵導致蒸發器溫度過低、管溫傳感器分壓電路出現故障導致CPU檢測錯誤。

    2．檢查制冷狀態
    如圖3-80所示，首先查看過濾網和蒸發器均干凈無臟堵現象，拔下電源插頭清除故障代碼，再次上電開機，檢查室內風機轉速正常，測量系統壓力為0.45MPa，蒸發器結露并沒有結冰現象，說明制冷系統正常，應檢查管溫傳感器電路。

    3．測量傳感器分壓點

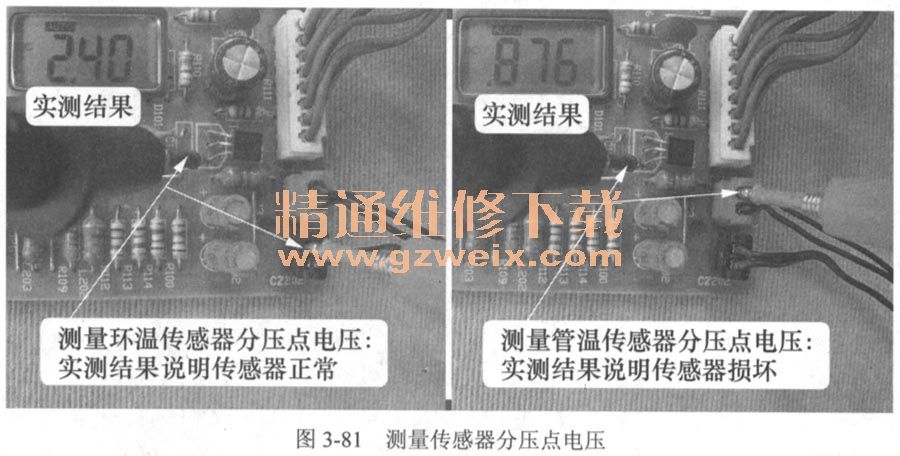

    如圖3-81所示，首先使用萬用表直流電壓擋，將黑表筆接地（本例實接復位集成塊34064“地”腳），紅表筆接插座分壓點，測量電壓（此時房間溫度約25℃），兩個插座的正常值均應接近2.5V，實測結果說明環溫傳感器正常，應重點檢查管溫傳感器。

    4．測量管溫傳感器阻值

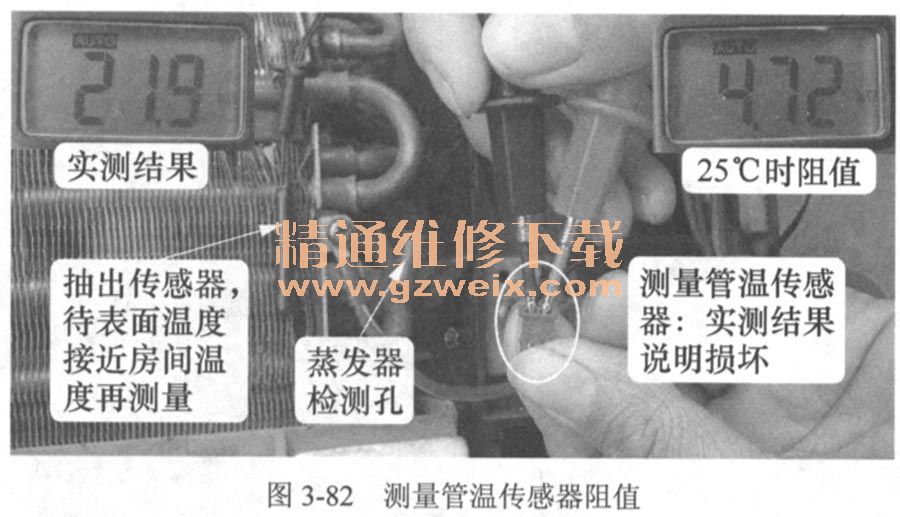

如圖3-82所示，斷電并將管溫傳感器從蒸發器檢測孔抽出（防止蒸發器溫度影響測量結果），并等待一定的時間使傳感器表面溫度接近房間溫度，再使用萬用表電阻擋測量插頭兩端，正常阻值應接近5kΩ，實測結果說明管溫傳感器阻值變大損壞。

說明：本例空調器傳感器使用型號為25℃/5kΩ。

維修措施：更換管溫傳感器，如圖3-83所示，更換后測量管溫傳感器插座分壓點電壓為直流2.5V，遙控開機后空調器一直運行不再停機，故障排除。

    5．經驗總結
    ①制冷模式下蒸發器如果表面溫度過低，會導致壓縮機吸氣管吸入的制冷劑溫度也較低，制冷效果下降較多且容易使壓縮機液擊而損壞，因而主板設置了蒸發器防結冰保護功能，CPU根據管溫傳感器的溫度進行判斷，如果溫度過低則停機保護。本例由于管溫傳感器阻值變大，CPU引腳檢測后判斷為蒸發器溫度過低，因此出現了本例故障。

    ②由于制冷劑泄漏時制冷效果明顯下降，壓縮機吸氣管吸入的制冷劑溫度過高，容易引起壓縮機過熱損壞，因此部分品牌的空調器主板設計室外機異常保護（也稱漏氟保護、制冷系統異常保護、制冷劑不足保護等）功能，如果開機一段時間后CPU通過管溫傳感器檢測到蒸發器溫度不下降或下降幅度較小，主板控制室外機停機保護。制冷模式下若管溫傳感器阻值變小（相當于溫度升高），也會造成空調器運行一段時間室外機停機的故障。

    七、管溫傳感器阻值變小損壞，制熱開機無防冷風功能
    故障說明：科龍KFR-26GW/N2F空調器，遙控器“制熱”模式開機后室內風機立即運行，運行一段時間后室外機冷凝器結了厚厚的一層霜，但空調器始終不化霜。

    1．開機后室內風機立即運行

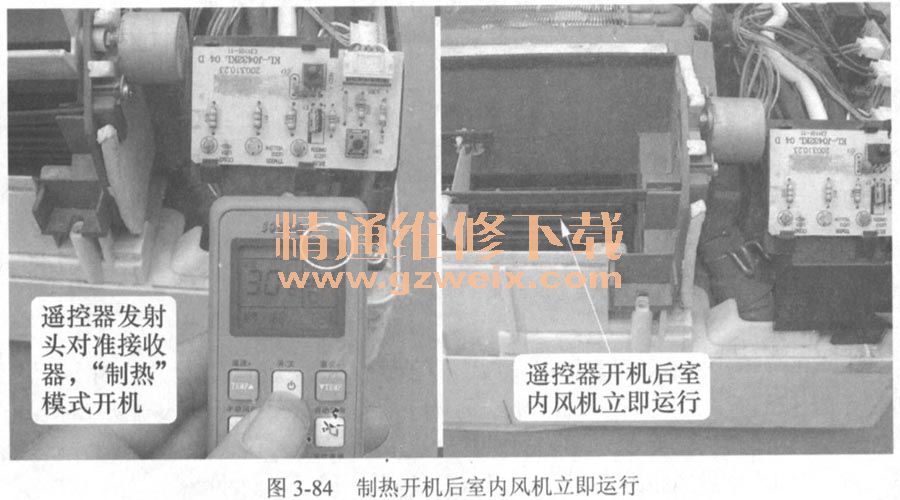

    如圖3-84所示，使用遙控器“制熱”模式開機，室內風機立即運行，3min后壓縮機和室外風機也開始運行，空調器工作在制熱狀態。防冷風功能由CPU檢測管溫傳感器的溫度進行控制，因而應重點檢查管溫傳感器分壓點電壓。

    2．測量傳感器分壓點電壓
    如圖3-85所示，使用萬用表直流電壓擋，黑表筆接地（實接室內風機霍爾反饋插座的中間引腳地），紅表筆測量傳感器分壓點電壓，房間溫度約25℃時正常值接近2.5V，實測管溫傳感器分壓點電壓為1.5V，而環溫傳感器分壓點為2.4V，判斷管溫傳感器分壓電路出現故障，應重點檢查管溫傳感器。

    3．測量傳感器阻值
如圖3-86所示，斷電并將管溫傳感器從蒸發器檢測孔抽出（防止蒸發器溫度影響測量結果），并等待一定的時間使傳感器表面溫度接近房間溫度，再使用萬用表電阻擋測量插頭兩端，正常阻值應接近15kΩ，實測結果說明環溫傳感器正常，管溫傳感器阻值變小損壞。

說明：本例空調器傳感器使用型號為25℃/15kΩ。

    維修措施：更換管溫傳感器，如圖3-87所示，更換后測量傳感器插座中的管溫傳感器分壓點電壓為直流2.5V，遙控開機室內風機不再運行，3min延時過后壓縮機、室外風機、四通閥線圈得電運行，空調器開始制熱，運行一會蒸發器表面溫度上升后，室內風機開始運行，故障排除。

    4．經驗總結
    ①空調器制熱模式開機后，壓縮機、室外風機、四通閥線圈立即得電運行，室內風機由于防冷風功能而處于待機狀態，只有當CPU通過管溫傳感器檢測到蒸發器溫度高于一定值后才控制室內風機運行，作用是防止剛開機時蒸發器溫度不高，吹出的冷風令人不舒服，防冷風功能在制熱控制程序中必不可少。

    ②本例管溫傳感器阻值變小損壞（相當于溫度升高），開機后CPU檢測到的蒸發器溫度已高于一定值，因而控制室內風機立即運行。
    ③本機只設有室內環溫和室內管溫兩個傳感器，未設室外管溫傳感器，空調器運行一段時間（約45min）后，如CPU檢測到管溫傳感器的溫度逐漸降低，則判斷冷凝器結霜，進入除霜程序。本例管溫傳感器阻值變刁賴壞，導致CPU檢測蒸發器溫度一直很高，因而空調器一直運行，未進入除霜程序，所以室外機結了很厚的霜。
    ④本例管溫傳感器阻值變小（6.8kΩ），開機后無防冷風功能且不除霜；如阻值再低一些（如降到4kΩ左右），CPU檢測后會控制停機，報“制熱防過載”的故障代碼；如阻值再低一些（如降到2kΩ左右），超過CPU的檢測溫度范圍，則會控制不開機進行保護，報“管溫傳感器”損壞的故障代碼，由此可以看出，同一個元器件損壞，因?qū)崪y阻值不同可以造成各種各樣的故障現象。
