第3章 變頻空調器主要部件的檢修方法
    3.1變頻空調器壓縮機組件的檢修方法
    3.1.1認識變頻空調器的壓縮機組件

    變頻空調器中所使用的壓縮機為變頻壓縮機，安裝在室外機中，壓縮機內的電機運轉時對制冷劑產生壓力。使制冷劑能在管路系統中循環流動，并進行熱能交換。壓縮機與儲液罐、冷凝器、干燥過濾器等連接，如圖3-1所示。

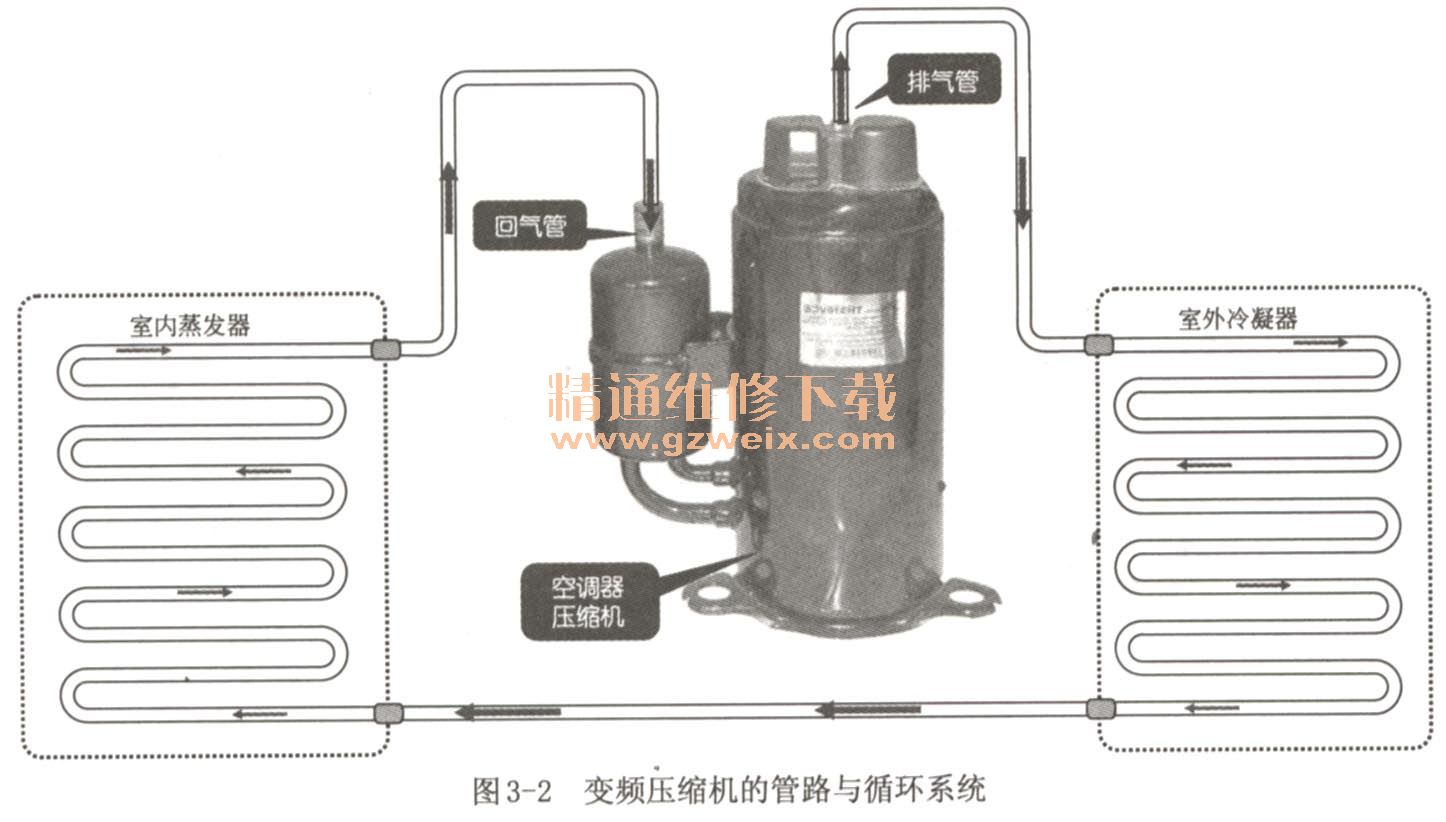

    變頻壓縮機都具有2個管口，如圖3-2所示，分別與排氣管和回氣管相連，其中排氣管通過毛細管、干燥過濾器等閘閥器件與冷凝器相連，制冷劑在經室內蒸發器后再經回氣管回到變頻壓縮機中。

    1.變頻空調器壓縮機組件的結構
   （1）變頻空調器變頻壓縮機的結構
    變頻空調器常用的變頻壓縮機主要包括渦旋式壓縮機和直流變速雙轉子壓縮機兩種。
    ① 旋式壓縮機的結構渦旋式壓縮機由定渦旋盤、動渦旋盤、回氣管及排氣管等部件組成，并使用直流無刷電機控制壓縮機的工作。如圖3-3所示為渦旋式壓縮機的內部結構圖。

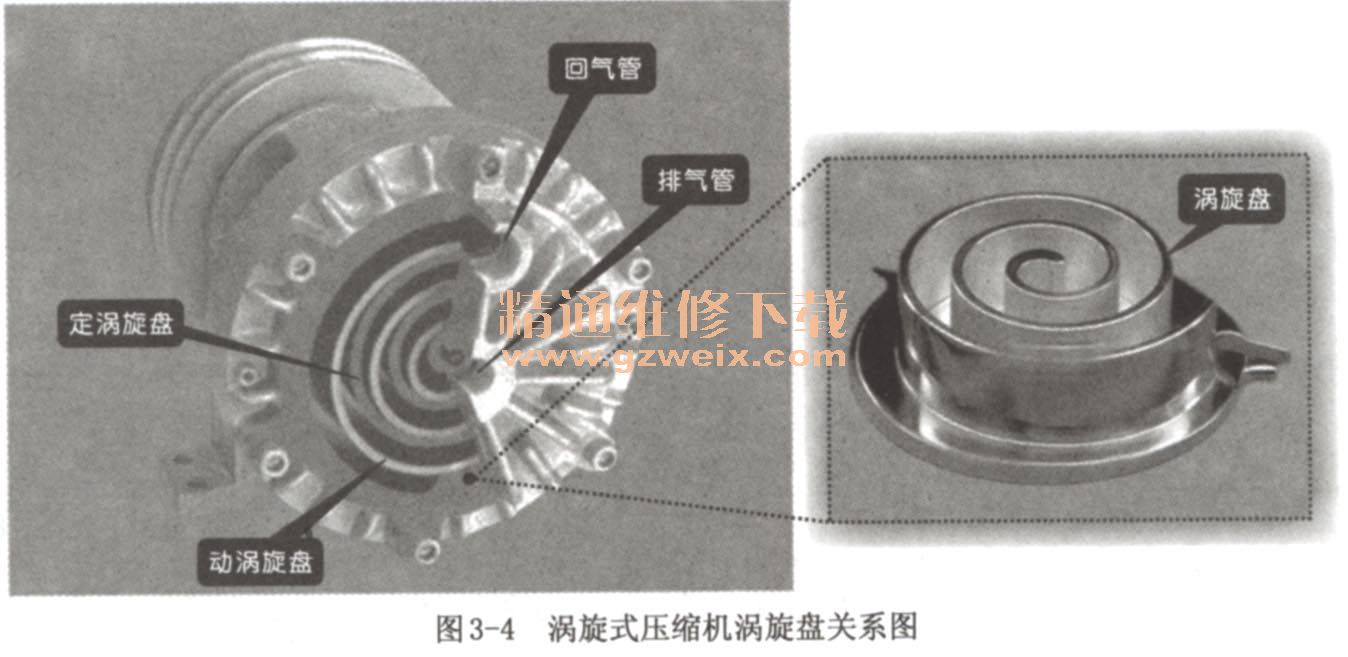

    渦旋式壓縮機內部有兩個渦旋盤，即定渦旋盤和動渦旋盤，如圖3-4所示，其中定渦旋盤固定在支架上，而動渦旋盤由偏心軸驅動，基于圓軸心運動。

    關鍵提示：
    如圖3-5所示，當渦旋式壓縮機工作時，定渦旋盤不動，動渦旋盤繞著定渦旋盤中心以偏心距為半徑做旋轉運動，動靜渦旋盤動的電相對運動，使進入的氣體受到擠壓作用。同時有氣體從回氣管被吸入。當動渦旋盤公轉時，兩盤相嚙合，使月牙形空間不斷縮小，其中的氣體不斷地被壓縮而壓力增大，最后通過定渦旋盤中心的排氣管排出。

    ②直流變速雙轉子壓縮機的結構

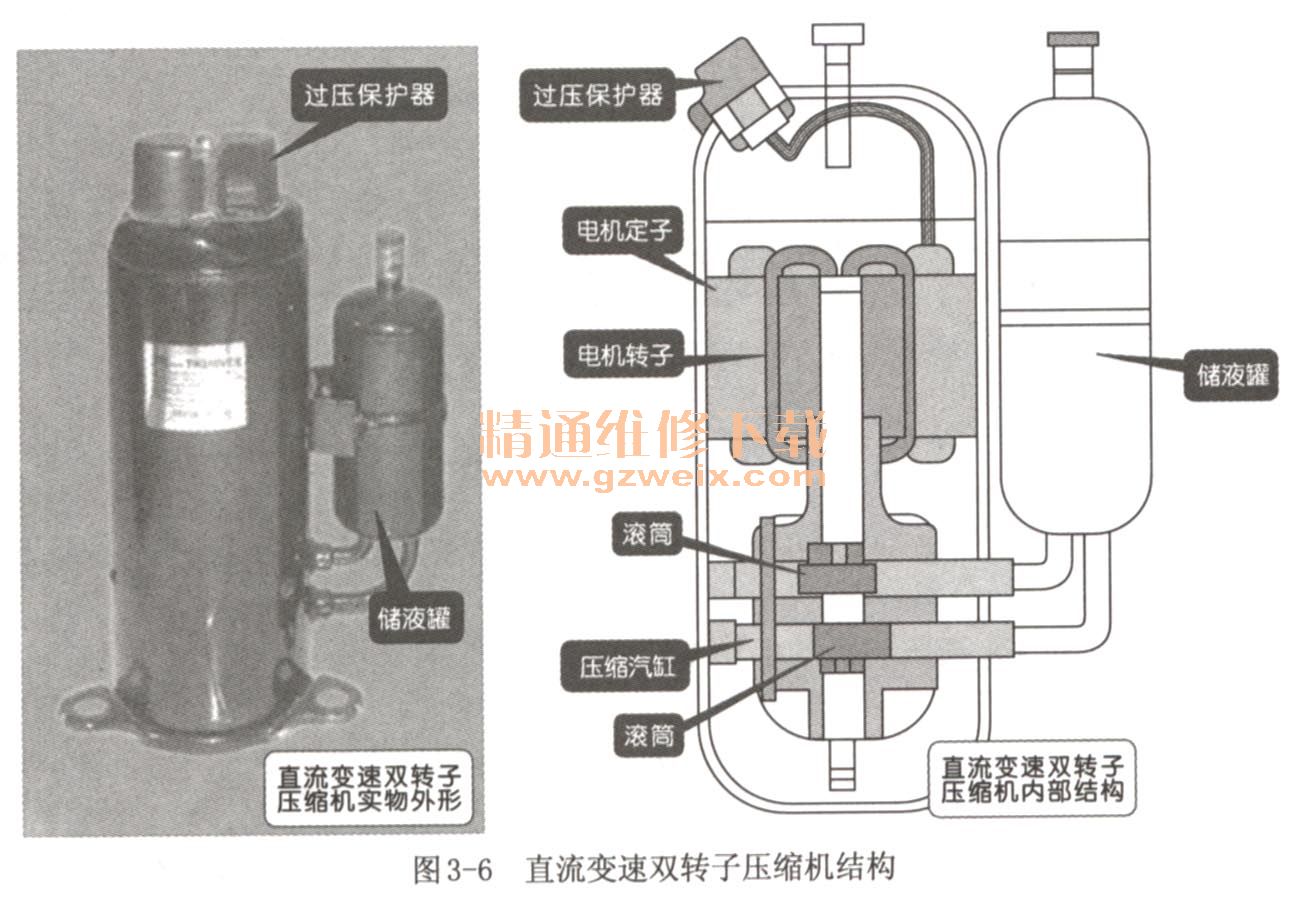

    直流變速雙轉子壓縮機是目前新型變頻空調器中常用的變頻壓縮機，其外形及內部結構如圖3-6所示。直流變速雙轉子壓縮機主要是針對環保制冷劑R410A所設計的，將機械部分設計在變頻壓縮機機殼的底部，而直流無刷電動機則安裝在上部，通過直流無刷電動機對壓縮機的汽缸進行驅動。

    直流變速雙轉子壓縮機，由2個汽缸組成，此種結構不僅能夠平衡兩個偏心滾筒旋轉所產生的偏心力，使壓縮機運行更平穩，還使汽缸和滾筒之間的作用力降至最低，從而減小壓縮機內部的機械磨損。
    關鍵提示：變頻壓縮機采用直流無刷電動機
    變頻空調器中的變頻壓縮機都采用直流無刷電動機，只是變頻壓縮機電機的供電采用變頻方式。此種電動機的定子線圈制成三組，由電路驅動按順序?yàn)槎ㄗ泳�圈供電，使之形成旋轉磁場。轉子是由永磁體構成的，這樣在啟動和驅動時，驅動電流的相位必經與轉子磁極保持一定的相位關系，其結構如圖3-7所示。

    關鍵提示：變頻壓縮機接線端識讀

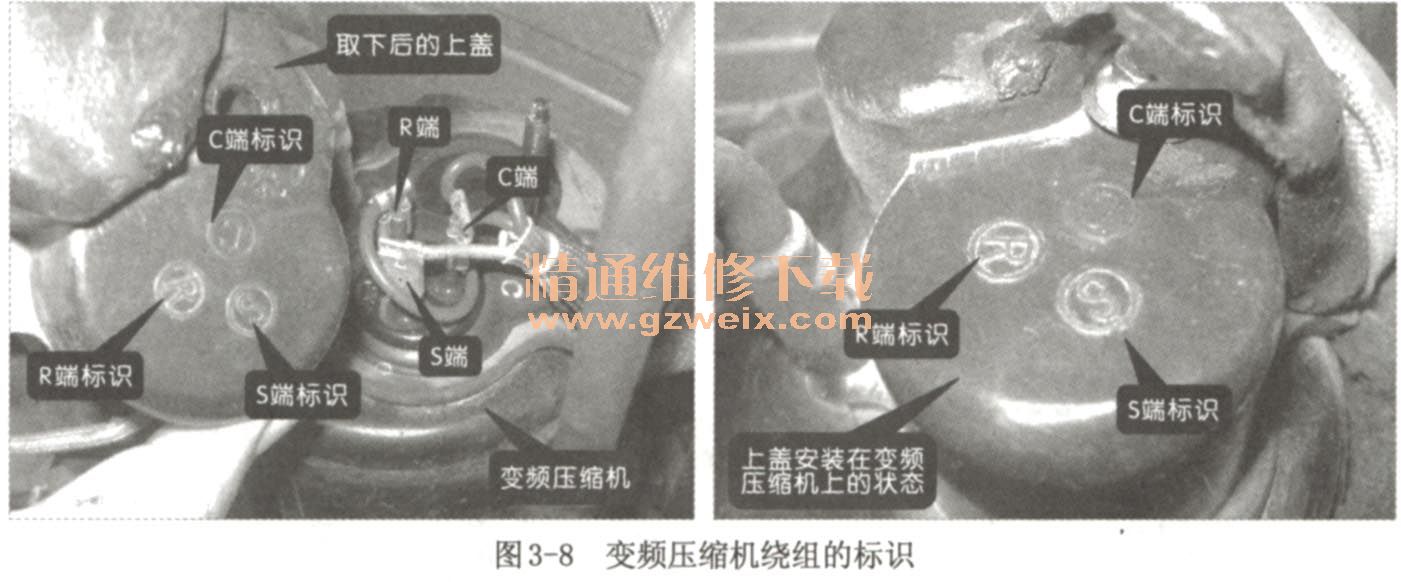

    變頻空調器的變頻壓縮機其連接端通常采用C，R，S標識，表示變頻壓縮機的繞組端，如圖3-8所示。

    根據變頻壓縮機所采用的直流無刷電動機的特點可知，直流無刷電動機的三相繞組中各繞組之間的阻值均相同，因此，無公共端、啟動端和運行端之分。而在電路中，變頻壓縮機的各繞組常以U、V、W表示，此時，可根據變頻電路與變頻壓縮機的連線進行區分，如圖3-9所示。

   （2）變頻空調器變頻壓縮機的保護電路
    變頻壓縮機的保護繼電器用于對變頻壓縮機進行過熱、過壓保護，當變頻壓縮機的溫度過高時，保護繼電器的內部動作，從而防止變頻壓縮機被燒壞，其外形結構如圖3-10所示。

    變頻壓縮機工作過程中，主要由保護繼電器通過與室外機控制電路連接，將保護信號傳輸?shù)绞彝鈾C(jī)微處理器中，由微處理器對變頻壓縮機進行停機控制，其保護電路如圖3-11所示。

    變頻壓縮機組件中儲液罐用于回收由室內機送入的液態制冷劑，其外形及內部結構如圖3-12所示。
