第5章 變頻空調器電路部分的故障檢修
     5．1變頻空調器電源電路的故障檢修
    變頻空調器的電源電路主要分為室內機電源電路和室外機電源電路兩部分，室內機的電源電路與市電交流220V輸入電壓連接，為室內機控制電路板和室外機電路供電，而室外機電源電路則主要為室外機控制電路和變頻電路等部分提供工作電壓。

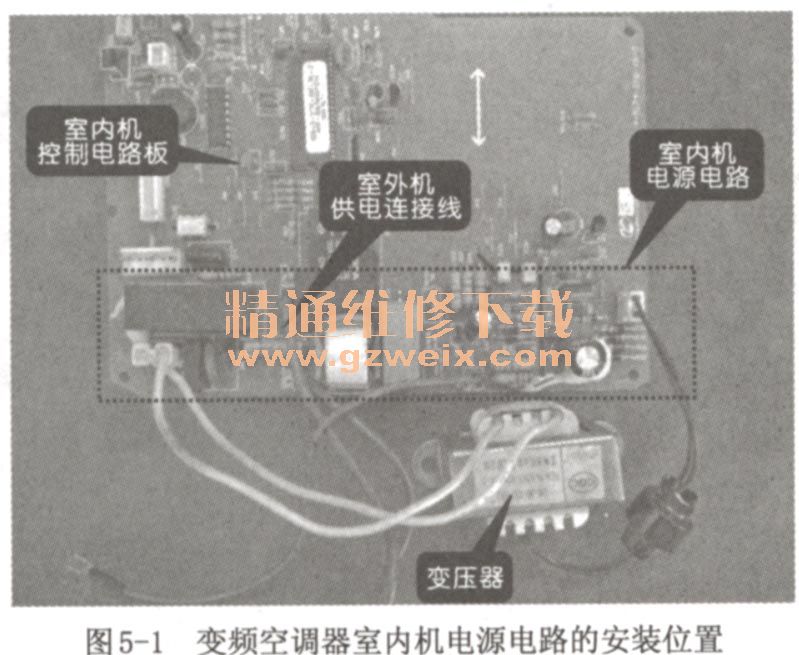

    調器電源電路根據室內機和室外機的供電要求的不同，其電源電路也有所區別。變頻空調器的電源電路位于其控制電路板上，找到變頻空調器的室內機控制電路板后，可通過熔斷器、濾波線圈、橋式整流電路等判斷電源電路的位置，如圖5-1所示為變頻空調器室內機電源電路安裝位置。

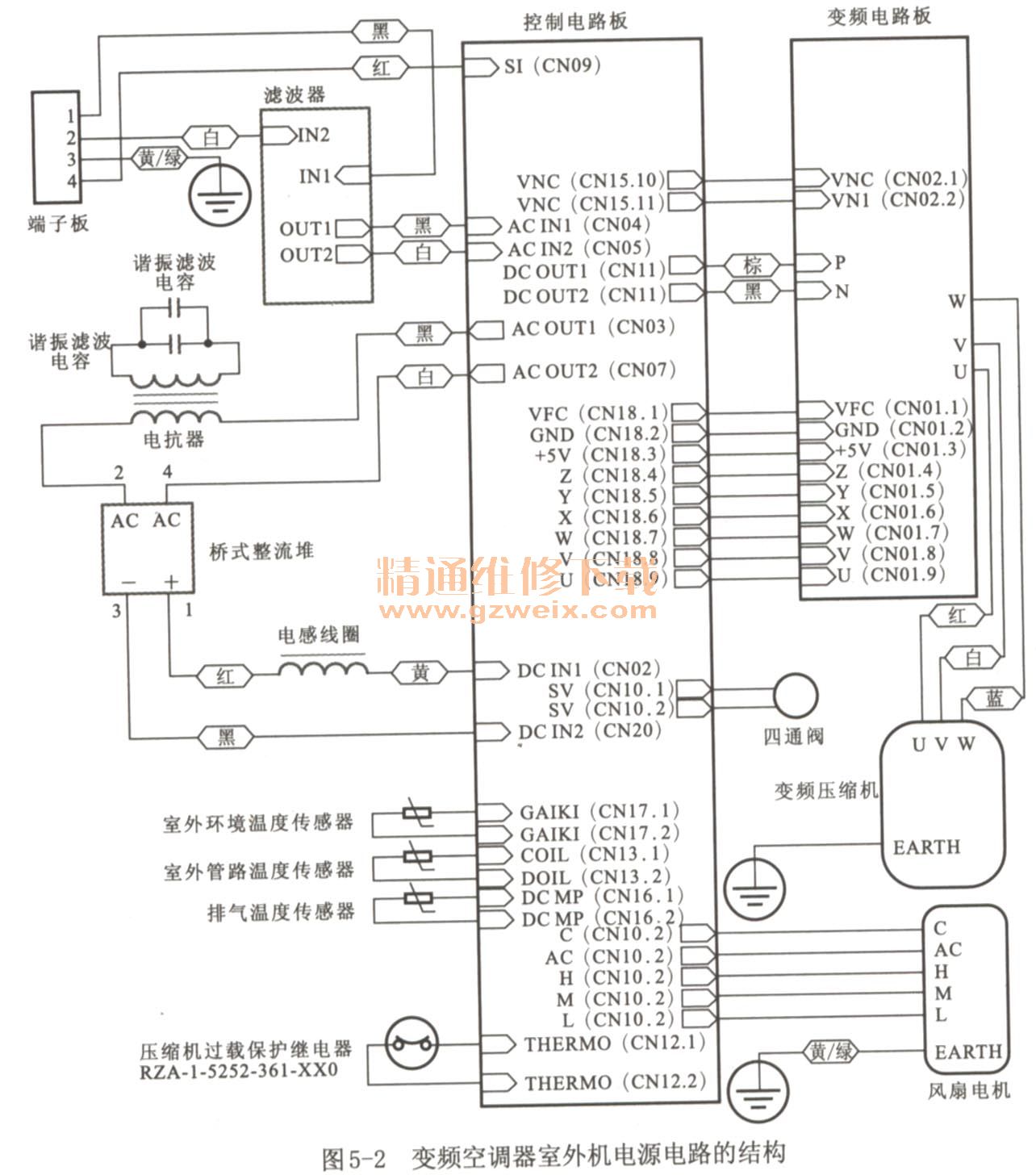

    如圖5-2所示為變頻空調室外機電源電路，在整機結構中的連接位置。

    變頻空調器室外機的電源電路，通過整機接線圖判斷其電源電路的安裝位置及組成部分后，可在室外機中找出各個部件的所在位置，如圖5-3所示。從該圖中可知，變頻空調器的室外機電源電源電路主要由開關電源電路、橋式整流堆、電抗器、諧振濾波電容、電感線圈等構成。

    關鍵提示：室外機電源電路的線路連接

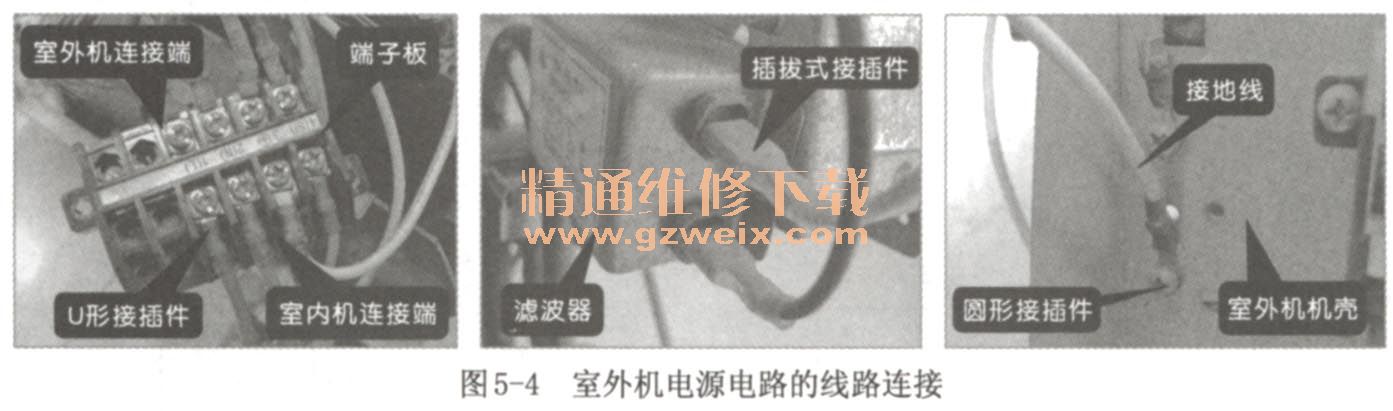

    室外機電源電路中，主要采用U形接插件與端子板連接；直接插拔式接插件與電路板、濾波器等交直流接口或元器件相連；并通過圓形接插件接地，通常可在端子板或機器金屬支架上找到，如圖5-4所示。

    室外機電源電路中，端子板與室外機電源電路采用一端為U形接插件由螺釘固定在端子板上，另一端則采用插拔式接插件的電線，連接端子板與電路板或濾波器。
    取下連接線時，U形接插件，需使用螺絲刀略微擰松螺釘，將該插件取下。而在插拔式接插件的接口處通常會包裹一層塑料，并且有的直接插拔式接插件上會有卡扣，拔下這種插件時，要用尖嘴鉗夾緊插件的卡扣處，方可將插件拔下，如圖5-5所示。

室外機的開關電源電路，位于變頻空調器室外機的控制電路中，主要用于為變頻空調器室外機提供低壓供電，如圖5-6所示為變頻空調器室外機開關電源電路的安裝位置。
