第一章 飲水機整機結構及故障判別
    1．1了解飲水機的整機結構
    飲水機主要是將桶裝純凈水或礦泉水進行升溫加熱或降溫制冷，以便于人們的飲用。由于飲水機加熱水的速度快，取用方便，已經成為家庭和辦公室必備的廚具產品之一。
    1．1．1飲水機的外部結構
    如圖1-1所示，為飲水機的外部結構。由圖可知，飲水機主要是由注水座、指示燈、水龍頭、接水盒、保鮮柜和電源線組成。

    桶裝水通過飲水機的注水座，將桶內的水送入到飲水機中，經過飲水機內部的加熱組件加熱后，由水龍頭出水。飲水機的保鮮柜主要用于茶具的殺菌消毒。
    1．1．2飲水機的內部結構

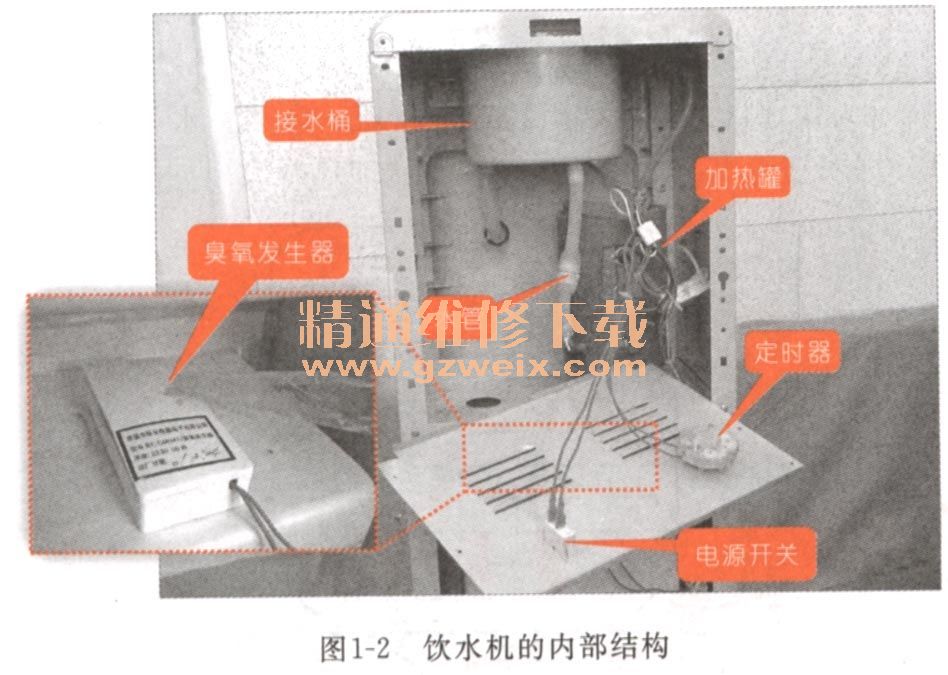

    如圖1-2所示，為飲水機的內部結構。從圖中可知，飲水機的內部主要是由接水桶、水管、加熱罐、殺菌裝置電源開關和定時器組成。

    水從注水座流入到接水桶中，通過水管將水送入到加熱罐中，加熱罐外圍設有加熱器可對罐內的水進行快速加熱。
    飲水機后蓋設有電源開關和定時器，用于控制加熱罐的工作，并由定時器控制保鮮柜中的殺菌時間。
    關鍵提示：

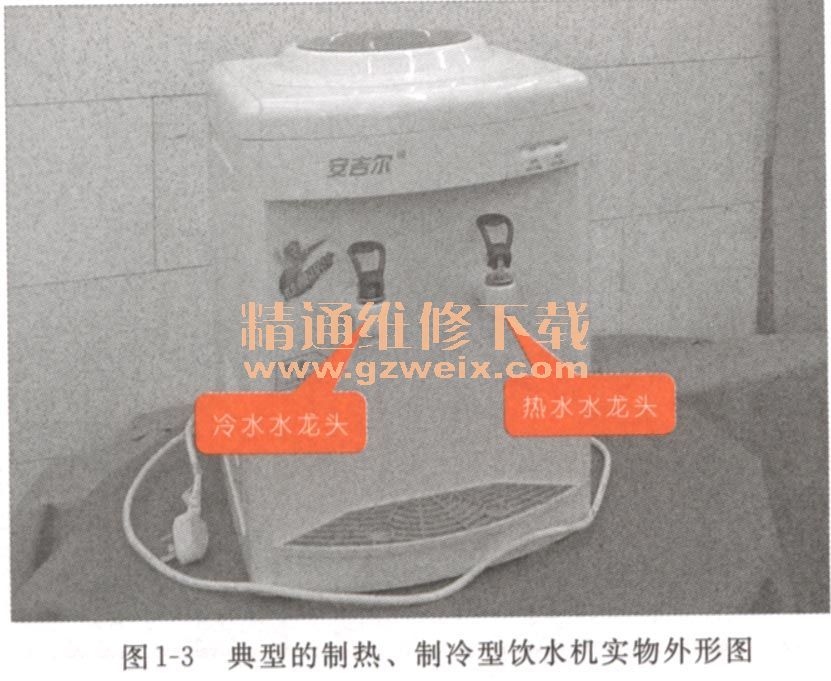

    有的飲水機并不帶有保鮮柜，而具有制熱、制冷兩種功能，如圖1-3所示，為典型的制熱、制冷型飲水機實物外形圖。

    1．2掌握飲水機的結構和工作原理
    1．2．1飲水機的管路結構和工作原理
    如圖1-4所示為飲水機的管路結構和工作原理示意圖。水桶中的水源進入到飲水機中，經過注水口分別流到冷水出水管和加熱罐，從加熱罐流出的水為開水。

    1．當水桶倒置在飲水機上的時候，桶內的水經注水座引入接水桶。
    2．接水桶底部有2個輸水管，分別將水送入水龍頭和加熱罐中。
    3．水源直接進入水龍頭后，可以通過按動水龍頭直接飲用冷水。
    4．水源進入加熱罐以后，經加熱后由熱水排水口可以排出熱水。
    5．水在加熱過程中會產生蒸汽，水蒸氣通過換氣管送到接水桶內的換氣口，將蒸汽排出，放置蒸汽阻塞熱水管。

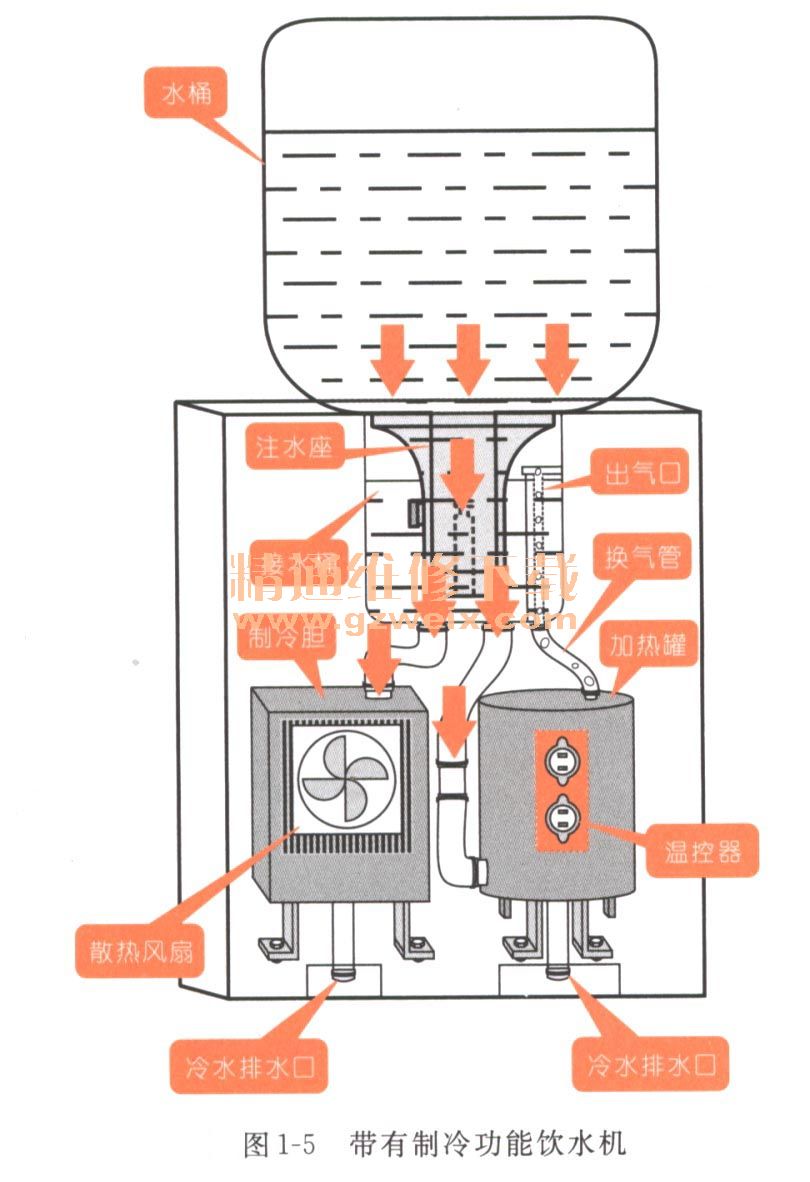

    帶有制冷功能的飲水機，在其內部含有制冷膽和散熱風扇，通過制冷膽對水源進行制冷，如圖1-5所示。

    1．2．2飲水機的電路結構和工作原理

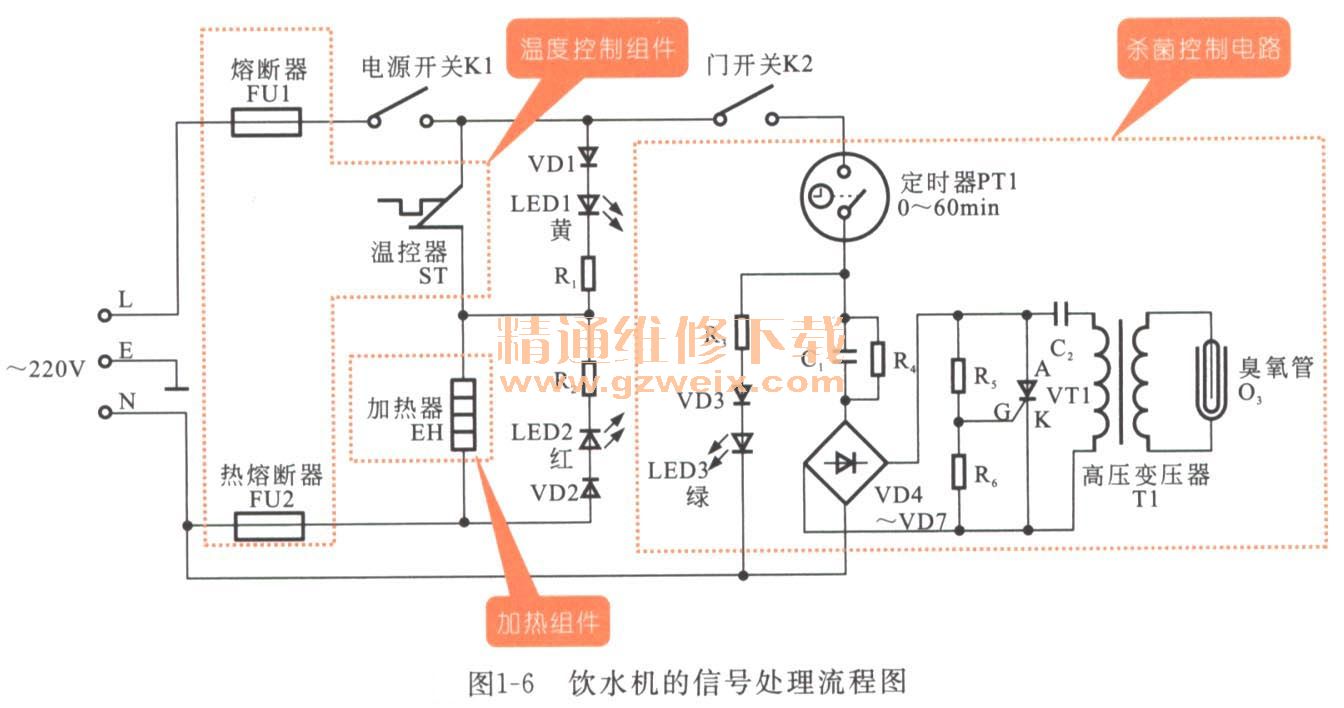

    如圖1-6所示為飲水機的電路結構。交流220V為飲水機供電。飲水機的電路是由加熱組件、殺菌控制電路、溫度控制組件、電源開關和門開關等部分構成的。

    電源開關K1接通后，交流220V經溫控器ST為加熱器供電，開始燒水，水開后溫度上升，溫控器自動斷開，停止加熱。當保鮮柜門打開再關閉后，交流220V經定時器為臭氧管驅動電路供電，于是晶閘管和電容形成振蕩，振蕩信號經升壓變壓器為臭氧管提供高壓脈沖臭氧管產生臭氧對茶具消毒。
    1．加熱組件的信號處理流程
    電源開關閉合后，交流220V電源由電源的L（火線）端經熔斷器FU1，電源開關K1，為加熱組件供電，加熱器開始工作。此時，加熱指示燈（LED2 ）紅燈被點亮，如圖1-7所示。

    2．溫度控制組件的工作原理
    在常溫狀態溫控器ST兩處點是導通的，電流流過ST，加熱器發熱，當飲水機中的水溫達到97℃時（水開后），溫控器組件的內部斷開，切斷加熱器的供電電路，自動停止加熱。當水溫度下降到90℃以下時，溫控器又會自動接通，重新加熱，如圖1-8所示。

    3．臭氧管供電的結構和工作原理
    電源開關接通K1，門開關K2處于閉合狀態。旋轉定時器設定時間后，便接通殺菌控制電路，臭氧管O3，開始工作，產生臭氧為保鮮柜中的茶具消毒，如圖1-9所示。
