3．1．2變頻空調器壓縮機組件的檢修與代換
    1.變頻空調器壓縮機組件的檢修流程
    變頻空調器的壓縮機組件出現故障后，常導致變頻空調器出現不制冷、不制熱、制冷／制熱效果差、間歇制冷／制熱、空調器室外機進入保護狀態等故障。
對變頻空調器壓縮機組件進行檢修時，應先對其壓縮機的運轉情況進行檢查，查看壓縮機是否運轉。若壓縮機運轉則可重點檢查壓縮機的驅動電壓是否正常，若驅動電壓正常，而壓縮機工作不良，則說明壓縮機內部出現故障；若驅動電壓不正常，則應重點檢查變頻電路和控制電路。檢查壓縮機不運轉故障，可重點檢查壓縮機的保護繼電器是否正常，查找故障點。變頻空調器壓縮機組件的檢修流程，如圖3-18所示。

    2．變頻空調器壓縮機組件檢修方法
    變頻空調器壓縮機組件損壞后，可先由外部對其進行檢查。排除其外部因素故障后，再對壓縮機進行檢修。
（1）保護控制電路的檢修方法
    對于保護控制電路的檢修可依據以下步驟進行檢測，下面我們將以海信KFR-35GW/06ABP變頻空調器保護控制電路為例進行介紹。
    變頻壓縮機的保護控制電路出現故障后，將導致變頻壓縮機出現不啟動、間歇運轉的情況，檢測時，可重點對其保護繼電器、輸入電壓進行檢測。
    ①保護繼電器的檢測方法
    當變頻空調器保護繼電器出現故障時，可重點對其阻值及感溫性能進行判斷。在常溫狀態下，可使用萬用表檢測保護繼電器的兩端阻值，如圖3-19所示。正常情況下，測量保護繼電器的阻值為0Ω左右，當測得其阻值為無窮大或有阻值時，說明該元件已經損壞。

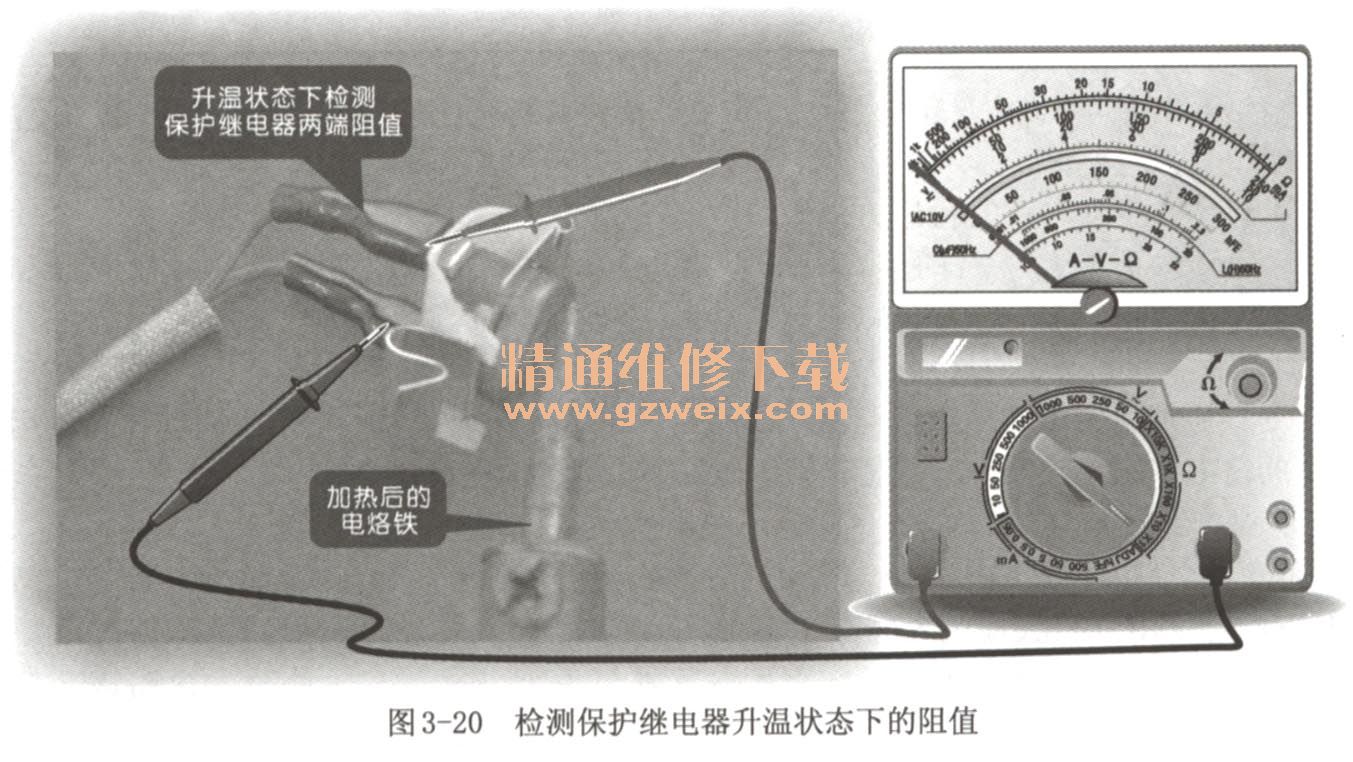

    若測得其常溫狀態下阻值正常后，可使用電烙鐵對其表面進行升溫操作，此時，應可以聽到“嗒”的一聲，再使用萬用表檢測其兩端的阻值，如圖3-20所示。該狀態下，測得保護繼電器的阻值應為無窮大。

    若在對保護繼電器的表面進行加熱時，電烙鐵的溫度已經達到100℃左右，而保護繼電器依舊無反應，或電烙鐵的表面溫度已經超過100℃時，保護繼電器才發出“嗒”的聲音，說明該保護繼電器已經損壞，需將其更換。
    ②保護控制電路供電電壓的檢測方法
    經檢測保護繼電器無故障后，可對保護控制電路中的供電電壓進行檢測。檢測時，可將變頻空調器通電，將萬用表調整至DC 10V擋，測量保護繼電器連接插件的供電引腳端，如圖3-21所示。若測得供電電壓為5V左右，說明保護控制電路的供電良好，若測得電壓值遠小于5V，應重點檢測保護控制電路中的元器件或控制電路。

    若經檢測后，測得保護控制電路中的供電及元器件均正常，則說明控制電路出現故障。

   （2）壓縮機驅動電壓的檢測
    對于壓縮機驅動電壓的檢測可依據以下步驟進行檢測，下面我們將以海信KFR-35GW/06ABP變頻空調器變頻壓縮機為例進行介紹。
    變頻壓縮機驅動電壓不正常，往往會導致變頻空調器不制冷、不制熱、間歇制冷制熱或制冷／制熱緩慢的故障。

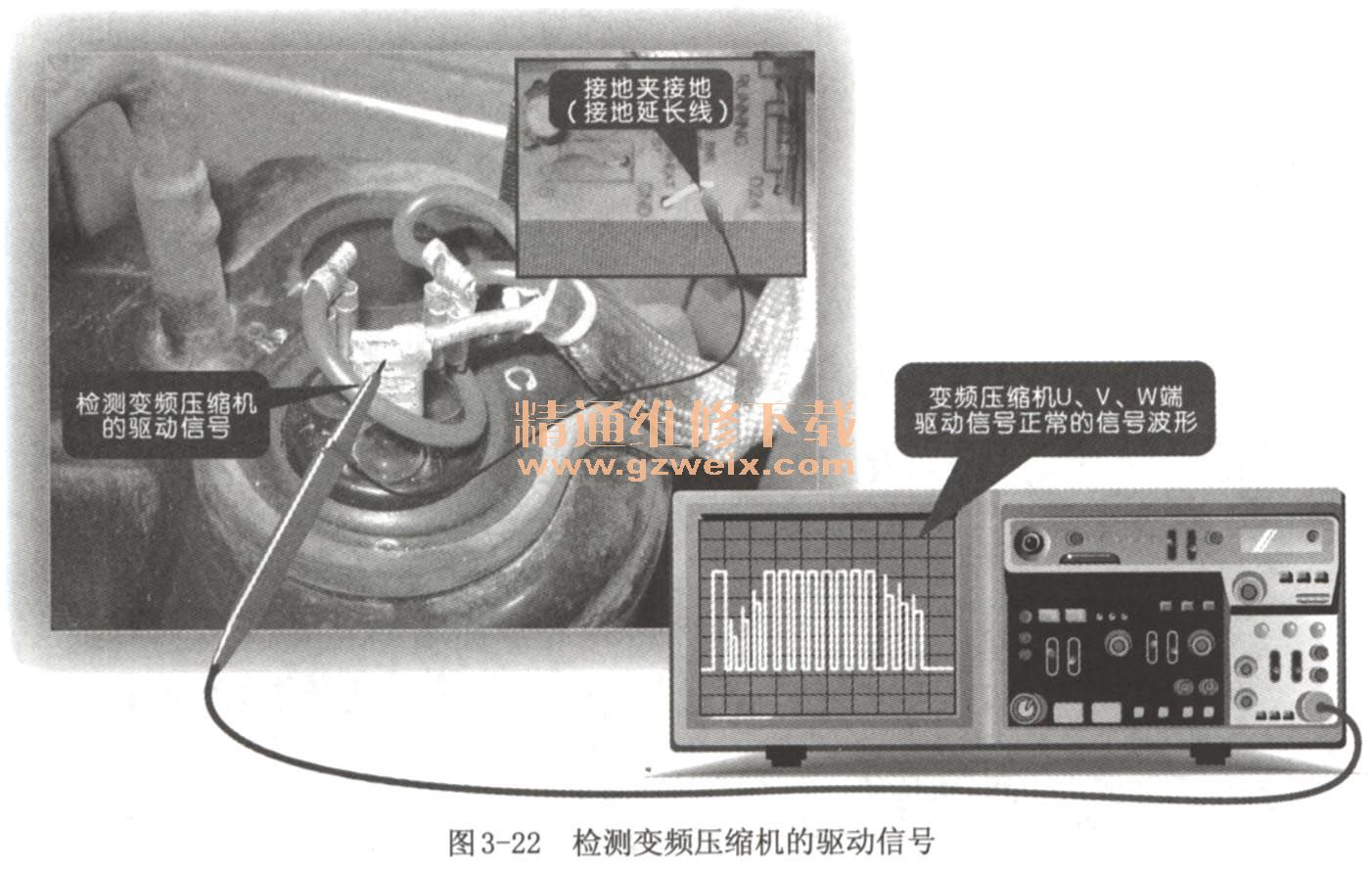

    檢測變頻壓縮機驅動電壓時，可將變頻空調器開機運行，使用示波器檢測變頻電路對變頻壓縮機接線端傳輸?shù)尿寗有盘枺�如圖3-22所示。若變頻電路傳輸?shù)尿寗有盘栒�常，則可以測得近似于正弦波的脈沖波形（方波），且由于變頻壓縮機電機是一個感性負載，所以其電流是接近于連續的正弦波。

    若經檢測后，測得變頻壓縮機的驅動信號，說明變頻空調器的變頻電路或控制電路損壞，應重點對變頻電路或控制電路進行檢修。
（3）變頻壓縮機的檢修
對于變頻壓縮機本身故障的檢查可依據以下步驟進行，下面我們將以海信KFR-35GW/06ABP變頻空調器變頻壓縮機為例進行介紹。
變頻壓縮機其自身出現故障后，通常為繞組燒壞、卡缸、抱軸等故障。檢修時，可通過檢查變頻壓縮機的運行狀態及繞組阻值判斷其故障點。
    ①變頻壓縮機的卡缸、抱軸故障的檢修

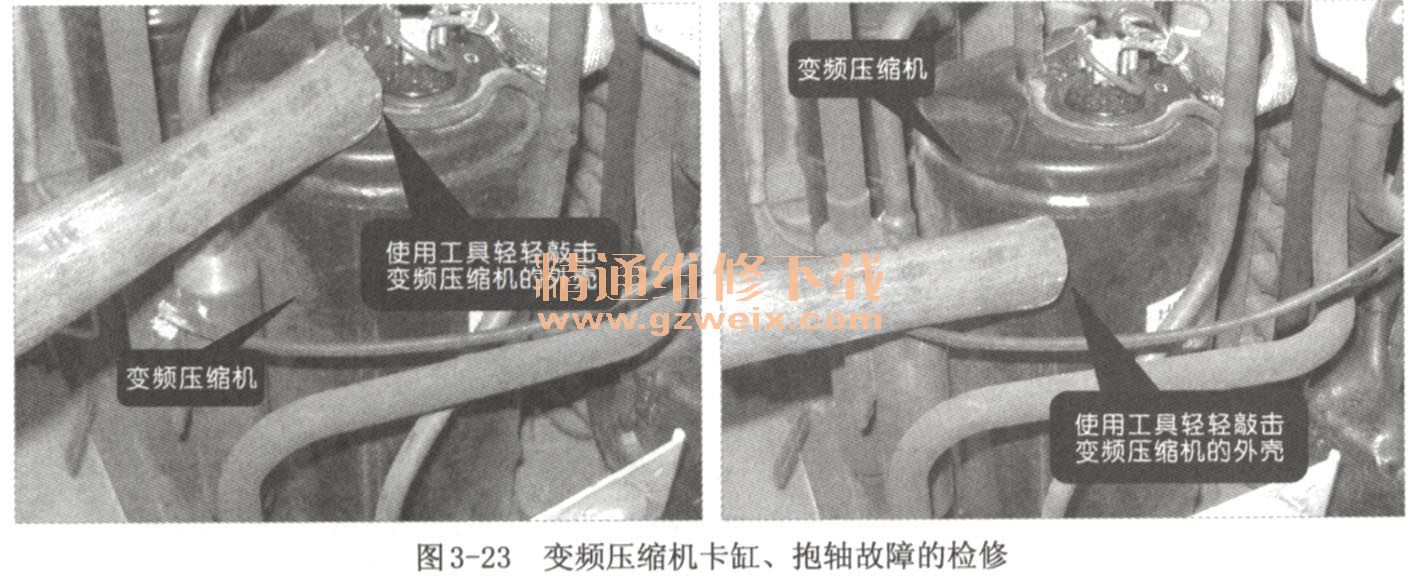

    變頻壓縮機出現卡缸、抱軸的故障時，在運行過程中會出現噪聲，檢修時，可使用敲擊的方式排出輕微的卡缸、抱軸故障，如圖3-23所示。若通過敲擊不能排出壓縮機的故障，則需要對變頻壓縮機的整體進行更換。

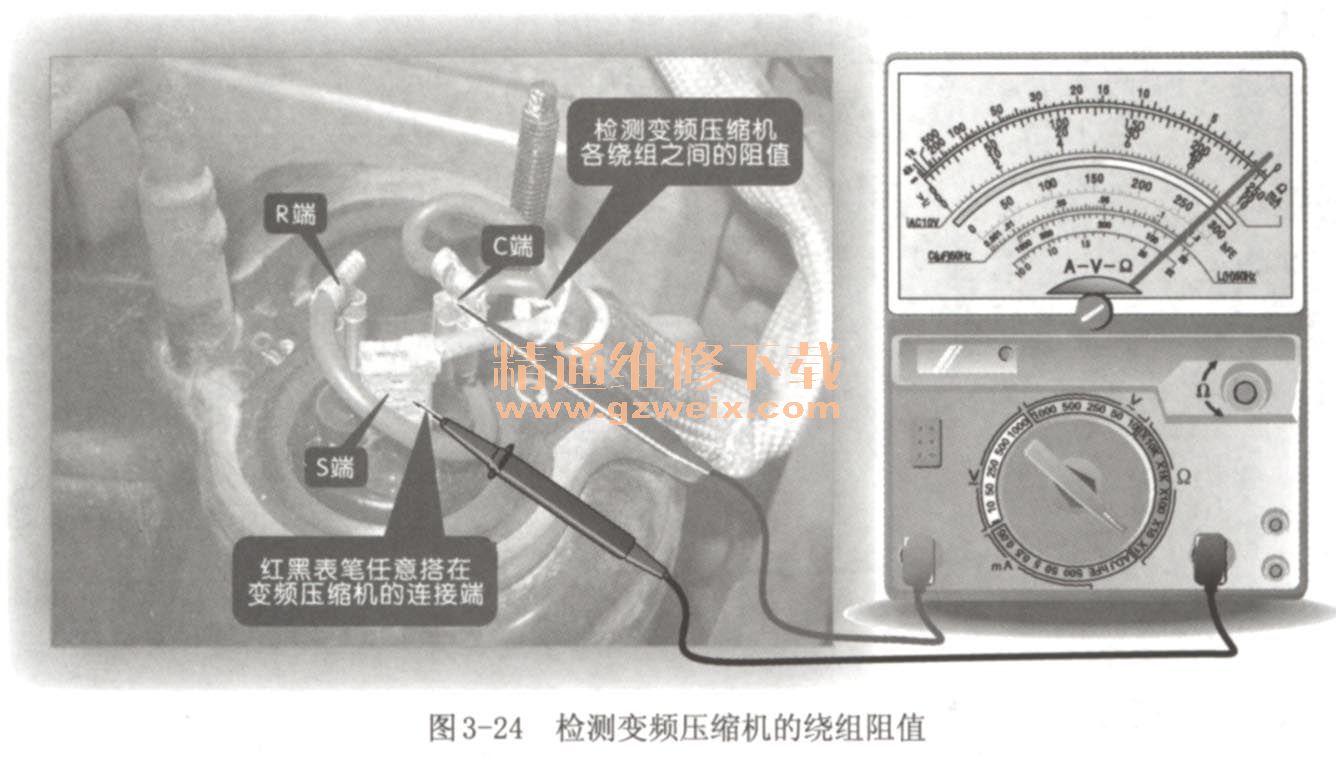

    ②變頻壓縮機的繞組阻值的檢測若通過檢測變頻壓縮機的保護控制電路、驅動信號等均正常，而變頻壓縮機依舊無法動作，則需檢測變頻壓縮機的繞組阻值，進一步確定壓縮機故障。檢測時，可將萬用表調整至“R×1k”歐姆擋，紅黑表筆分別搭在C-R之間、C-S之間、R-S之間，檢測變頻壓縮機的繞組阻值，如圖3-24所示。若測得阻值不相同，則說明該變頻壓縮機已經損壞，需將其進行更換。

    3．.變頻空調器變頻壓縮機組件的更換方法
    變頻壓縮機組件出現故障時，通常是由于保護繼電器損壞和變頻壓縮機本身出現故障所導致的，以下就以海信KFR-35GW/06ABP變頻空調器壓縮機組件為例，介紹一下保護繼電器和壓縮機的更換方法。
   （1）保護繼電器的更換方法
    ①更換保護繼電器時，可先將變頻壓縮機的上蓋取下。將壓縮機上蓋的保護墊取下，再使用扳手擰下上蓋的固定螺母，如圖3-25所示。

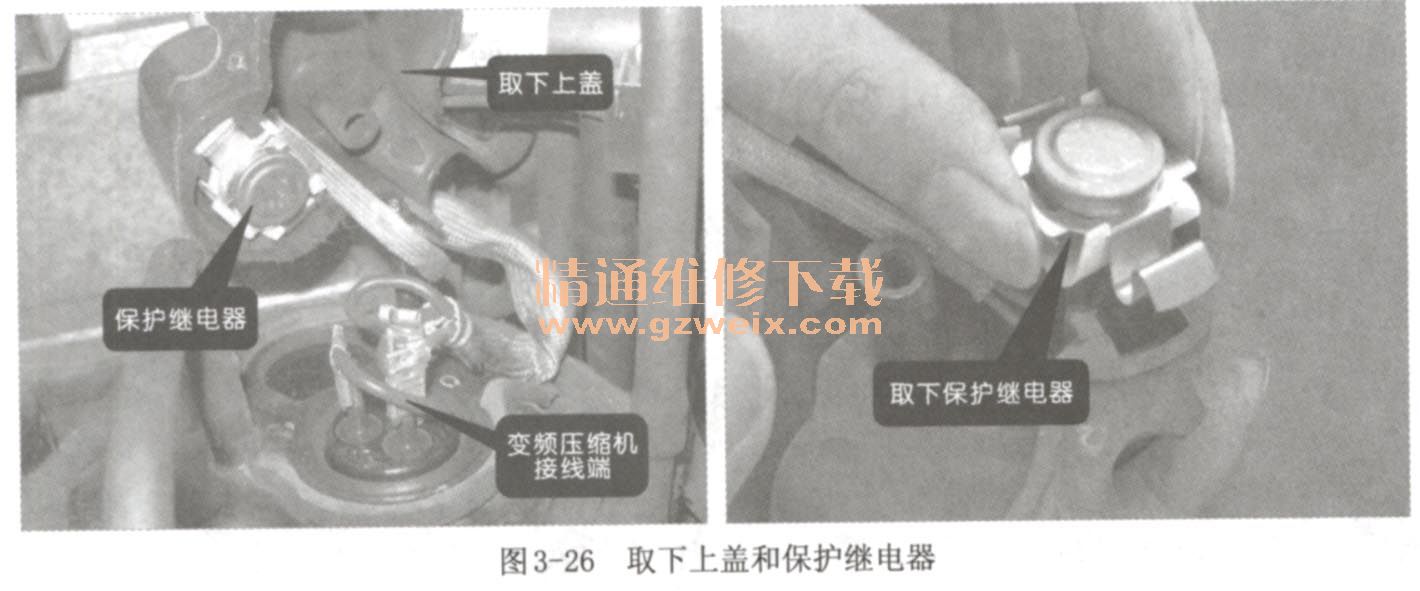

    ②固定螺母擰下后，可將上蓋直接取下。此時，可以看到固定在上蓋上的保護繼電器，即可將保護繼電器直接取下，如圖3-26所示。

    ③取下保護繼電器后，可直接將新的良好的保護繼電器進行更換。
（2）變頻壓縮機的更換注意事項
    變頻壓縮機更換前，應先查看變頻壓縮機的標識，通過標識提示的規格參數，再對變頻壓縮機進行更換，如圖3-27所示。

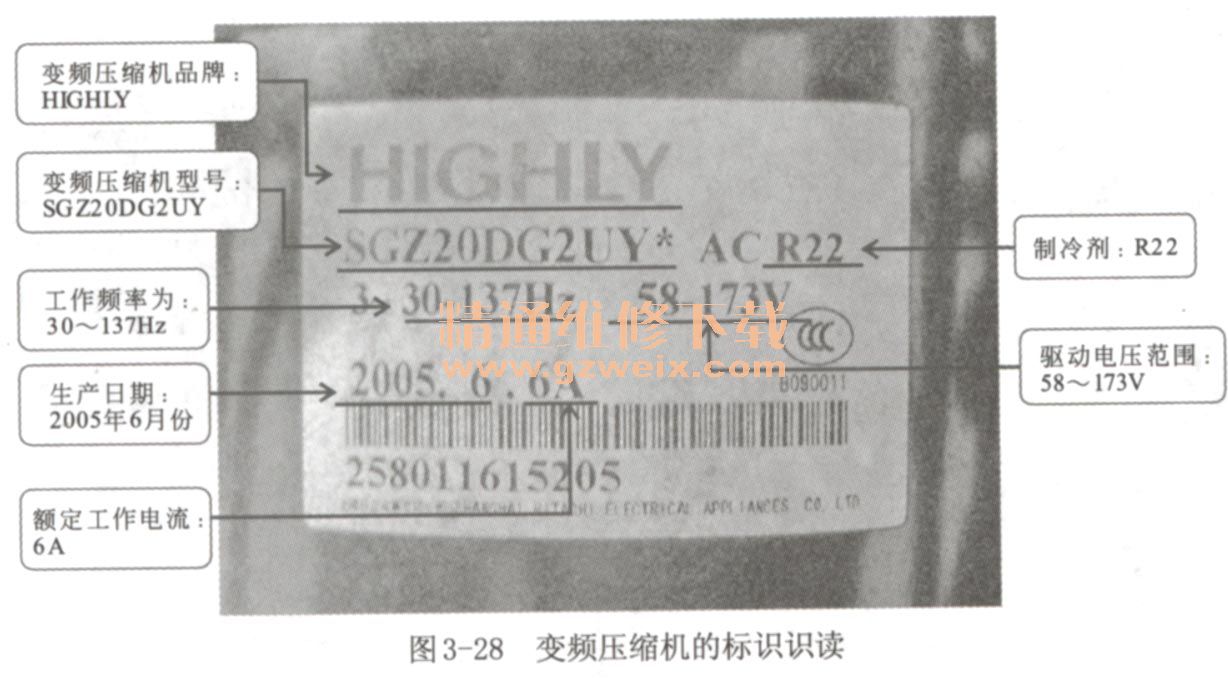

    變頻壓縮機的標識上會提示壓縮機使用的制冷劑、使用頻率、使用電壓的范圍，如圖3-28所示。
