5．1．2變頻空調器電源電路的檢修方法
    1.變頻空調器電源電路的檢修流程
    變頻空調器室外機電源電路出現故障后，常導致變頻空調器出現不通電、通電跳閘、不開機、室外機不工作、變頻壓縮機不運轉等故障。
    檢修變頻空調器電源電路時，可先對變頻空調器進行通電檢查，通過通電后變頻空調器的故障現象，重點檢查變頻空調器室內機、室外機的電源電路。如圖5-17所示為變頻空調器的電源電路檢修流程。

    2.變頻空調器電源電源電路的檢修方法
    對于變頻空調器電源電路的檢修主要有以下幾處重點檢測部位，下面我們將以海信KFR-35GW/06ABP變頻空調器為例進行介紹。
    （1）室內機電源電路的檢測方法
   檢查變頻空調器室內機電源電路是否出現故障，可重點對室內機電源電路的輸入電壓、輸出電壓及其構成元器件進行檢測。
    ①將變頻空調器通電，使用萬用表調整至DC 50V擋，黑表筆搭在接地端，紅表筆分別檢測室內機電源電路＋12V、+5V輸出電壓，如圖5-18所示。

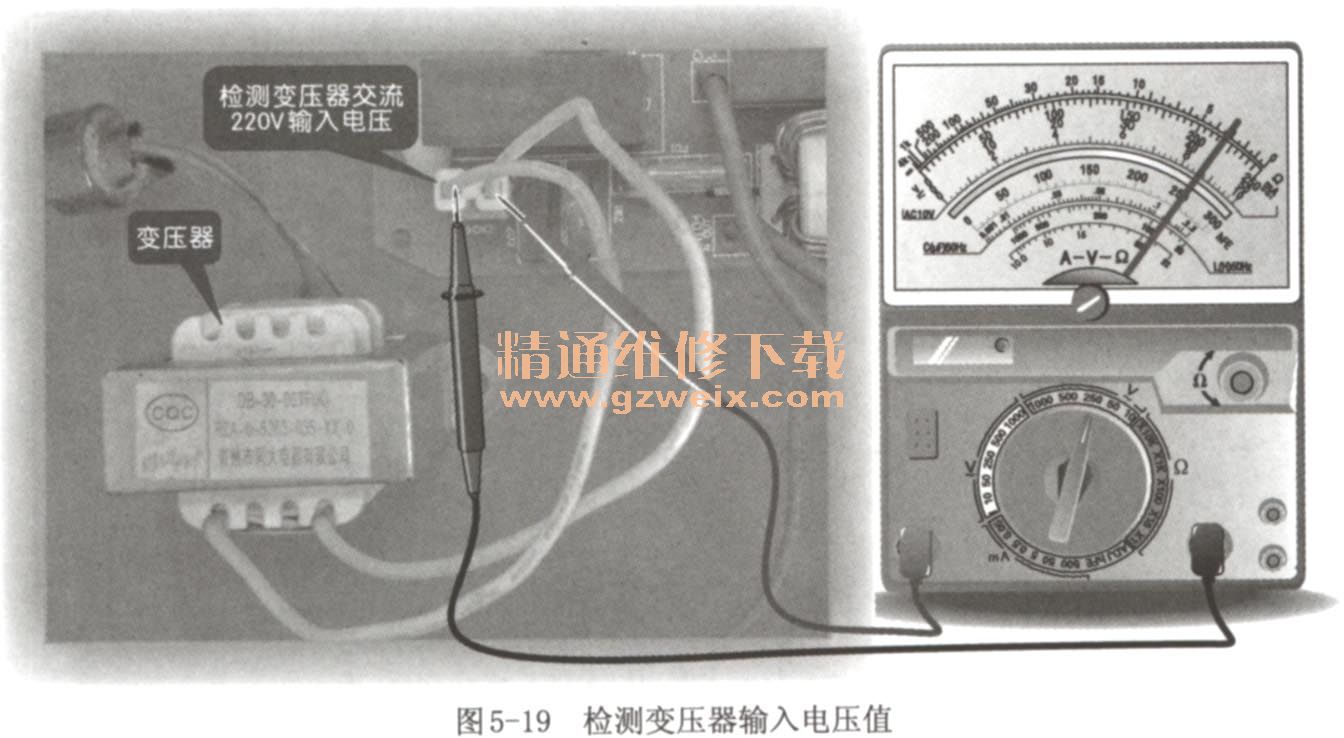

    ②若測得輸出＋12V電壓正常，而＋5V輸出電壓不正常，則說明三端穩壓器工C03損壞。若輸出電壓均不正常，則應重點檢測變壓器的輸入、輸出電壓。如圖5-19所示，將萬用表調整至AC 250V，紅黑表筆分別搭在變壓器的輸入端，即可測得變壓器輸入電壓值。

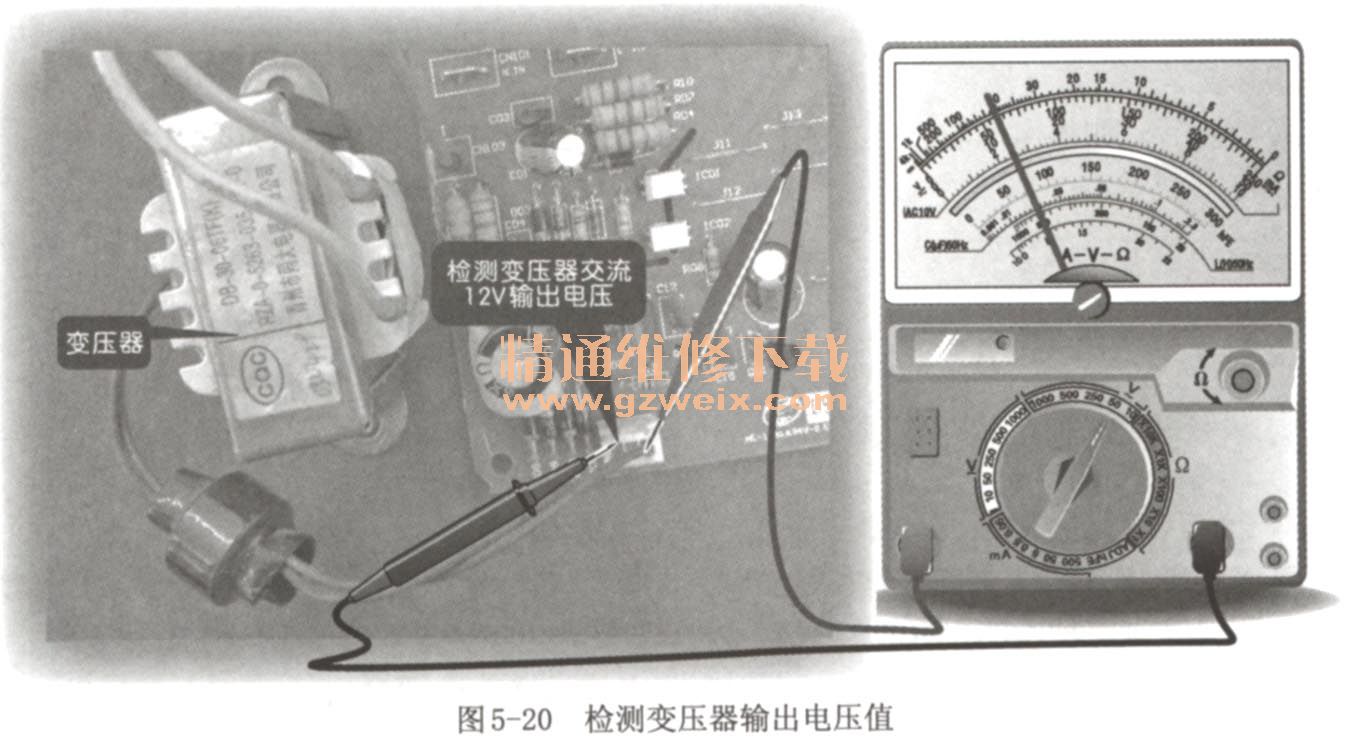

    變壓器輸入電壓正常，再將萬用表調整至AC 50V擋，檢測變壓器的輸出電壓值是否正常，如圖5-20所示。若輸出電壓正常，應可以測得交流12V左右的電壓值，若測得電壓遠小于變壓器正常情況輸出的電壓，則說明該變壓器已經損壞。

    ③測得變壓器輸出電壓正常，則應檢測橋式整流電路是否正常。將變頻空調器斷電后，將萬用表調整至“R×1”歐姆擋，分別檢測橋式整流電路中的整流二極管（D02、D08～D10）的正反向阻值，如圖5-21所示。正常情況下，整流二極管的正向阻值為8.5Ω左右，反向阻值為無窮大。若測得正反向阻值之間的阻值相差極小，則說明二極管已經損壞。

    經檢測后，測得電源電路主要元器件無損壞，則應對內部的電阻、電容、電感等元器件進行檢測。
    關鍵提示：過流保護電路的檢測方法
    若檢測電源電路正常，可對室內機的過流保護電路進行檢測。檢測時，可將室內機通電，檢測過流保護電路的基極電壓，如圖5-22所示。

    若測得過流保護電路中晶體三極管基極（b極）電壓大于0. 7V，則說明該變頻空調器室內機進入保護狀態，可重點對過流保護電路中的元器件進行檢測。
    （2）室外機電源電路的檢測方法
    變頻空調器室外機的電源電路出現故障后，可分別對其橋式整流堆、電抗器、濾波電容、濾波器、開關電源電路等進行檢測。

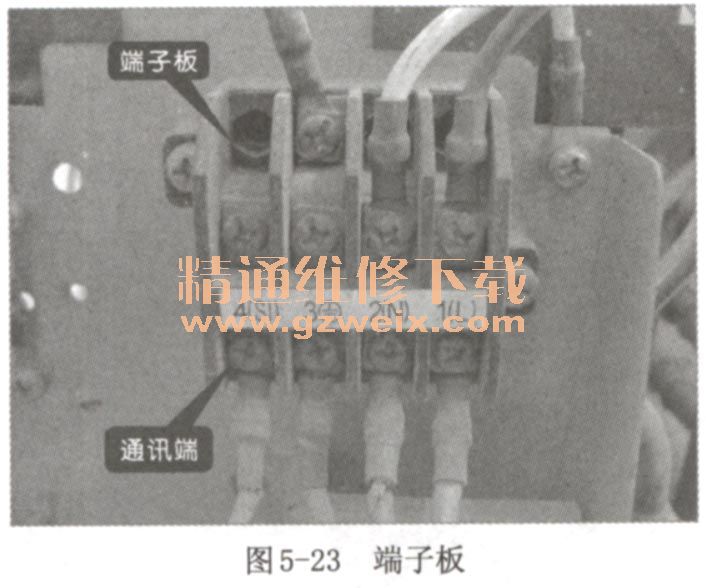

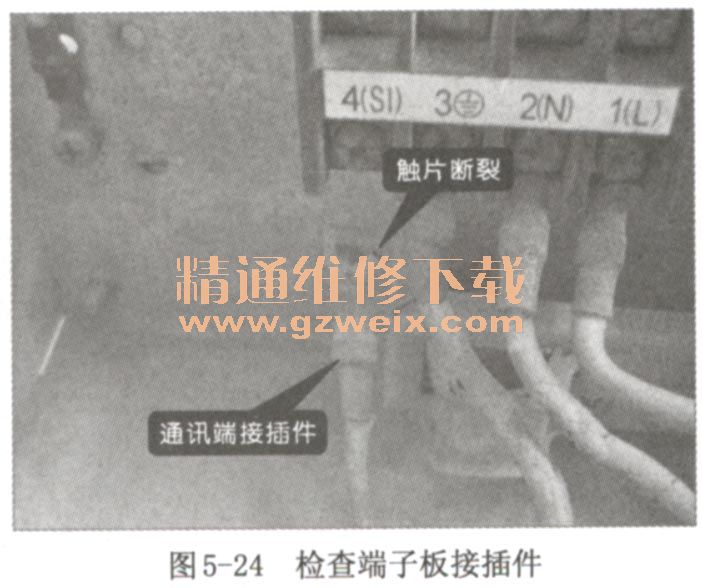

    ①初步檢查電源電路故障檢查電源電路前，可先對室外機的端子板進行檢查。如圖5-23所示為變頻空調器連接室內機、室外機的端子板。當變頻空調器室內機與室外機供電異常時，可對端子板上的連接插件進行檢查。檢查室內機端子板上的接插件無異常時，應對室外機的端子板進行檢查。將通訊端接插件的螺釘擰松后，可取下接插件檢查，如圖5-24所示，發現室外機端子板上通信線路的接插件損壞，需將其更換。

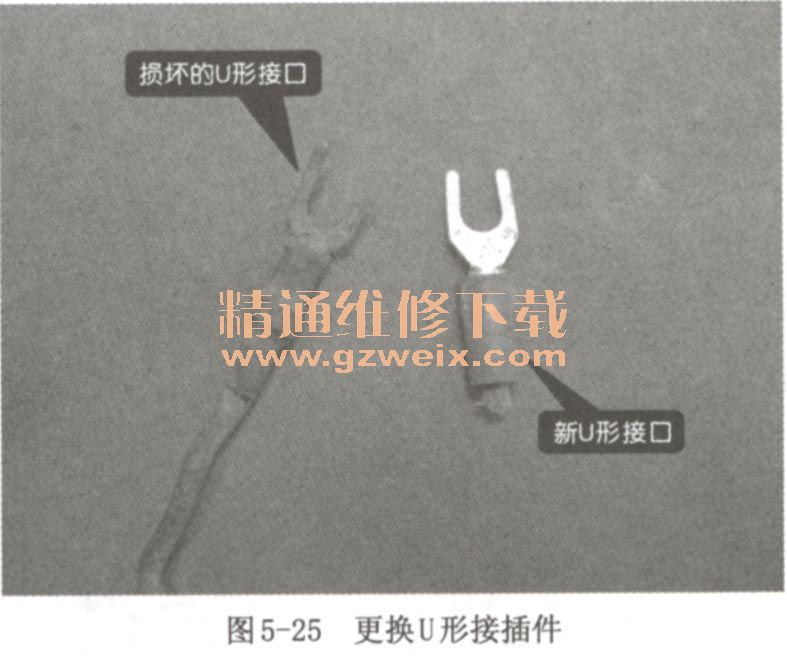

    由于端子板上室內機、室外機線路連接的插接件為U形接插件，因此在更換時，最好使用與原接插件大小相同的接插件進行代換，如圖5-25所示。

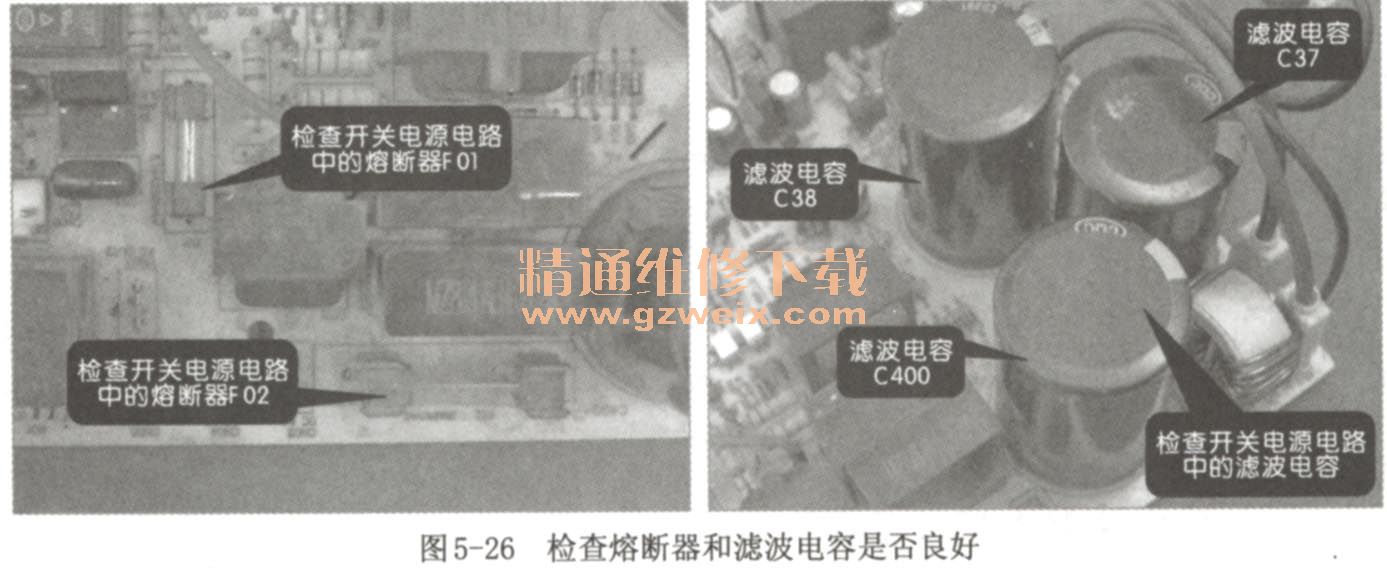

    若經檢查線路連接良好，此時，可重點檢查電源電路中的熔斷器、濾波電容是否良好，如圖5-26所示，若熔斷器良好，則應檢測開關電源電路的輸出電壓。若熔斷器燒壞，則需檢查端子板上的連接線路是否良好。

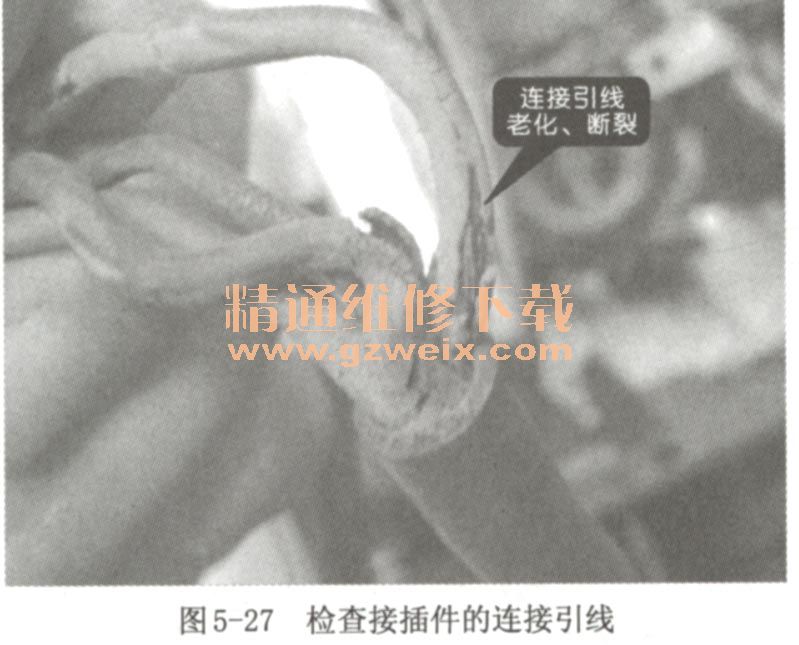

    檢查端子板上的連接引線時，可通過檢查其外部的漆包線是否良好，以判斷連接引線是否有短路性故障，如圖5-27所示。經檢查，發現連接引線嚴重老化，引線內部的銅絲斷裂。這時就要將接插件及其導線進行更換，以防止在通電過程中，變頻空調器出現短路的故障。

    ②橋式整流堆的檢測方法
    檢測橋式整流堆時，可將室外機通電，檢測橋式整流堆的輸入、輸出電壓，判斷橋式整流堆是否損壞。將萬用表調整至AC 250V擋，紅黑表筆任意搭在橋式整流堆的輸入端，如圖5-28所示。正常情況下，其輸入電壓應為交流220V，若輸入電壓異常說明其輸入端元件有損壞。

    若測得其輸入端電壓為交流220V，應將萬用表調整至DC 1000V擋，檢測橋式整流堆的輸出電壓。如圖5-29所示，黑表筆搭在負極輸出端，紅表筆搭在正極輸出端，測量其輸出電壓。正常情況下，其輸出電壓為270～300V左右。若測得輸出電壓極低或為0，說明橋式整流堆已經損壞。

    ③濾波器的檢測方法
    濾波器出現故障后，往往導致室外機工作不穩定或產生不工作故障。檢測時，應重點檢查濾波器的輸入、輸出電壓判斷故障點。

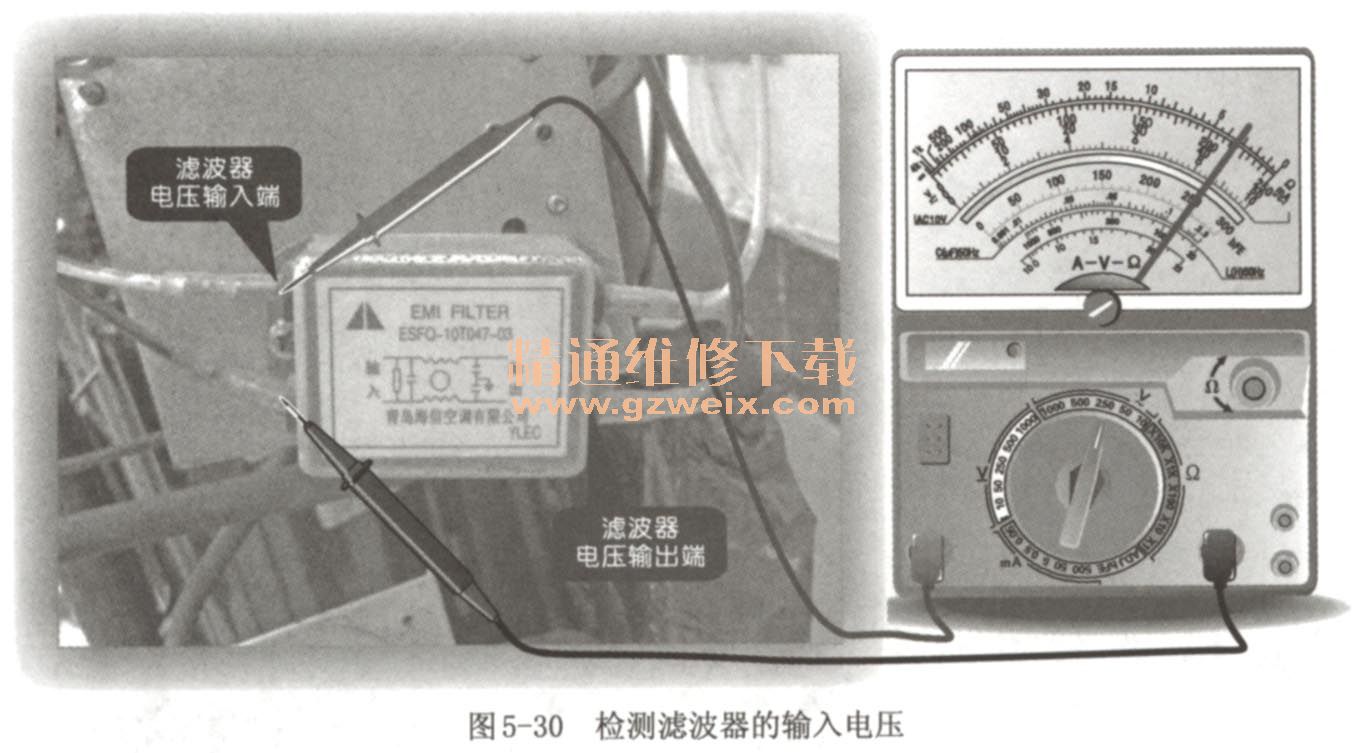

    將室外機通電后，將萬用表調整至AC 220V擋，檢測濾波器的輸入電壓，如圖5-30所示。室外機通電正常情況下，濾波器的輸入端應可以測得交流220V的電壓值，若無電壓值，應重點檢查端子板的連接情況或室內機控制電路部分。

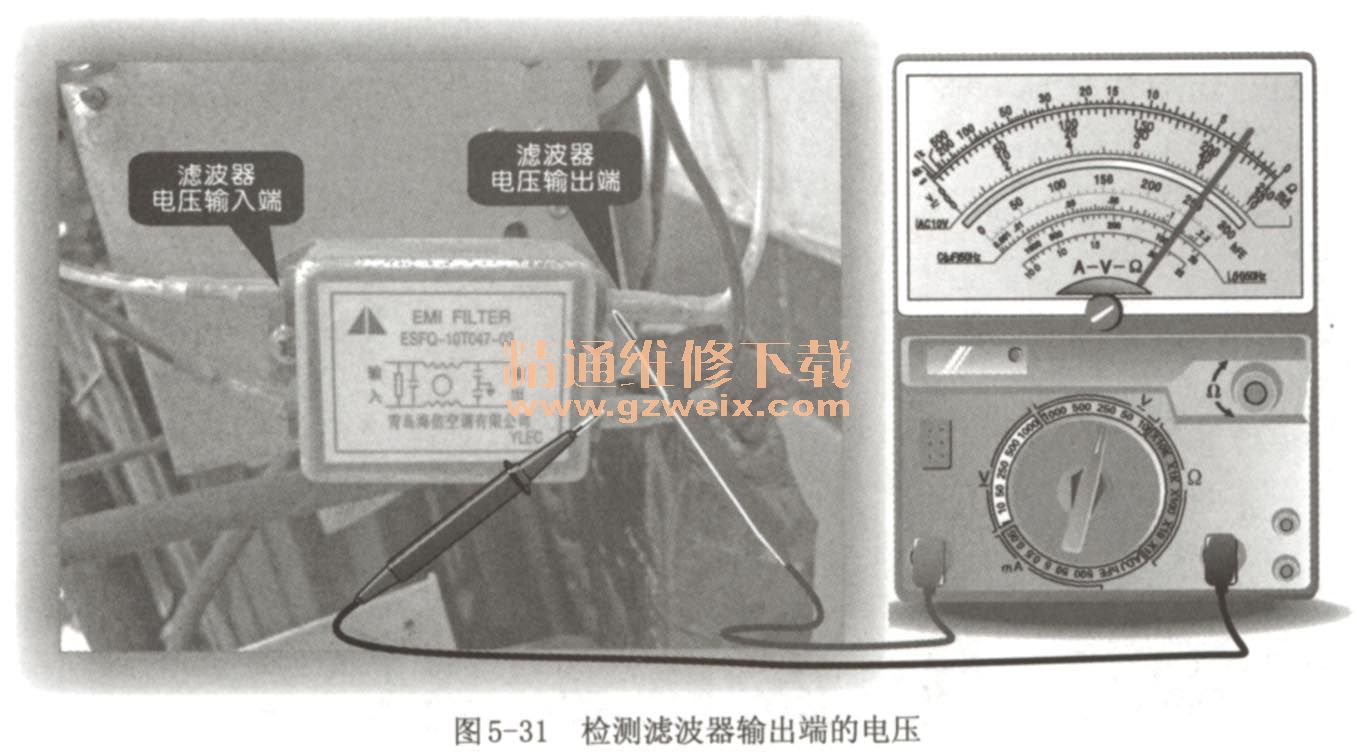

   經檢測濾波器的輸入電壓正常，可將萬用表表筆分別搭在濾波器的輸出端，如圖5-31所示。濾波器正常時，在其輸出端可以測得交流220V電壓值，若測得電壓值偏低或無電壓輸出，說明濾波器損壞。

    ④開關電源電路的檢測方法
    開關電源電路出現故障應對其輸出電壓、輸入電壓及熔斷器進行檢查。檢測開關電源電路時，可先檢查開關電源電路中的發光二極管LEDO1是否發光，如圖5-32所示。若發光二極管發光說明開關電源電路的＋300V輸入正常。

    檢測開關電源電路的輸出電壓時，可將萬用表調整至DC 50V擋，分別檢測其＋12V、+5V電壓值，如圖5-33所示。若測得其＋12V電壓輸出正常，而+5V電壓輸出不正常，說明開關電源電路中的三端穩壓器U04損壞。若測得輸出電壓均正常，則說明發光二極管損壞。

    若無電壓輸出則應重點檢測開關電源電路中的開關晶體管QO1、穩壓二極管ZD02、開關變壓器等元器件是否損壞，如圖5-34所示。
