3．2．4變頻空調器室外機風扇組件的檢修與代換
   1.室外風扇組件的檢修流程
    室外機風扇組件出現故障，會出現空調器開機后停機、室外風扇噪聲大等現象。當室外機出現上述故障時，應重點對室外風扇組件進行檢查。
    對室外風扇組件進行檢查時，首先，需要檢查風扇葉片和軸是否被異物卡住或變形，然后再檢查室外風扇電機的供電和繞組阻值是否正常。若機械部件沒有損壞，則需要對室外風扇的啟動電容和驅動電路進行仔細檢查。如圖3-75所示為室外機風扇組件的檢修流程。

    2．室外機風扇組件的檢修方法
    對于室外機風扇組件的檢修主要有以下幾處重點檢測部位，下面我們將以海信KFR-35GW/06ABP變頻空調器為例進行介紹。
（1）室外機風扇組件機械故障的檢修

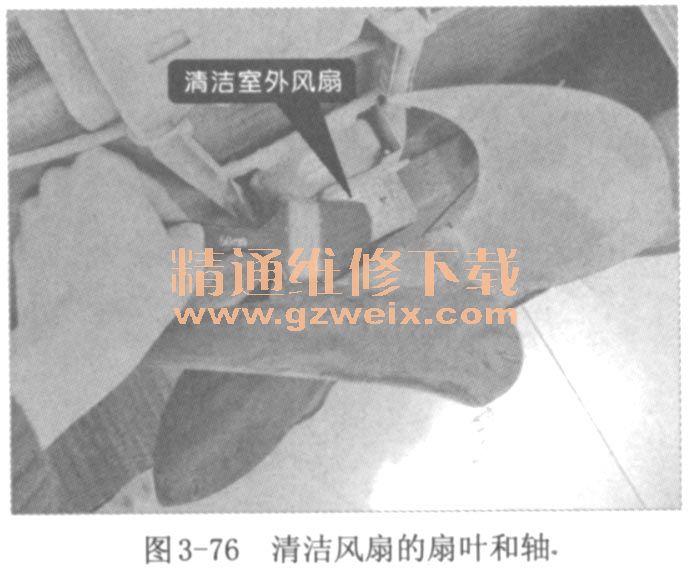

    室外機風扇組件放置在室外，容易堆積大量的灰塵，若有異物進去極易卡住風扇扇葉，導致風扇運轉異常。檢修前，可先將風扇組件上的異物進行清理。如圖3-76所示，使用毛刷和抹布清理室外機的風扇組件。若風扇由于變形而無法運轉，則需要對其進行更換，風扇的拆卸與代換方法可參見“室外機風扇組件的代換方法”。

（2）室外機風扇組件驅動電路的檢修室內機風扇出現故障，并且已排除機械故障的可能性，說明室外風扇組件的驅動電路可能發生故障。這時，就需要對風扇電機的供電及其驅動電路中的元器件進行檢查。

    ① 風扇電機供電電壓的檢測

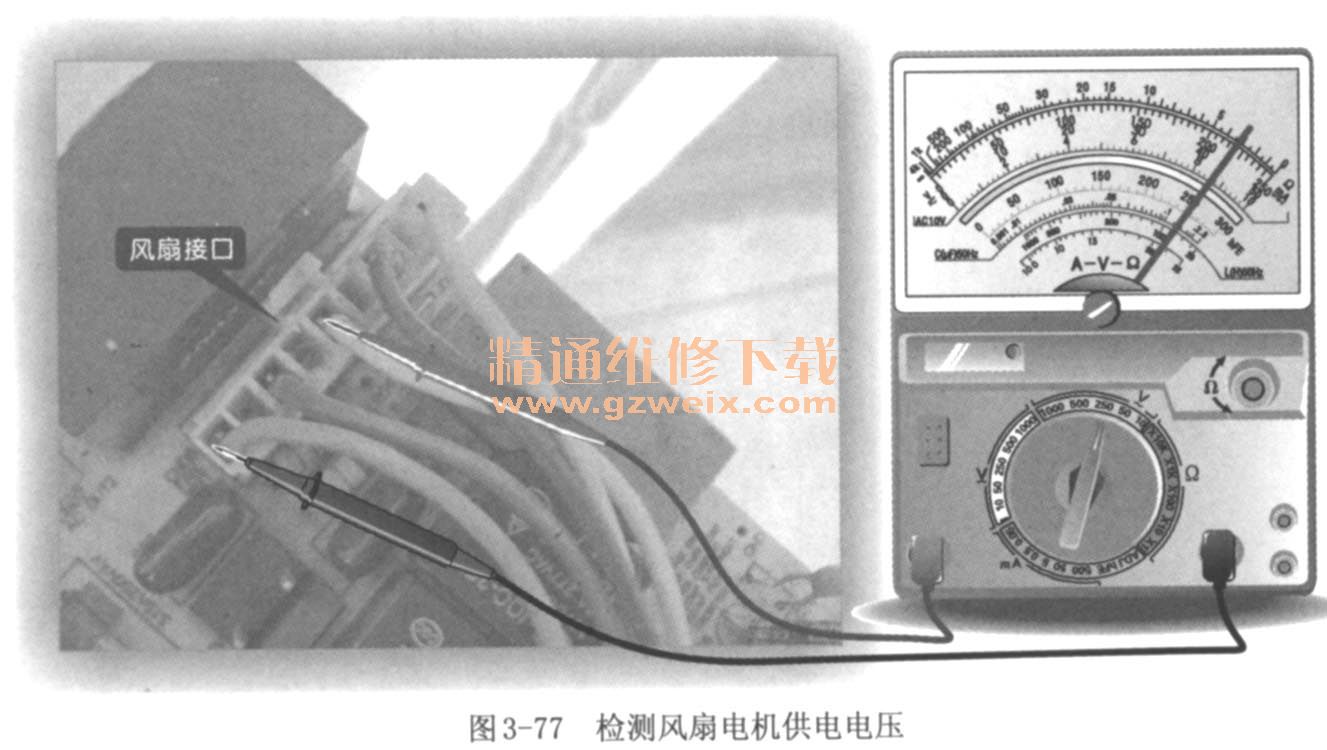

    將變頻空調器室外機外殼拆開，取出室外機控制電路板，并確保其連接正常，啟動變頻空調器。將萬用表調整至交流電壓擋，紅黑表筆分別搭在其接口CN08的供電端，檢測供電電壓，如圖3-77所示。若該接口有AC 220V供電電壓，而風扇不運轉說明風扇電機損壞。若檢測出的電壓異常，就需要對交流220V供電電路進行檢測。

    ②啟動電容的檢測

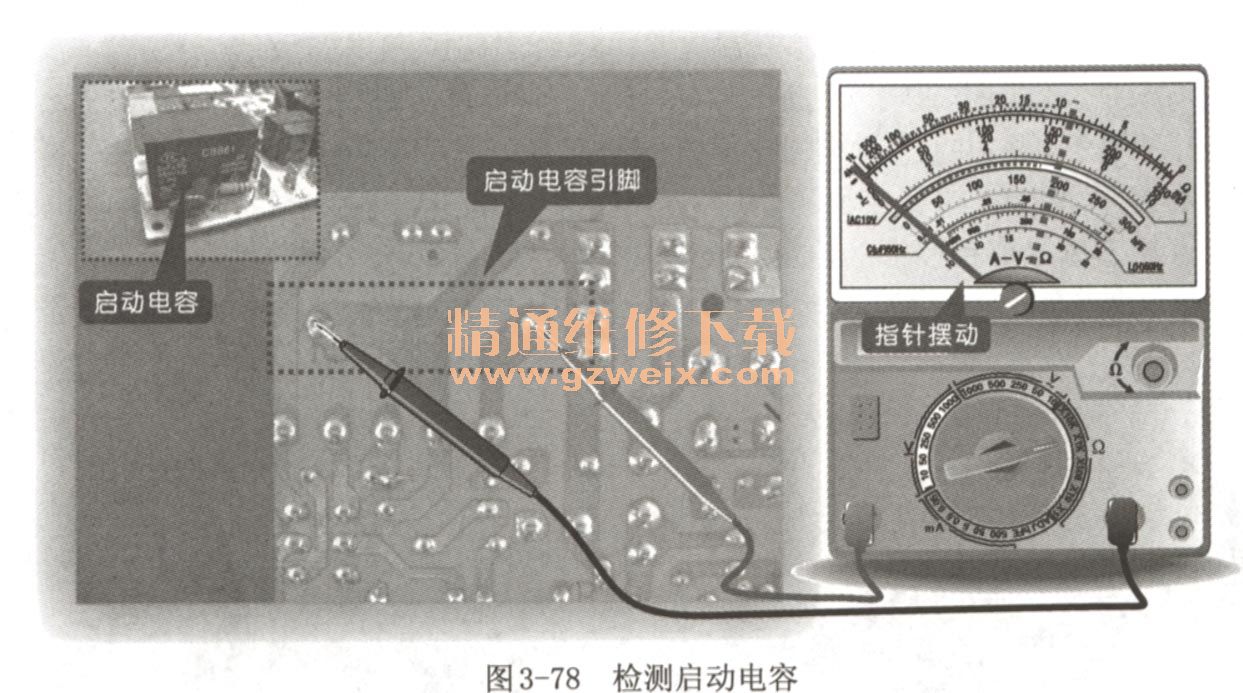

    對于啟動電容的檢測，可使用萬用表對其充放電過程進行檢測，如圖3-78所示，將紅、黑表筆分別搭在啟動電容的兩個引腳上，這時表針向右擺動到最大角度后，接著文會逐漸向左擺回，然后停止在一個固定位置上，將表筆對換位置后進行檢測，發現仍然有充放電過程，說明該啟動電容正常。

    若萬用表指針擺到一定位置后不能回到原位或表針根本就未擺動，則說明啟動電容性能不良，需要對其進行更換。

    ③繼電器的檢測
    若懷疑風扇的繼電器損壞，可通過排除故障部位的方式來判斷繼電器是否損壞。
    在檢測繼電器之前，要先通過電路圖和電路板背部印制線來查找繼電器的引腳，若無法找到機型相對應的電路圖紙，也可使用其他相近機型的電路圖進行對照。由于變頻空調器室外機控制電路設計結構類似，可以作為參考資料使用。如圖3-79所示為海信KFR-35GW/06ABP變頻空調器室外機風扇控制電路。結合電路圖和電路板印制線，可查找出繼電器的引腳順序、供電電壓輸入端等。

    當室外風扇不轉，并且風扇電機接口處無電壓輸出，懷疑風扇繼電器損壞。可使用萬用表對風扇繼電器RY01的交流輸入電壓進行檢測。檢測之前，根據室外風扇電機的銘牌標識，可查找出風扇連接插件的桃色引線為N線端，如圖3-80所示。

    將萬用表調至“AC 250V”電壓擋，黑表筆搭在N線端，紅表筆搭在繼電器RY01的交流電壓輸入端（L端），如圖3-81所示。正常情況下，可檢測到AC 220V電壓，若電壓不正常，說明室外機電源電路發生故障。

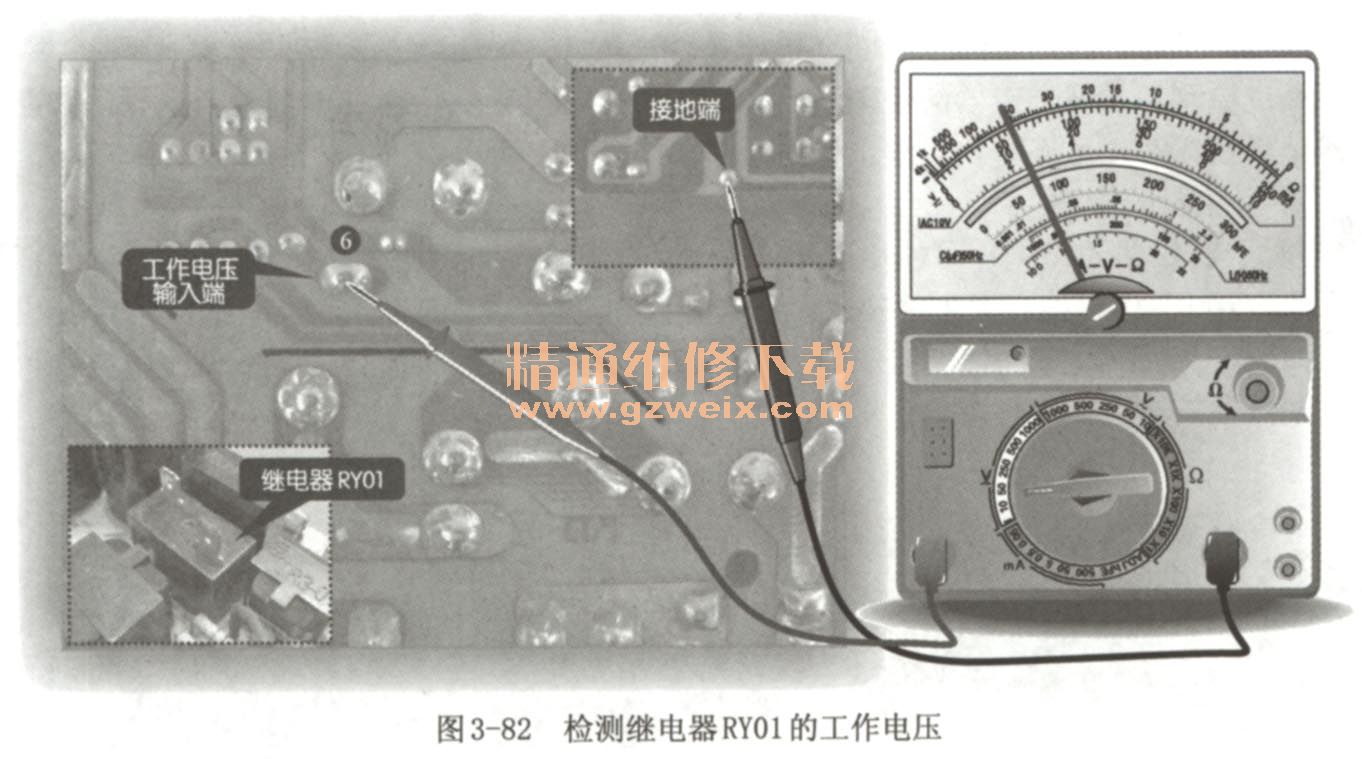

    電壓輸入正常，應繼續對繼電器RY01和RY02的供電電壓進行檢測。將萬用表調至“DC 50V”電壓擋，黑表筆接地，紅表筆搭在繼電器RY01的⑥腳上，如圖3-82所示。正常情況下，可檢測到12V電壓。然后，黑表筆接地，紅表筆搭在繼電器RY02的①腳上，如圖3-83所示。正常情況下，也可以檢測到12V電壓。若檢測出的電壓異常，說明室外機的電源電路發生故障。

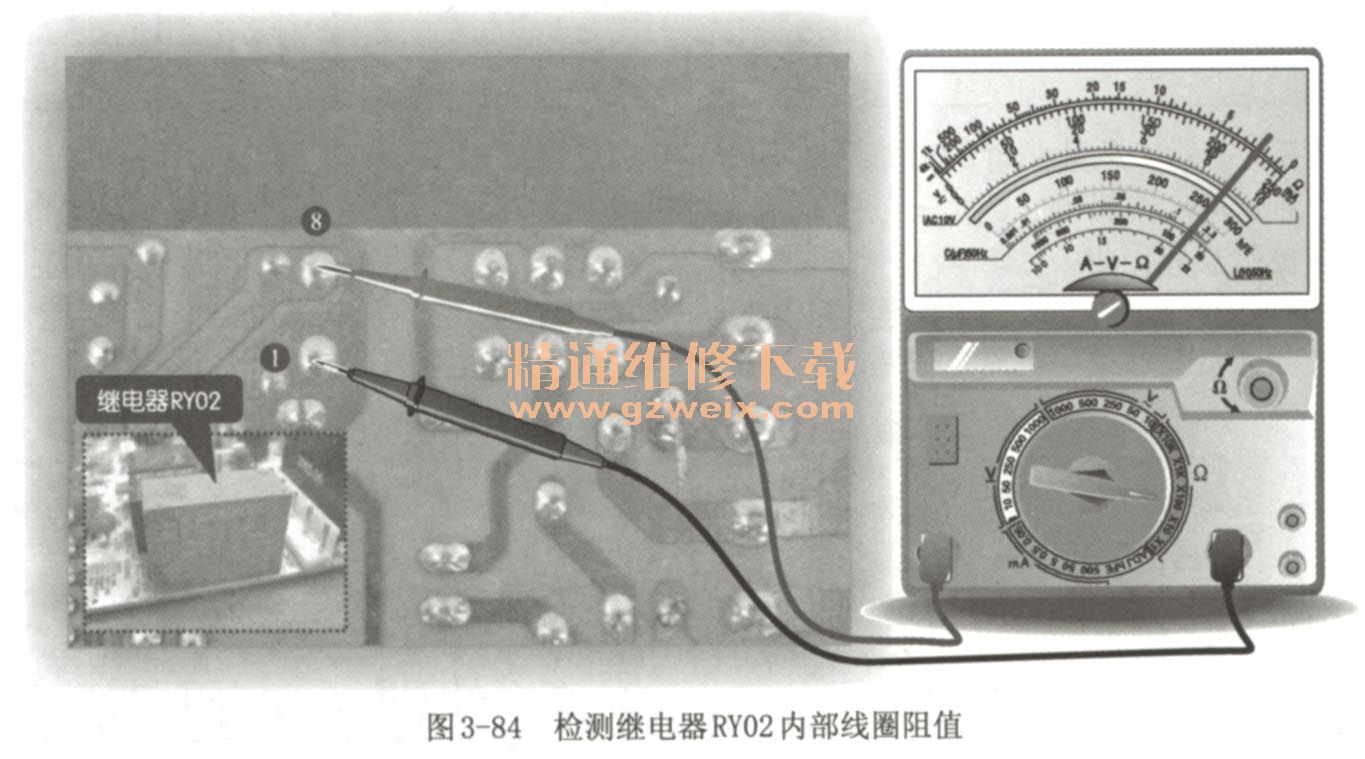

    繼電器工作電壓正常，可使用萬用表對繼電器的內部線圈進行檢測。將萬用表調至“×100”歐姆擋，紅、黑表筆任意搭在繼電器RY02的①腳、⑧腳上，如圖3-84所示。經檢測，可測得阻值為250Ω左右，在路檢測繼電器時，會受到其他元器件干擾，可將繼電器焊下后，進行開路檢測，來判斷繼電器是否損壞。
    經過檢測，發現繼電器的輸入電壓正常，并且通過在路檢測繼電器阻值也無法判斷繼電器是否損壞時，可逐個代換繼電器，來排除故障。

    ④反相器的檢測

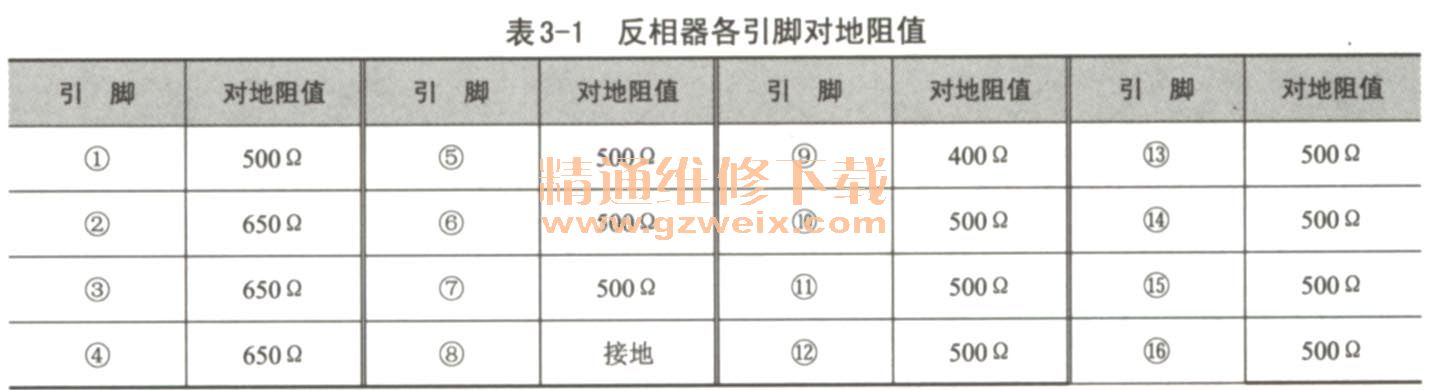

    對于反相器的檢測，可使用萬用表對其各引腳的對地阻值進行檢測。將萬用表調至“×100”歐姆擋，黑表筆搭在反相器的⑧腳上（接地端），紅表筆搭在其余各引腳上，如圖3-85所示。具體檢測結果參見表3-1。若檢測出的阻值與正常值偏差較大，說明該反相器已損壞，需進行更換。

  （3）室外機風扇組件的檢修
    對于風扇電機的檢測，可使用萬用表對其繞組阻值進行檢測，來判斷室外風扇電機是否損壞。將萬用表調至“× 100”歐姆擋，紅、黑表筆任意搭在風扇電機的連接插件引腳上，檢測電機繞組阻值，如圖3-86所示。正常情況下，測得電機繞組阻值參見表3-2。若檢測結果與正常值偏差較大，說明該風扇電機已損壞，需進行更換。

    3.室外風扇組件的代換方法
    當檢測出風扇組件中有器件損壞時，就需要對損壞的元器件進行代換。若發現電路板上的元器件損壞時，就需要用相同型號、規格參數的同類產品進行代換。
    若需要更換室外風扇電機時，要根據電機銘牌上所給出的電機型號、規格參數等信息，來選擇替換電機。如圖3-87所示為室外風扇電機的銘牌標識。
