1．發動機不能啟動
    在啟動發動機時，起動轉速正常，但發動機不能發動，或發動機工作中突然熄火，再起動發動機時，發動機不能發動。

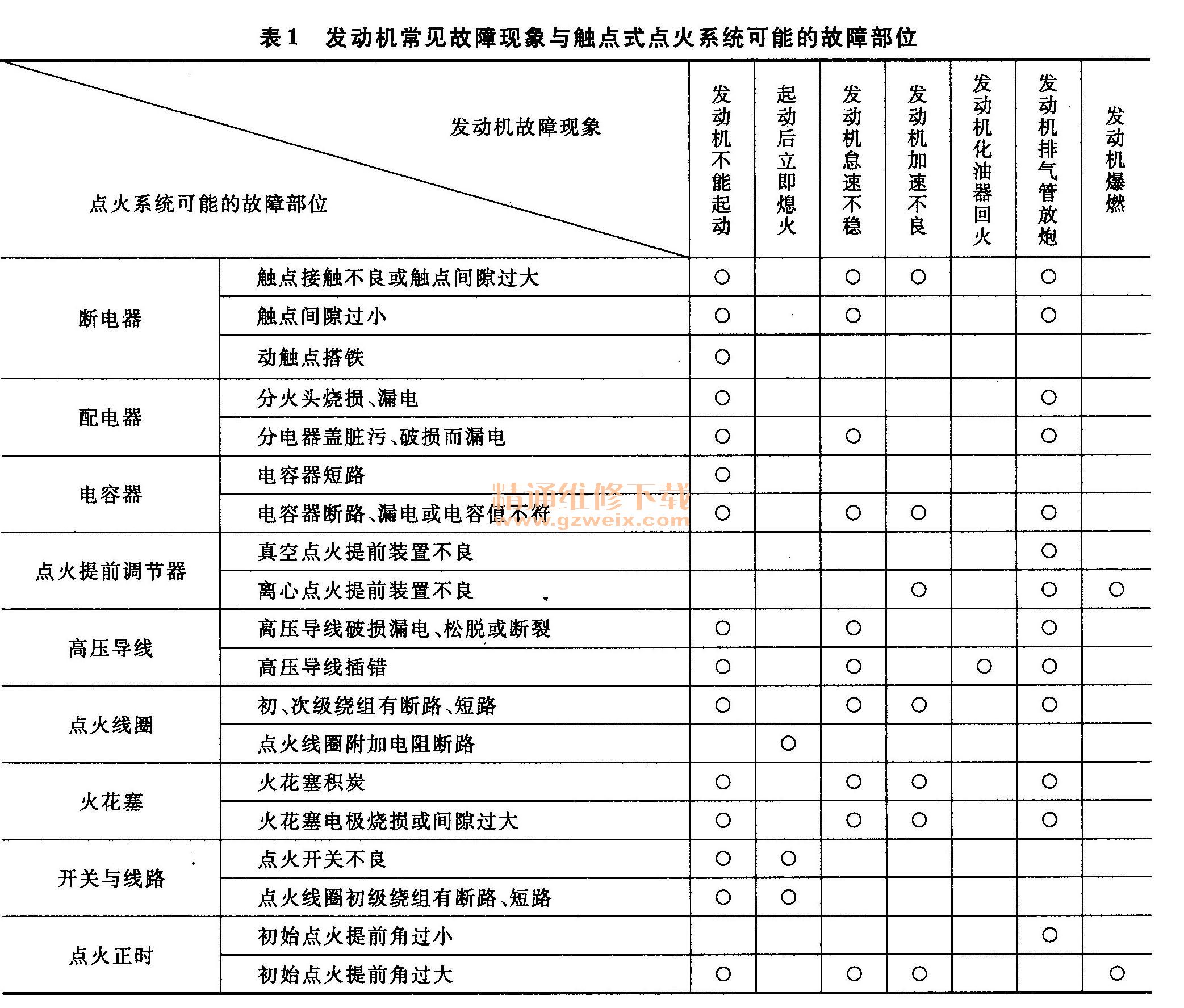

    點火系統不點火、火花太弱等均可能導致發動機不能起動，可能故障部位見表1。發動機不能起動的故障診斷方法如下。

    （1）外觀檢查
    首先察看點火線圈和分電器上的高壓導線、低壓線路有無松脫或破損。如果有，排除故障后再起動發動機，看能否起動；如果外觀檢查未發現問題，則進行下一步故障診斷。
    （2）中央高壓線試火
    拔出分電器上中央高壓線，并使高壓線端距發動機機體5～8mm，然后接通點火開關，在用起動機轉動發動機時，看高壓線端與發動機機體間是否跳火。有三種情況：火花很強、火花很弱或不跳火。
    1）如果火花很強（火花線較粗、呈藍白色，且可聽到較清晰的“叭、叭”聲），說明點火系統低壓電路和點火線圈等基本正常，故障在高壓回路或火花塞，進行下一步（分缸高壓線試火）故障診斷。
    2）如果火花很弱（火花線很細，呈暗紅色），則可能是斷電器、電容器和點火線圈等部件或低壓線路連接不良等。可按（4）作進一步的診斷。
    3）如果無火花，可能的故障原因有斷電器觸點接觸不良、活動觸點搭鐵或電容短路、點火線圈有斷路或短路、或點火開關和點火線圈低壓線路有接觸不良處等，可按（5）作進一步故障診斷。
    （3）分缸高壓線試火
    插回中央高壓線，拔出某個氣缸火花塞上的分缸高壓線，并使高壓線端距發動機機體5～8mm試火。如果此時不跳火或火花很弱，則說明是分電器蓋、分火頭或分缸高壓線漏電或斷路，需對這些部件進行檢修；如果火花仍然很強，則需拆下火花塞進行檢查，如果火花塞均良好，則應檢查油路、點火正時以及其他可能導致發動機不工作的可能故障部位。
    （4）瞬間短路法檢查火花弱的原因
    在斷電器觸點張開時，接通點火開關，用導線將點火線圈“－”接線柱瞬間搭鐵（導線端搭鐵后迅速離開）的方法進行中央高壓線跳火試驗，看火花是否變強。如果火花變強，需檢查斷電器觸點、電容器等部件；如果火花仍然弱，則需檢查或更換點火線圈。
    （5）瞬間短路法檢查不跳火的原因
    還是在觸點斷開時，用導線將點火線圈“－”接線柱瞬間搭鐵，看中央高壓線端是否跳火。如果跳火，需檢修斷電器觸點、電容器等部件；如果仍不跳火，則注意看在瞬間搭鐵刮碰時有無火花，若無，則應檢查點火系統低壓回路有無斷路、點火線圈初級繞組是否有斷路；若刮碰時有火花，則檢查點火線圈次級繞組是否有斷路或短路故障、中央高壓線有無斷路等。
    2．發動機起動后立即熄火
發動機可以順利起動，但一松開點火開關（斷開起動開關）發動機就馬上熄火，反復幾次，均是如此。這種故障現象的可能原因有：
    1）點火線圈附加電阻的連接斷脫或附加電阻本身已燒斷（有附加電阻的點火線圈）。
    2）點火開關“I”端子與點火線圈“＋”接線柱之間的線路有斷路。
    3）點火開關（點火檔觸點）接觸不良。
    故障診斷方法如下：
    （1）檢查點火開關
    接通點火開關（I檔）時，看充電指示燈是否亮。如果充電指示燈不亮，則是點火開關觸點接觸不良，應拆檢或更換點火開關；如果充電指示燈能亮，則進行下一步故障診斷。
    （2）檢查附加電阻
    用萬用表電阻檔檢查點火線圈“＋”和“開關”兩低壓接線柱（跨接附加電阻）之間的電阻，觸點式點火系統的點火線圈，其附加電阻一般為1. 5Ω左右。如果測量結果為不通，則說明附加電阻已燒斷，需更換點火線圈；如果檢測附加電阻正常，則需檢修點火開關與點火線圈“＋”接線柱之間的線路。
    3．發動機怠速不穩定
    發動機能起動，但發動機在怠速工況下運轉不平穩甚至熄火，加速時排氣管有“突、突”聲，發動機動力明顯不足。
    這種故障現象一般是由于個別氣缸未工作或工作不良、竄缸、點火時間不正常等原因造成的，可能的故障部位見表1。故障診斷方法如下：
    （1）檢查發動機各缸的工作情況
    在發動機怠速運轉時，用逐缸斷火法（將被檢測缸分缸高壓線短路或開路，使該氣缸斷火），觀察發動機的運轉變化情況。如果發動機轉速無變化或變化不明顯，則說明該氣缸不工作或工作不良，按（3）作進一步的故障診斷；如果發動機轉速明顯下降，說明該缸工作基本正常，再依次檢查其他各缸，若各缸斷火時發動機轉速均有下降，則進行下一步故障診斷。
    （2）檢查各缸火花的強弱
    拔出分缸高壓線進行跳火試驗，看火花是否強。如果火花強，則需檢查和調整點火正時、火花塞，若火花塞良好、點火正時正確或調整點火正時后發動機怠速仍不穩，則需檢查或調整油路；如果火花弱，則應檢查斷電器觸點、點火線圈、分電器蓋、分火頭等。
    （3）檢查該缸是否跳火
    拔出該氣缸分缸高壓線進行跳火試驗，看是否跳火。如果不跳火，則需檢查分電器蓋、分缸高壓線：如果跳火，則需檢查火花塞，視情況予以檢修或更換。
