3．2變頻空調器風扇組件的檢修方法
    變頻空調器的風扇組件根據其安裝位置和作用的不同，可分為室內風扇組件和室外風扇組件兩部分。
    3．2．1認識變頻空調器室內機風扇組件
變頻空調器室內機主要有分體壁掛式變頻空調器和分體柜式變頻空調器兩種結構，根據這兩種結構的不同，變頻空調器室內機的風扇組件也有所區別。
    分體壁掛式變頻空調器的室內機風扇組件，通常安裝在蒸發器下方，橫臥在室內機中，如圖3-29所示。

從圖中可見這種風扇與普通空調器的風扇基本相同，它們大都采用貫流風扇實現室內空氣的強制循環對流，來達到制冷、制熱的目的。
    分體柜式變頻空調器的室內機風扇組件，通常安裝在室內機下部，在其前面安裝有高效過濾網，將過濾網取下后即可找到室內機風扇組件，如圖3-30所示。分體柜式變頻空調器要求制冷速度快，因此其室內機采用的是大功率離心風扇，離心風扇的送風風壓很大，但其噪聲也相對較高。

    1．變頻空調器室內機風扇組件的結構
  （1）分體壁掛式變頻空調器室內機風扇組件的結構
    分體壁掛式變頻空調器室內機風扇組件，主要是由貫流風扇和風扇電機等構成的，如圖3-31所示。

    貫流風扇由細長的離心葉片組成，其結構緊湊，葉輪直徑小，送風均勻。貫流風扇與風扇電機通過一根主軸相連，由風扇電機為風扇提供動力，如圖3-32所示。

    關鍵提示：
    貫流風扇在靠近風扇電機的部位，被設計成缺少一根扇葉的結構，從而形成“孔洞”，便于通過該“孔洞”裝卸緊固螺釘，如圖3-33所示。

    變頻空調器室內風扇電機接收由微處理器發出的控制指令，改變其旋轉速率，從而改變風速。在空調器室內機風扇電機內設有霍爾元件，用來檢測室內風扇電機的轉速，并將檢測到的轉速信號送入微處理器中，以便室內控制電路可準確地控制風扇電機的轉速。如圖3-34所示為分體壁掛式變頻空調器室內風扇電機。

    分體壁掛式變頻空調器室內風扇組件，除了機械部件外，還包括風扇電機驅動電路和風速檢測電路，如圖3-35所示。室內機微處理器通過控制固態繼電器（光控雙向晶閘管）的導通／截止，來控制風扇電機的運轉。風扇電機反饋的風速檢測信號會通過風速檢測電路送入微處理器中。

  （2）分體柜式變頻空調器室內機風扇組件的結構
分體柜式變頻空調器室內機風扇組件主要是由離心風扇、風扇電機和驅動電路板等構成的，如圖3-36所示。

    2．變頻空調器室內機風扇組件的工作原理
    如圖3-37所示為分體壁掛式變頻空調器室內風扇組件的工作原理。室內風扇運轉后，室內空氣會強制對流。此時，室內空氣從室內機的吸氣柵進入，經過蒸發器降溫。除濕后，在風扇帶動下，從室內機的出風口排出。

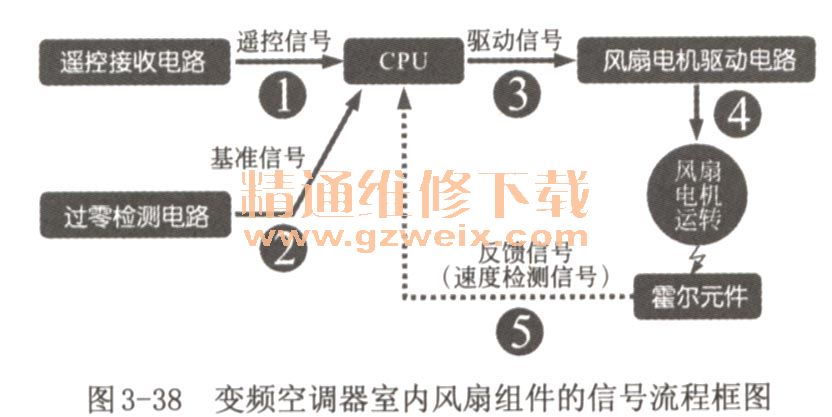

    如圖3-38所示為變頻空調器室內風扇組件的信號流程框圖。1變頻空調器室內機微處理器接收到遙控信號后，啟動空調器開始運行。2同時過零檢測電路將基準信號送入微處理器中。3然后，微處理器將驅動信號送到室內風扇電機驅動電路中，4由驅動電路控制風扇運轉，5風扇電機運轉后，霍爾元件將檢測的反饋信號（風速檢測信號）通過風速檢測電路送到微處理器中，由微處理器控制并調整風扇的轉速。

    如圖3-39所示為海信KFR-鄧GW/06ABP變頻空調器室內機風扇驅動電路。從圖中可以看出，1室內機微處理器IC08（TMP87PH46N）的⑥腳向固態繼電器（光控雙向晶閘管）IC05（TLP3616）送出驅動信號，送入工C05的③腳，控制固態繼電器工C05導通，從而接通室內風扇電機的供電，使風扇運轉。2風扇運轉后，霍爾元件開始檢測風速，經由接口CN11將風速檢測信號送入微處理器工C08的⑦腳，使微處理器及時對風扇電機的轉速進行精確控制。
