第六章 爐門連鎖開關組件故障維修
    6.1找到爐門連鎖開關組件

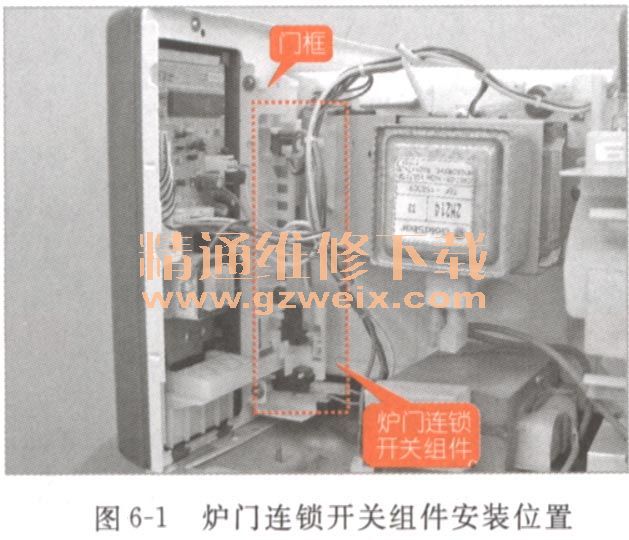

    微波爐的爐門連鎖開關組件是為了安全起見而設置的微波爐保護裝置，安裝于微波爐門框邊，受門開關的控制，如圖6-1所示。

    爐門連鎖開關組件是由3個微動開關組成的，不同型號及品牌的微波爐，爐門連鎖開關組件中的微動開關的安裝位置也不相同，有些微波爐的門連鎖開關與門監測開關是分開放置的，而有些則采用疊加的安裝形式，如圖6-2所示。

    6.2搞清爐門連鎖開關組件的工作原理
    微波爐的爐門連鎖開關組件是通過門開關進行控制的，當微波爐門處于打開或關閉狀態時，門聯鎖開關和門監測開關也分別處于不同的狀態。
    1．門聯鎖開關的工作原理
    門連鎖開關是用于對高壓變壓器的供電進行控制的，當微波爐的門被關上時，2個門連鎖開關引線間的觸點就會接通，接通后給高壓變壓器供電，當微波爐的門被打開時，2個門連鎖開關的引線間的觸點就會斷開，從而斷開了給高壓變壓器的供電，起到安全保護的作用。
    如圖6-3所示，為格蘭仕WS900B型微波爐的爐門連鎖開關的工作狀態，當微波爐門處于關閉狀態時，門開關的觸動桿就會觸動門聯鎖開關的觸點，此時，門連鎖開關的接點處于連接狀態。

    當拉動門把手，將微波爐門打開時，門開關的觸動桿就會斷開門連鎖開關的觸點，使門連鎖開關的接點呈開路狀態，此時，微波爐加熱電路呈開路狀態，無法進行加熱工作，如圖6-4所示。

    2．門監測開關的工作原理
    門監測開關是用于控制給微波爐高壓變壓器進行供電和安全保護的，它與門連鎖開關的工作狀態正好相反成互鎖關系，當微波爐的門被關上時，門連鎖開關處于斷開狀態，當門被打開時，門連鎖開關處于接通狀態。這時將高壓變壓器輸入端短路，防止其他開關動作失誤，交流220V有電壓輸入使磁控管工作。

    6．3看懂爐門連鎖開關組件故障檢修過程
    故障現象描述
    格蘭仕WD900B微波爐，關好微波爐門后，開機微波爐不能正常工作。
    電路分析指導
    微波爐出現上述故障現象，可能是微波爐的爐門聯鎖開關組件出現故障，不能很好地為高壓變壓器的供電，因此，應重點檢查爐門連鎖開關組件中的微動開關。
    電路檢修指導
    根據上述故障分析，分別對爐門連鎖開關組件中的微動開關進行檢測。

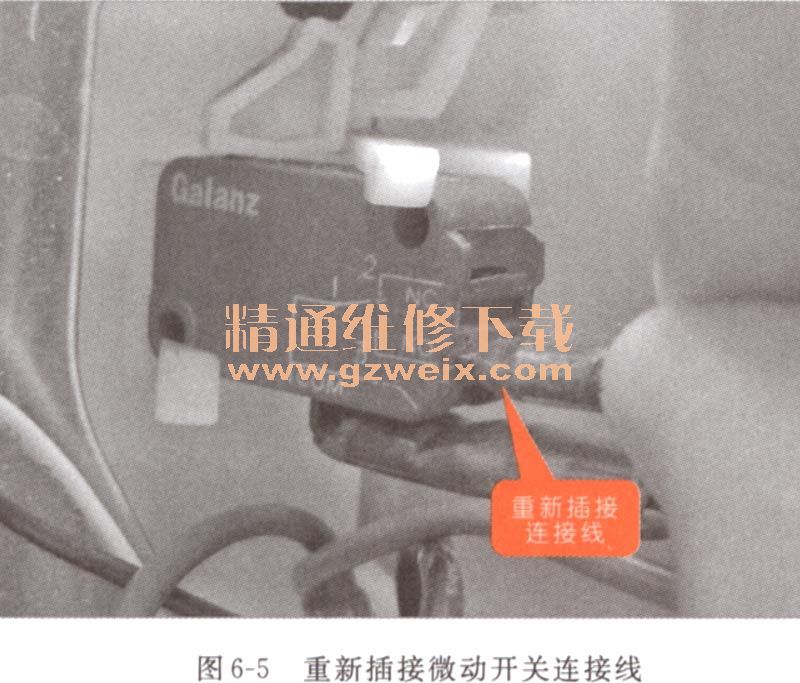

    （1）當爐門連鎖開關組件出現故障時，應首先觀察微動開關的連接線是否松動或脫落，如圖6-5所示，將松動的微動開關的連接線進行重新插接。

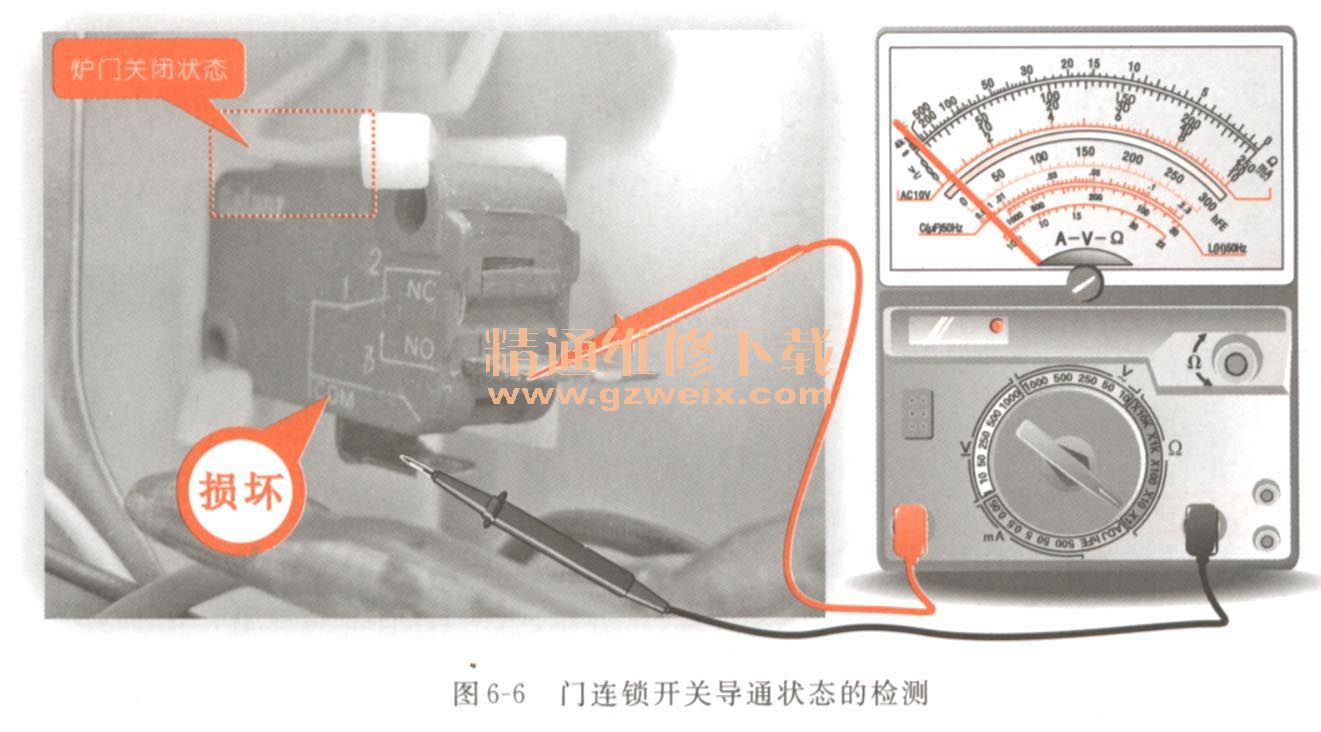

    （2）重新插接連接線后，仍不能排除故障，此時，需使用萬用表對微動開關的工作狀態進行檢測，如圖6-6所示，將微波爐門關上，紅黑表筆分別接在門連鎖開關的兩個接線端，正常情況下，該門連鎖開關處于導通狀態，即萬用表測得阻值為0Ω。但此時檢測發現為∞，說明出現故障。

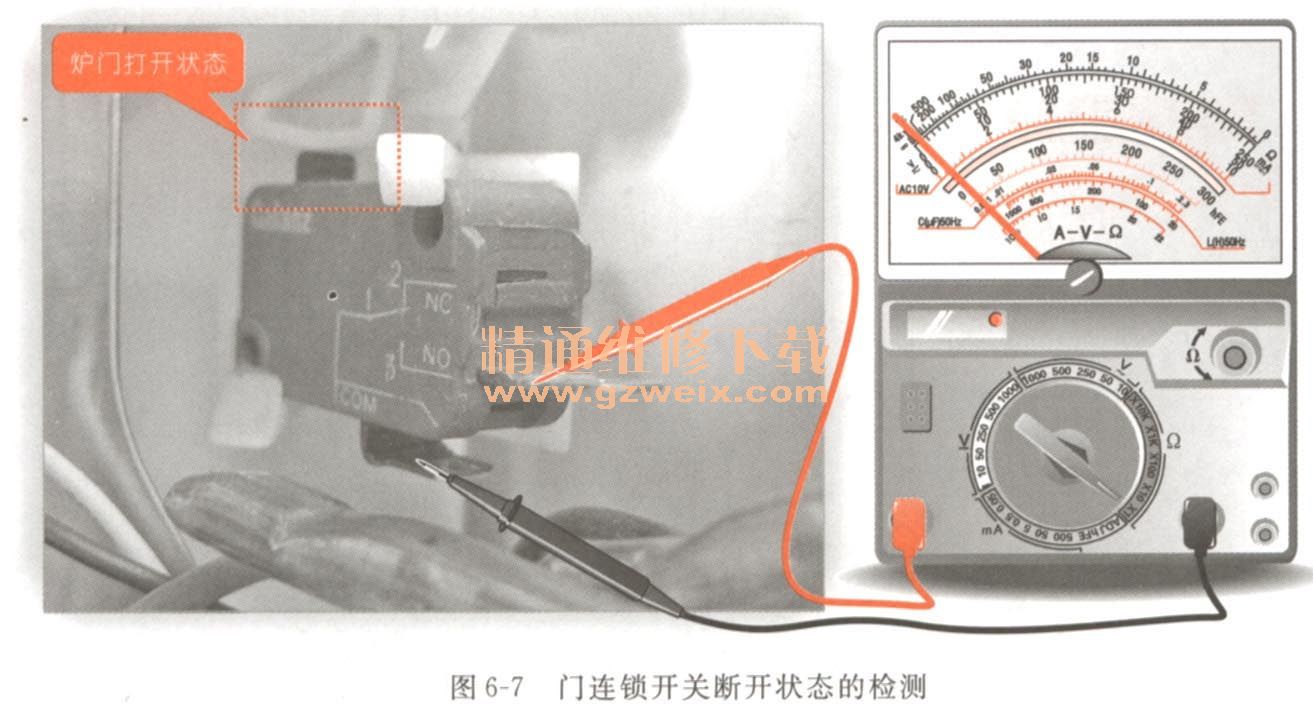

    （3）將微波爐門打開，再將萬用表的紅黑表筆分別接在門連鎖開關的兩個接線端，如圖6-7所示，正常情況下，該門連鎖開關處于斷開狀態，即萬用表測得阻值為無窮大。

    （4）經檢測，在爐門打開和關閉狀態下時，門連鎖開關的阻值均為二，則表明該門連鎖開關已損壞，需要對其進行更換。

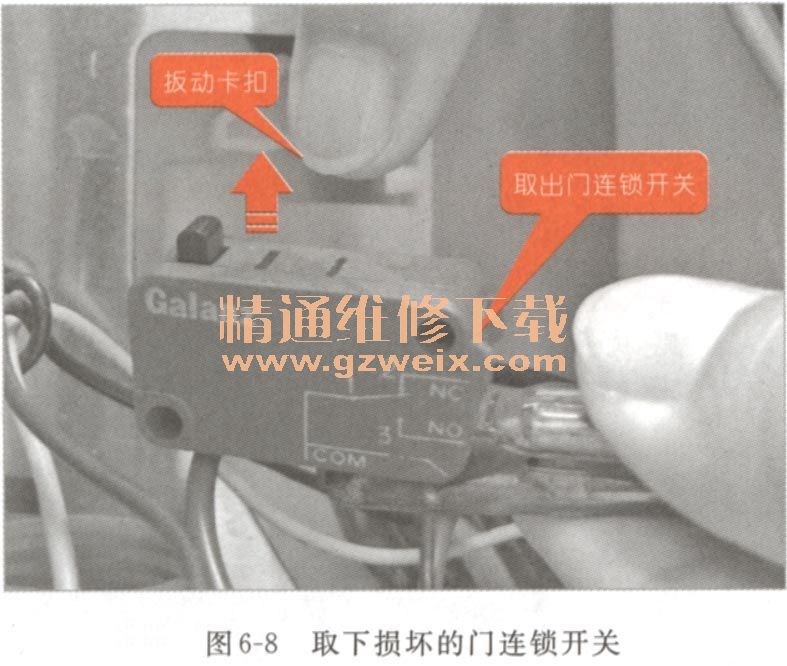

    （5）向上扳動門連鎖開關的固定卡扣，將損壞的門連鎖開關從微波爐上取下，如圖6-8所示。

    （6）選擇與損壞的門連鎖開關同規格的或選用同工作狀態的門連鎖開關進行更換，將其良好的門連鎖開關安裝到微波爐上。
    （7）使用相同的方法對其他兩個門開關進行檢測，其中門監測開關檢測的阻值與門連鎖開關正好相反，即關門后斷開、開門后接通。
    （8）經檢測其他兩個門開關均正常，此時，開機試運行，故障排除。
