第十二章 直流電源電路故障維修
12.1找到直流電源電路
微波爐的直流電源電路是為微波爐控制電路供電的電路,它是將交流220V的電壓,經過降壓變壓器降壓、整流、濾波和穩壓后為控制電路的各個部分供電。查找微波爐的直流電源電路時,首先找到微波爐的市電輸入端,根據其外形特征找出微波爐的降壓變壓器,如圖12-1所示。

圖12-2是格蘭仕WD900B微波爐的電路圖。從圖中可見,直流電源電路是控制電路的一部分。

根據繼電器、晶體管的外形和電路板上的標記可以找到相應的元器件,如圖12-3所示。

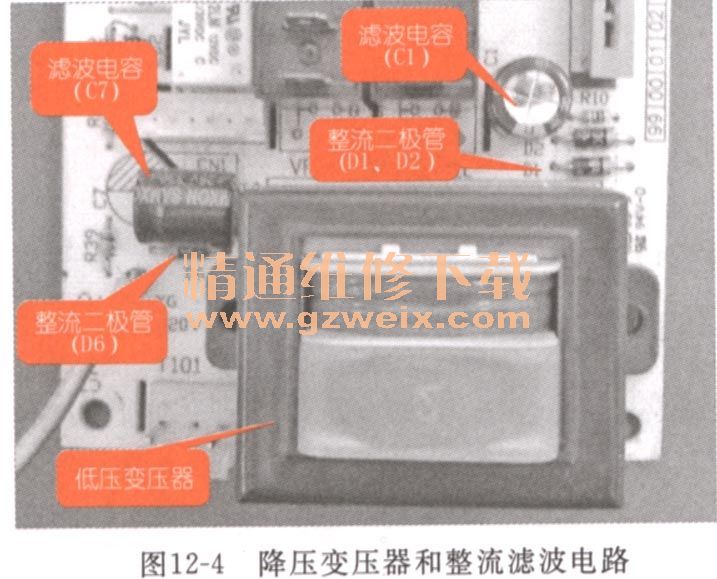

觀察降壓變壓器的次級繞組和主繼電器的背部焊點連接,還可以找出微波爐直流電源的整流濾波電路,如圖12-4所示,找到整流濾波電路中的整流二極管(D1、D2、D6)、濾波電容(C1、C7)和電阻(R10、R39)。

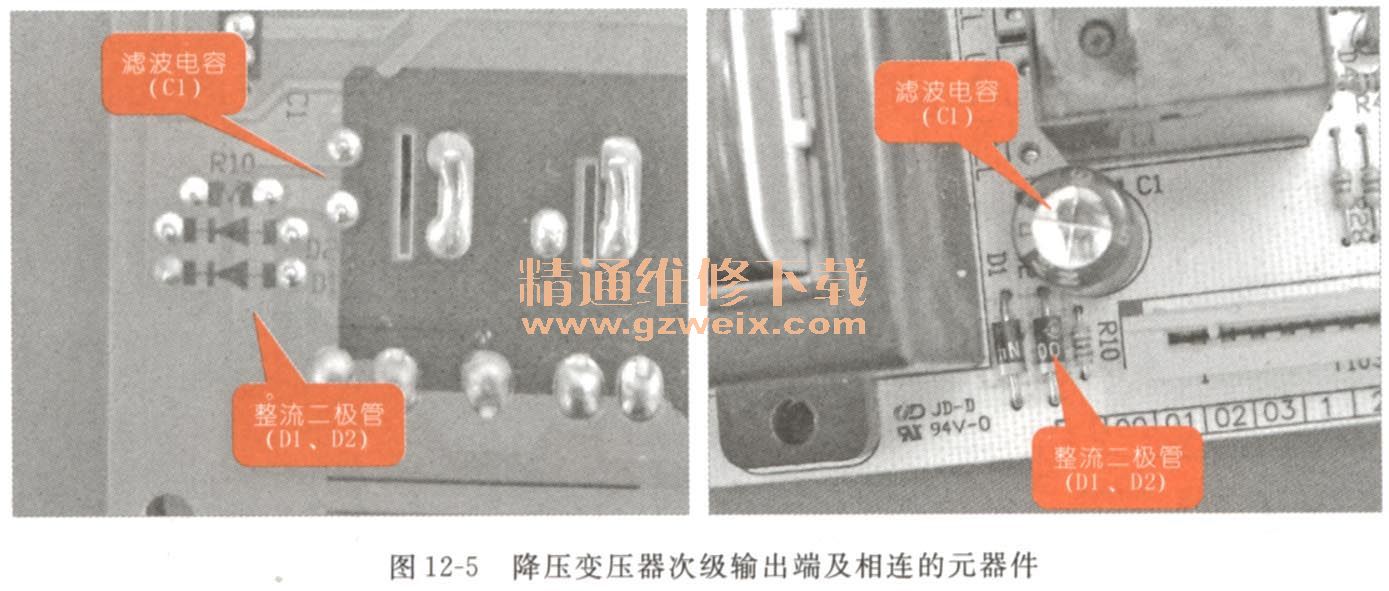

其中,整流二極管Dl, D2,電容C1和電阻R10與降壓變壓器次級輸出的一端連接,如圖12-5所示。

而降壓變壓器次級輸出的另一端,則與整流二極管D6,濾波電容C7和電阻R39連接,形成負電壓輸出,如圖12-6所示。

12.2搞清直流電源電路的工作原理

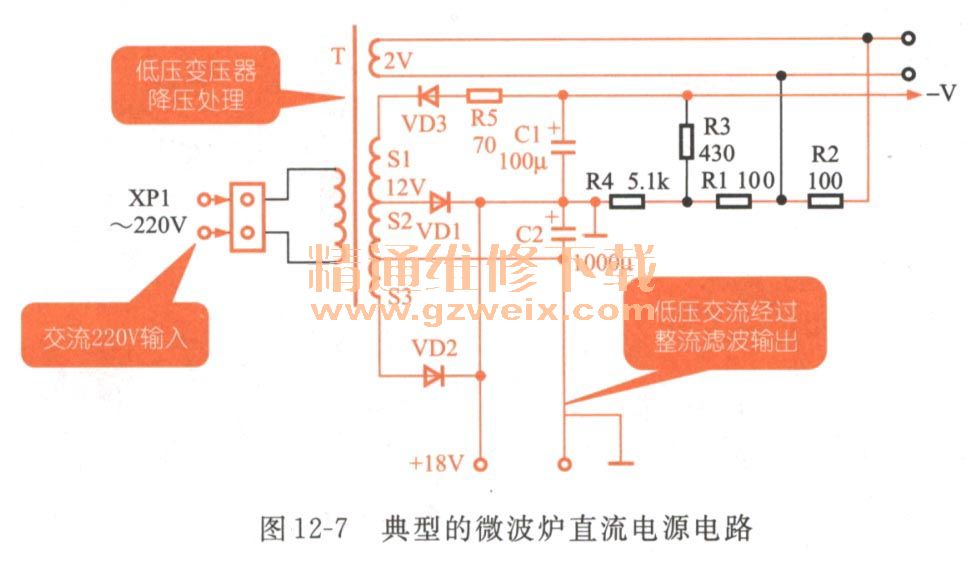

微波爐的直流電源電路主要是將交流220V市電電壓,經過降壓變壓器降壓后,輸出十幾伏甚至是幾伏的低壓交流電。低壓交流電經過整流二極管和濾波電容變成直流電壓,再送入到微波爐的其他電路中,進行供電,如圖12-7所示,為典型的微波爐的直流電源電路。

(1)交流220V電壓經接口XP1輸入降壓變壓器T的初級繞組。
(2)降壓變壓器次級繞組S1經二極管VD3,整流濾波后輸出的負電壓。
(3)降壓變壓器的次級S2、S3經過整流二極管VD1、VD2和濾波電容C2濾波后,輸出+18V直流電壓。直流電源電路將整流濾波后的直流電壓,輸出到微波爐的其他電路中,進行供電。
12.3看懂直流電源電路故障檢修過程
12.3.1高士達直流電源電路故障檢修過程
故障現象描述
高士達微波爐通電后,燒斷保險管,微波爐不工作。
電路分析指導
導致微波爐保險管稍短,微波爐的直流電源電路通常有損壞的元器件,以及加熱組件有擊穿損壞的元器件。判斷故障點時,首先通過外觀檢查電源電路以及加熱組件。如從外觀上無法判斷故障點,則需要依次檢測和排除故障。
電路檢修指導
將微波爐斷電,檢查微波爐的直流電源電路。
(1)將微波爐斷電,通過降壓變壓器的引腳,找出初級繞組和次級繞組端,如圖12-8所示。

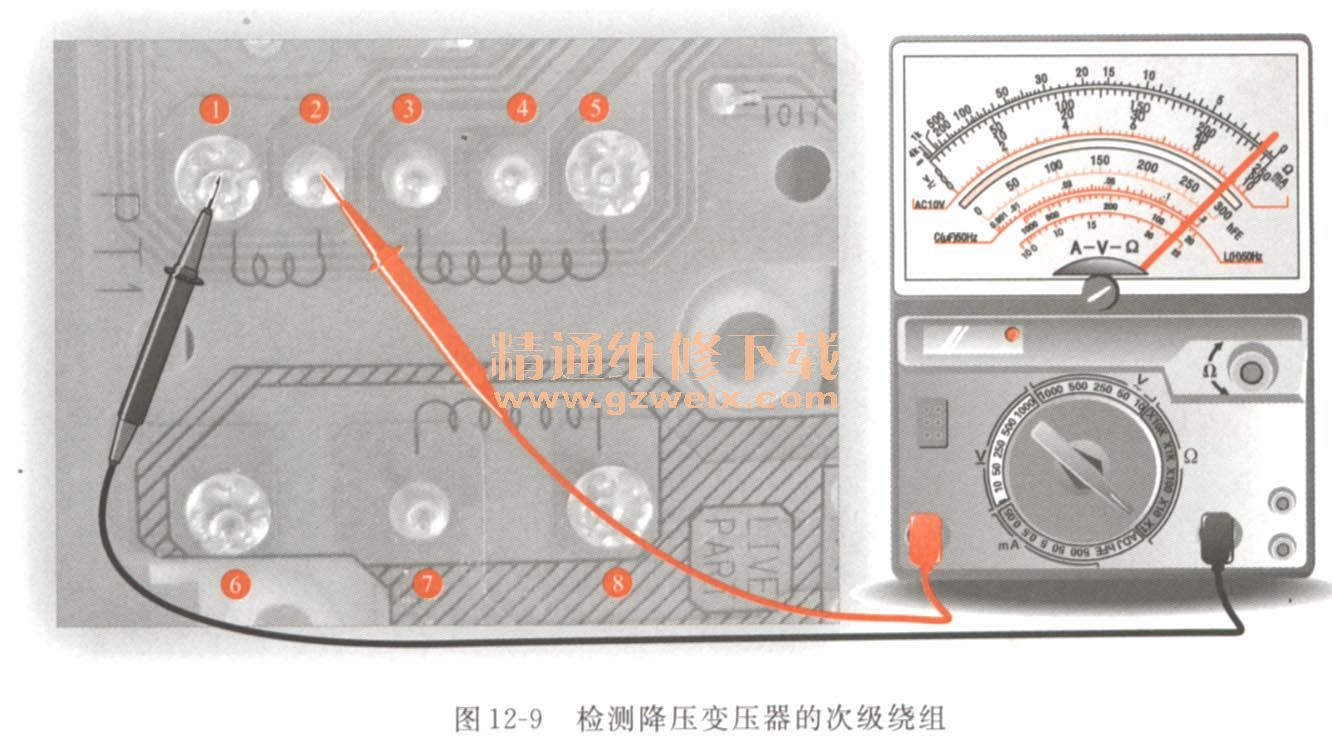

(2)將萬用表的量程調整至“R×1Ω擋,紅黑表筆任意搭在降壓變壓器的①、②腳上,經檢測該變壓器的①、②腳阻值正常,如圖12-9所示。

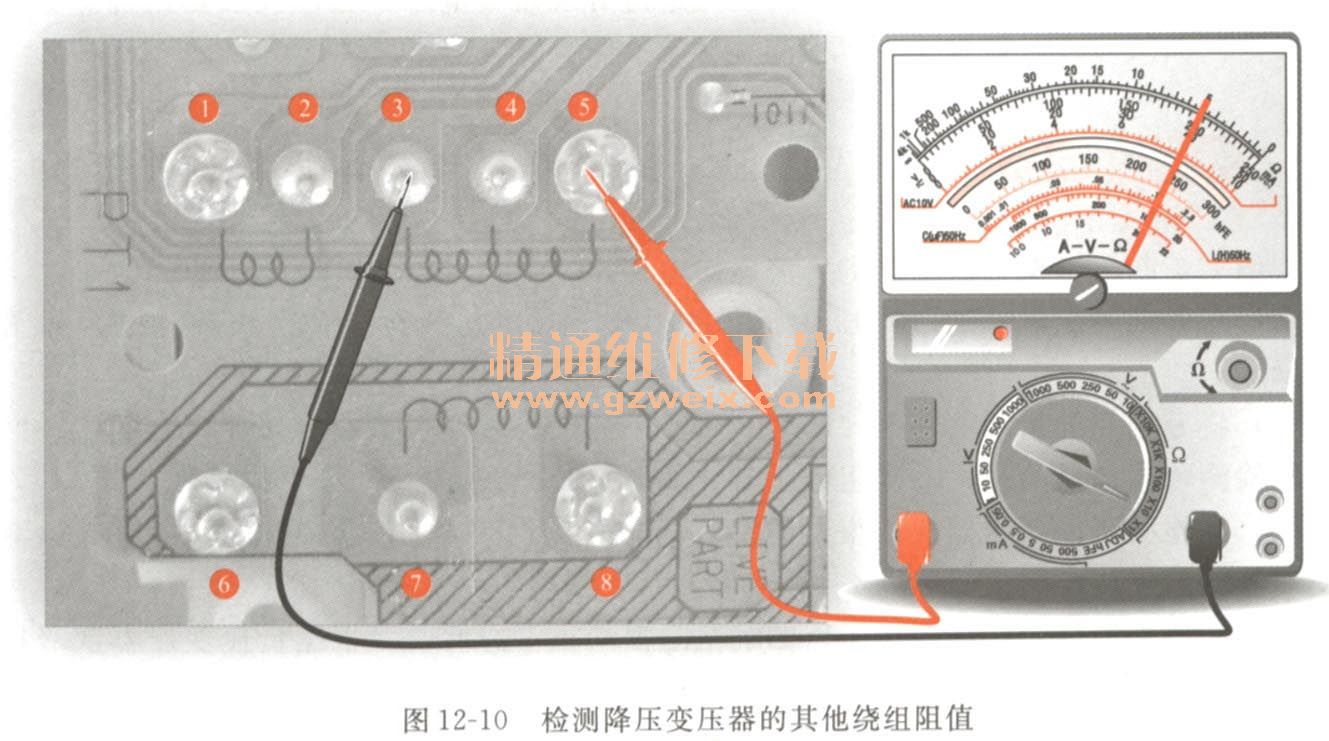

(3)經檢測降壓變壓器次級繞組的①、②腳阻值約為2Ω正常,此時,應繼續檢測低壓變壓器的其他繞組阻值,如圖12-10所示。

(4)經過檢測得知,降壓變壓器的繞組阻值均正常。此時,根據低壓變壓器次級輸出繞組的引腳焊點,再找出整流二極管,進行檢測,如圖12-11所示。

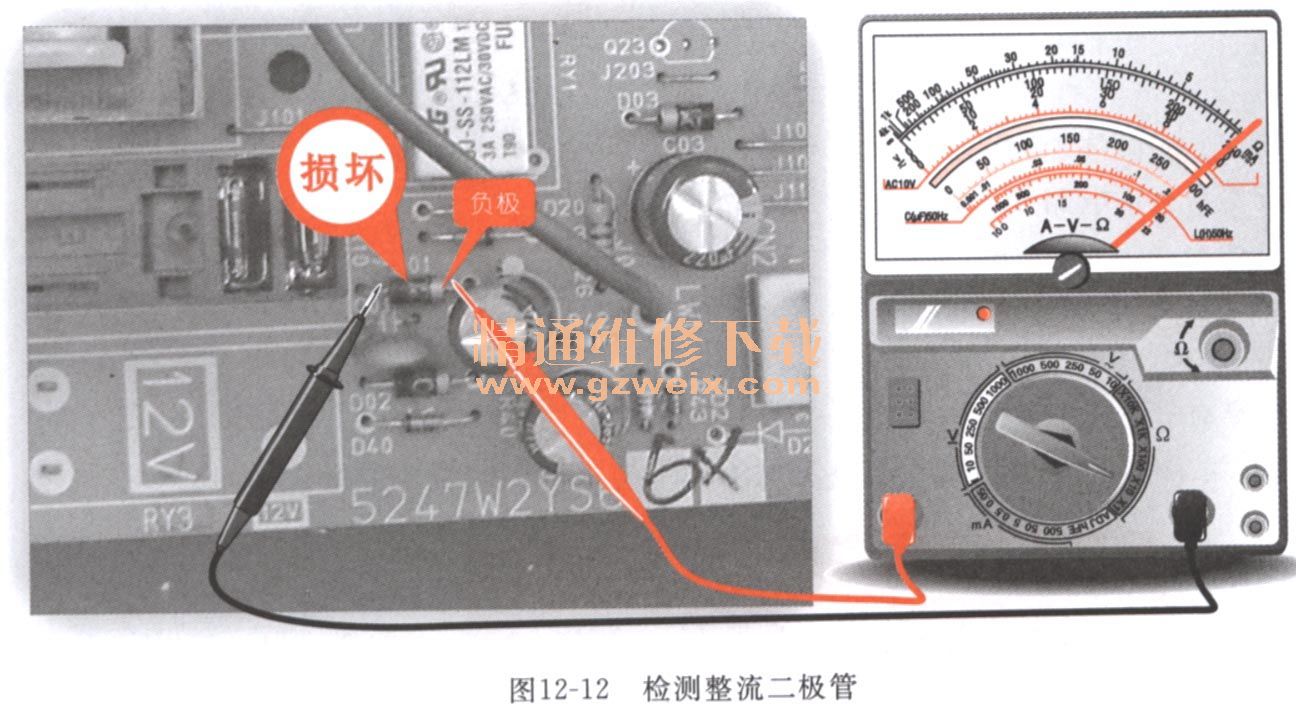

(5)檢測整流二極管的正反向阻抗,判斷整流二極管是否正常,如圖12-12所示。其正向阻抗應小于5kΩ,反向阻抗應遠大于正向阻抗。如實際偏差較大則屬不良二極管。

(6)將損壞的整流二極管更換后,通電試機,故障排除。
12.3.2格蘭仕直流電源電路故障檢修過程
故障現象描述
格蘭仕ED900B微波爐通電后,打開微波爐的爐門后,爐燈不亮,對微波爐進行微波加熱操作時,微波加熱裝置有反應,但轉盤組件、風扇組件均不工作。
電路分析指導

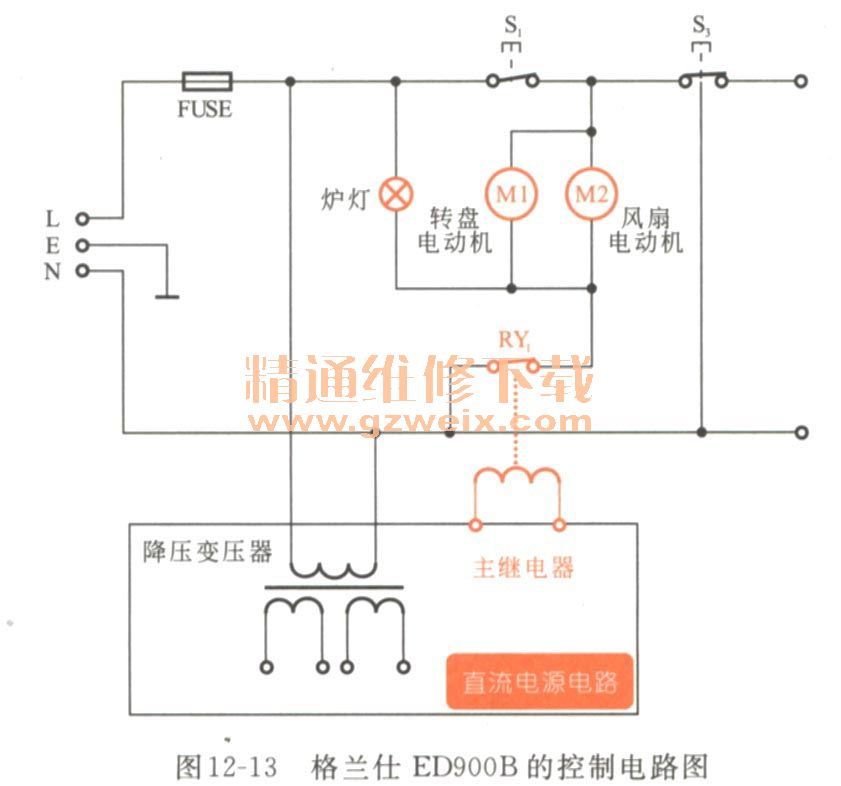

如圖12-13所示,為格蘭仕ED900B的控制電路示意圖。從該圖中可知,微波爐的爐燈、轉盤電動機、風扇電動等均由主繼電器控制。

微波爐的微波加熱裝置可以工作,說明微波爐的控制電路正常,此時,應重點檢測主繼電器及其驅動電路是否正常。
電路檢修指導
將控制電路板取下后,找出主繼電器的驅動電路,對主繼電器的驅動電路進行檢測。
(1)檢測時,首先檢測主繼電器驅動電路的保護二極管是否正常,如圖12-14所示。

(2)經檢測保護二極管正常,此時,應檢測主繼電器的驅動晶體管是否正常,如圖12-15所示。

(3)檢測后,得知主繼電器的驅動晶體管被擊穿損壞。將其焊下后,更換為同一規格的晶體管,對微波爐進行通電開機檢測,微波爐工作正常,故障排除。
