第十章 控制電路故障維修
    10.1找到控制電路
    微波爐的控制電路主要由微處理器芯片、操作顯示電路以及外圍電路組成。
控制電路的標志性元器件就是微處理器芯片以及外圍的時鐘諧振晶體，諧振晶體與微處理器芯片內的振蕩電路構成時鐘產生電路，為微處理器內部電路提供時鐘信號，其典型結構如圖10-1所示。

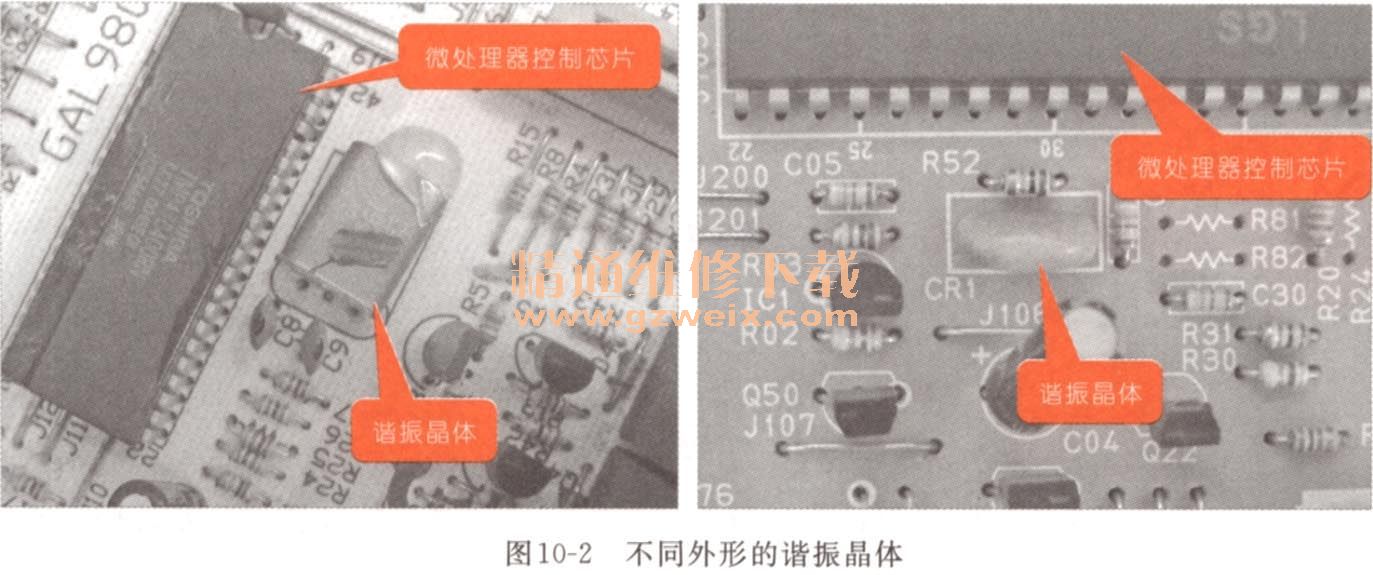

    微波爐根據其品牌型號的不同，在控制電路板中采用的諧振晶體外形也各有不同，如圖10-2所示，為外形不同的諧振晶體。

    微波爐的微處理器從外形上看是一個具有多個引腳的大規模集成電路，如圖10-3所示，為微處理器的外形結構，它具有42個引腳，采用雙列直插封裝方式。

    微處理器芯片工作時接收人工操作指令和傳感信息，并根據程序?qū)Ω鞣N電路和器件進行控制，完成微波炊飯的控制任務。
    如圖10-4所示為微處理器控制芯片的內部結構圖。微處理器內部的運算器和控制器是其核心部分，用于分析送入的信號，并進行處理和控制，微處理器芯片內部的時鐘振蕩電路產生穩定性很高的時鐘信號。

    10.2搞清控制電路的工作原理

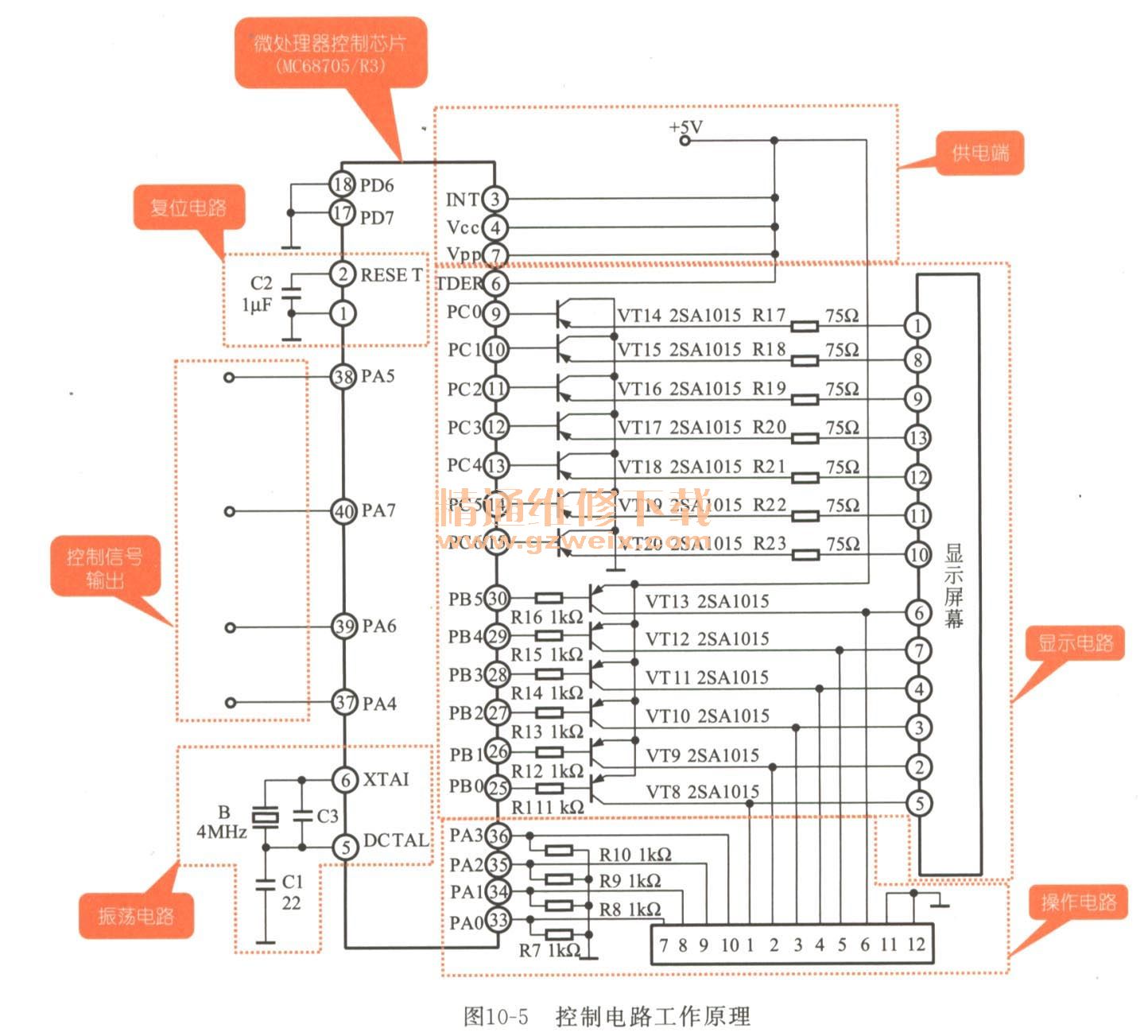

    如圖10-5所示，為控制電路的工作原理圖。

    微波爐通電后，電源供電電路為控制電路中的微處理器芯片提供＋5V的工作電壓，+5V電壓經延遲產生復位信號，微處理器芯片得到復位信號后，使芯片內部進行程序初始化過程，開始進入工作狀態。
    振蕩電路得到電壓后，為內部電路提供時鐘振蕩信號，使微處理器芯片處于準備狀態。控制電路正常工作后，為顯示電路提供顯示信號，驅動顯示屏顯示。
    操作電路對控制電路輸送入工指令控制，微處理器芯片內部對送入的人工指令信號進行分析比較，確定所要調用的程序。
    微處理器控制芯片經過程序的設定發出控制指令，輸出控制信號、顯示信號等，對微波爐的整機進行控制。
    進入工作狀態后，微處理器不斷地檢測溫度、電壓和電流等信息，如有異常則終止正常工作，程序轉入停機保護狀態。

    10.3看懂控制電路故障檢修過程
    10.3.1高士達控制電路故障檢修過程
    故障現象描述
    微波爐通電后，顯示屏無顯示，對微波爐操作時，操作功能失常，微波爐的微波加熱、燒烤均不正常。
    電路分析指導
    微波爐無顯示，微波爐的顯示電路或微處理器控制芯片應該是主要故障點，如圖10-6所示。

    電路檢修指導
    檢測微波爐的顯示電路時，主要通過測量顯示電路的顯示信號波形是否良好，進而判斷微波爐的故障部位。
    （1）使用示波器檢測顯示器引腳端是否有顯示信號波形，如圖10-7所示。

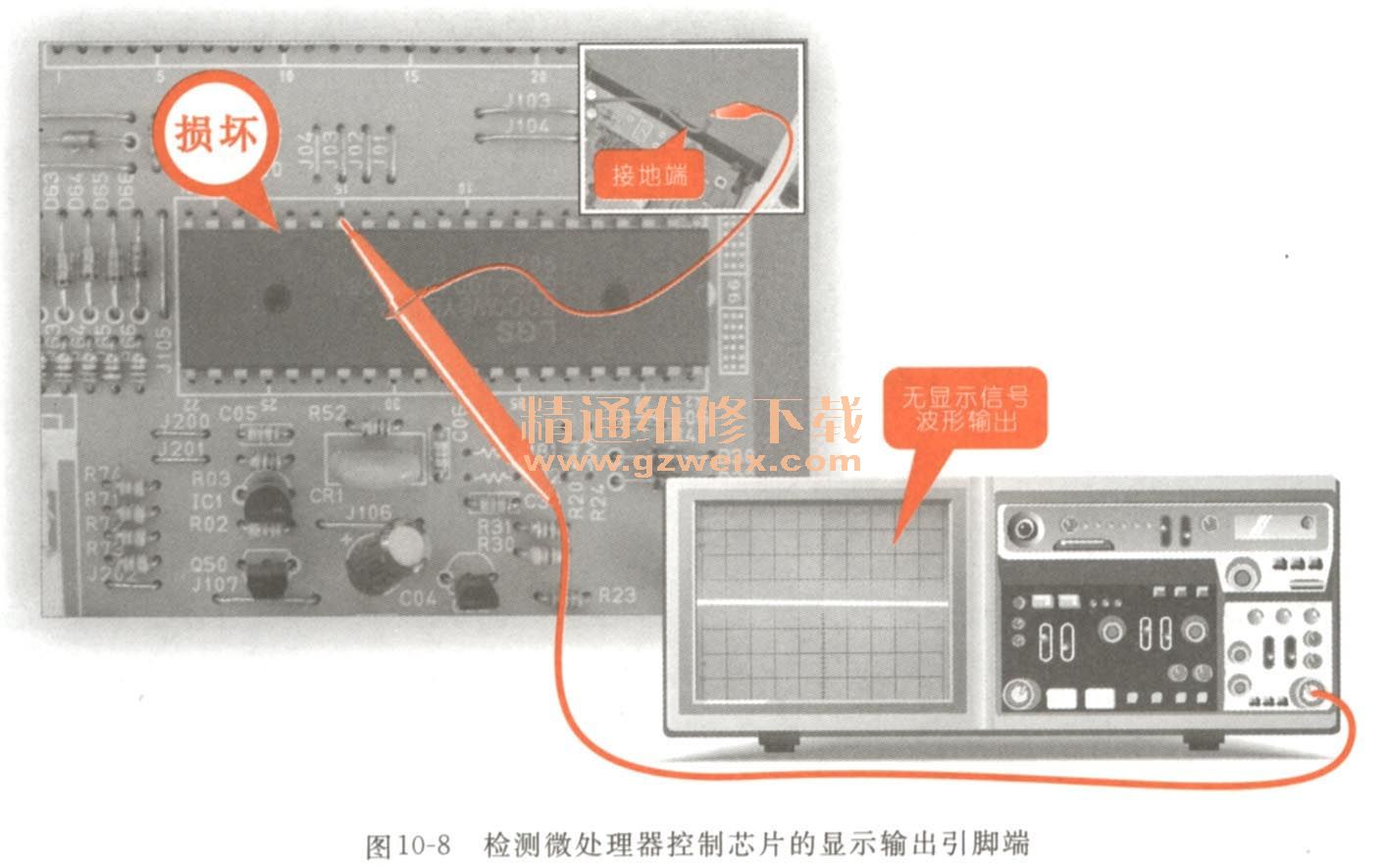

    （2）經檢測顯示器引腳端無信號波形輸出，由于該顯示器直接由控制電路控制，因此，應繼續檢測微處理器控制芯片與顯示器連接的引腳端是否有波形輸出，如圖10-8所示。

    （3）經檢測微處理器控制芯片的引腳端，同樣無顯示波形輸出，因此，可以判斷為該微處理器控制芯片損壞。根據損壞的微處理器控制芯片的型號更換為同一規格的微處理器控制芯片。
    （4）在更換微處理器控制芯片前應取下顯示屏，然后對微處理器控制芯片進行更換。
    （5）將微處理器控制芯片更換后，微波爐通電試機，微波爐的顯示器顯示正常，如圖10-9所示。此時，表明微波爐的故障排除。

    10.3.2格蘭仕控制電路故障檢修過程
    故障現象描述
    格蘭仕WD900B微波爐通電后，顯示器無顯示，對微波爐進行操作時，微波爐無反應，整機不工作。
    電路分析指導
    檢查該微波爐的保險絲后，發現保險絲正常。查找該微波爐的控制電路安裝位置，如圖10-10所示，該微波爐的控制電路安裝在操作顯示面板背部。找到微波爐的控制電路后，檢測微波爐的控制電路是否良好。

    電路檢修指導
    檢測該微波爐的控制電路時，應將微波爐的顯示控制電路板取下，通過檢測微波爐的控制電路判斷微波爐的故障點。
    （1）取下與微波爐顯示控制電路板的連接線，如圖10-11所示。

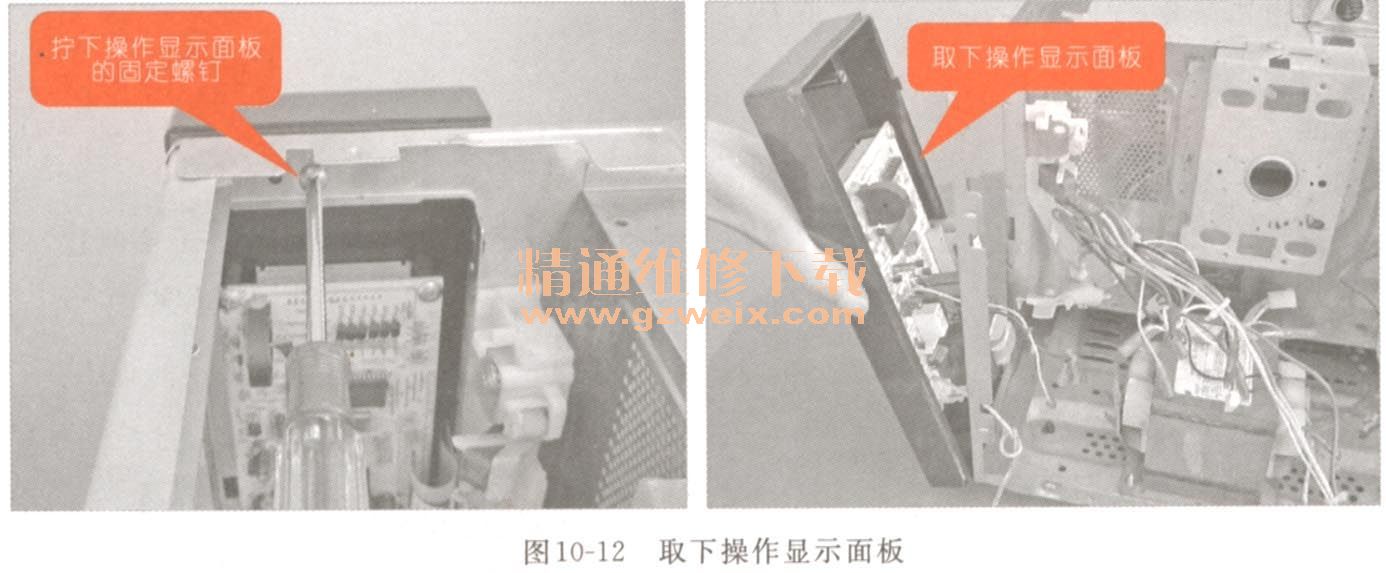

    （2）擰下接地線后，將操作面板的固定螺釘擰下，即可取下操作顯示面板，微處理器及外圍電路與操作顯示電路制成一體，如圖10-12所示。

    （3）取下操作顯示面板后，將一條引線連接在電路板的供電端，如圖10-13所示。為了安全起見，用絕緣膠帶將電源端包裹起來，以防檢測時有觸電的危險。

    （4）檢測時，使用萬用表檢測控制電路的供電端是否有＋5V的供電電壓，如圖10-14所示。

    （5）經檢測微處理器控制芯片有＋5V的供電電壓，此時，應檢測諧振晶體是否有振蕩信號，如圖10-15所示。檢測諧振晶體的波形時，注意檢測時間不要過長，繼而導致微波爐進入待機狀態。

    （6）經檢測微處理器控制芯片的晶振信號正常，此時，查找出微處理器控制芯片的型號引腳功能，找出微處理器控制芯片的復位信號端，如圖10-16所示。

    （7）找到微處理器控制芯片的復位信號端后，通過復位引腳的焊點，檢查復位引腳端的外圍電路，如圖10-17所示為該微處理器控制芯片復位引腳端的外圍復位電路。

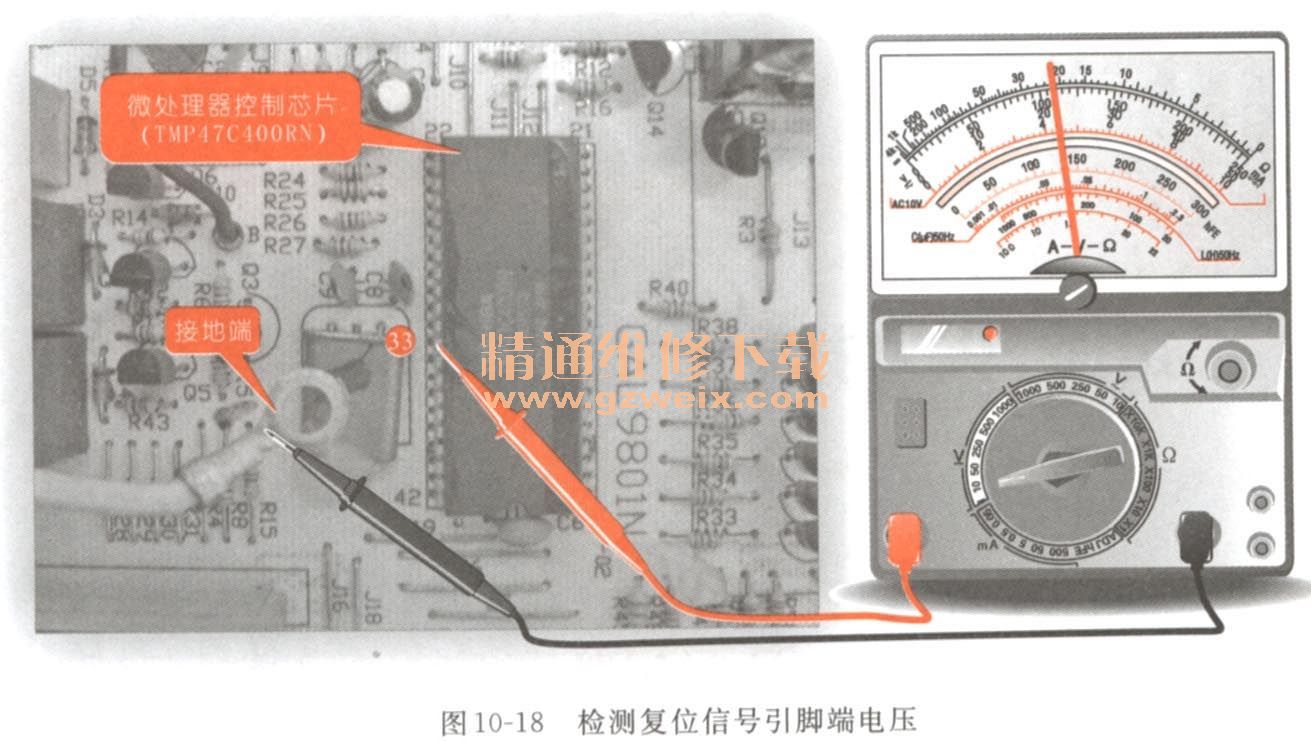

    （8）根據找出的電路圖或復位信號的連接部位，可以檢測到復位信號引腳端的電壓值，如圖10-18所示。

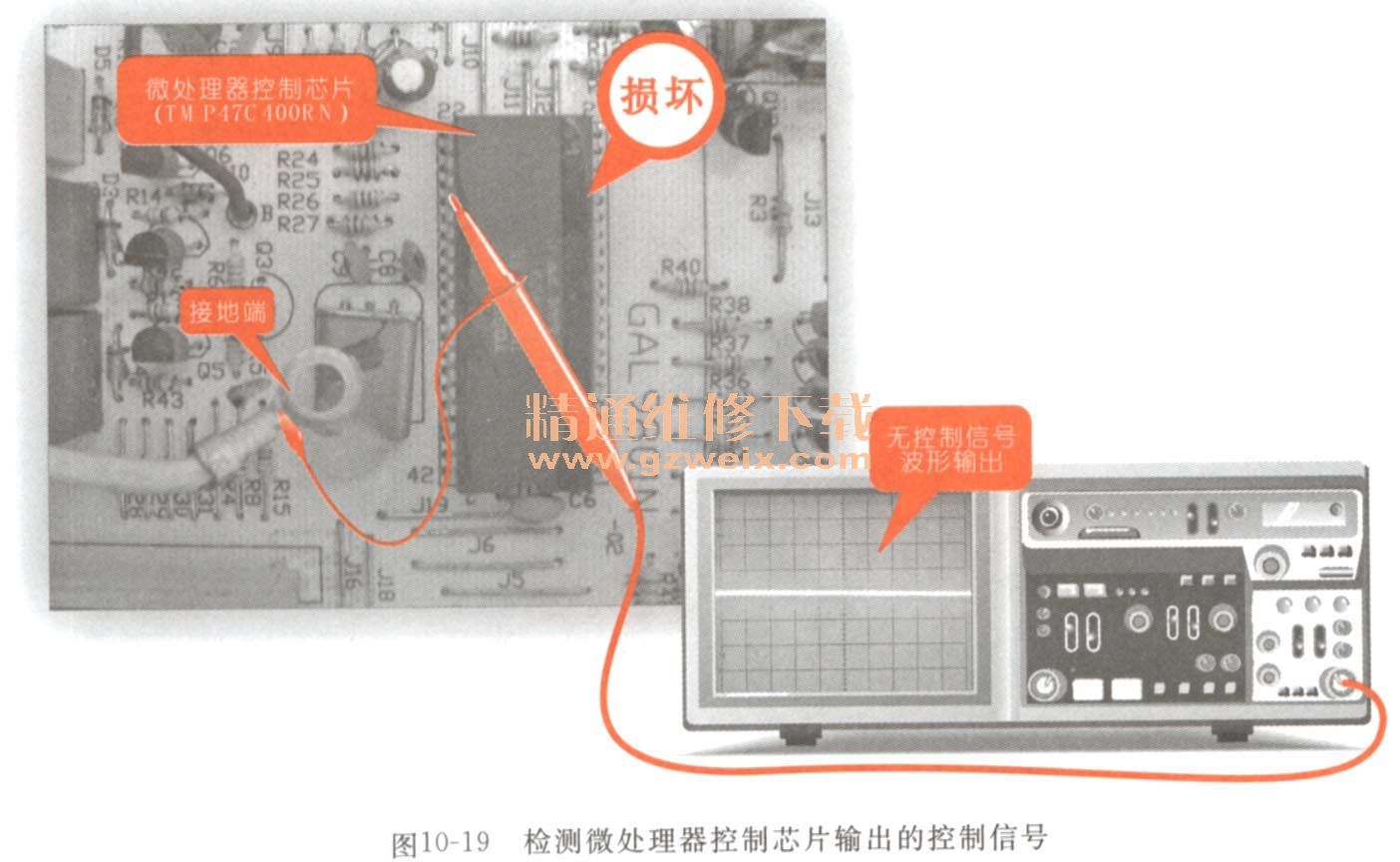

    （9）經檢測微處理器控制芯片的復位端工作電壓正常，此時可以判斷微處理器控制芯片已經具備工作條件。對微波爐通電后，對微波爐進行操作的同時，檢測微處理器控制芯片的控制信號端是否有信號輸出，如圖10-19所示。

    （10）經檢測微處理器控制芯片無控制信號波形輸出，此時表明該微處理器控制芯片已經損壞。
    （11）根據該微波爐的微處理器控制芯片的型號：TMP47C400RN，使用型號相同或可以代換的微處理器控制芯片后，微波爐工作正常。此時，表明故障已經排除。
