第二章 微波加熱組件及其控制電路故障維修
    2．1找到加熱組件及其控制電路
    2．1．1找到微波加熱組件

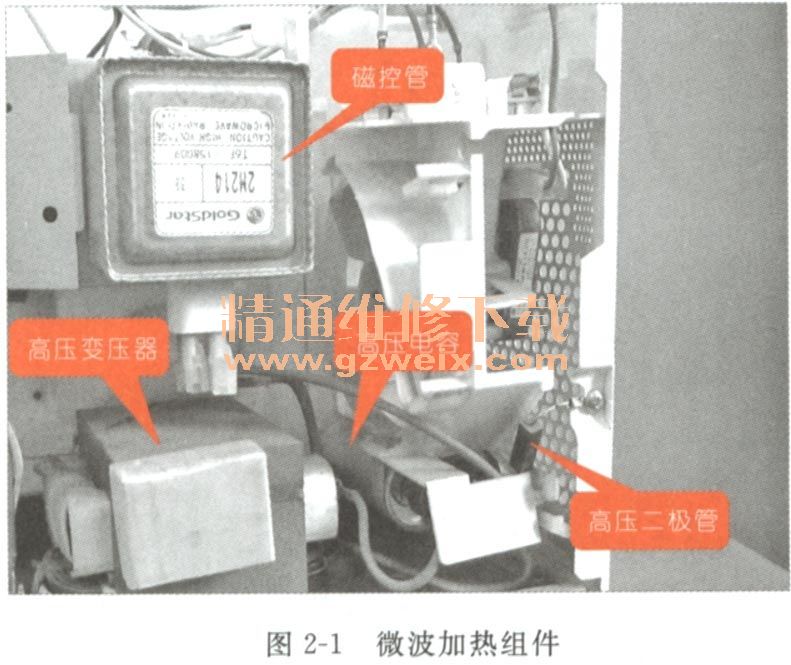

    微波爐的微波加熱組件主要包括磁控管、高壓變壓器、高壓電容和高壓二極管等，如圖2-1所示。

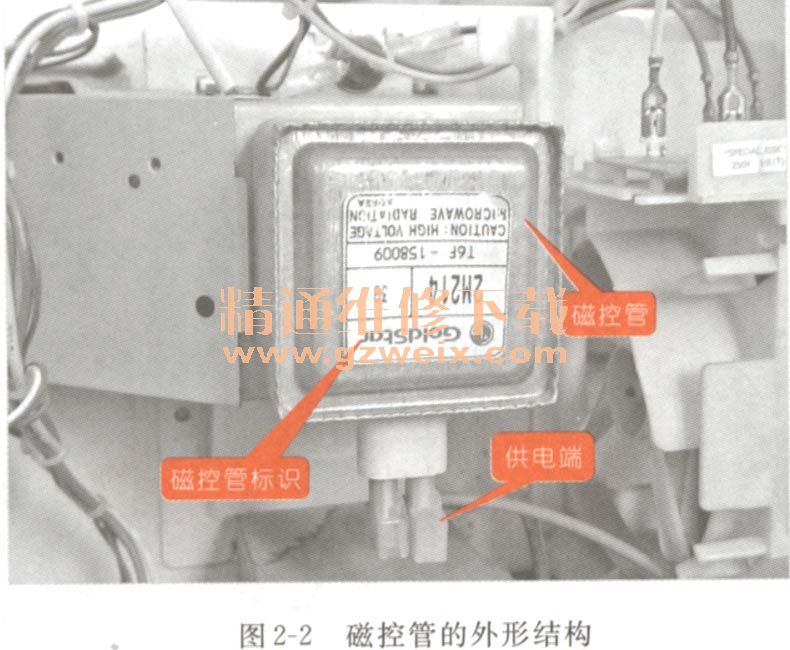

    磁控管是微波加熱組件的主要部件，它屬于真空器件，在微波爐中主要用來產生和發射微波信號，利用微波信號的能量加熱食物，如圖2-2所示，為磁控管的外形結構。

    如圖2-3所示，為磁控管的外形結構圖。磁控管主要由天線、固定孔、散熱片、陽極外殼、供電端子和墊圈等組成。磁控管受到信號驅動時，通過微波天線將由電能轉換成微波能的微波信號發射出來，輻射到爐腔中對食物進行加熱。

    查找微波加熱組件時，通過查找磁控管的安裝位置，再由磁控管的供電線路找出磁控管的供電器件，即高壓變壓器。高壓變壓器也稱作高壓穩定變壓器，在微波爐中主要用來為磁控管提供高壓電壓和燈絲電壓的，如圖2-4所示為高壓變壓器的外形結構。

    如圖2-5所示，為高壓變壓器的結構圖，高壓變壓器包括初級繞組、次級繞組、燈絲繞組、鐵芯和漏磁鐵芯等，其中初級繞組端連接的是電源，次級高壓繞組連接的是高壓電容和高壓二極管。

    經電容為磁控管提供高壓驅動電源，同時燈絲繞組為磁控管提供交流低壓電源，其中有一條線為磁控管高壓和燈絲的公共端。而高壓二極管正極與磁控管外殼（地）相連，形，成回路，如圖2-6所示，為高壓變壓器的電路連接示意圖。

    并且通過磁控管的連接線，還可以找到與磁控管和高壓變壓器連接高壓電容和高壓二極管。高壓電容和高壓二極管也是微波加熱組件的輔助器件，接在高壓變壓器次級的高壓電容主要起諧振的作用，高壓整流二極管主要起到整流的作用，而雙向高壓保護二極管主要起過壓保護作用，保護磁控管免受高壓沖擊，如圖2-7所示。

    2．1．2找到微波加熱組件的控制電路
    微波加熱組件主要由微波加熱繼電器控制，因此，可以通過高壓變壓器的供電連接線找出與高壓變壓器連接的繼電器安裝位置，由繼電器的連接點，即可找出微波加熱組件的控制電路，如圖2-8所示。

    微波爐加熱控制繼電器的焊點連接，可以同時找出繼電器的控制電路，如圖2-9所示。

    2．2搞清微波加熱組件及其控制電路的工作原理

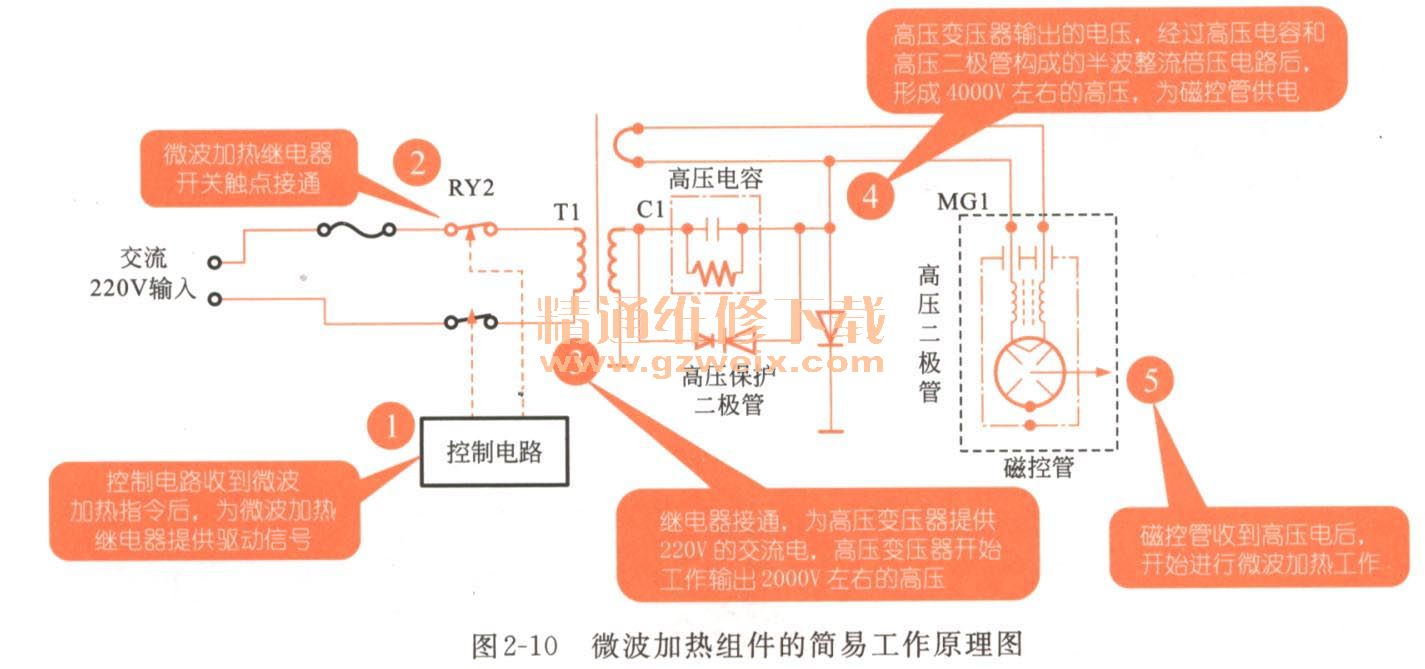

    微波爐的微波加熱組件，主要用來向微波爐內發射微波，對食物進行加熱。磁控管的工作需要驅動高壓，高壓信號驅動電路也是微波加熱組件中不可缺少的部分。如圖2-10所示，為微波加熱組件的簡易工作原理圖。

    1．微波爐接通電源，對微波爐輸入微波加熱人工指令，控制電路對微波加熱繼電器輸送驅動信號。
    2．微波加熱繼電器的驅動電路工作，繼電器的觸點接通，接通高壓變壓器的供電電路，為高壓變壓器提供220V的交流電。
    3．高壓變壓器開始工作，輸出2000V左右的高壓，分別輸出到磁控管和高壓電容、高壓二極管。
    4．高壓變壓器的高壓端、高壓電容和高壓二極管構成倍壓整流電路，高壓變壓器送出的2000V左右的高壓，通過高壓電容和高壓二極管后，形成4000V左右的高壓，再通過導線給磁控管供電。使磁控管產生微波信號。
    5．磁控管在高壓信號的作用下，開始工作，產生微波信號。

    2．3看懂加熱組件及其控制電路故障檢修過程
    2．3．1格蘭仕加熱組件及其控制電路故障檢修過程
    故障現象描述
    格蘭仕WD900B微波爐，通電后啟動正常，進行微波加熱時，微波爐轉盤轉動，當達到微波加熱設定的時間后，拿出微波的食物，食物沒有被加熱過的跡象。
    電路分析指導
    重新對微波爐通電，設定微波加熱時間后，可以感覺到該微波爐有輕微的震動，說明該微波爐的高壓變壓器開始工作，因此可以斷定該微波爐的微波加熱繼電器及其驅動電路正常，應重點檢測微波加熱組件。
    電路檢修指導
    對該微波爐通電，使其處于微波炊飯狀態，使用示波器檢測微波加熱組件的輸出波形判斷該微波爐的故障點。
    （1）由于高壓變壓器輸出電壓幅度超過示波器的測量范圍，因而采用感應法，將示波器的探頭靠近高壓變壓器的繞組線圈，而不接觸焊點，就能感應出圖示的波形，如圖2-11所示。

    （2）高壓變壓器輸出的波形不正常，應再檢測磁控管的連接是否正常，如外部連接正常，采用感應法，將示波器探頭靠近磁控管引腳的外部，檢測是否有振蕩信號波形，如圖2-12所示。

    （3）實測無信號波形，可以斷定為故障出現在磁控管、高壓電容和高壓二極管等部位。將微波爐斷電后，將萬用表調整至“R×1Ω”擋，檢測磁控管的阻值，如圖2-13所示。正常情況下，磁控管的阻值很小幾乎為0～1. 2Ω左右，測得該磁控管的阻值為無窮大，說明該磁控管已經損壞。

    （4）通過該微波爐的型號，找到與該磁控管型號可以代換的磁控管更換后，微波爐通電進行微波加熱，微波爐工作正常，表明故障排除。

    2．3．2加熱組件及其控制電路故障檢修過程
    故障現象描述
    高士達2586DTG （GoldStar MS-2586DTG）型微波爐微波加熱后，電路被切斷，微波爐不工作，微波爐的保險管燒斷。
    故障分析指導
    微波爐的加熱組件是微波爐的高壓部分，當微波爐的加熱組件損壞，很容易造成微波爐的其他部件同時損壞，檢測時主要檢測微波爐的加熱組件。
    故障檢修指導
    檢測時，主要采用斷電的檢測方法排查出微波加熱組件引起的故障。
    （1）將高壓變壓器取下后，萬用表的兩只表筆任意搭在高壓變壓器的供電端，檢測其供電端之間的阻值，如圖2-14所示。

    （2）經檢測高壓變壓器的初級繞組正常，此時，檢測高壓變壓器的次級高壓繞組端阻值，檢測阻值為100Ω左右，則說明高壓變壓器的次級高壓繞組線圈正常，如圖2-15所示。

    （3）繼續檢測高壓變壓器的燈絲繞組端，測得的阻值為0Ω，說明高壓變壓器燈絲繞組正常，如圖2-16所示。

    對高壓整流二極管進行檢修時，主要對其正反向阻值進行檢測，如圖2-16所示，將萬用表的兩只表筆分別接在高壓整流二極管的兩端，觀察萬用表的指針，測得的高壓整流二極管的正向阻值應為95kΩ左右。
    （4）經檢測高壓變壓器正常，此時，應檢查高壓整流二極管是否正常。檢測高壓整流二極管時，將高壓整流二極管取下后，將萬用表的量程調整至“R×10kΩ，擋，檢測高壓整流二極管的正反向阻抗，如圖2-17所示。

 （5）經檢測高壓整流二極管已經損壞，將該二極管更換為同一規格后，對微波爐通電試機，加熱正常，說明故障排除。
