第五章 過熱保護電路故障維修
    5．1找到過熱保護電路
    微波爐的過熱保護電路主要包括保險管和過熱保護器，在微波爐工作過程中起到過流和過熱保護的作用。
    1．找到保險管
    保險管接在微波爐的供電電路中，在電流出現過大時，起到保護電路的作用，它通常位于微波爐的頂部，安裝于風扇電機的支架上，如圖5-1所示。

    保險管的規格型號通常標識在風扇電機的支架上，從圖5-1中可看出，該保險管規格為“10A/250V”，表示該保險管的額定電流為10A，額定電壓為250V。如電流超過10A保險管會自身熔斷。
    2．找到過熱保護器

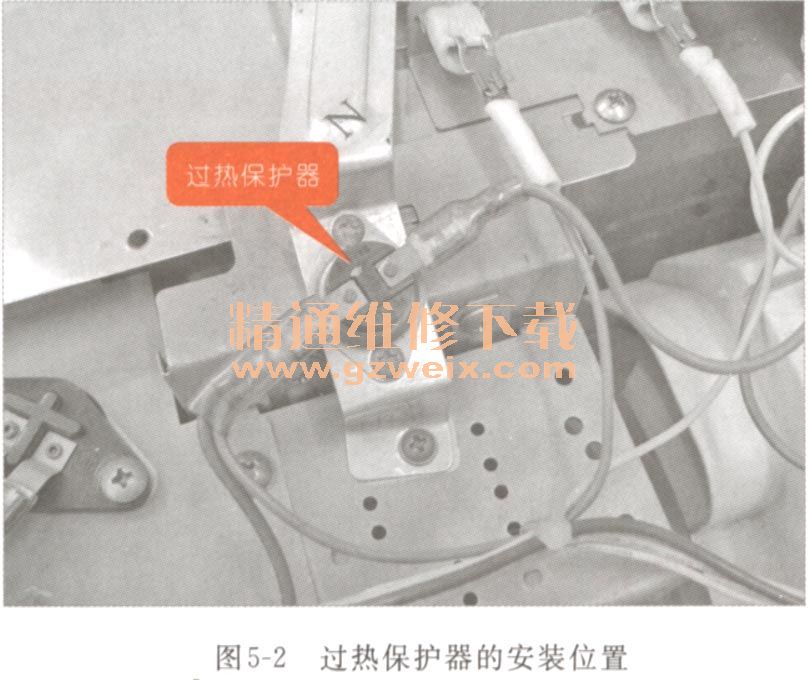

    微波爐中的過熱保護器用于監測微波爐爐腔內溫度的，當微波爐爐腔內的溫度過高時，達到過熱保護器的感應溫度時，過熱保護器就會自動斷開，起到保護電路的作用，從而實現對整個微波爐進行保護，它通常安裝在微波爐的頂部，如圖5-2所示。

    過熱保護器主要由感溫面、接線端和外殼等構成，其規格型號通常表示在感溫面上，如圖5-3所示。

    5．2搞清過熱保護電路的工作原理
    保險管和過熱保護器在微波爐的過熱保護電路中起著不同的作用，其工作原理如下。
    1．保險管的工作原理
    當微波爐接通電源開始工作后，交流220V電壓經插頭送入微波爐中，首先要經過保險管，當微波爐中的電流過大時，保險管就會燒斷，起到保護電路的作用，從而實現對整個微波爐進行保護的作用。
    2．過熱保護器的工作原理
    在微波爐中，常用過熱保護器的內部主要由雙金屬片和觸點開關等構成，由于雙金屬片感溫特性不同，因此，在不同的工作溫度狀態下，雙金屬片的工作狀態也不相同，其工作原理如圖5-4所示。

    1．在常溫狀態下，金屬片的凸面向下，觸點開關處于閉合狀態。
    2．當微波爐爐腔內的溫度升高時，并達到金屬片的感應溫度，金屬片凸面反轉向上，同時推動觸點開關下移，從而使觸點開關斷開。
    關鍵提示：
    在有些微波爐中使用一個過熱保護器同時監測微波爐的磁控管溫度和燒烤溫度，而有些微波爐中使用2個過熱保護器，一個用于監測磁控管溫度，另一個用于監測燒烤溫度。

    5．3看懂過熱保護電路故障檢修過程
    5．3．1格蘭仕WD900B微波爐過熱保護電路的故障檢修過程
    故障現象描述
    格蘭仕WD900B微波爐，接通電源后無指示，操作按鍵也無反應。
    故障分析指導
    微波爐出現上述故障現象可能是由于保險絲損壞所造成的，應對保險管進行檢測。
    故障檢修指導
    對保險管進行檢測時，可通過觀察和測量兩種方法判斷是否出現故障。
    （1）觀察保險管的外觀是否有明顯的燒焦和斷裂的痕跡，如圖5-5所示。

    （2）若通過觀察，無法判斷保險管是否損壞，此時，可使用萬用表進行檢測，將萬用表的表筆分別接在保險管的兩端，正常情況下，保險管處于導通狀態，即萬用表檢測的阻值為0Ω，如圖5-6所示。

    （3）如保險管的阻值為無窮大，則說明保險管已損壞，需要進行更換。
    （4）使用一字螺絲刀撬動保險管的一端，撬開后即可將損壞的保險管從微波爐保險管支架上取下，如圖5-7所示。

    （5）選擇與損壞的保險管相同規格的進行更換，如圖5-8所示，更換時，按住保險管的兩端將其按入保險管支架上。

 （6）保險管更換完成后，開機試運行，故障排除。

    5.3.2高士達2586DTG微波爐過熱保護電路的故障檢修過程
    故障現象描述
    高士達2586DTG （GoldStar MS-2586DTG）微波爐，通電開機后，照明燈點亮，但微波爐不工作。
    電路分析指導
    當微波爐其他部件工作正常時，而微波爐無法進行加熱工作，可能是由于過熱保護器所造成的，應對過熱保護器進行檢測。
    對微波爐過熱保護器進行檢測時，應先確保連接線連接正常，再通過萬用表進行檢測。
    （1）檢查微波爐過熱保護器的連接引線是否松動，并重新插接。

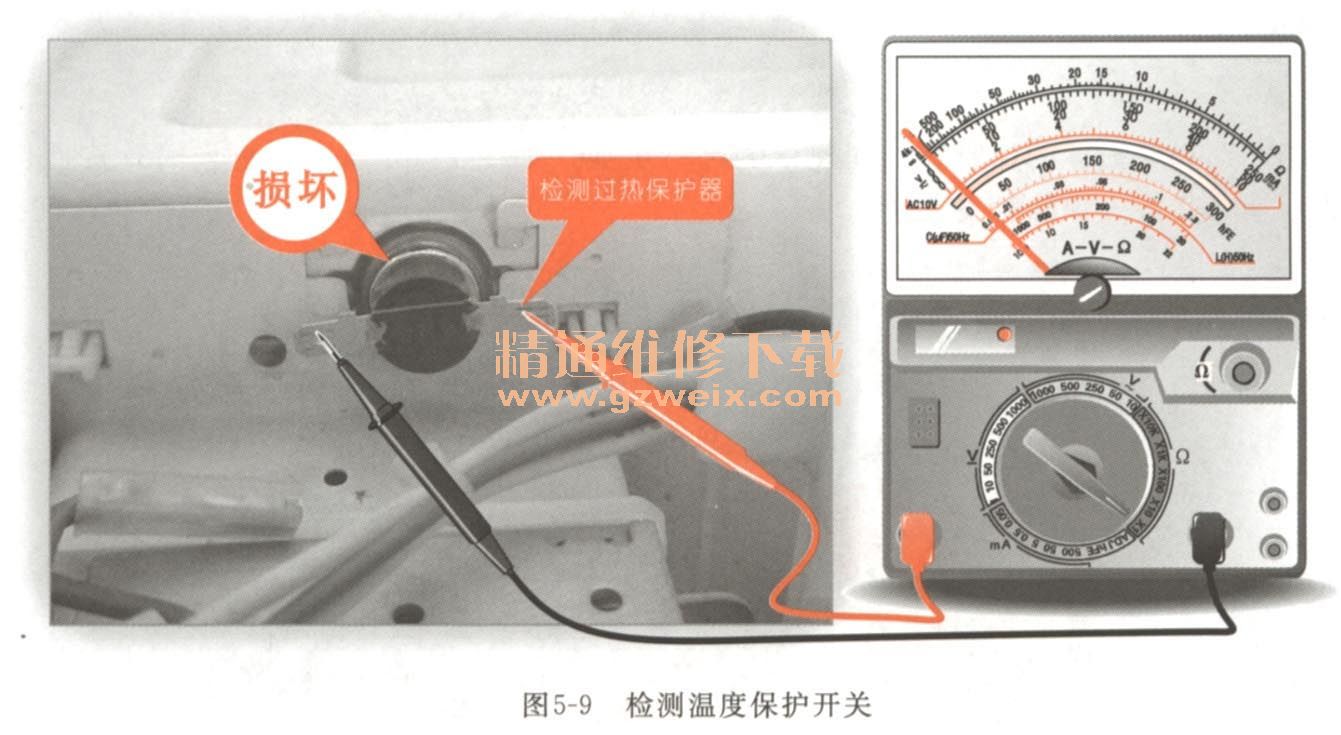

    （2）對過熱保護器本身進行檢測，如圖5-9所示，將過熱保護器的連接引線拔下，使用萬用表的兩只表筆分別接在過熱保護器的兩端，在正常溫度下，溫度保護開關是導通的，即阻值為0Ω。

    （3）如過熱保護器的阻值為無窮大，則說明該過熱保護器已損壞，需要使用同規格的進行更換。
    （4）更換后，開機試運行，故障排除。
