一、電源電路工作原理

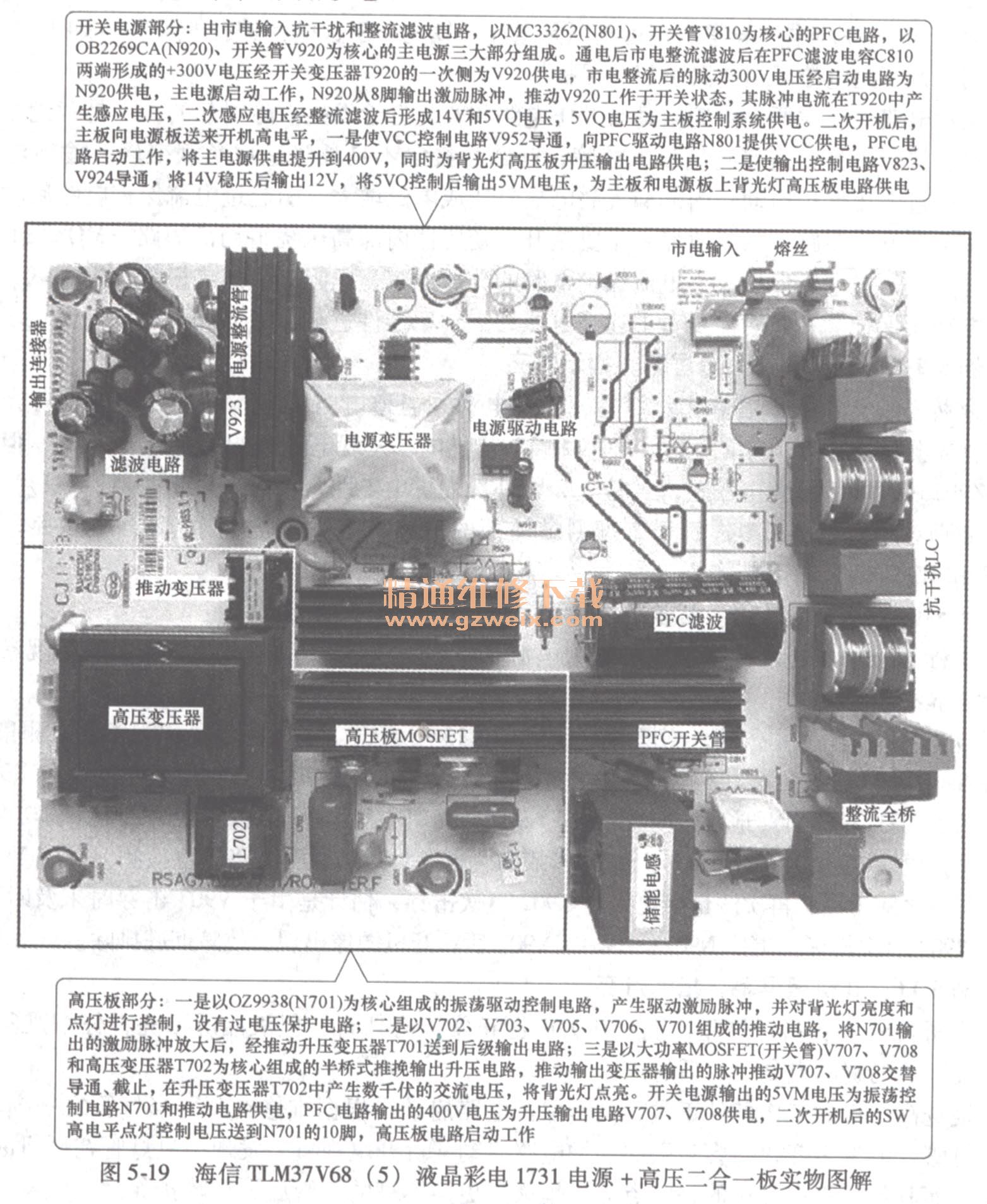

海信TLM37 V68 （5）液晶彩電1731電源＋高壓二合一板實物圖解如圖5-19所示。它由開關電源和背光燈高壓板兩部分組成，其中開關電源由市電輸入抗干擾和整流濾波電路、PFC電路和主電源三大部分組成。
（一）PFC電路
PFC電路如圖5-20所示。它以驅動控制集成電路NPC33262 （N810）、開關管V810、儲能電感L811為核心組成，將整流濾波后的市電校正后提升到400V為主開關電源和電源板上的高壓板升壓輸出電路供電。
1. MC33262簡介

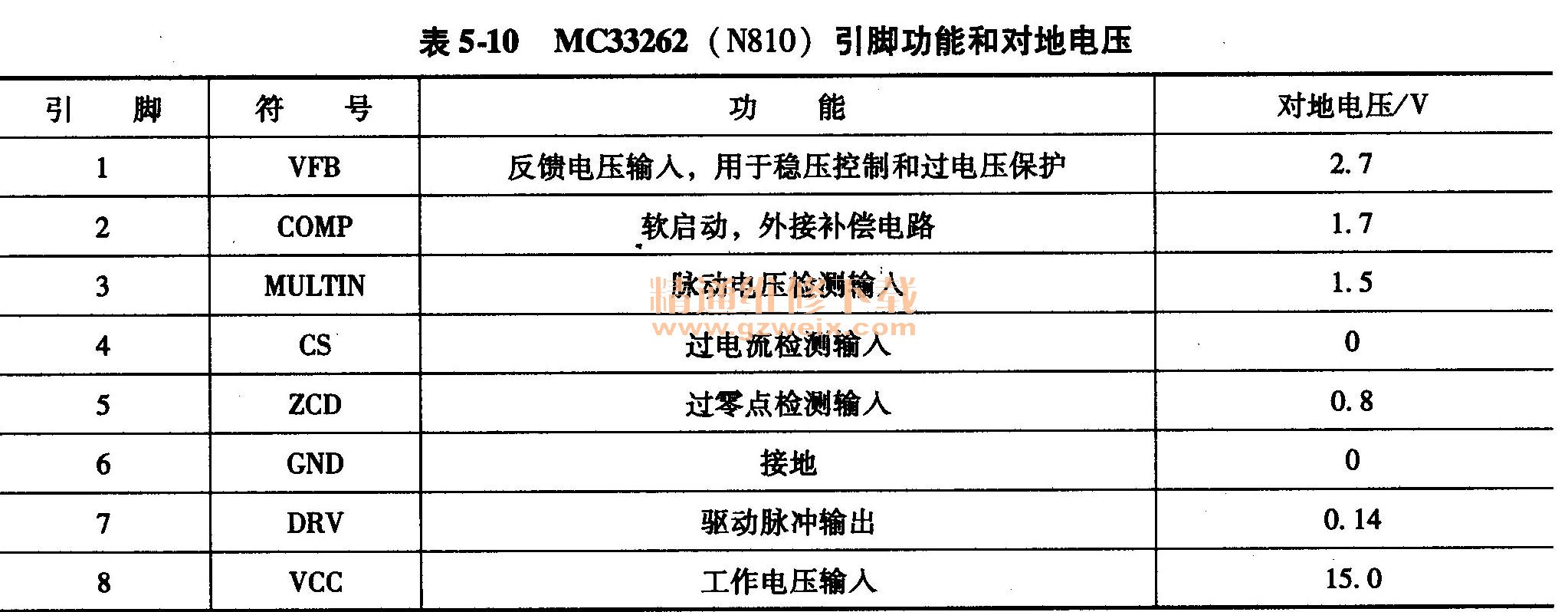

MC33262是PFC電路專用集成控制芯片，工作在臨界模式，采用升壓電路方式工作，其內部電路框圖如圖5-21所示；引腳功能和對地電壓見表5-10。
2．啟動工作過程
通電后，市電經過抗干擾電路濾除干擾脈沖后，再經全橋電路VB801、C807整流濾波后，產生100Hz的脈動300V電壓，經儲能電感L811送到PFC開關管V810的漏極。
PFC電路工作在CRM（臨界導通模式），MC33262的5腳是零電流檢測輸入端，接在L811的二次側，檢測L811工作時的電感電流，當VCC電壓加到MC33262的8腳，且5腳檢測到L811電感電流為OA時，MC33262的5腳電壓降為0V，將內部的RS觸發器置“1”7腳輸出高電平，使V810導通。300V電壓經過PFC儲能變壓器的一次側、V810的漏一源極、R825到地，此時電能儲存于L811幣。當L811上的電感電流增大到一定值時，7腳輸出低電平，V810截止。此時，儲存在L811中的能量通過VD812向C810充電，使C810上電壓在原300V電壓的基礎上再疊加上充電電壓，獲得約400V的直流PFC電壓。
N810的2腳外接的低通濾波器電路，起軟啟動作用，改變此電路的時間常數，可以改變穩壓控制的反應速度及穩定度。
L811上的2-5繞組是N810的過零檢測取樣繞組，過零取樣信號加到N810的5腳ZCD端，控制開關管V801工作在臨界斷續導通模式，從而減少開關電路的開關損耗，提高了電路的可靠性。
N810的3腳是市電整流濾波后100Hz波形取樣輸入端。對于工作在臨界導通模式的PFC電路，其控制芯片需要一個輸入電壓的基準波形來調整其工作頻率，如果3腳沒有波形輸入，PFC電路就無法工作。
VD811為開機浪涌電流保護二極管。在PFC電路開始工作的瞬間，供電電流可以首先通過VD811對C810進行充電，從而使流過T832的電流大大減小，產生的自感電動勢也就小了很多，消除了開機瞬間可能出現的大電流，對濾波電容和開關管進行了有效的保護。電路正常工作后，由于VD811正極電壓為300V，而負極電壓為380V、VD811呈反偏截止狀態，對電路工作沒有影響。
3．穩壓控制電路
MC33262的1腳通過分壓電阻K829、R830、K828、R827、R826接在PFC電壓輸出端，1腳電壓經MC33262內部放大后，與由3腳輸入的電壓分壓值在乘法器中相乘，乘法器輸出的電壓再與由4腳輸入的V810反饋龜流進行比較，產生控制信號控制：腳輸出脈沖占空比，從而通過調整V810的導通時間，穩定PFC輸出電壓。
4．保護電路
N810的4腳是過電流保護檢測輸入端，當負載電流過大時，4腳外接的取樣電阻R825上的電壓降上升。該電壓經R822送入N810，在芯片內部和閉值電壓進行比較，如果高于閾值，N810就會停止工作，7腳PFC激勵信號不再輸出。
（二）主電源電路
海信TLM37 V68 （5）液晶彩電1731電源＋高壓二合一板主電源電路如圖5-22所示。它以集成電路OB2269CA （N920）、開關管V920、開關變壓器，20為核心組成。待機時產生14V、5VB電壓，5VB電壓為主板控制系統供電；開機時將14V、5VB電壓控制后輸出＋
2V和5VM電壓，為主板和電源板上的高壓板電路供電。
1. OB2269 CA簡介
OB2269CA是開關電源驅動控制集成電路，其內部電路框圖如圖5-23所示；和參考電壓見表5-11。
2．啟動工作過程
電源開關接通后，交流220V整流濾波電路輸出脈動300V電壓經PFC電路在PFC濾波電容C810兩端形成＋300V直流電壓，經T920的一次3-1繞組加到V920的漏極，整流濾波后的脈動300V電壓經啟動電阻R920～R922加到OB2269 CA的3腳，再通過內部的電流源給7腳上的外接電容C924充電，當C924上充得的電壓達到啟動電壓值時（典型值為16.5V），OB2269CA內部振蕩電路開始振蕩，產生的振蕩脈沖信號經內部相關電路處理后，從8腳輸出PWM開關脈沖加到V920的柵極，使V920進入開關狀態，在T920中形成變化的磁場，然后通過互感作用在7920的二次側產生感應脈沖電壓。
OB2269 CA的4腳為頻率設定腳，更改4腳外接電阻可以更改OB2269CA的振蕩頻率；5腳為軟啟動腳。
3．整流濾波輸出電路
T920熱地端的5腳輸出的脈沖信號經由VD921、C925組成的整流濾波電路后，得到的20V電壓分為三路：一路經VD922加到OB2269 CA的7腳，作為OB2269 CA穩定工作的工
作電壓；第二路輸往V925的集電極，作為V925的輸入電壓；第三路經R958加到N924次級，作為N924的工作電壓。
T920冷地端的7腳輸出的脈沖信號經VD923、C926整流濾波后，得到的直流電壓加到開關機輸出控制電路V921的發射極，作為V921的工作電壓。T920的8腳輸出的脈沖信號經VD924、C929整流濾波后，得到的直流電壓加到V923的漏極，作為V923的輸入電壓。
T920的12腳輸出的脈沖信號經VD925、C935、L921、C936整流濾波后，得到5VQ、5VB電壓作為電視機待機時的工作電壓，為主板控制系統供電。
4．穩壓控制電路
穩壓控制電路由取樣電阻R954、R957、R955、R956、誤差放大器N922、光耦合器N923等組成，通過對OB2269CA的2腳反饋電壓進行控制，達到控制內部振蕩脈寬，穩定輸出電壓的目的。
5．開關機控制電路
開關機控制電路分為兩部分：一是由V926、光耦合器N924和晶體管V925組成的VCC控制電路，開機時為PFC電路N810提供VCC供電，PFC電路啟動工作，將主電源和高壓板的供電提升到380V;待機時切斷VCC供電，PFC電路停止工作，主電源和高壓板的供電降低為300V。二是由V926、V921、V923、V924組成的12V和5VM電壓控制電路，開機時輸出12V和5VM電壓，為主板等負載電路供電；待機時切斷12V和5VM電壓，主板電路停止工作，進入待機狀態。
6．保護電路
OB2269 CA的6腳為電流反饋腳，“當負載過大時，流經V920的漏一源極、電阻R929上后電流增大，當在R929上產生的電壓降大于0. 86V時，8腳PWM脈沖信號的脈寬將限制輸出，導致2腳反饋電壓上升，當這種現象持續80ms后，芯片將進入過載保護（OLP）狀態，8腳停止PWM脈沖信號輸出。
OB2269CA的7腳為供電腳，正常工作典型值為16.5V。當此腳電壓高于或等于23. 5V時，內置的過壓保護（OVP）電路起控，8腳停止輸出PWM脈沖信號。當7腳電壓低于11V時，內置的欠壓保護（UVLO）電路起控，8腳停止輸出PWM脈沖信號；8腳內部有灌流驅動電路，同時裝有18V鉗位二極管，防止柵極驅動電壓過高。
二、電源電路故障維修
海信TLM37 V68 （5）液晶彩電1731電源＋高壓二合一板發生故障，主要引發開機三無、黑屏幕故障，可通過觀察待機指示燈是否點亮，測量關鍵點電壓，解除保護的方法進行維修。
本機電源板可以從電視機上摘下獨立維修，維修時拔掉輸出連接器XP802和XP809、將XP802的12腳ON/OFF端與10, 11腳5VS端相連接，模擬ON/OFF高電平開機電壓，電源板處于開機狀態，正常時各路電壓均有輸出。在維修不是帶負載能力差的故障時，本電源可以空載維修。
（一）待機指示燈不亮
1.熔絲熔斷
測量熔絲F801是否熔斷，如果已經熔斷，說明開關電源存在嚴重短路故障，主要對以下電路進行檢測：一是檢測市電輸入抗干擾電路電容及整流濾波VB801、C807是否擊穿漏電。二是檢查主電源開關管V920是否擊穿，如果擊穿，進一步檢查T920的1-3繞組并接尖峰吸收元器件VD920、R923、C921；檢查N920的2腳外部穩壓控制電路N923、N922（TL431 L）是否發生開路故障，造成輸出電壓過高損壞V920，檢查N920的6腳外部過電流檢測電路R929是否連帶損壞。三是檢查PFC電路開關管V810是否擊穿，如果擊穿，檢查N810的1腳外部穩壓電路和4腳外部過電流保護電路。
2．熔絲未斷
如果測量熔絲F801未斷，但指示燈不亮，測量主電源無電壓輸出，主要是開關電源電路未工作，主要對以下電路進行檢測：一是測量V920的漏極有無待機狀態300V、開機狀態380V電壓。無300V電壓，檢查市電整流濾波電路。二是測量N920的3腳有無20V啟動電壓，N920的7腳有無＋17V的VCC直流電壓。3腳無啟動電壓，檢查3腳外部的R920、R921、R922; 7腳無VCC電壓，檢查7腳外部的二次供電電路VD922、VD921、C925、R926//R927等。三是測量N920的8腳有無PWM驅動脈沖輸出，有驅動脈沖輸出，檢查N920的8腳外部R930、V920、R929；無PWM驅動脈沖輸出，檢查N920外部元器件，外部元器件正常，更換N920。
（二）待機指示燈亮
發生開機三無，待機指示燈亮，但無12V和5VM電壓輸出故障，故障在開關機控制電路。先測量開關機控制電壓ON/OFF是否為開機高電平，再檢查開關機控制電路：一是檢查PFC驅動電路N810的8腳有無VCC供電，無VCC供電，檢查V926、N924、V925；二是測量12V和5VM控制電路V926、V921、V923、V924。
如果維修時測量PFC輸出電壓只有300V左右，說明PFC電源沒有工作，L811沒有產生自感電壓。應檢查PFC電路，首先測量N810的8腳VCC供電是否正常，無VCC供電，
檢查開關機VCC控制電路；有VCC供電，查N810及其外部電路元器件。大濾波電容C810容量減小，也會造成PFC輸出電壓降低，造成主電源和背光燈升壓電路工作不正常。
例5-12：開機三無，指示燈不亮。
分析與檢修：測量市電輸入電路的熔絲F801未斷，測量開關電源無電壓輸出，判斷開關電源電路發生故障。
對開關電源進行檢測，測量驅動電路N920的3腳無啟動電壓，對3腳外部的啟動電路進行檢測，發現R920燒斷。更換R920后，故障排除。
例5-13：開機三無，指示燈亮。
分析與檢修：指示燈亮，說明開關電源基本正常，按下“POWER”鍵開機，測量主開關電源無12V電壓和5 V-M電壓輸出，測量ON/OFF電壓為高電平，判斷故障在電源板待機控制電路。對T920二次側的輸出電壓控制電路進行檢查，測量C929兩端的＋14V電壓正常，測量V923的柵極電壓也為高電平，判斷V923內部開路。更換V923后，12V輸出電壓恢復正常，5VM電壓也恢復正常，故障排除。
