海信MST9機芯電源＋高壓二合一板電源部分采用FAN7530 ＋ FAN7602B組合，為主板輸出所需要的5V-S/2.5A、5V-M/5A、12V/2.5A電壓；高壓板部分采用FAN7313 ＋FAN7382組合，為液晶屏輸出1600V/7. 5mA高壓交流電，點亮液晶屏上的燈管。
適用機型：海信TLM22V08X、 TLM22V68.、 TLM22V68X、 TLM2233、 TLM2629U、 TL、M2633 D 、 TLM26 E29、TLM26E29X、 TLM26E58、TLM26E58X、 TLM3207、TLM3207AX、TLM3207U、 TLM3228LF、 TLM3228U; TLM3233D、 TLM3233H、、TLM3233SH、 TLM3237D、TLM32E29、TLM32E29X、 TLM3707、TLM3707U、 TLM3728LF、 TLM3728U、 TLM3733D、TLM3733H、 TLM3737D、 TLM4007、TLM4007 U 、 TLM4028 LF、 TLM4033 D 、 TLM403 3 H、TLM4077 D、 TLM4233 D 、 TLM4237 D、 TLM4628、 TLM4628 LF等液晶彩電。
電源板型號為RSAG7 ～820. 1235的IP整合板，編號簡稱1235，一應用于海信22～ 26in機型；電源板型號為RSAG7. 820. 1646的IP整合板，編號簡稱1646，應用于32～37in機型，只是將高壓板部分的驅動電路由集成塊FAN7382改為分立元件，均可參照本節內容維修。
一、電源電路工作原理

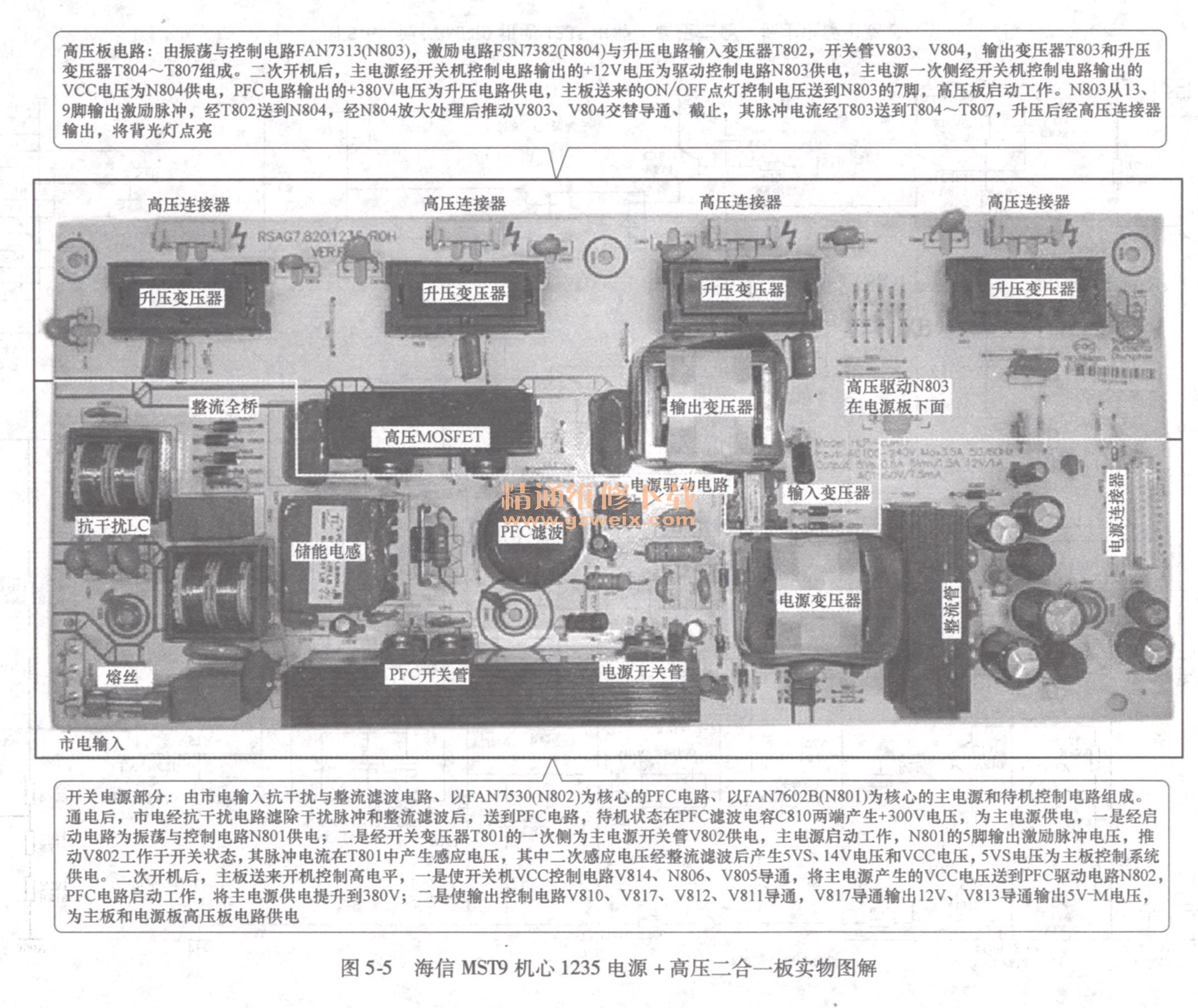

海信MST9機芯1235電源＋高壓二合一板的實物圖解如圖5-5所示，其中電源部分由PFC電路和主電源電路兩部分組成。電源板的輸入電壓范圍為交流90～264V，最大輸出功率為110W，電源額定輸出功率為80W。
（一）主電源電路
海信MS79機芯1235電源＋高壓二合一板主電源電路如圖5-6所示。它由振蕩與控制電路N801、大功率MOSFET（開關清）V802、開關變壓器T801、取樣誤差放大電路N808、光耦合器N805等組成。主電源產生5V-S、 5V-M、 12V、 14V四種電壓，其中5V-S經開關管V813控制和降壓取得5 V-M電壓，待機時V813截止，降低待機功耗；14V電壓經開關管V812與N807構成的穩壓電路輸出12V，待機時V812截止，以降低待機功耗。
1. FAN7602B簡介

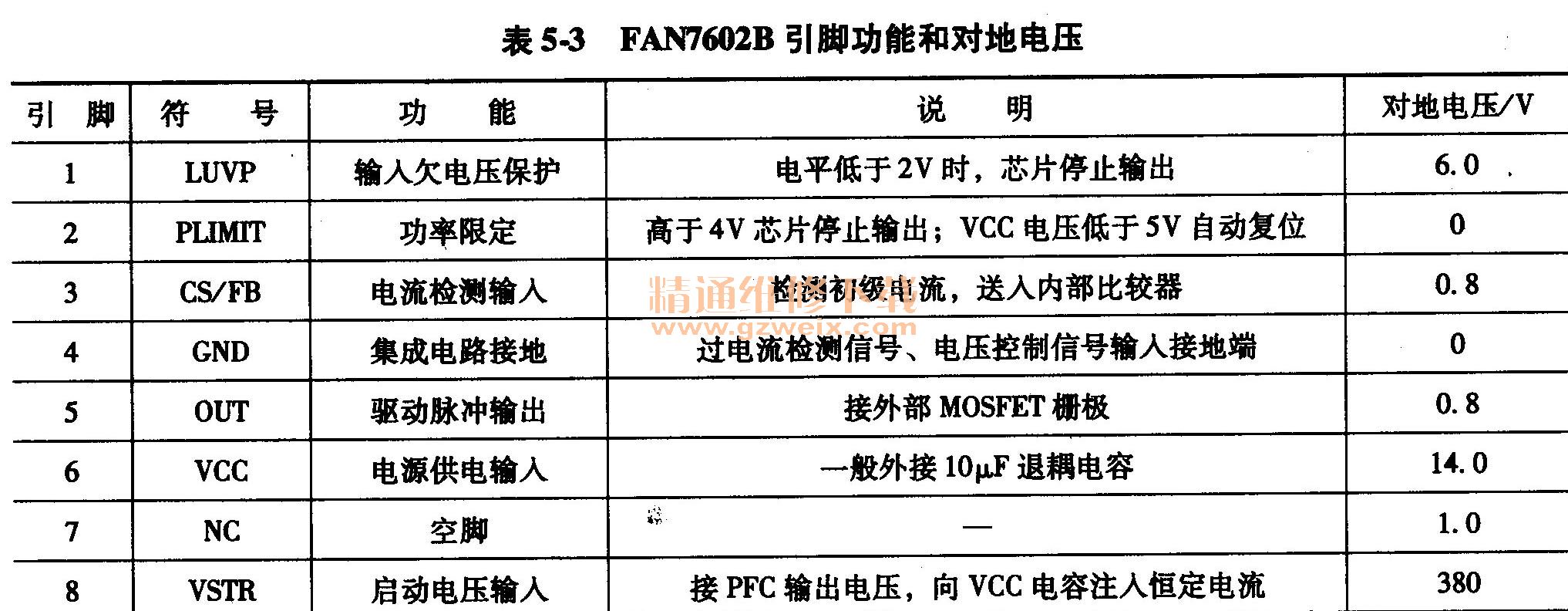

振蕩與控制電路N801采用的FAN7602B是飛兆公司開發生產的專用于反激PWM的控制器，是一款綠色電流模式PWM控制器，內部電路框圖如圖5-7所示，內設振蕩器、誤差放大電路、驅動輸出電路，具有欠電壓保護、過電流保護功能。FAN7602B引腳功能和對地電壓見表5-3。
2．啟動工作過程
AC 220V市電從連接器XP801輸入，經延遲熔絲管F801和電阻RT801限流、壓敏電阻RV801過電壓保護后，交流抗干擾電路濾除高頻干擾信號后，經VD801～VD804橋式整流、C08濾波，產生空載約300V的直流電壓；由于濾波電路電容C808容量小，所以該電壓為脈動電壓，可以隨負載電流大小而變化，在負載較大時可降到240V左右。該電壓通過VD810向C810充電，向主電源電路供電，此時因PFC電路未工作，PFC端電壓為300V。遙控開機后，PFC電路啟動工作，PFC端電壓上升到380V左右。
PFC端電壓分為兩路，一路經開關變壓器T801的一次繞組加到開關管V802的漏極，另一路經R917、 RR826、 R827送到N801的8腳，為其提供啟動電壓，N801啟動工作，產生激勵脈沖，經內部電路處理后，從5腳輸出激勵脈沖電壓，使V802工作于開關狀態，在T801的各個繞組產生感應電壓。
圖5-6的主電源是典型的FLYBACK應用電路，當電路中的控制器開關管導通時，電流就會流經變壓器，并產生能量存儲于其中，此時變壓器一次繞組感應的電壓是上正下負，因?yàn)槎卫@組與一次繞組的極性相反，一電壓的方向是上負下正，所以二極管反向偏置，沒電壓輸出；當控制器開關管截止時，由于一次磁場的消失，變壓器的一次繞組電感呈逆向極性，二次側的整流二極管正向偏置而導通，將能量轉移到負載電路，由此周而復始，一次繞組和二次繞組輪流導通工作。可見反激功率變換電路中的變壓器除了起隔離作用外，還具有儲能作用，即反激式變壓器可同時實現直流隔離、能量存儲、電壓轉換的功能，所以相對于其他隔離式功能變換器電路，反激式變換電路的元器件少、成本低，在理想的情況下，一次繞組和二次繞組不會同時有電流存在。
T801的熱地端有兩個低壓繞組，一個繞組感應電壓經R829限流、VD806整流、C822、C823濾波、VZ801穩壓后，送到N801的6腳，替換下內部啟動電路，為N801供電；另一個繞組感應電壓經R838限流、VD8晚整流、C828濾波產生的VCC電壓，經待機控制電路V805控制后，為PFC驅動控制電路N802供電。
3．整流濾波輸出電路
開關變壓器T801的二次側有三個繞組：一組感應電壓經VD822整流，經C849、L805、C850濾波后，產生5VS電壓，再經待機控制電路V813控制后輸出＋5V電壓；第二組感應電壓經VD821整流、C843、L804、C844濾波后，產生14V電壓，再經待機控制電路V812穩壓控制后輸出＋12V電壓；第三組感應電壓經VD820整流、C841濾波后，為待機控制電路V817、V812供電。
4．穩壓控制電路
穩壓電路由取樣電路R862、R863，誤差取樣放大器N808、光耦合器N805等組成，從C849兩端的5V電壓進行取樣，對N801的3腳電壓進行控制。
當輸出的14V、5V電壓升高時，由取樣電路R862、R863分壓后輸入到誤差取樣放大器N808的R極電壓升高，經N808比較放大后的K端電壓下降，同時輸出的14V電壓也升高，使N805的1腳電壓升高，使得流過N805內部發光二極管的電流加大發光增強，N805中的光敏晶體管導通增強，使N801的5腳電壓升高，經內部電路處理后，從5腳輸出的驅動脈沖寬度變窄，開關管V802導通時間減小，從而使輸出的14V、5V電壓下降到正常值。當開關電源輸出的14V、5VS電壓降低時，上述穩壓控制電路向相反方向變化，使輸出的14V、5V電壓上升到正常值。
5．過電壓保護電路
N801的3腳為穩壓控制端，不但外接穩壓控制環路，該電源板還巧妙地利用3腳的穩壓功能，設置了過電壓保護和過電流保護電路。
過電壓保護電路由晶體管V815、5VS過電壓檢測電路的VZ806、VD823、＋12V過電壓檢測電路的VZ807、VD824等組成。當5VS過電壓超過5. 6V時，將5. 6V穩壓管VZ806擊穿，通過隔離二極管VD823向V815的基極送入高電平；當＋12V過電壓超過15V時，將15V穩壓管VZ807擊穿，通過隔離二極管VD824向V815的基極送入高電平。V815導通，將穩壓控制電路中的光耦合器N805的2腳電壓拉低，N805飽和導通，次級光敏晶體管導通，向N801的3腳注入高電平，N801停止工作。
6.過電流保護電路
N801的3腳通過R836與開關管V802的源極電阻R837相連接，用于檢測變壓器T801一次電流。
當由于負載電流增大或整流濾波電路短路等原因引起V802電流增大時，電流在源極電阻R837上的電壓降增大，經R836加到N801的3腳，使N801的3腳電壓升高，當3腳電壓達到設計保護值時，N801過電流保護，停止輸出脈沖。
7．市電電壓過低保護
N801的1腳為市電電壓檢測電路，通過分壓電路R818～R821對AC 220V市電整流濾波后的300V電壓進行分壓，送到N801的1腳。
當市電電壓過低時，整流濾波后的電壓經分壓電路送到N801的1腳電壓降低，當N801的1腳低于2V時，N801啟動欠電壓保護，停止輸出激勵脈沖。
（二）待機控制電路
海信MST9機芯電源部分開關機控制電路，如圖5-6所示，由待機12/5V控制電路和待機VCC控制兩部分組成：一是由V812、V817、N807、V810、V813組成的12/5V控制電路，待機時切斷負載電路＋12V和＋5V/0. 5 A電源輸出供電；二是由V814、光耦合器N806、V805組成的VCC控制電路，待機時切斷PFC振蕩控制電路N802的8腳VCC供電。
1．開機狀態
主電源電路輸出5VS電壓，通過連接器XP802的10、11腳向主電路板的控制系統供電，待機指示燈點亮。遙控開機時，主電路板上的微處理器控制電路 N8的150腳通過連接器XP802的12腳向電源板送來的STB電壓為高電平，該高電平分為兩路：
一路經R868送到VCC控制電路V814的基極，使V814導通，光耦合器N806導通，向V805的基極提供正向偏置電壓，V805導通，向PFC驅動電路N802的8腳提供工作電壓，PFC電路進入工作狀態，向主電源電路和背光燈高壓板電路提供380V電源。
第二路經R848送到電源輸出控制電路V810的基極，V810和V817導通，向12V穩壓電路V812的基極提供正向偏置電壓，V812導通，輸出＋12V電壓，一是通過連接器XP802的歇9腳向負載電路供電；二是經R856向V811的控制極提供正向偏置電壓，V813導通，輸出＋5V電壓，通過連接器XP802的1、2腳向負載電路供電。
2．待機狀態
遙控關機時，主電路板上的微處理器控制電路通過連接器XP802的12腳向電源板送來的STB電壓變?yōu)榈碗娖剑摰碗娖椒譃閮陕罚?/p>
一路經R868送到VCC控制電路V814的基極，使V814和光耦合器N806截止，V805的基極因無偏置電壓而截止，切斷了向PFC驅動電路N802的8腳提供的VCC工作電壓（見圖5-8），PFC電路停止工作，主電源電路和背光燈高壓板電路的電源電壓降到300V。
第二路經R848送到電源輸出控制電路V810的基極，V810和V817截止，12V穩壓電路V812的基極無偏置電壓而截止，切斷了向負載電路提供的＋12V輸出電壓；由子V812無電壓輸出，V811的控制極失去偏置電壓而截止，切斷了向負載電路提供的＋5V電壓，進入待機狀態。此時只有5VS電壓輸出，維持主電路板控制系統的供電。
（三）PFC電路

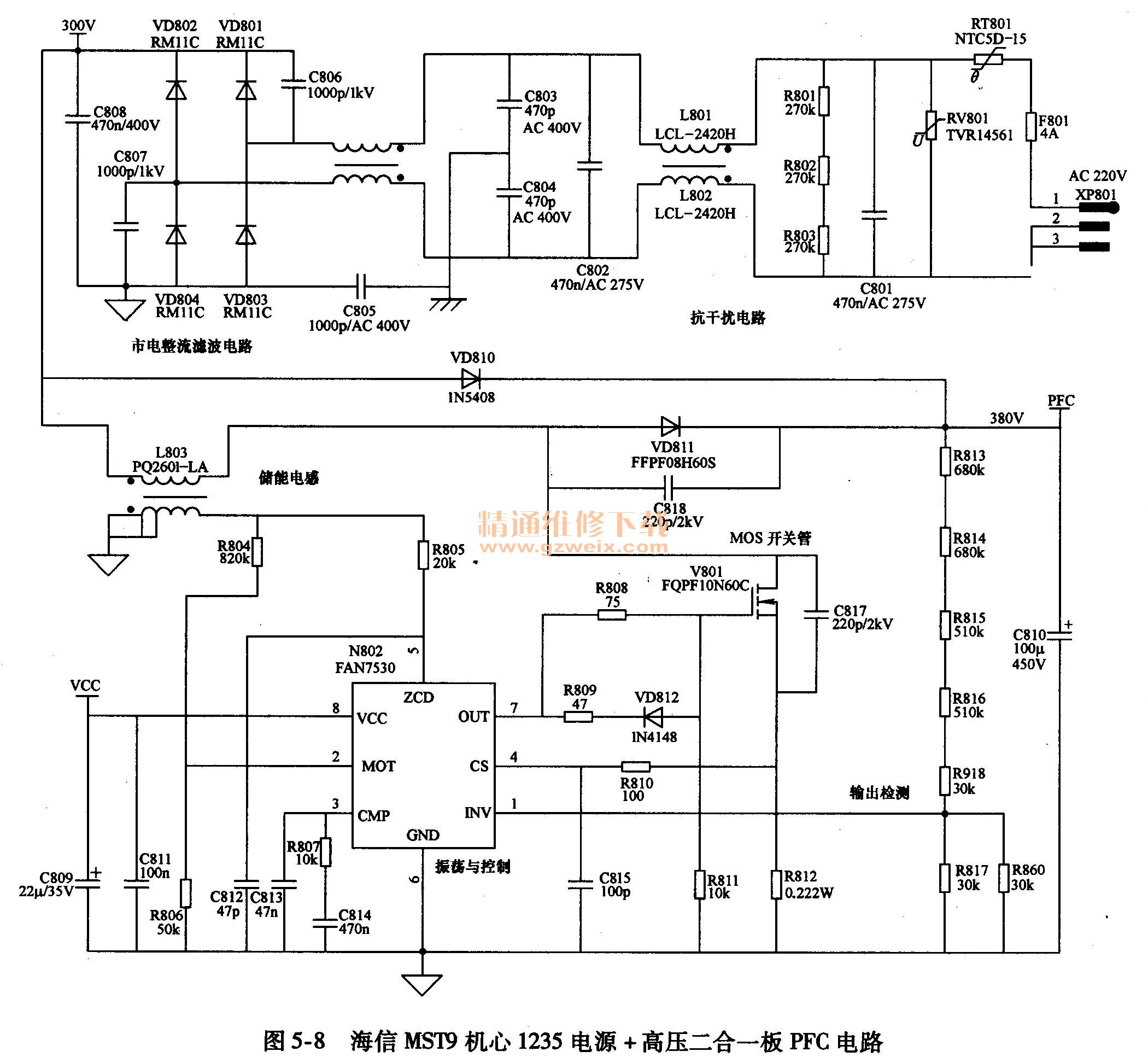

海信MS19機芯1235電源＋高壓二合一板PFC電路如圖5-8所示。它由振蕩控制電路N802 （FAN7530）、開關管V801、儲能電感L803組成，具有提高功率因數，抑制諧波電流的作用，同時將整流濾波后的市電電壓提升到380V，為電源部分DC-DC變換電路和背光燈高壓板電路供電。
1. FAN7530簡介

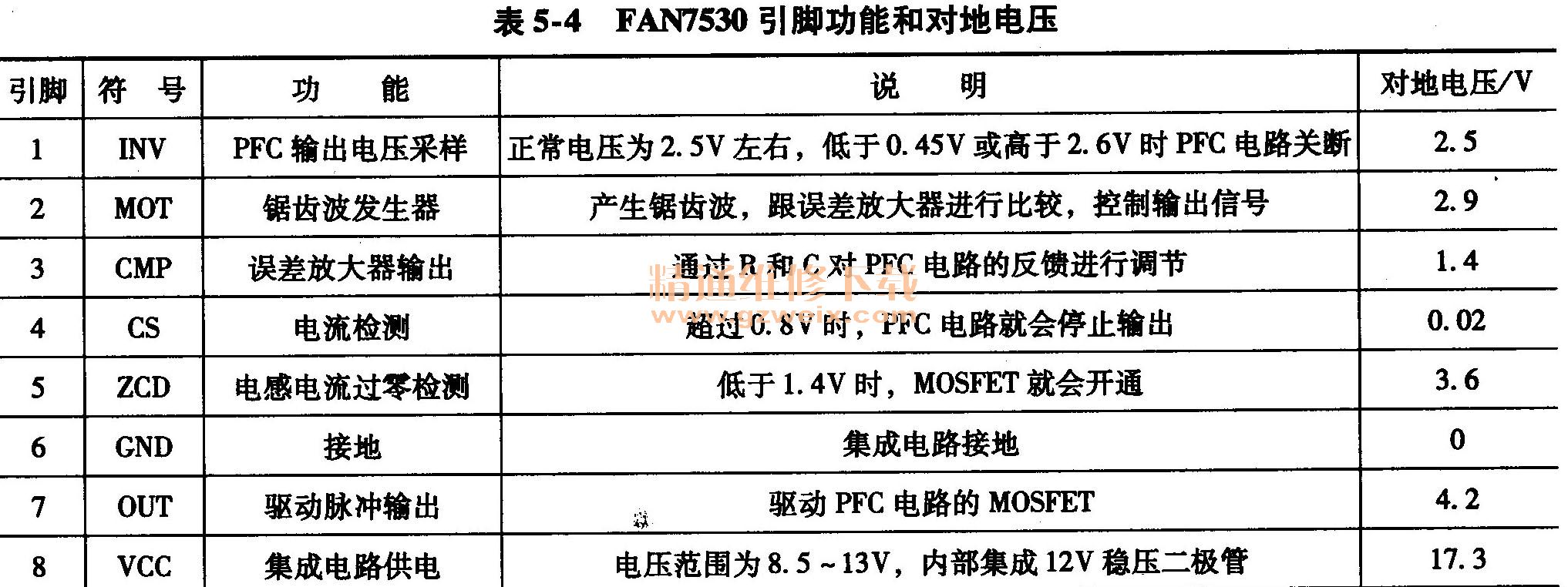

FAN7530是仙童公司開發的主動性PFC專用集成電路，其內部電路框圖如圖5-9所示，內含鋸齒波發生器、誤差放大器、電流保護比較器、零電流檢測電路、驅動輸出電路等。芯片內部提供了多種保護功能，器件中的誤差放大器和乘法器的內部門限可在電路出現過載時阻斷輸出，以進行限流操作，同時也可以防止負載突然斷開造成危害，由于這種輸出驅動限制電路限制了開關管門極驅動電路在電源電壓重點處的過載，因而大大提高了整個電路的可靠性。該芯片的工作頻率是變化的，本電源設定的最低工作頻率是27kHz。FAN7530引腳功能和對地電壓見表5-4。
2．啟動校正過程
市電整流濾波后形成的300V脈動直流電壓經儲能電感L803送到PFC電路開關管V801的漏極。
開機后，主電源工作后，經待機控制電路送來的VCC電壓，加到N802的8腳，為其提供啟動電壓，N802振蕩產生鋸齒波脈沖電壓，經內部電路處理后，從7腳輸出激勵脈沖，推動開關管V801工作于開關狀態。
當V801飽和導通時，市電電壓由整流后的300V電壓經電感L803、V801的漏一源極到地形成回路；當 V801截止時，300V電壓經電感L803、VD811、C808到地，對C808充電，同時流過L803電流呈減小趨勢，電感兩端必然產生左負、右正的感應電壓。這一感應電壓與300V電壓的直流分量疊加，在濾波電容C808正端形成380V左右的PFC直流電壓，不但提高了電源利用電網的效率，而且使得流過L803的電流波形和輸入電壓的波形趨于一致，從而達到提高功率因數的目的。
3.穩壓過程
N802的1腳為PFC輸出電壓采樣輸入端，PFC電路輸出380V電壓經R813、R814、R815、R816、R818與R817, R860分壓后作為取樣電壓送到N802的1腳；N802的2腳內接鋸齒波發生器，5腳為電感電流過零檢測點，L803的二次繞組感應電壓經R804送到N802的2腳，作為誤差信號；經R805送到N802的5腳，作為過零檢測信號。
上述取樣和檢測電壓經N802內部比較、放大、對比與運算，對7腳輸出的脈沖占空比進行控制，維持輸出電壓的穩定。當PFC輸出電壓降低時，N802的7腳輸出的脈沖占空比變大，開關管V801的導通時間延長，輸出電壓升高到正常值；當PFC輸出電壓升高時，N802的7腳輸出的脈沖占空比變小，開關管V801的導通時間縮短，輸出電壓降低到正常值。
4．過電壓、欠電壓保護電路
N802的8腳為VCC供電送入端，設有電壓檢測電路，當該腳電壓過低或過高時，內部保護電路啟動，切斷集成電路內部供電，達到保護的目的。
N802的1腳為PFC輸出電壓取樣輸入端，內設誤差放大器和采樣點關斷電路，該點正常電壓在2.5V左右。當輸入到1腳的取樣電壓低于0. 45V或者高于2.6V時，PFC電路關斷。
5．過電流保護電路
N802的4腳為電流檢測輸入端，通過R810對開關管V801的漏極電阻R812兩端電壓進行檢測。R812兩端的電壓降反映了PFC電路電流的大小，當開關管V801的電流過大時，R812兩端的電壓降隨之增大，N802的4腳電壓超過0. 8 V、PFC電路就會停止輸出。
