第三節 海信TLM32P69GP液晶彩電電源＋高壓二合一板維修
    海信TLM32P69GP液晶彩電電源板將電源電路和高壓板電路合二為一，其中電源電路采用NCP1207APG ＋NCP1653APG組合方案，該電源分為兩部分：一是以驅動控制電路NCP1653APG和大功率MOSFET（開關管）V812為核心組成的PFC電路，為主開關電源提供約380V的工作電壓；二是以驅動控制電路NCP1207AP6和大功率MOSFET（開關管）V832為核心組成的主開關電源，為負載電路提供＋＋12V、＋5V-S、5V-M的電壓，同時為PFC電路提供15V左右的VCC工作電壓。待機采用切斷PFC電路VCC供電和切斷主電路板＋12V、5V-M供電的方式。

采用該電源＋高壓二合一板的彩電還有創維TLM37 P69 GP、TLM42 P69 GP、TLM47 P69 GP等液晶彩電，均可參照本節內容維修。

    海信TLM32P69GP液晶彩電高壓板電路振蕩與控制電路采用OZ9925 GN，激勵電路采用FAN7382，與末級推挽升壓電路MOSFET組合，將PFC電路輸出的380V直流電轉換為交流高壓，為背光燈供電。

    一、電源電路工作原理
    （一）PFC電路
海信TLM32 P69 GP液晶彩電電源＋高壓二合一板PFC電路如圖5-13所示。它由驅動控制電路N811 （NCP1653APG），大功率MOSFET（開關管）V811、V812，儲能電感L811，充電電路VD812、C812組成。它通過電感來校正電流的相位，使電流與電壓相位一致，從而提高功率因數，并防止電路產生的多次諧波對電網造成干擾，提高電源的有效利用率。

1. NCP1653APG簡介
NCP1653APG是一個設計于連續導通模式的PFC激勵控制器，是一個寬電壓、PWM控制驅動器，既可運行于67kHz或100kHz固定開關頻率的隨動激勵或恒定輸出電壓DCM模式，又能工作在臨界導電頻率變化的CRM模式。除了能控制通常的固定輸出電壓外，還能以輸出電壓跟蹤輸入電壓的形式工作，這一特性被稱為跟蹤電壓。NCP1653APG的最大特點是將原芯片的16只引腳縮減了1/2，不僅簡化了電路結構，降低了成本，而且也提高了可靠性。

    NCP1653APG內部電路框圖如圖5-14所示，集成了基準電壓源、OSC振蕩器、電流鏡像比較器、誤差放大器、PFC調制器、零電流檢測器、RS鎖存器、MOSFET驅動級、過電壓保護、過電流保護、過熱保護以及欠電壓鎖定等功能電路。采用8引腳PDIP和SOP兩種封裝結構，其引腳功能和對地電壓見表5-7。

    2．啟動工作過程
    AC 220V市電經熔絲F801后，再經C803、L803、C804、C801、C802、L804組成的抗干擾電路濾除干擾后，由全橋VB801整流和C811濾波，由于C811容量小，得到100 Hz的脈動電壓，經過儲能電感L811加到開關管V811、V812的漏極，遙控開機后，主電源提供的VCC電壓經待機控制電路控制后送到N811的8腳，為其提供VCC工作電壓，內部啟動工作，從7腳輸出驅動脈沖，推動開關管V811、V812工作于開關狀態，PFC電路啟動工作，儲能電感L811儲存的感應電壓與AC 220V市電整流濾波后輸出的脈動直流電壓相疊加，經VD812整流，向C812充電，產生約380V的PFC直流電壓，向主電源供電。

    3.穩壓控制電路
    PFC電路的調節由N811的1、3、4腳完成：PFC電路輸出的380V電壓經過R811、R813與R883分壓后送到N811的1腳，作為PFC輸出反饋，經內部鏡像處理和電流調節單元調整和比較放大轉換成控制電壓加到PFC調制器的反相端；如果PFC輸出電壓升高，注入N811的1腳反饋電壓上升，經調節單元處理，控制7腳輸出方波脈沖占空比減小，PFC輸出的電壓回落到設定值。

    AC 220V市電經整流橋輸出的脈動直流電壓經R814～R818降壓送到驅動控制電路N811的3腳，給3腳電容C816、C815充電，充電電壓作為交流線電壓采樣加到PFC比較器同相輸入端，在PFC輸出電壓穩定，即PFC反相端控制電壓不變時，對電感L811中輸入的電流進行幅度調制，使電感峰值電流動態跟蹤交流線電壓變化，使其包絡線呈正弦波。

    4．過電流保護電路
    過電流保護電路由N811的4腳內外電路組成，R820 // R826, R807串聯在整機電源供電的回路中，R820//R826、R807兩端的電壓降反映了整機的電流大小，N811的4腳通過R881、R819對R820//R826、R807兩端的電壓降進行檢測。

    當R820//R826, R807兩端的電壓降增大，使N811的4腳電壓升高到保護設定值時，內部會立即關閉PFC脈沖輸出，達到保護的目的。

    （二）主電源電路

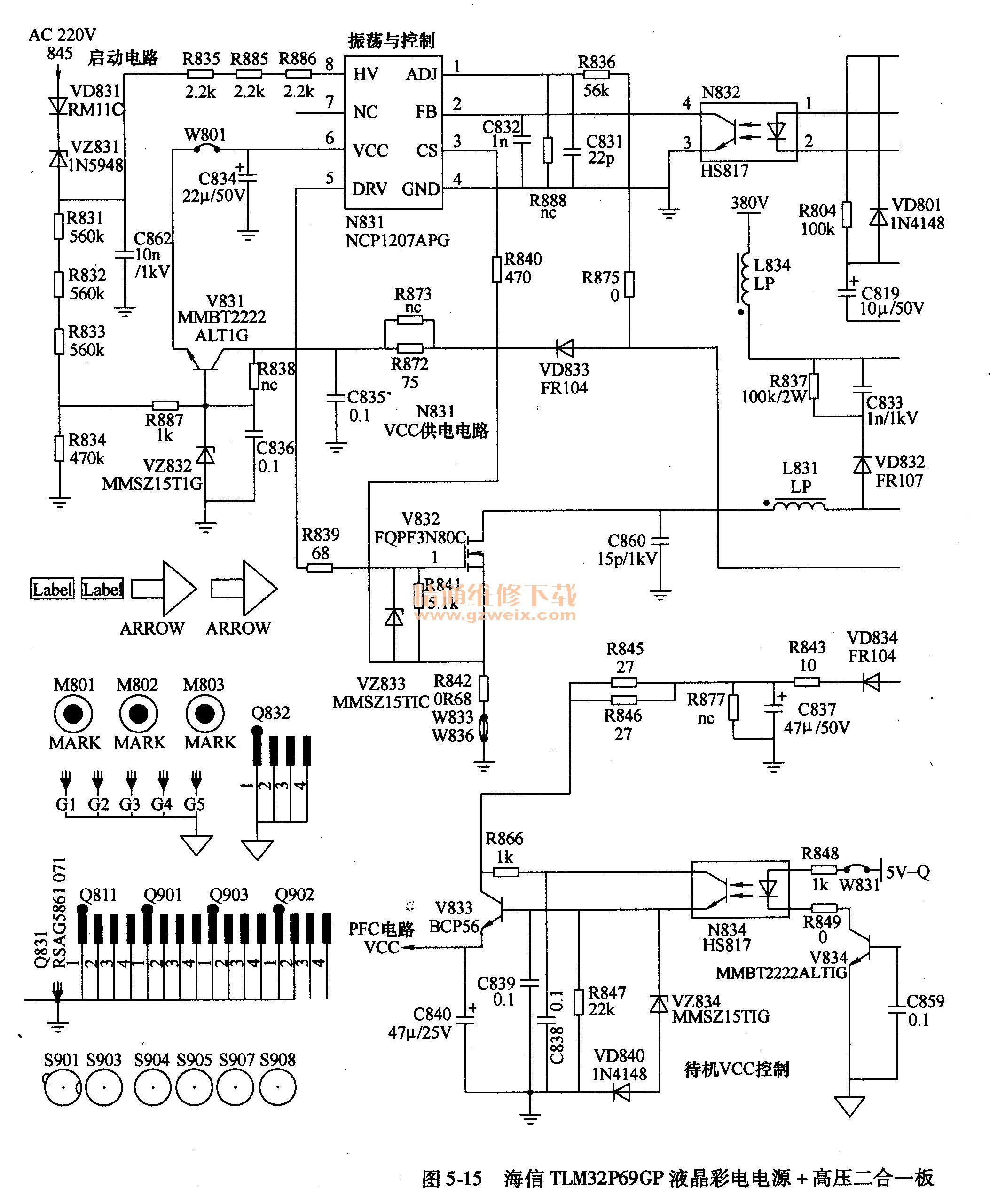

    海信TLM32P69GP液晶彩電電源＋高壓二合一板主電源電路如圖5-15所示。它由振蕩、穩壓、驅動、輸出電路N831 （NCP1207APG），大功率MOSFET（開關管）V832、開關變壓器T831和穩壓控制電路組成，一是在T831的二次側冷地端產生5 V-S電壓，為主板上的微處理器控制系統提供電源；開機后產生5 V-M和12V電壓，為主電路板電路供電。二是在熱地端輸出＋15'V的VCC電壓，為PFC驅動電路提供VCC工作電壓。

    1. NCP1207APG簡介
    NCP1207APG是電流模式PWM控制器和去磁檢查器合成的集成電路，具有集成度高、待機能耗低等優點。NCP1207 APG內部電路框圖如圖5-16所示，其內部集成有HV高電壓流源、軟啟動電路、基準電壓源、時鐘發生器、振蕩器、驅動輸出級和欠電壓、過載保護等電路。NCP1207APG引腳功能和對地電壓見表5-8。

    2．啟動工作過程
    開機狀態，PFC電路正常工作后，產生約380V的PFC輸出電壓。該電壓經L834送到開關變壓器T831的1腳，并從T831的3腳輸出接到開關管V832的漏極；同時AC 220V市電經VD811整流后，擊穿穩壓管VZ831，再經R835、R885、R886送到N831的8腳高壓啟動電流輸入端，經8腳內部恒流源，對6腳外接電容C834充電，當達到集成電路的啟動振蕩電壓時，N831開始振蕩，輸出脈沖信號驅動V832工作于開關狀態，在T831的各個繞組產生感應電壓。

    3．整流輸出電路
    開關變壓器T831的熱地端反饋5-6-7端產生的感應電壓，5端輸出電壓經過VD833,R872//R873、C835整流濾波后再經V831、VZ832組成的穩壓電路穩壓，輸出14.3V電壓加到N831的6腳VCC端，維持正常工作。T831的6腳輸出的脈沖電壓經VD834、R843、C837、R877、R845//R846整流濾波分壓限流后，輸出的電壓經待機控制電路送往PFC驅動電路N811，作為開機后的工作電壓。

T831繞組的冷地端13-14端的脈沖電壓經VD836、C851、L832、C852組成的電路整流濾波后，產生＋5V4的5V-S電壓，為主電路板控制系統供電，并點亮指示燈VD839；該電壓經待機控制電路的V838, VZ835控制穩壓后產生5V-M電壓，為主電路板小信號處理電路供電。T831繞組的冷地端8-10端的脈沖電壓經VD837、C848、L833、C849組成的電路整流濾波后產生的電壓，經待機控制電路的V837、N835控制穩壓后輸出12V電壓，為主電路板供電。

    4.穩壓控制電路
    N831的2腳為取樣反饋腳，與光耦合器N832的4腳相連接，N832的2腳接誤差取樣集成電路N833 （TL431L），以穩定T831二次側的各路輸出電壓。

    當開關電源因PFC電路供電過高或負載電流減小等原因造成5V-Q電壓升高時，經過取樣電路取樣加到N833的1腳電壓升高，經內部比較放大后，2腳電壓降低，光耦合器N832的1-2腳發光二極管電流增大，3-4腳內部光敏晶體管導通，使N831的2腳電壓降低，經內部誤差放大電路處理后，控制5腳輸出的PWM脈沖寬度變窄，開關管V832提前截止，輸出電壓下降到正常值。

    5．待機控制電路
    待機控制電路分為三部分：一是T831二次側的V836、V835、V837、N835和V838、VZ835組成的12V、5V-M輸出電壓控制電路；二是由V834、N834、V833組成的VCC供電電壓控制電路。

    1）遙控開機時，主板輸出ON/OFF高電平開機控制信號。通過連接器XP802/XP-14的12腳進入電源組件，ON/OFF高電平分為兩路：

    第一路電壓送到T831二次側的12V、V-M輸出電壓控制電路V836的基極，V836導通，集電極變?yōu)榈碗娖剑瑢�PNP晶體管V835的基極電壓拉低而導通，其發射極電壓從集電極輸
出，經R878加到V837的柵極，向V837、N835、VZ836組成的穩壓電路提供正向偏置電壓而導通，V837導通并穩壓，漏極14V電壓從源被輸出，提供12V給高壓電路及主板相關電路使用；V837導通輸出的12V電壓通過R854送到V838的柵極，V838導通，其源極輸出5V-M電壓送到主板電路，主電路板獲電工作，進入開機收看狀態，同時將指示燈VD838點亮。

    第二路送到VCC供電電壓控制電路V834的基極，V834導通，使光耦合器N834導通，內部光敏晶體管的導通將正向偏置電壓送到V833的基極，V833導通，向PFC電路提供VCC供電，電路啟動工作，進入開機狀態。

    2）遙控關機時，主板微處理器控制系統輸出ON/OFF低電平關機控制信號，ON/OFF低電平分為兩路：

    第一路電壓送到T831二次側的12V, 5V-M輸出電壓控制電路V836的基極，V836截止，集電極變?yōu)楦唠娖剑琍NP晶體管V835截止，切斷了V837的柵極正向偏置電壓，V837截止，無12V電壓輸出，高壓電路及主板相關電路停止工作；V838的柵極也失去正向偏置電壓而截止，無5 V-M電壓輸出，主電路板相關電路停止工作，進入待機狀態，同時指示燈VD838熄滅。

    第二路送到VCC供電電壓控制電路V834的基極，V834截止，光耦合器N834截止，V833的基極失去正向偏置電壓而截止，PFC電路無VCC供電而停止工作，主電源供電由開機狀態的380V供電改為300V供電，以降低待機狀態的電源功耗。

    6．過電壓、過電流保護電路
    N831的1腳為過電壓檢測腳，外接保護電路。當T831輸出電壓異常升高時，T831的5腳電壓隨之升高，經R875, R876送到N831的1腳。當該電壓超過7.2V時，N831進入過電壓鎖定狀態，其6腳電壓由12V降至4. 0V。只有重新拔、插220V電源插頭，N831才能啟動工作。
N831的3腳為過電流檢測腳，T831的負載過大時，V832的漏一源極電流流過R842上的壓降增大，經過R840送入N831的3腳，使內部保護電路啟動，達到過電流保護的目的。
