（2）感光鼓的結構如圖 6。顯影輥的結構如圖 7 所示。

（3）當潛像的電場力大于墨粉和載體的親和力時，墨粉顆粒會在光電導體表面顯現出墨粉圖像。載體和墨粉按一定的比例混合十分重要。如果墨粉所占比例過大，會造成最終打印濃度偏深、底灰大，且墨粉會從顯影器中飛逸出來，污染機內構件。如果載體所占比例過大，最終打印濃度偏淺、偏淡，還會因?yàn)槿鄙倌�粉而使載體暴露出來，互相摩擦而引起過早的疲勞。由于每種打印機所使用的墨粉含量都不盡相同，因此墨粉不能隨意代用。

（4）定影輥

定影輥分定影上軋輥和定影下軋輥。定影上軋輥也叫加熱輥，它主要由陶瓷加熱片、支架和定影膜構成，如圖 8 所示。

定影下軋輥也稱為壓力膠輥，它與定影上軋輥配合共同完成熱壓定影工作，其外形如圖 9 所示。

（5）熱敏電阻

熱敏電阻緊貼在定影上軋輥(加熱輥)上，通過熱感應方式來感知當前定影上軋輥的溫度，以便通過邏輯電路控制加熱燈的開關，從而實現對定影溫度的恒定調節。

（6）加熱燈

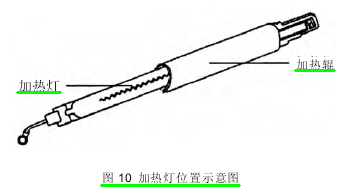

加熱燈位于定影上軋輥的中間，如圖 10 所示。其作用主要是將定影輥加熱到定影所需的溫度。

（7）清潔機構

清潔機構的主要作用是：將感光鼓表面上沒有完全轉印的殘留墨粉清除掉，它可以分為毛刷式清潔機構和刮板式清潔機構兩種。

3. 機械傳動系統

機械傳動系統主要負責完成打印紙張的傳送工作。它主要由傳動齒輪、光電感應器、搓紙輪、托紙板以及導軌等部分組成。由于激光打印機類型的不同，所采用的機械傳動系統的具體結構也各不相同。目前常見的紙張傳動方式主要有吸引式傳動和摩擦式傳動兩種。

（1）吸引式傳動方式

吸引式傳動方式主要是指采用吸引式電磁離合器

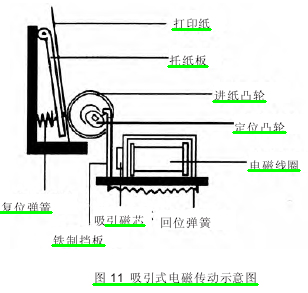

來控制走紙的傳動方式。吸引式電磁離合器的基本結構如圖 11 所示。它由進紙凸輪、定位凸輪、托紙板、吸引磁芯、電磁線圈、復位彈簧和回位彈簧等部件構成。正常情況下，進紙凸輪被一鐵制擋板限制，當發出走紙信號后，電磁線圈流過電流，由于電磁感應，線圈所產生的感應磁場吸引鐵制擋板，進紙凸輪即被釋放，帶動進紙凸輪旋轉，即將一張打印紙送入打印軌道。然后，電磁線圈電流消失，鐵制擋板失去吸引力，在回位彈簧的作用下恢復原先狀態，擋住凸輪轉動，這樣即完成了一個走紙過程。

（2）摩擦式傳動方式

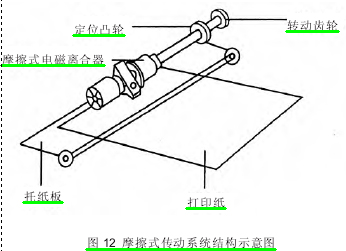

摩擦式傳動系統采用摩擦式電磁離合器，其結構如圖 12 所示。電磁離合器線圈通電后產生電磁場，將位于離合器中間的聯動叉向連軸器一側推動，從而推動摩擦彈簧，使摩擦彈簧的一端正好插入連軸器的對位孔中，進而帶動搓紙輪旋轉以完成走紙過程。

4. 傳感器
