故障癥狀：紫金ZJ-3100型針式打印機，在打印憑條時，有時最后兩行會重疊。
故障原因：進紙輥驅動電路三極管性能不良。
分析檢修：根據現象分析，上述故障可能是在最后兩行時，打印紙未移動引起的。
打開機器，發現打印重疊是由于前方進紙輥沒有完全吸合，不能使紙有效移動引起的。

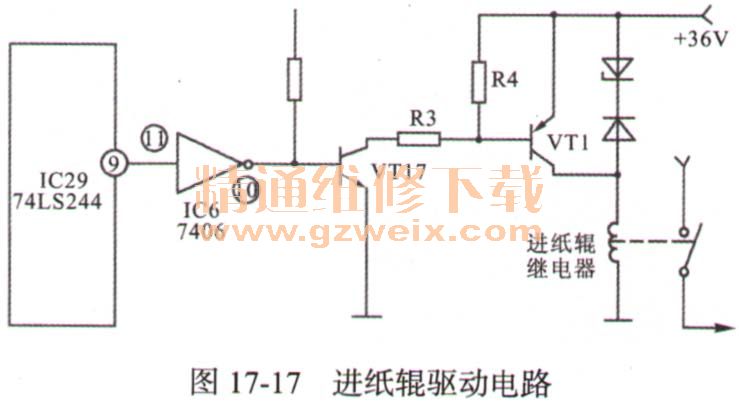

檢查進紙輥驅動繼電器，相關電路如圖17-17所示。感覺其吸合阻力較大，用萬用表測量，發現繼電器線圈兩端電壓偏低。

經檢查，IC29（74LS244）的⑨腳輸出正常，VT17性能不良。更換VT17后，開機測試，故障排除。
