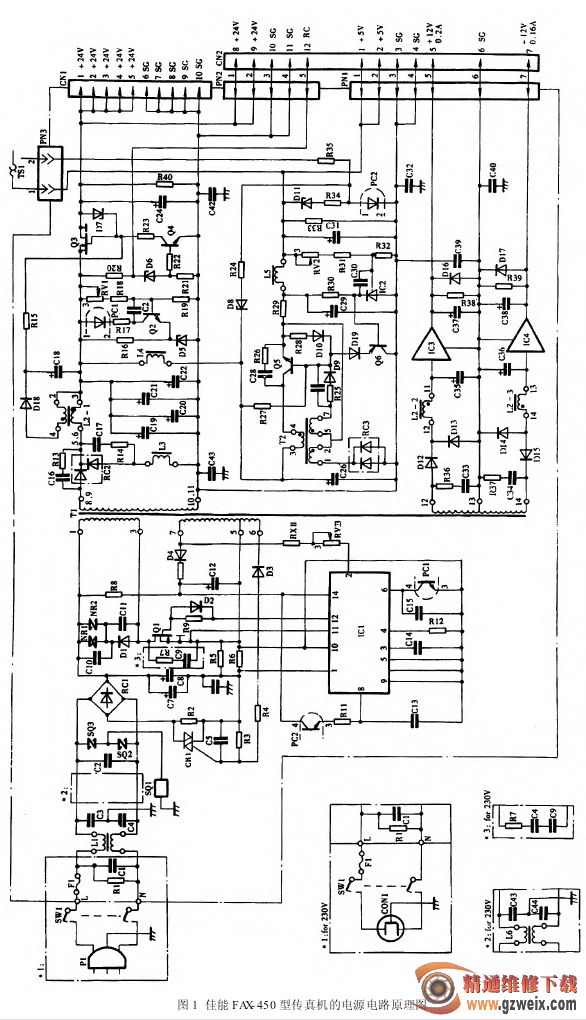

佳能 FAX-450 型傳真機的電源電路，如圖 1 所示。

如圖 1 該電源系統主要由浪涌電流抑制、主開關變換、直流電壓輸出、穩壓控制以及自動保護電路等部分組成。具體電路工作原理與過程如下：

1. 浪涌電流抑制電路的工作原理與工作過程浪涌電流抑制電路主要由 CR1、R2、T1 的⑤～⑥繞組、D3、R3、R4 等元件組成。其作用是抑制開機瞬間電容 C7、C8 較大的充電浪涌電流。在通電瞬間，由于電容 C7、C8 相當于瞬間短路，較大的充電電流通過電阻R2 時得到抑制。當 C7、C8 兩端電壓穩定后，T1 的⑤～⑥繞組感應的電壓經 D3、R3、R4 加到雙向可控硅CRl 的控制極，觸發 CRl 導通，將電阻 R2 短路。這樣，主電流不再經過電流抑制電阻 R2，使得 R2 在完成開機瞬間浪涌電流抑制作用后，不再對電源正常電流有影響。

2. 主開關變換電路的工作原理與過程

該傳真機的主開關變換電路主要由開關管 Q1、集成電路 ICl、開關脈沖變壓器 T1、電容器 C12 等元器件組成。其作用是將整流、平滑濾波后的 300 V 脈動直流電壓變換成脈沖電壓經 T1 耦合給次級回路。具體工作過程如下。

當接通交流供電后，經整流、平滑濾波后的 300 V脈動直流電壓，一路經脈沖變壓器 T1 的初級繞組①～③加到開關場效應管 Q1 的漏極；另一路經電阻 R8向集成電路 ICl 的14腳即 Vcc 端供電。當電源正常工作后，ICl14腳供電改由 T1 的⑦～⑥繞組感應的電壓經 D4 整流、C12 濾波后，輸出的直流電壓提供。ICl輲輥訛?zāi)_獲得正常電壓后，其內部電路開始工作，由振蕩器產生的脈沖經其內部放大整形管處理后，由其13腳輸出寬度可調的開關脈沖加到 Q1 的柵極，控制 Q1 的間歇導通。這樣便在 T1 的次級產生交變電流，經 RC2、RC3 等整流后，便得到所需的各種直流電壓。輸出電壓的高低可通過改變開關管 Q1 的導通時間來進行控制。

3. 直流電壓輸出電路的工作原理與工作過程

見圖 1 所示。該傳真機的直流電壓輸出電路由 T1次級各高頻整流、濾波、穩壓電路組成，分別輸出穩定的 +5 V、±12 V 和 +24 V 直流電壓。其中，+24 V 是主電源，供熱感頭、步進電機等作工作電源，為受控輸出電壓。

T1 次級繞組⑧～11感應的脈沖電壓經 RC2 整流，L3、C19、C20、C21、C22、L4 等濾波后，輸出 24 V 直流電壓。該回路中的三極管 Q3 用作 +24 V 電源的控制開關，受主控電路控制。當主控電路送出開電源信號 VRC時，Q3 導通，輸出 +24 V 直流電壓；當主控電路沒有送出開電源信號 VRC時，Q3 關斷，便沒有 +24 V 電源電壓輸出。

同時，經整流、濾波后，輸出的 +24 V 直流電壓還經 T2、Q5 等穩壓，C29、L、C31 等組成的 π 型濾波后輸出 5 V 直流電壓。

T1 次級繞組12～13～14感應的脈沖電壓經D12、D15、D13、D14 整流，C35、C36 濾波后，分別由兩個三端穩壓器 IC3、IC4 穩壓后輸出±12 V 直流電壓。

4. 穩壓控制電路的工作原理與工作過程

該傳真機開關電源的脈寬調制穩壓電路由集成電路 ICl 和光電耦合器 PC1 等組成。通過控制開關管 Q1的導通時間，來實現 24 V、5 V 輸出端電壓的自動穩定。

當 24 V 輸出端電壓有所升高時，通過電位器RVl、電阻 R18 與電阻 R19 分壓后，加到三極管 Q2 的b 極的電壓升高，Q2 的 e 極電壓通過 R16、穩壓二極管 D5 穩壓固定。這樣使得 c 極電流增大，該電流通過光電耦合器 PC1 內發光二極管時，使該發光二極管亮度增強，則 PC1 內光敏三極管電流增大，輸出阻抗減小，加到集成電路 ICl⑥腳(接內部誤差放大器同相輸入端)的電壓減小，通過 ICl 內部脈寬控制電路后使其12腳輸出的脈沖寬度變窄，Q1 導通時間縮短，T1 在 Q1 導通時的儲能減少，耦合給次級繞組的電壓減小，輸出的直流電壓自然下降，從而達到穩壓的目的。
