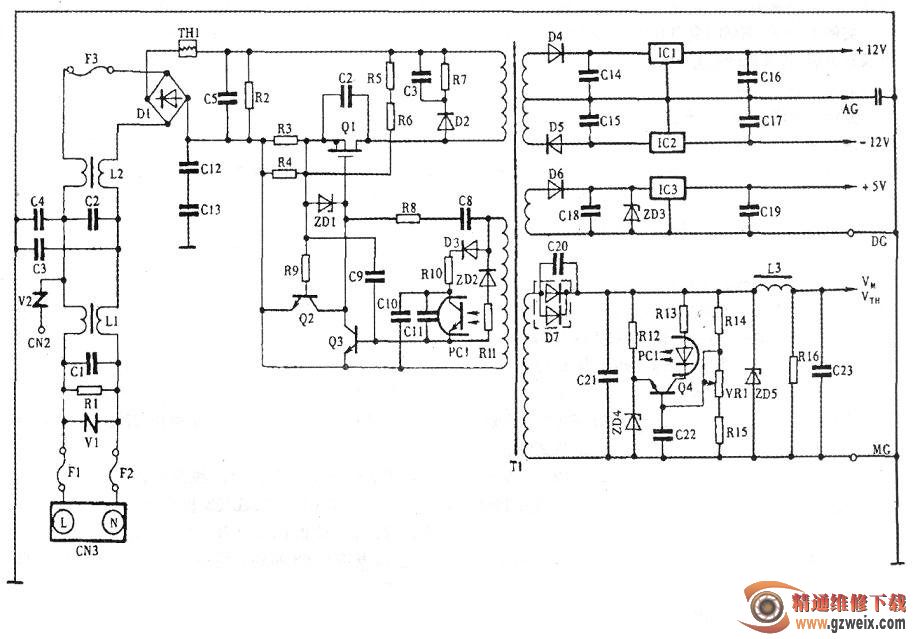

這是典型的電源不良的故障表現。應重點檢查電源電路。有關電路如圖所示。

　　該傳真機采用脈寬調制式開關穩壓電源。主要由場效應管Q1、脈沖變壓器Tl及周圍元件構成自激振蕩電路。在Tl次級，各個回路經整流、濾波后，輸出+5V、±12V、+24V四路直流電壓，供傳真機各部分電路或器件使用。PC1為光電耦合器，作為負反饋回路將+24V輸出回路中的誤差電壓反饋回初級回路，控制振蕩脈沖的寬度，以達到穩定輸出電壓的目的。

　由故障現象分析判斷，該機有可能是開關電源+5V直流電壓未加給LCD；也有可能是開關電源出故障，導致+5V或其他幾路直流電壓沒有輸出；還有可能是操作面板出故障。

　　為了確定是否是操作面板出故障，將記錄紙艙蓋打開又合上，然后關斷傳真機電源再重新接通，正常情況下，此時機器應輸送出少許記錄紙然后切斷，但此時未發現傳真機有輸紙、切紙動作。再將原稿放在原稿導板上，也無送稿動作，說明問題出在+5V電壓不正常，并且+24V電壓也不正常，確定為開關電源出故障。

　　取下傳真機底板和后面板，輕輕拖出電源板，檢查電源和TEL/LIU板的連接器CNTW無松動、脫落現象，再檢查電纜導線也無折斷。然后檢查電源保險絲Fl、F2均正常，但F3已燒斷。由于F3接在橋式整流器Dl的輸入端，若Dl有橋臂擊穿，電流過大就會燒斷F3。

　　用萬用表測量Dl，整流橋發現Dl確已損壞。更換F3、Dl后，重新開機，LCD顯示正常，故障排除。|
