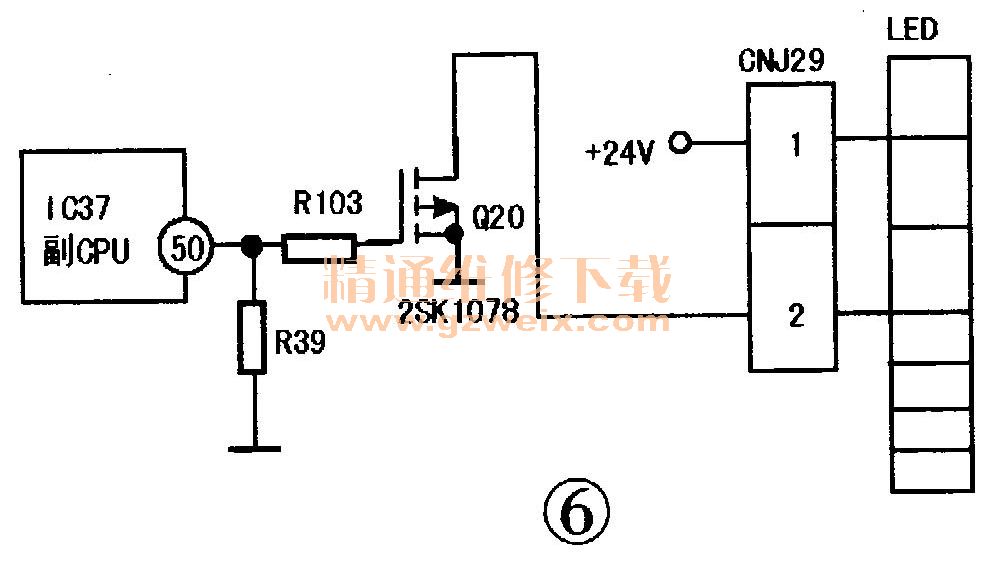

分析檢修：根據現象分析，該故障一般發生在CCD光電轉換電路和圖像處理電路等相關部位。光電轉換電路主要由LED、鏡頭、反射鏡、CCD等組成。檢修時，打開機蓋，在復印狀態上觀察LED原稿掃描光源，發現LED不發光，說明該故障出在LED控制驅動電路，有關電路如圖6所示。

    由原理可知：機器復印時，IC37 50腳輸出高電平，Q20導通，連接器C呵29②腳為低電平，＋24V電源經LED構成回路，LED發光。用萬用表實測C呵29②電源始終為＋24V，說明Q20未飽和導通，測Q20的G極有0.8～2.4V的高低電平變化，說明IC3750腳輸出的控制信號正常，經進一步檢測發現Q20內部損壞。更換Q20（2SK1078）后，故障排除。
