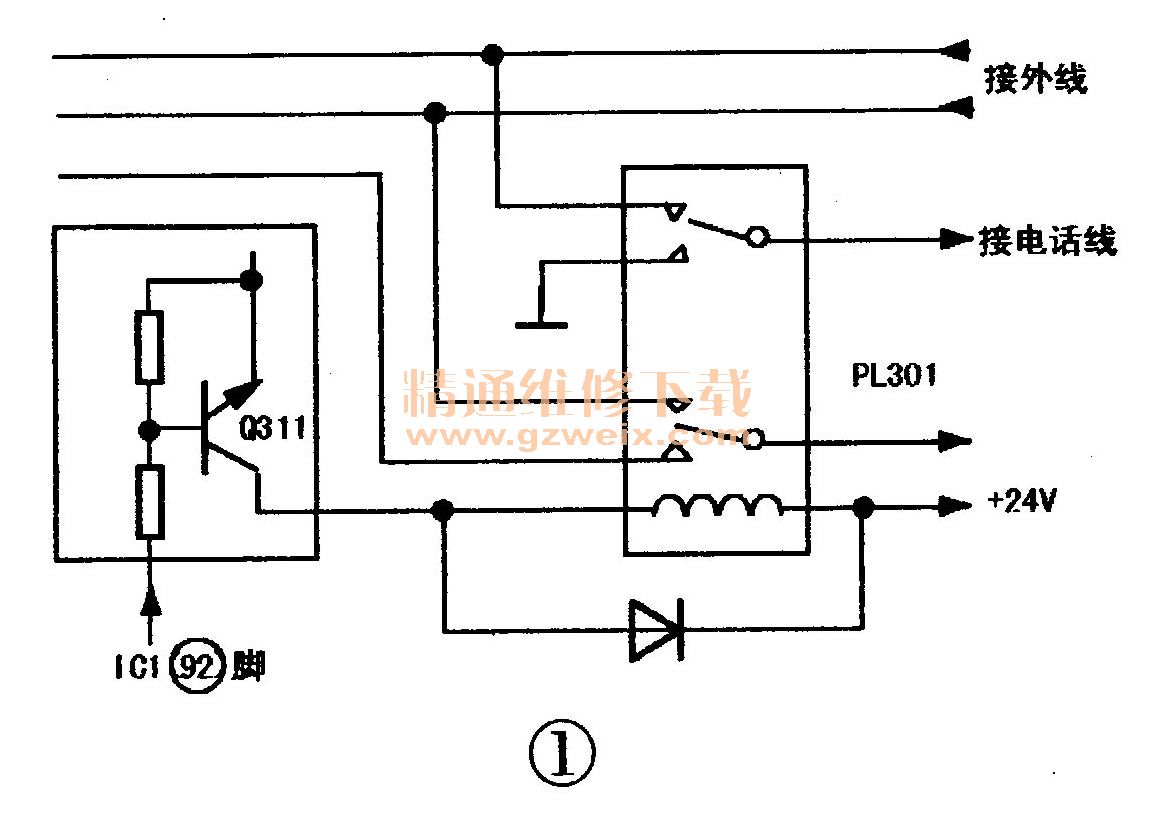

分析檢修：根據現象分析，該故障可能出在傳真／電話轉換控制電路等相關部位。有關電路如圖1所示。
正常情況下，當機器未收、發文件時，系統控制集成電路92腳為低電平，Q311截止，繼電器RL301釋放，電話機直接連接在電話線上；當電話機撥完對方傳真號，對方摘機發出響應信號并開始收、發文件時，系統控制集成電路92腳為高電平，Q311導通，RL301吸合，電話機無聲。由此判斷RL301誤動作。引起RL301誤動作的原因可能是Q311損壞或IC92腳始終為高電平。檢修時，打開機蓋，用萬用表檢查該電路相關元件，發現Q311的內部擊穿。更換Q311（DTC143E）后，機器工作恢復正常。
