接修一批KTV使用的Acer EV -S21 T投影儀，據用戶介紹：故障現象為冷機工作正常，機器發熱后就出現自動停機，停機時間無規律，有幾臺最長可以使用40分鐘后停機。
    這是款DLP反射型數字式投影機，使用DMD數字微鏡片器件作為成像源，取代了早期傳統的LCD液晶屏成像技術，一個DMD電影有50100萬微鏡片聚集在CMOS硅基板上，再通過數字信號轉換投射到屏幕上，DLP內置光源通過高速旋轉的色輪裝置，分解出紅綠藍三種顏色投射到數字微鏡片器件上。
    根據故障現象，初步判斷為投影機里散熱風扇不良引起過熱保護，決定首先從風扇通道入手。拆開外殼后開機，3只風扇運轉都正常，通電試機十來分鐘，整機溫度確實很高。散熱通道和扇葉上灰塵很厚，取下清洗干凈，并且把風扇上的軸承加上潤滑油，并且把風道口、過濾網等都清洗干凈，安裝好后通電試機，連續工作3個小時都正常，認為故障就是風扇灰塵太多，散熱不良引起保護，利用試機的時間，把其他幾臺也如法處理了一遍。
    第一臺試機4個多小時后都正常，關閉電源后，裝上前、后和上部分外殼，重新通電繼續試機，大約幾十分鐘后圖像消失，投影機上的指示燈全部不亮，根據這現象，說明故障不是過熱保護。一般過熱保護指示燈要亮，風扇也會繼續工作，只是關閉了光源部分，不會出現整機電源關閉的現象。
    重新拆開外殼，通電檢測各路電壓，長時間的等待，仍不出現自動斷電，又重新蓋上幾處外殼后通電開機，故障再次出現。電源自動斷電后，按重啟和其他按鍵都無效，拔掉電源插頭后重新加電，電源指示燈亮，啟動后又可以正常工作。由于蓋上外殼后就無法測量主板上的各路電壓，也無從判斷故障點，最后逐步實驗發現，只要合上投影機后面信號源這塊蓋板，如圖1所示，就自動斷電，與前面板和上面蓋板無關系。

    安裝好后面擋板。頂部的外殼不蓋上，通電試機，正常工作大約一個小時后就又自動斷電，馬上測量主板上12V和5V，均無電壓，說明故障發生在電源板上。電源板安裝在投影機的最底部，需要把機器全部拆開才能檢修電源板，具體拆卸方法詳見后面的介紹。取下電源板后仔細觀察，沒有發現元件有明顯的問題，電容也未見鼓包和漏液現象。
    根據現象判斷，故障應該屬于電源部分某只元件熱穩定性變差導致。這樣的故障不太好檢修，因?yàn)殛P(guān)機重新接入電源又可正常工作，只是工作時間逐步減短，電源板又不能獨立檢修，必須安裝好后才能試機等待故障出現，就只能憑經驗來修理了。
    出現停機后在第一時間拆除上面電路板和支架，觸摸電源板上所有元件，看看哪里溫度過高。唯獨發現待機電源管理芯片IC651（TOP256）溫度很高，手指不能長時間放在散熱片上，懷疑它有問題。TOPSwitch JX系列（TOP256 -271）集成了725V功率MOSFET高壓開關電流源，多模式PWM控制，具有熱關斷和故障保護功能。首先把TOP265外圍2只4710/50V電容和102/2kV尖峰吸收電容都代換后試機，工作時的溫度還是很高，直接換新故障也未排除。

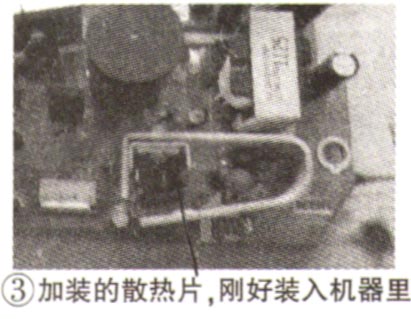

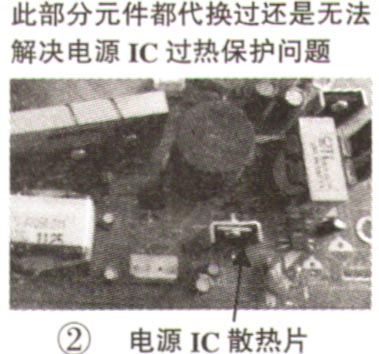

    只要不把后面的擋板安裝就可以長時間正常工作，仔細想想，說明整機電路基本正常，不存在過流保護，電源TOP265散熱片本身的設計是不是太小了？如圖2所示，試著在散熱片上疊加一塊小鋁片，把外殼全部裝好試機，4個小時過去了也沒有出現斷電現象。這說明就是TOP256過熱自動保護。重新拆開后尋找合適的鋁板改裝散熱片，由于電源板和整機電路結構緊湊，新?lián)Q的散熱片不能過大，否則無法安裝，太小又達不到效果。經過多次實驗，終于給TOP256加裝散熱片成功，如圖3所示。



    按照此方法把其他幾臺都維修好了，高興之余，心中卻始終疑惑：這款機子為啥都會出現這種故障？如果僅僅是散熱片過小，那么新機器也會出現自動停機現象，但是這幾臺機器在KTV使用快2個月了都很正常，難道以后也會出現同樣的現象？
    下面簡單介紹拆卸步驟和維修時需要注意的事項：
    第一步：拆開頂部的半塊蓋板，如圖4所示。

    第二步：揭開蓋板后松掉頂部2顆螺釘，如圖5所示。取下面板后松開箭頭處2顆螺釘，然后沿

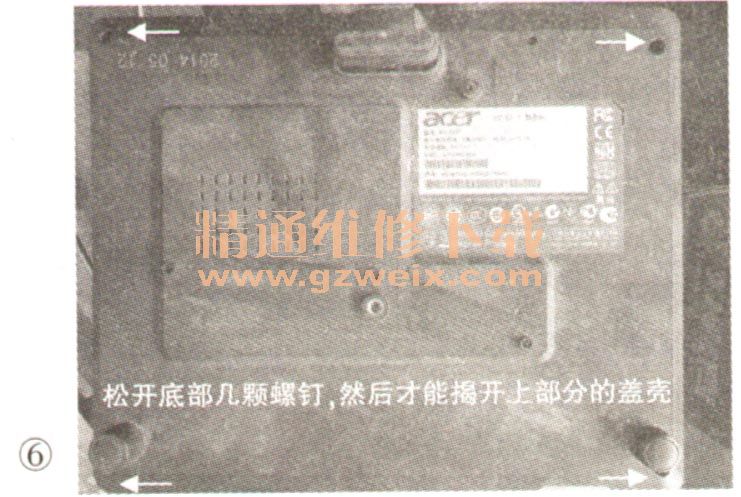

    第三步：松開底部幾顆螺釘，然后才能揭開上部分的蓋殼，如圖6所示。
