NEC -NP -M260XS＋投影機內部有5個風扇，從外形上分兩種：一種是葉片式普通風扇，如圖1所示，安裝在電源部位，主要是對電源的散熱；另一種是定向渦輪風扇，如圖2所示，安裝在光路通道的下方和燈泡旁，主要是對鏡片和燈泡的散熱，防止溫度過高燒壞物件。這些風扇不同于普通風扇，每只風扇除了有電源線和地線外，還有一條信號檢測線，負責檢測風扇的運行狀態，此信號代表了風扇的轉速，主板上的CPU通過檢測這一信號來判斷風扇轉速。

    若風扇出現故障，面板指示燈狀態為4個循環閃爍（0.5s亮0.5s滅），即風扇異常故障代碼。檢修時，可運用觀察法、測量法、替換法找到問題，也可把檢測信號線對地短路解除保護來判斷解決故障，下面舉例說明。

    例1：一臺NEC-NP-M260XS＋投影機，開機約30s后，出現風扇異常故障代碼。

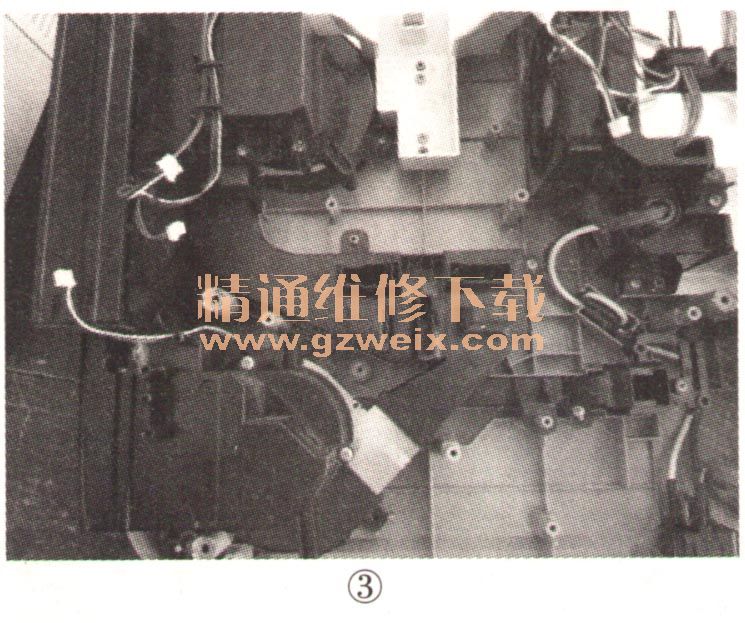

    分析檢修：開機觀察5個風扇的運行情況，如圖3所示，發現鏡片散熱風扇轉速明顯偏慢。將信號檢測腳（白線）對地短接后開機，不再顯示代碼，這進一步確定風扇的故障。拆出風扇，發現渦輪風扇上灰塵堆積得太多，清除風扇表面灰塵，再把風扇放入超聲波振蕩器中清洗后并吹干，裝回試機。故障排除。
    小結：該故障主要是因灰塵過多造成風扇轉速變慢所致。在清洗這個風扇的同時，需將其他四個風扇一并清洗，此外，常規的保養也是提高投影機使用壽命的方法之一。

    例2：機型與故障現象同例1

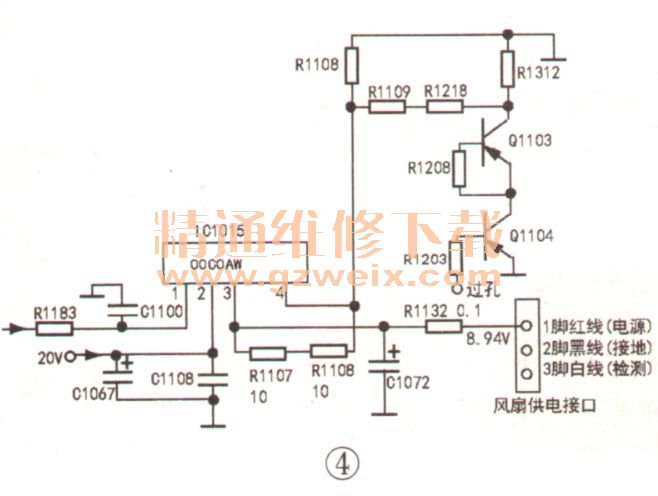

    分析檢修：開機觀察5個風扇的運行情況，發現給鏡片散熱的渦輪風扇不轉。測量該風扇的供電只有0.6V，這說明供電電路有問題。目測主板，沒有發現明顯異常的元件。實繪出該風扇供電電路（如圖4所示），IC1015（00C0AW）為風扇電壓轉化及檢測集成模塊。測②腳供電電壓為19.7V正常；④腳檢測腳電壓為0.7V，這說明風扇電路無問題；③腳電壓為0.6V，明顯有問題。懸空IC1015③腳再測，此時③腳電壓為正常值8.94V，這說明③腳外圍元件有問題。經查，貼片濾波電容C1072漏液，換新后開機，風扇運轉，故障排除。此時IC1015各腳電壓見表1。
