分析檢修：從故障現象分析，燈泡嚴重老化、光學鏡片渾濁、光學通道（含鏡頭組件）有異物遮擋、鏡頭鏡片裝錯位都有可能造成這種故障。
    替換燈泡后故障依舊。拆出主板，發現液晶片組件與底座脫離，綠色鍍膜鏡片有裂痕，但更換綠色鍍膜偏光鏡片后故障依舊，判斷鏡頭組件異常。

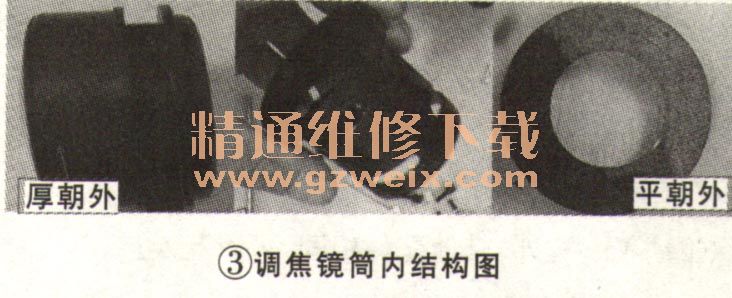

    鏡頭組件是一件比較精密的設備，結構復雜，拆分難度較大。首先拆下鏡頭塑料蓋，卸下固定半球形鏡頭螺絲，如圖1所示，卸下固定整個凸透鏡背后的3顆螺絲，露出調焦的鏡筒前鏡片，如圖2所示。拆下調焦環上的固定螺絲，拆開固定液晶片組件的塑料底座，整個調焦鏡筒內有2塊鏡片組件，依次取出2塊調焦片。拆下調焦鏡筒的限位片，旋下調焦鏡，如圖3所示。





    拆卸中發現，調焦鏡筒中的前面凸透鏡裝反，較厚一面應該朝外。正確安裝凸透鏡片后，故障排除。
    用美工刀輕輕地把液晶組件底座上遺留的膠刮干凈，涂上新的固體膠（AB膠）上機調試，調整液晶組件的位置，使圖像清晰、無色差，等膠干后裝機即可。
    小結：此故障是人為造成的，一是前維修人員把鏡片裝反，且拆卻時用力過猛將液晶組件與底座脫離；二是快遞公司亂摔包裹造成綠色鍍膜鏡片損壞。另外，若無拆卻經驗，建議每拆一步都拍照，以便復原。
